2014 CITROEN JUMPER Lietošanas Instrukcija (in Latvian)

14
3
7
PĀRBAUDE
S
Apkope ar TOTAL


Inovācijas darbības nodrošināšanai
Jau 40 gadus TOTAL Izpētes un Attīstības
nodaļas izstrādā eļļošanas materiālus CITROËN
vajadzībām atbilstoši jaunākajiem tehniskajiem
CITROËN automašīnu ievedumiem gan
sacensību, gan ikdienas vajadzībām.
Tas, lai nodrošinātu labāko Jūsu automašīnas
dzinēja darbību.

Optimāla Jūsu automašīnas
dzinēja aizsardzība
Veicot Jūsu CITROËN automašīnas
apkopi ar TOTAL eļļošanas
materiāliem, Jūs veicināt Jūsu
automašīnas dzinēja darbību un
ilgtspēju, tajā
pat laikā saudzējot
vidi.

dod priekšroku

144


Degviela


Nepietiekams degvielas līmenis

Tiklīdz sasniegts tvertnes
līmenis E
(Tukšs), iedegas šī
signāllampiņa. Kopš šī brīža
atkarībā no braukšanas stila,
motora veida un ceļa profila, ar esošo
degvielas daudzumu jūs vēl varat nobraukt
apmēram 50 kilometrus
. Lai izvairītos no
bojājumiem pēc iespējas ātrāk papildiniet
degvielas daudzumu. Degvielu drīkst uzpildīt tikai tad, ja dzinējs
ir izslēgts.


- Atveriet degvielas tvertnes vāku.

- Turiet vāciņu vienā rokā.

- Ar otru roku ielieciet slēdzenē atslēgu un
pagrieziet to pulksteņrādītājam pretēj
ā
virzienā.

- Noņemiet vāciņu un ievietojiet to uz āķa
degvielas tvertnes vāka iekšpusē.
Uzlīmē tvertnes vāka iekšpusē norādīts
lietojamās degvielas veids.
Ja vēlaties pilnībā piepildīt degvielas tvertni,
neturpiniet degvielas uzpildi pēc trešās
degvielas uzpildes pistoles atslēgšanās
reizes. Tas var izraisīt traucējumus
automašīnas darbībā.
Degvielas tvertnes tilpums ir aptuveni
90
litri.


- Pēc tvertnes piepildīšanas uzskrūvējiet
vāciņu un aizveriet degvielas tvertnes vāku.

ATSLĒGTA DEGVIELAS
SISTĒM
A

Spēcīga trieciena rezultātā sistēma
automātiski atslēdz degvielas padevi
motoram un automašīnas elektrisko
degvielas padevi.
DEGVIELAS TVERTNES UZPILDĪŠANA

Pārdošanā ir dažāda tilpuma
rezervuāri, 60 un 125 litru. Pārliecinieties, vai degviela nav izplūdusi.
Atjaunojiet degvielas padevi :


- piespiežot pirmo slēdzi, kas novietots
zem cimdu nodalījuma.

- piespiežot otro slēdzi, kas novietots
akumulatora nodalījumā vadītāja pusē
zem griestiem.


Pie zemas gaisa temperatūras
Kalnainos un/vai auksta klimata apvidos
ieteicams izmantot "ziemas" tipa degvielu,
kas piemērota zemai vai negatīvai gaisa
temperatūrai.






Ar Stop & Start nekādā gadījumā
neiepildīt degvielu, ja dzinējs ir
pārslēdzies STOP režīmā ; obligāti izslēdziet
aizdedzi ar atslēgu.

14
5
ĀTRA PALĪDZĪB
A
8




A.
Jūsu automašīnas pluss

B.
Rezerves akumulators

C.
Jūsu automašīnas masa



Lai uzlādētu akumulatoru ar lādētājapalīdzību



- atvienojiet akumulatoru, kas atrodas
grīdas priekšējā daļā kreisajā pusē,

- ievērojiet akumulatora izgatavotāja
noteikto instrukciju,

- pieslēdziet vadus pie akumulatora, sākot
ar (-) vadu,

- pārbaudiet akumulatora spaiļu tīrību.
Ja tās sedz sulfāts (balti vai zaļgani
nosēdumi), atvienojiet vadus un notīriet
spailes.
Akumulatora uzlādēšana jāveic labi
vēdināmā vietā un tālumā no atklātas uguns
vai iespējama liesmu avota, lai izvairītos no
aizdegšanās vai eksplozijas draudiem.
Nemēģiniet uzlādēt sasalušu akumulatoru :
vispirms tas ir jāatsaldē, lai novē
rstu
eksplozijas draudus. Ja akumulators
ir sasalis, pirms uzlādēšanas uzticiet
to pārbaudīt servisa darbiniekam, kurš
pārbaudīs, vai iekšējās detaļas nav tikušas
bojātas un vai konteinerā nav izveidojušās
plaisas. Plaisas var izraisīt toksisku un
korozīvu skābju noplūšanu.
Veiciet lēno uzlādi ar zemu strāvas stiprumu
maksimums 24 stundas, lai nesabojātu
akumulatora bateriju.

AKUMULATORS La
i iedarbinātu motoru no citaakumulatora



- pieslēdziet sarkano savienojošo vadu
pie metāliskā punkta A
, tad pie rezerves
akumulatora B
spailes (+),

- pieslēdziet vienu zaļā vai melnā
savienojošā vada galu pie rezerves B
akumulatora (-) spailes,

- pieslēdziet otru zaļā vai melnā
savienojošā vada galu pie jūsu
automašīnas masas punkta C
iespējami
tālu no akumulatora,

- ieslēdziet starteri un iedarbiniet motoru,

- pagaidiet, līdz motors sāk strādāt
vienmērīgi un atvienojiet vadus.


Akumulators

14
6

Piekļuve negatīvajai spailei

Lai piekļūtu negatīvajai (-) spailei :
nospiediet pogu 2
, tad pavelciet konektoru 1
.

Ja automašīna netiek lietota ilgāk
par vienu mēnesi, ieteicams atvienot
akumulatora vadu (-).
Akumulatora baterijas uzlādes procedūras
apraksts sniegts tikai kā norādījums.
Akumulatoru sastāvā ir tādas
kaitīgas vielas kā sērskābe un svins.
Akumulatori jāutilizē atbilstoši likumdošanā
noteiktajām normām. Akumulatorus nekādā
gadījumā nedrīkst utilizēt kopā ar sadzīves
atkritumiem.
Izlietotās baterijas un akumulatorus nododiet
tiem paredzētā nodošanas punktā.

Ja akumulators ir ticis ilgstoši atslēgts,
iespējams, ka ir nepieciešams no jauna
iestatīt šādas funkcijas :


- displeja parametri (datums, pulkstenis,
valoda, attāluma un temperatūras
mērvienība),

- autoradio stacijas,

- centrālā slēdzene.
Atsevišķi iestatījumi ir anulēti. Tie ir
jāiestata no jauna, konsultējieties CITROËN
pārstāvniecībā.
Ja jūsu automašīna ir aprīkota ar
hronotahogrāfu vai signalizāciju un tā netiks
lietota vismaz 5 dienas, ieteicams atvienot
akumulatora vadu (-) (tas atrodas kabīnē
kreisajā pusē zem grīdas).

Pēc aizdedzes izslēgšanas pagaidiet vismaz
divas minūtes, pirms atvienojat akumulatora
vadus.
Neatvienojiet akumulatora vadus, ja dzinējs
darbojas.
Nelādē
jiet pie automašīnas elektrosistēmas
pieslēgtu akumulatoru.
Pirms akumulatora vadu atvienošanas
aizveriet logus un durvis.
Kad akumulators pieslēgts, ieslēdziet
aizdedzi un pirms dzinēja iedarbināšanas
pagaidiet minūti, lai sāktu darboties
elektroniskās iekārtas. Ja pēc tam šo ierīču
darbā novērojami traucējumi, konsultējieties
CITROËN pārstāvniecībā.

Akumulators

14
7
ĀTRA PALĪDZĪB
A
8







Ja ir šāda uzlīme, it īpaši ar Stop &
Start, tā norāda, ka izmantojot īpašas
tehnoloģijas un parametru 12 V svinu
saturošu akumulatoru, tā nomaiņas vai
atslēgšanas gadījumā nepieciešama vienīgi
CITROËN pārstāvniecības vai kvalificētas
remontdarbnīcas palīdzība.
Neievērojot šos ieteikumus, var rasties
priekšlaicīga akumulatora nolietošanās.

Pēc akumulatora ievietošanas
atpakaļ CITROËN vai kvalificētā
remontdarbnīcā Stop & Start aktivizēsies
tikai pēc ilgstošas automašīnas
imobilizācijas, kas atkarīga no laika
apstākļiem un akumulatora lādiņa stāvokļa
(līdz pat 8 stund
ām).

Neatslēdziet akumulatora bateriju, lai
to uzlādētu no jauna.

Akumulators

14
8

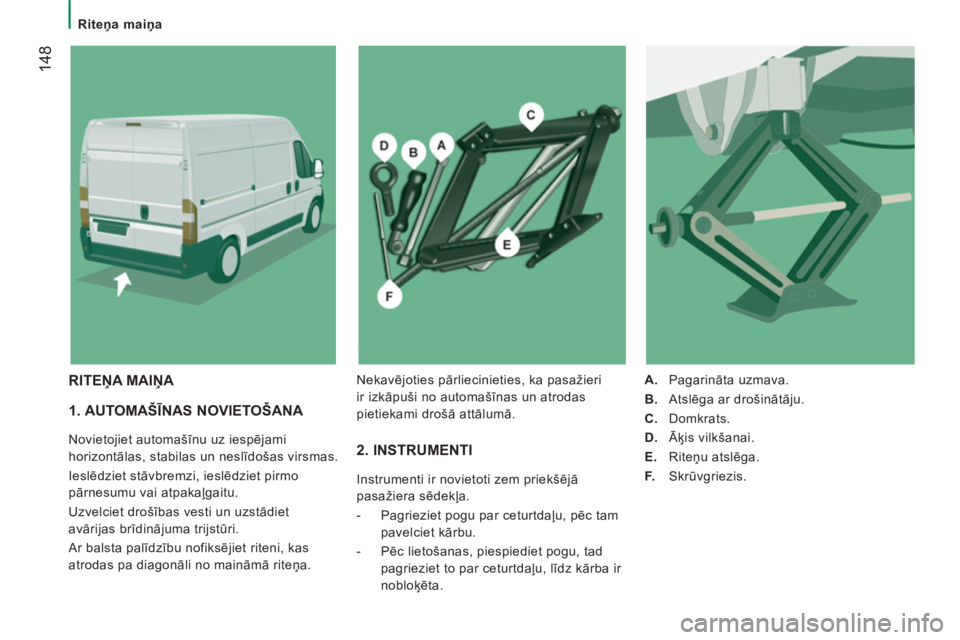

Riteņa maiņa


1. AUTOMAŠĪNAS NOVIETOŠANA

Novietojiet automašīnu uz iespējami
horizontālas, stabilas un neslīdošas virsmas.
Ieslēdziet stāvbremzi, ieslēdziet pirmo
pārnesumu vai atpakaļgaitu.
Uzvelciet drošības vesti un uzstādiet
avārijas brīdinājuma trijstūri.
Ar balsta palīdzību nofiksējiet riteni, kas
atrodas pa diagonāli no maināmā riteņa. 2. INSTRUMENTI

Instrumenti ir novietoti zem priekšējā
pasažiera sēdekļa.


- Pagrieziet pogu par ceturtdaļu, pēc tam
pavelciet kārbu.

- Pēc lietošanas, piespiediet pogu, tad
pagrieziet to par ceturtdaļu, līdz kārba ir
nobloķēta.

A.
Pagarināta uzmava.

B.
Atslēga ar drošinātāju.

C.
Domkrats.

D.
Āķis vilkšanai.

E.
Riteņu atslēga.

F.
Skrūvgriezis.

RITEŅA MAIŅA
Nekavējoties pārliecinieties, ka pasažieri
ir izkāpuši no automašīnas un atrodas
pietiekami drošā attālumā.

ĀTRA PALĪDZĪB
A
8
Riteņa maiņa


4. RITEŅA NOŅEMŠANA



- Noņemiet dekoratīvo disku, paceļot to ar
skrūvgriezi F
.

- Atskrūvējiet skrūves, izmantojot riteņu
atslēgu E
.
- Novietojiet domkratu C
zem vienas no
četrām ligzdām, kas atrodas vistuvāk
maināmajam ritenim.
3. REZERVES RITENIS


Rezerves riteņa skrūve ir novietota zem
aizmugurēja bampera, labajā pusē.


- Pagrieziet skrūvi ar ligzdas A
un
ar sprūda atslēgas B
palīdzību, lai
noņemtu riteni.

- Grieziet līdz pat pretestības punktam.
- Ar atslēgas palīdzību izņemiet rezerves
riteni.

- Atskrūvējiet rokturi G
un izņemiet
balstu H
.

- Atbrīvojiet rezerves riteni un novietojiet to
pēc iespējas tuvāk maināmajam ritenim.

Ja jums ir noņemams pakāpiens, domkrats ir
jānovieto 45°.


- Paceliet domkratu, izmantojot atslēgu B
,
līdz ritenis atrodas dažus centimetrus no
zemes.

- Pilnībā atskrūvējiet skrūves un
nomainiet riteni.

150


Riteņa maiņa


6. SAREMONTĒTĀ RITEŅA UZSTĀDĪŠANA ATPAKAĻ Ņ

Riteņa uzstādīšana ir līdzīga, kā aprakstīts
5. punktā. Neaizmirstiet novietot vietā riteņa
dekoratīvo disku.

9. nodaļas sadaļā "Identifikācijas
elementi" aprakstītas uzlīmes, kurās
norādīti riteņu izmēri.
Rezerves ritenis nav paredzēts garām
distancēm, pārbaudiet CITROËN
pārstāvniecībā uzgriežņu stingrību, gaisa
spiedienu rezerves ritenī un bojātā riteņa
stāvokli.
Pēc iespējas ātrāk CITROËN pārstāvniecīb
ā
saremontējiet un uzstādiet atpakaļ bojāto
riteni.


5. REZERVES RITEŅA UZSTĀDĪŠANA



- Novietojiet riteni vietā uz rumbas un ar
roku ieskrūvējiet skrūves.

- Nedaudz pievelciet skrūves ar riteņu
atslēgu E
.

- Pilnībā nolaidiet automašīnu, nolaižot
domkratu, tad noņemiet to.

- No jauna nospriegojiet skrūves ar
atslēgu E
, nofiksējiet tās nespiežot.

- Apmainiet bojāto riteni automašīnas
aizmugurē.
- Novietojiet balstu H
un pieskrūvējiet rokturi G
.

- Ievietojiet uzmavu A
atverē, tad
pieskrūvējiet skrūvi ar atslēgu B
, lai
uzstādītu riteni.

- Novietojiet vietā instrumentus un
dekoratīvo disku.


Nestrādājiet zem automašīnas, kas
pacelta ar domkratu (nepieciešamības
gadījumā lietojiet balstus).
Domkrats un instrumenti paredzēti tikai
jūsu automašīnai. Neizmantojiet tos citiem
nolūkiem.
