Onderhoud met Total

Wiel verwisselen


- Maak, als binnen 5 minuten de spanning
van minimaal 3 bar
niet bereikt is,
de compressor los van het ventiel
en de 12V-aansluiting. Rijd de auto
ongeveer 10 meter naar voren om het
afdichtmiddel binnen in de band te
verdelen.

- Breng de band vervolgens weer op
spanning:


●
schakel de compressor uit als binnen
10 minuten de waarde van minimaal
3 bar
niet bereikt is: de band is te
zwaar beschadigd om gerepareerd
te kunnen worden.Raadpleeg het
CITROËN-netwerk.

●
rijd zo snel mogelijk verder als de
bandenspanning een waarde heeft
bereikt van 4 bar
.

Zet de auto na 10 minuten stil en controleer
de bandenspanning opnieuw.
Breng de band indien nodig weer op de
juiste spanning en raadpleeg zo snel
mogelijk het CITROËN-netwerk.
Controle en op spanning brengen

De compressor kan ook gebruikt worden om
de bandenspanning te controleren en de
banden op de juiste spanning te brengen.


- Maak de slang I
los en sluit deze
rechtstreeks aan op het ventiel van de
band; de patroon is op deze manier
met de compressor verbonden en
het afdichtmiddel zal niet worden
ingespoten.
Verbind slang I
met het ventiel van de
band als de bandenspanning te hoog is en
druk op de gele toets in het midden van de
schakelaar van de compressor.

Vervangen van de patroon metafdichtmiddel

Voer de volgende handelingen uit om de
patroon te vervangen:


- maak de slang I
los,

- draai de te vervangen patroon naar links
en til deze op,

- plaats de nieuwe patroon en draai deze
naar rechts,

- sluit de slang I
weer aan en verbind de
slang B
in zijn houder.


De patroon bevat ethyleen-glycol. Dit is
schadelijk bij inslikken en kan de ogen
irriteren.
Houd de patroon daarom buiten het bereik
van kinderen.
Gooi de patroon na gebruik niet zomaar weg,
maar lever deze in bij het CITROËN-netwerk
of een hiervoor bestemd inzamelpunt.
Deze vervangingsset is verkrijgbaar bij het
CITROËN-netwerk.

158


Zekering vervangen


ZEKERINGEN DASHBOARD (BESTUURDERSZIJDE)

- Verwijder de schroeven en kantel de zekeringkast omlaag om bij de zekeringen te komen.


Zekering


A (Ampère)


Functie



12


7,5
Dimlicht rechts


13


7,5
Dimlicht links


31


7,5
Voeding relais


32


10
Interieurverlichting


33


15
12V-aansluiting achter


34


-
Niet gebruikt


35


7,5
Achteruitrijlichten - Sensor water in brandstof


36


15
Bediening centrale vergrendeling - Accu


37


7,5
Remlichtschakelaar - Derde remlicht - Instrumentenpaneel


38


10
Voeding relais


39


10
Autoradio - Diagnoseaansluiting - Sirene alarm - Bediening programmeerbare standkachel - Bediening
airconditioning - Tachograaf - Accu


40


15
Achterruitverwarming (links) - Spiegelverwarming bestuurderszijde


41


15
Achterruitverwarming (rechts) - Spiegelverwarming passagierszijde


42


7,5
Elektronische eenheid en sensor ABS - Sensor ASR - Sensor ESP - Remlichtschakelaar


43


30
Motor ruitenwissers vóór


44


20
Aansteker - 12V-aansluiting


45


7,5
Bediening portieren


46


-
Niet gebruikt


47


20
Motor ruitbediening bestuurderszijde


48


20
Motor ruitbediening passagierszijde


49


7,5
Autoradio - Schakelaars cockpit - Ruitbediening bestuurderszijde


50


7,5
Elektronische eenheid airbags en gordelspanners


51


7,5
Tachograaf - Snelheidsregelaar - Bediening airconditioning


52



7,5
Optionele voeding relais


53


7,5
Instrumentenpaneel - Mistachterlicht

174
Exterieur

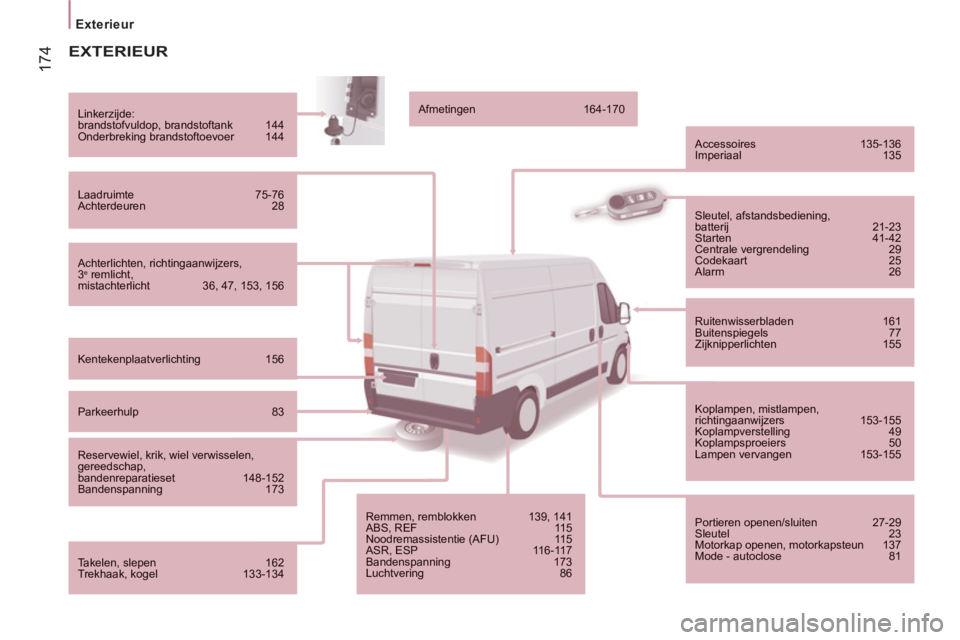

EXTERIEUR


Achterlichten, richtingaanwijzers,3eremlicht, mistachterlicht 36, 47, 153, 156



Linkerzijde:
brandstofvuldop, brandstoftank 144
Onderbreking brandstoftoevoer 144


Laadruimte 75-76
Achterdeuren 28



Kentekenplaatverlichting 156



Parkeerhulp 83


Reservewiel, krik, wiel verwisselen, gereedschap, bandenreparatieset 148-152
Bandenspanning 173


Takelen, slepen 162
Trekhaak, kogel 133-134

Afmetingen 164-170

Accessoires 135-136
Imperiaal 135
Remmen, remblokken 139, 141 ABS, REF 115Noodremassistentie (AFU) 11 5 ASR, ESP 116-117Bandenspanning 173Luchtvering 86


Sleutel, afstandsbediening,batterij 21-23 Starten 41-42 Centrale vergrendeling 29 Codekaart 25 Alarm 26


Ruitenwisserbladen 161 Buitenspiegels 77
Zijknipperlichten 155


Koplampen, mistlampen, richtingaanwijzers 153-155
Koplampverstelling 49
Koplampsproeiers 50
Lampen vervangen 153-155


Portieren openen/sluiten 27-29 Sleutel 23
Motorkap openen, motorkapsteun 137
Mode - autoclose 81

17
6

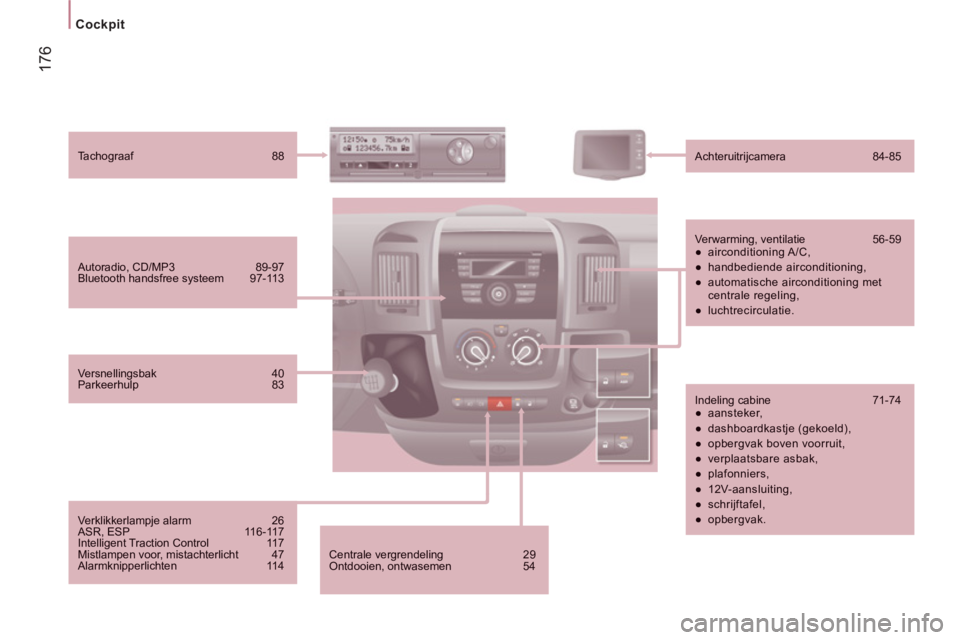

Cockpit


Centrale vergrendeling 29
Ontdooien, ontwasemen 54


Autoradio, CD/MP3 89-97
Bluetooth handsfree systeem 97-113


Tachograaf 88
Achteruitrijcamera 84-85


Verwarming, ventilatie 56-59


●
airconditioning A/C,

●
handbediende airconditioning,

●
automatische airconditioning metcentrale regeling,

●
luchtrecirculatie.


Indeling cabine 71-74


●
aansteker,

●
dashboardkastje (gekoeld),

●
opbergvak boven voorruit,

●
verplaatsbare asbak,

●
plafonniers,

●
12V-aansluiting,

●
schrijftafel,

●
opbergvak.





Versnellingsbak 40
Parkeerhulp 83


Verklikkerlampje alarm 26
ASR, ESP 116-117
Intelligent Traction Control 117 Mistlampen voor, mistachterlicht 47
Alarmknipperlichten 114
