2014 CITROEN JUMPER isofix

3
INHOUDSOPGAVE

Inhoud
5. VEILIGHEID 114-1326. ACCESSOIRES133-136
7. ONDERHOUD137-144
8. SNEL WEER OP WEG145-162
9. TECHNISCHEGEGEVENS 163-173
Handrem 114Alarmknipperlichten 114Claxon 115ABS 115Brake Assist System 115ASR en ESP 116Vastesnelheidsbegrenzer 118Veiligheidsgordels 119Airbags 122Uitschakelen airbag aan passagierszijde 123Kinderzitjes 125ISOFIX-kinderzitjes 129
Trekken van eenaanhanger 133Imperiaal 135Overige accessoires 135
Motorkap openen 137Onder de motorkap 138Niveaus 139Controles 141Brandstof 144
Accu 145Wiel verwisselen 148Bandenreparatieset 151Lampen vervangen 153Zekeringen vervangen 157Ruitenwisserblad vervangen 161Slepen van uw auto 162
Afmetingen 164Motoren 171Gewichten 172Identifi catie 173
10.WEGWIJZER 174-180
Exterieur 174Cockpit 175Interieur 177Technische gegevens -Onderhoud 178

Kinderzitjes op de
achterzitplaatsen.

542
16
In een oogopslag
Een kinderzitje kan aan twee ogen vóór,
die tussen de rugleuning en de zitting
zijn geplaatst en een oog achter, worden
bevestigd.
ISOFIX-bevestigingen

129




VEILIGHEID VOOR DE INZITTENDEN



Raadpleeg rubriek 4 in het gedeelte
"MODE" om de airbag aan passagierszijde
uit te schakelen. Selecteer vervolgens OFF
in het menu "Airbag passagier".
Het verklikkerlampje op het
instrumentenpaneel brandt zolang de airbag
is uitgeschakeld.

80
Als de kinderbeveiliging is ingeschakeld,
kan de schuifdeur niet meer van binnenuit
geopend worden.
Kinderbeveiliging

27

12
5
5
VEILIGHEI
D


Kinderen aan boord
ALGEMENE INFORMATIE MET BETREKKING TOT KINDERZITJES


Hoewel CITROËN bij het ontwerp van uw
auto veel aandacht heeft besteed aan
veiligheidsvoorzieningen voor uw kinderen,
is hun veiligheid natuurlijk ook afhankelijk
van uzelf.
Volg voor een optimale veiligheid de
volgende adviezen op:


- kinderen jonger dan 12 jaar of kleiner
dan 1,50 meter dienen in goedgekeurde,
aan het lichaamsgewicht aangepaste
kinderzitjes op met veiligheidsgordels
of ISOFIX-bevestigingen uitgeruste
plaatsen te worden vervoerd,

- de veiligste plaats voor het vervoeren
van een kind is volgens de statistieken
een plaats op de achterbank van uw
auto,

- kinderen tot 9 kg moeten zowel voor- als
achterin met de rug in de rijrichting
worden vervoerd,

- een kind mag nooit op de schoot van
een passagier worden vervoerd.



BEVESTIGEN VAN EEN KINDERZITJE MET EEN DRIEPUNTSVEILIGHEIDSGORDEL


“Met de rug in de rijrichting”
Aanbevolen op de zitplaatsen
achter tot 2 jaar.

Wanneer een kinderzitje met de rug in
de rijrichting op de passagiersstoel vóór
wordt geplaatst, moet de airbag aan
passagierszijde zijn uitgeschakeld. Anders
kan het kind bij het afgaan van de airbag
levensgevaarlijk gewond raken.
“Met het gezicht in de
rijrichting”
Aanbevolen op de zitplaatsen
achter vanaf 2 jaar.

Wanneer een kinderzitje met het gezicht
in de rijrichting op de passagiersstoel
vóór wordt geplaatst, mag de airbag aan
passagierszijde niet worden uitgeschakeld.

12
6


Kinderen aan boord


Zie rubriek 5, gedeelte “Airbags”.

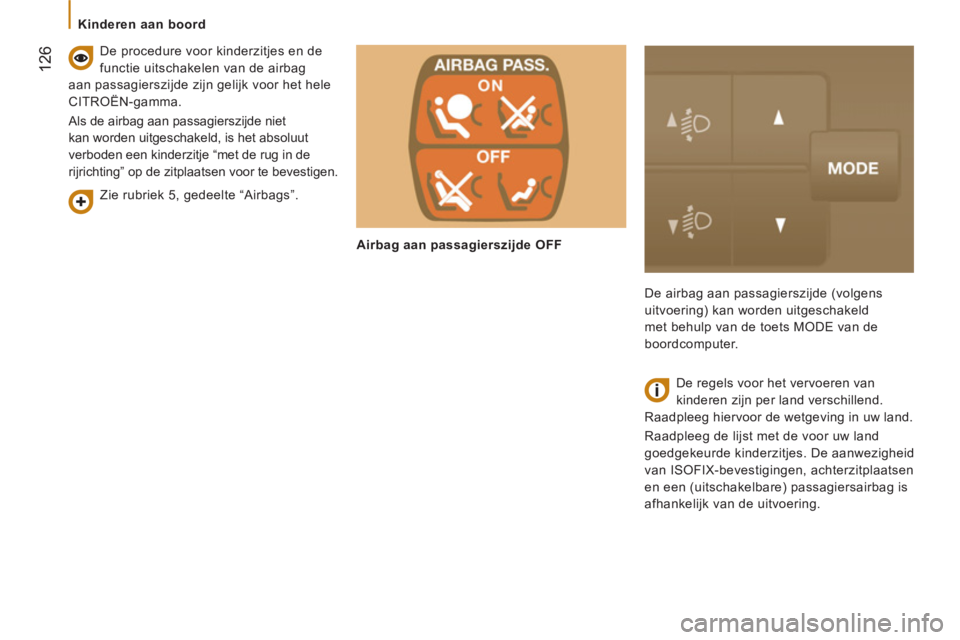

De procedure voor kinderzitjes en de
functie uitschakelen van de airbag
aan passagierszijde zijn gelijk voor het hele
CITROËN-gamma.
Als de airbag aan passagierszijde niet
kan worden uitgeschakeld, is het absoluut
verboden een kinderzitje “met de rug in de
rijrichting” op de zitplaatsen voor te bevestigen.
De airbag aan passagierszijde (volgens
uitvoering) kan worden uitgeschakeld
met behulp van de toets MODE van de
boordcomputer.

De regels voor het vervoeren van
kinderen zijn per land verschillend.
Raadpleeg hiervoor de wetgeving in uw land.
Raadpleeg de lijst met de voor uw land
goedgekeurde kinderzitjes. De aanwezigheid
van ISOFIX-bevestigingen, achterzitplaatsen
en een (uitschakelbare) passagiersairbag is
afhankelijk van de uitvoering.





Airbag aan passagierszijde OFF

5
VEILIGHEI
D


Kinderen aan boord
ISOFIX-BEVESTIGINGEN

Uw auto voldoet aan de nieuwe
ISOFIX-normen. Elke zitplaats is voorzien van drie
bevestigingsringen:


- twee bevestigingsringen vóór, die zich
tussen de rugleuning en de zitting van
de zitplaats bevinden, aangegeven door
een sticker,

- één bevestigingsring achter, voor de
bevestiging van de bovenste riem, de
TOP TETHER-bevestiging, aangegeven
door een ander label.
De ISOFIX-bevestigingen zorgen voor een
veilige, degelijke en snelle montage van het
kinderzitje in uw auto.
De ISOFIX-kinderzitjes beschikken over
twee sloten die eenvoudig aan de twee
bevestigingsringen voor kunnen worden
verankerd.
Sommige kinderzitjes zijn bovendien
voorzien van een bovenste bevestigingsriem
die kan worden vastgemaakt aan de
bevestigingsring achter.
Zet om de bovenste bevestigingsriem vast
te maken de hoofdsteun van de zitplaats
omhoog en steek de haak tussen de
hoofdsteun en de rugleuning door. Bevestig
de haak aan de bevestigingsring achter en
trek de riem aan.
Bij een onjuist geplaatst kinderzitje kan het
kind bij een aanrijding ernstig letsel oplopen.
Raadpleeg het overzicht voor de bevestiging
van ISOFIX-kinderzitjes in uw auto, waarin
staat vermeld welke ISOFIX-kinderzitjes
voor uw auto zijn gehomologeerd. De plaats van de voorgeschreven ISOFIX-
bevestigingen (volgens uitvoering) wordt
aangegeven met labels.

Kinderen aan boord


OVERZICHT BEVESTIGING ISOFIX-KINDERZITJES

Overeenkomstig de Europese wetgeving geeft het overzicht de mogelijkheden aan voor het bevestigen van een ISOFIX-kinderzitje op een
plaats in de auto voorzien van ISOFIX-bevestigingen.
Bij universele en semi-universele ISOFIX-kinderzitjes wordt de ISOFIX-maat op het kinderzitje naast het ISOFIX-logo aangegeven met een
letter ( A
t/m G
).






Tot 10 kg
(groep 0)
Tot ca.
6 maanden

Tot 10 kg
(groep 0)
Tot 13 kg
(groep 0+)
Tot ca. 1 jaar

Van 9 tot 18 kg (groep 1)
1 tot ca. 3 jaar

Type ISOFIX-kinderzitje

Reiswieg


"rug in de rijrichting"


"gezicht in de rijrichting"


ISOFIX-maat

F


G


C


D


E


C


D


A


B1

Buitenste zitplaatsen achter 2e zitrij
met individuele stoelen op 1e zitrij

IUF


IUF


IUF


Buitenste zitplaatsen achter 2e zitrij
met 2-zitsbank op 1e zitrij

IUF


X


IUF


X


IUF


IUF:
Zitplaats geschikt voor het bevestigen van
een universeel gehomologeerd ISOFIX-
kinderzitje met het gezicht in de rijrichting
en een riem aan de bovenzijde, waarmee
het zitje wordt bevestigd aan de bovenste
bevestigingsring van de zitplaatsen van
de auto met ISOFIX-bevestigingen.
X:
Zitplaats niet geschikt voor het
bevestigen van een ISOFIX-kinderzitje
voor de aangegeven gewichtsklasse.

17
7

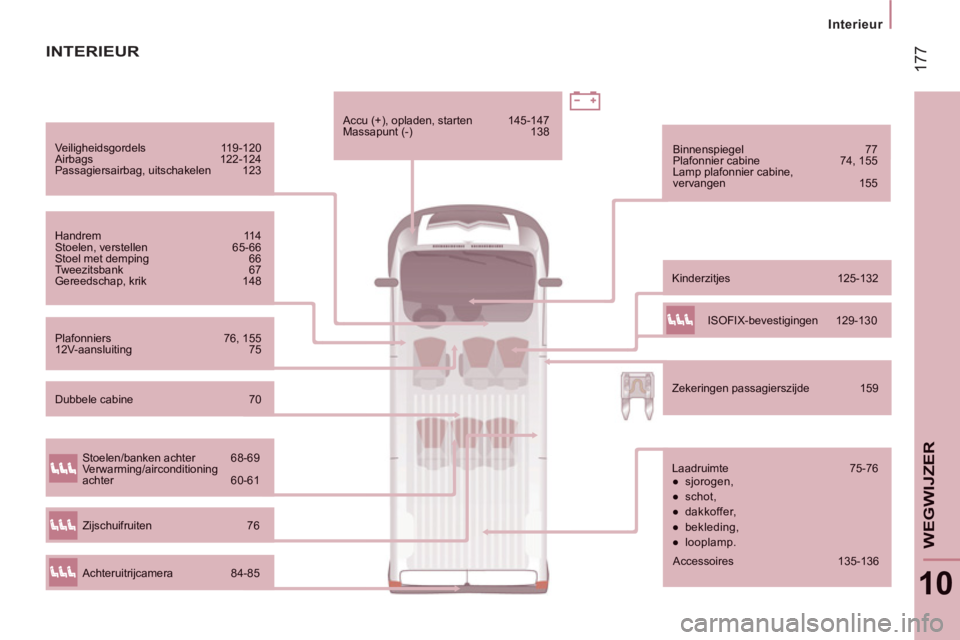

Interieur
10
WEGWIJZE
R
Veiligheidsgordels 11 9-120 Airbags 122-124 Passagiersairbag, uitschakelen 123
Handrem 114 Stoelen, verstellen 65-66 Stoel met demping 66 Tweezitsbank 67 Gereedschap, krik 148

Kinderzitjes 125-132

Binnenspiegel 77
Plafonnier cabine 74, 155
Lamp plafonnier cabine,vervangen 155
Plafonniers 76, 155 12V-aansluiting 75

Accu (+), opladen, starten 145-147
Massapunt (-) 138


Zekeringen passagierszijde 159
INTERIEUR


Laadruimte 75-76


●
sjorogen,

●
schot,

●
dakkoffer,

●
bekleding,

●
looplamp.


Stoelen/banken achter 68-69
Verwarming/airconditioning achter 60-61


Achteruitrijcamera 84-85


Zijschuifruiten 76
ISOFIX-bevestigingen 129-130
Dubbele cabine 70


Accessoires 135-136
