2014 CITROEN DS3 instrument panel

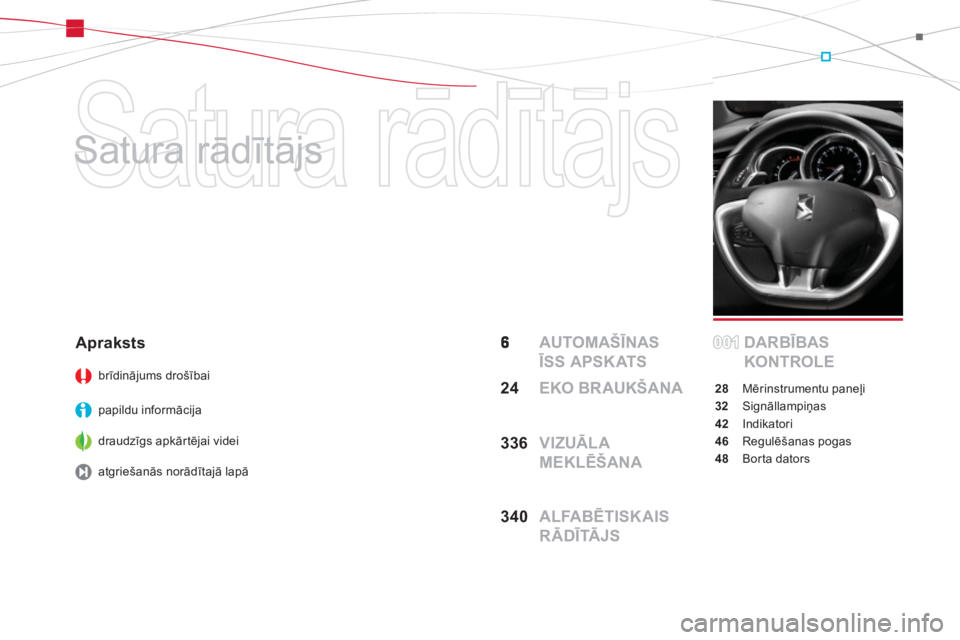

Satura rādītājs

Satura rādītājs
AUTOMAŠĪNAS
ĪSS APSKATSDARBĪBAS
KONTROLE
28 Mērinstrumentu paneļi
32 Signāllampiņas
42 Indikatori
46 Regulēšanas pogas
48 Borta dators
Apraksts
brīdinājums drošībai
papildu informāci
ja
draudzīgs apkārtējai videi

at
griešanās norādītajā lapā
001001
33
6 VIZUĀLA
MEKLĒŠANA
24 EKO BRAUKŠANA
34
0 ALFABĒTISKAIS
RĀDĪTĀJS

11Automašīnas īss apskats

Vadītāja vieta
1.
Slēdži kruīza kontroles/ātruma ierobežotāja
ieslēgšanai. 2.Lukturu augstuma regulēšana. 3.Stūres regulēšanas slēdzis. 4.
Apgaismojuma un virziena maiņas slēdži.
5. Mērinstrumentu panelis.
6.Vadītāja drošības spilvens.
Skaņas signālierīce. 7.
Ātrumu pārslēgs. 8.12V aksesuāru ligzda.
USB / Jack ligzdas.9. Apsildāma sēdekļa slēdzis. 10.Motora pārsega atvēršanas slēdzis. 11.
Ārējo spoguļu vadības slēdži.
Logu pacēlāju slēdzis. 12.
Drošinātāju bloks.13.Stop & Star t poga.
Dinamiskās stabilitātes kontroles poga (ESP/ASR).14 .Atvere priekšējo dur vju stikla apledojumanotīrīšanai.15.Skaļrunis (augstfrekvenču). 16.
Apledojuma notīrīšanas atvere vējstiklā.

Uzraudzība
Pēc aizdedzes ieslēgšanas skalu rādītāji veicpilnu kustības ciklu un atgriežas uz 0.A.
Ja aizdedze ieslēgta, degvielas līmeninorādošajām iedaļām jāiedegas. B.Dzinējam darbojoties, signālam, kas
saistīts ar minimālo līmeni, jānodziest.C.Ar ieslēgtu aizdedzi, eļļas līmeņaindikatoram vairākas sekundes jārāda
"OIL OK".Ja līmeņi neatbilst normai, veiciet tam
atbilstošu degvielas uzpildi.
Mērinstrumentu paneļi
28, 30
1.Ieslēdzot aizdedzi, iedegas oranžas un sarkanas krāsas brīdinājuma signāllampiņas.
2. Ja dzinējs darbojas, šīm pašāmsignāllampiņām ir jānodziest.
Ja kāda no signāllampiņām iedegas un
nenodziest, skatiet informāciju attiecīgajā sadaļā.


Signāllampiņas
32, 37 Diodes iede
gšanās jums ziņo par attiecīg
—sfunkcijas stāvokli.
A.ESP/ASR sistēmas deaktivizēšana.


Pārslēgu panelis
150
B.Stop & Start deaktivizēšana.
175

Labi vadīt
5 vai 6 pārnesumiem pēc izvēlēs piedāvā automātikas komfortu vai baudījumupārnesumus pārslēgt manuāli.1.
Pārnesumu svira.2.
Komandpoga zem stūres "-". 3.
Komandpoga zem stūres "+".
Manuālā elektroniskā pārnesumkārba


Rādījums mērinstrumentu panelī

Ieslēgtais ātruma pārnesums vai izvēlētais
vadīšanas režīms parādās mērinstrumentu
paneļa disple
jā.
N.Neutral (Tu k šgaita).R. Reverse (Atpakaļgaita). 1līdzz5 / 6.Ieslēgtie pārnesumi.
AUTO.Automatizētais re

21Automašīnas īss apskats

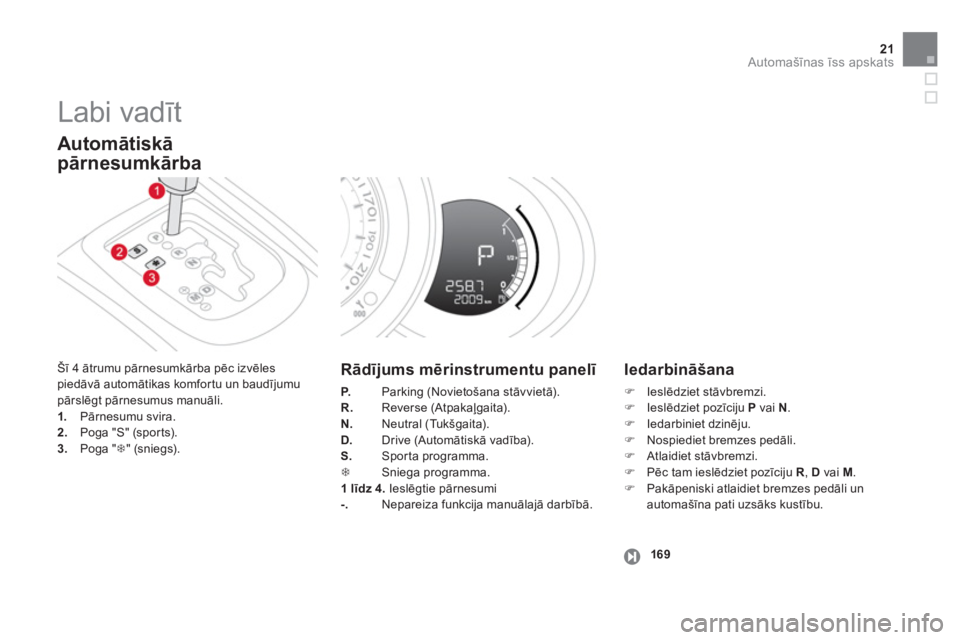

Labi vadīt

Šī 4 ātrumu pārnesumkārba pēc izvēles piedāvā automātikas komfortu un baudījumupārslēgt pārnesumus manuāli.1.
Pārnesumu svira.2.Poga "S" (sports).3.Poga "7" (sniegs).
Rādījums mērinstrumentu panelī
P.Parking (Novietošana stāvvietā).
R. Reverse (Atpakaļgaita).
N.Neutral (Tu k šgaita). D. Drive (Automātiskā vadība).
S.Sporta programma.7 Sniega programma.
1 līdz 4.
Ieslēgtie pārnesumi-.Nepareiza funkcija manuālajā darbībā.


Iedarbināšana
)
Ieslēdziet stāvbremzi. )
Ieslēdziet pozīciju P
vai N
. )
Iedarbiniet dzinēju. )
Nospiediet bremzes pedāli. )
Atlaidiet stāvbremzi. )
Pēc tam ieslēdziet pozīciju R , D
vai M.)
Pakāpeniski atlaidiet bremzes pedāli un
automašīna pati uzsāks kustību.


Automātiskā
p
—rnesumkārba
169

Labi vadīt
Stop & Start
Pāreja uz motora STOP režīmu
174

Mērinstrumentu panelī iedegas signāllampiņa "ECO"un dzinējs
automātiski pārslēdzas gaidīšanas režīmā :
- ar manuālo pārnesumkārbu
- braucotar ātrumu zem 20 km/h, kad pārslēdzatpārnesumu sviru tukšgaitā, un atlaižat
sajūgu.

Pāreja uz motora START režīmu

Deaktivizāci
ja / Aktivizācija

Sistēmu jūs jebkurā brīdī varat deaktivizēt, nospiežot komandpogu "ECO OFF"
(iedegas
taustiņa diode).
175
17
5
Ik reizi, iedarbinot aizdedzi ar pārslēdzietpārnesumu sviru tukšgaitā, tad atlaidiet sajūgu, sistēma automātiski aktivizējas.

Pirms degvielas uzpildīšanas vaijebkuru darbību veikšanas zem motora pārsega, obligāti izslēdziet aizdedzi ar atslēgu. Si
gnāllampiņa "ECO"nodziest un
dzinējs iedarbojas automātiski :


-
ar manuālo pārnesumkārbu- kad pilnībā
nospiežat sajūga pedāli;
-
ar manuālo elektronisko 5 vai 6pārnesumkārbu
- braucot ar ātrumu, kas mazāks par 8 km/h, ja jūs nospiežat
bremzes pedāli vai pārslēdzat pārnesumu
sviru pozīci
jā N.


- ar manuālo elektonisko 5 vai
6 parnesumkārbu:


●
pārnesumu svira pozīcijā A
vai M
, un jūs
atlaižat bremzes pedāli;

●
va
i pārnesumu svira pozīcijā Nunatlaists bremzes pedālis, un jūs
pārslēdzat pozīciju A
vai M;

●
vai jūs ieslēdzat atpakaļgaitu.


Atsevišķos gadījumos STOP režīms var nedarboties. Signāllampiņa "ECO"mirgo
dažas sekundes, tad nodziest. Atsevišķos gadījumos STA R T r e žīms var
ieslēgties automātiski. Signāllampiņa "ECO"
mirgo dažas sekundes, tad nodziest.

23Automašīnas īss apskats

Labi vadīt
1.
Funkcijas izvēle / Izslēgšana. 2.Ātruma samazināšana.3.Ātruma palielināšana.4.
Ierobežotāja aktivizēšana / Atslēgšana.


Ātruma ierobežotājs "LIMIT"
178
1. Funkcijas izvēle / Izslēgšana.2. Ātruma saglabāšana atmiņā / Atmiņā saglabātā ātruma samazināšana. 3. Ātruma saglabāšana atmiņā / Atmiņā saglabātā ātruma palielināšana. 4. Regulēšanas atslēgšana / Aktivizēšana.
Kruīza kontrole "CRUISE"
180 Kruīza kontroles vai ātruma ierobe
žotāja
rādījumi redzami mērinstrumentu panelī, ja šīsfunkcijas ir aktivizētas.


Rādījums mērinstrumentu panelī


Kruīza kontrole

Ātruma ierobežotā
js


Regulēšana jāveic, dzinējam darbojoties. Lai ātrums tiktu saglabāts atmiņā vai aktivizēts,automašīnas ātrumam jābūt lielākam par 40 km/h.
Automašīnām ar manuālo pārnesumkārbu pārslēgamjābūt vismaz 4. pozīcijā (2. pozīcijā automašīnai ar manuālo elektronisko vai automātisko pārnesumkārbu).

001
Darbības kontrole
Lai pārzinātu visas ar automašīnas vadīšanu saistītās funkcijas, šajā sadaļā varat iepazīties ar tās mērinstrumentu paneli un trimapgaismojamām skalām, katras signāllampiņas un indikatora precīzu apzīmējumu un atrašanās vietu, un iepazīsieties ar visu informāciju, kurujums sniedz bor ta dators.
