2014 CITROEN DS3 CABRIO Instructieboekjes (in Dutch)

11Toegang tot de auto











Kof ferdeksel


Openen
)Ontgrendel de auto met deafstandsbediening of de sleutel, druk op de
knop voor het openen van het kofferdeksel en beweeg het omhoog.
Sluiten
) Beweeg het kofferdeksel omlaag door op het midden van de sierlijst de duwen.
Als het kofferdeksel niet goed is gesloten:
-
bij draaiende motor
gaat r
dit controlelampje branden incombinatie met een meldingop het multifunctionele displaygedurende enkele seconden,
-tijdens het rijden
(snelheid hoger dan
10 km/h) gaat dit controlelampje brandenin combinatie met een geluidssignaal eneen melding op het multifunctionele displaygedurende enkele seconden.
Duw niet aan één kant van het kofferdeksel om het te sluiten.
Als het kofferdeksel niet goed isgesloten, is het openen van het dak inde zone Bniet mogelijk. Controleer of het kofferdeksel goed isgesloten.

12Toegang tot de auto
Als het dak zich tijdens het openen in de zone Bbevindt en de schakelaar voor het openen van
het kofferdeksel wordt bediend, dan wordt het dak weer gesloten. Het kofferdeksel gaat open als het dak de positie 2heeft bereikt. U kunt het kofferdeksel vervolgens volledig openen.
Voorwaarden voor het openen van het kofferdeksel met het dak in de zone B
Om te voorkomen dat het kofferdeksel en het dak elkaar in de zone B raken, is demogelijkheid om het kofferdeksel te openen afhankelijk van de positie van het dak.

Als het dak zich tijdens het sluiten in de zone B
bevindt en de schakelaar voor het openen van het kofferdeksel wordt bediend, dan heeft dit geen gevolgen voor de beweging van het dak. Het kofferdeksel gaat echter pas open als het dak de positie 2heeft bereikt. U kunt het kofferdeksel vervolgens volledig openen.

Als het dak zich bij het openen of sluiten in de zone B
bevindt na het gebruik van de "antipaniekfunctie", werkt de schakelaar voor het openen van het kofferdeksel niet. De bedieningvan de schakelaar werkt weer zodra het dak de positie 2of de positie 3
heeft bereikt.

Als het dak zich in de positie 3bevindt, wordt het dak bij het bedienen van de schakelaar voor het openen van het kofferdeksel gesloten tot aan de positie 2
. Zodra het dak deze positie heeft bereikt, wordt het kofferdeksel geopend. U kunt het kofferdeksel vervolgens volledig openen.

13Toegang tot de auto
Hiermee kan bij een lege accu of een eventuele storing in de centrale vergrendeling het
kofferdeksel mechanisch ontgrendeld worden.
Ontgrendelen
Noodbediening
) Steek een kleine schroevendraaier in de
opening A van de beide sloten aan de
zijkant om het kofferdeksel te ontgrendelen.

)
Klap de achterbank naar voren om bij de
twee sloten in de bagageruimte te komen.
Controleer voordat u het kofferdeksel opent of het dak zich niet in de zone B
bevindt.

14Voor zieningen
De hoedenplank kan niet worden ver wijderd .






Hoedenplank


Controleer voordat u het dak volledig opent of zich geen voor werpen op dehoedenplank bevinden.


Als het dak volledig is geopend, ligt deachterruit op de hoedenplank. Plaats geen voor werpen op de achterruit.

15
Praktische informatie




























Lampen vervangen
1.3D parkeerlicht met leds.2.Remlicht/parkeerlicht met leds.3.Contourlicht met leds.4.Richtingaanwijzer (PY21W, amberkleurig) .
5.Mistachterlicht links (H21W, rood)Achteruitrijlicht rechts (H21W).
Toegang tot de lampen
) Open het kofferdeksel. )
Verwijder het luikje in de bekleding aan de
desbetreffende zijkant.) Draai de vlindermoer voor de bevestigingvan de lampunit los. )
Neem de stekker van de lampunit los. )
Ver wijder voorzichtig de lampunit door
hem in een rechte beweging naar buiten te
trekken.
Vervangen van de lamp van de richtingaanwijzers (4) en van het mistachterlicht of achteruitrijlicht (5)
)
Draai de lamp een kwart omwenteling omhem te ver wijderen en ver vang de lamp.


Vervangen van de parkeerlichtenen remlichten met leds

Raadpleeg als deze ledverlichting moet worden
ver vangen het CITROËN-netwerk of een
gekwalificeerde werkplaats.

3D achterlichten
Voer het monteren uit in de omgekeerde volgorde.
Zorg er voor dat de lampunit in de geleiders
komt door de lampunit goed in de lengteas van de auto te houden.
Rode of amberkleurige lampen, zoals de richtingaanwijzers of hetmistachterlicht, moeten vervangenworden door lampen met dezelfde specificaties en kleur.

16Praktische informatie

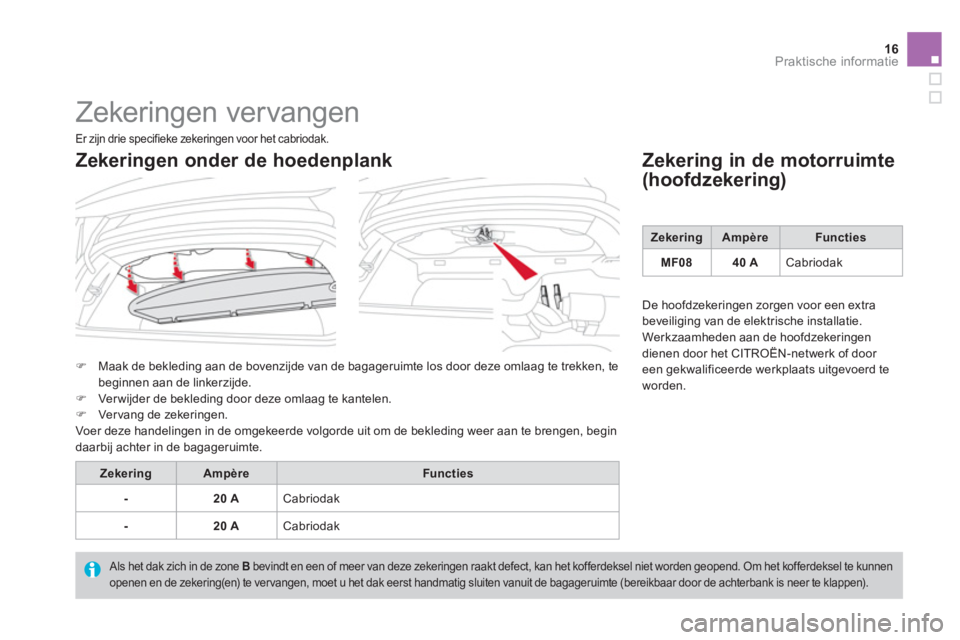

Zekeringen vervangen
)Maak de bekleding aan de bovenzijde van de bagageruimte los door deze omlaag te trekken, te
beginnen aan de linkerzijde. )Ver wijder de bekleding door deze omlaag te kantelen. )Vervang de zekeringen.Voer deze handelingen in de omgekeerde volgorde uit om de bekleding weer aan te brengen, begin daarbij achter in de bagageruimte.
Zekering in de motorruimte
(hoofdzekering)
ZekeringAmpèreFuncties
-20 ACabriodak
-20 ACabriodak

Als het dak zich in de zone Bbevindt en een of meer van deze zekeringen raakt defect, kan het kofferdeksel niet worden geopend. Om het kofferdeksel te kunnen openen en de zekering(en) te vervangen, moet u het dak eerst handmatig sluiten vanuit de bagageruimte (bereikbaar door de achterbank is neer te klappen).

Er zijn drie specifieke zekeringen voor het cabriodak.
Zekeringen onder de hoedenplank
ZekeringAmpèreFuncties
MF0
840 A Cabriodak
De hoofdzekerin
gen zorgen voor een extra
beveiliging van de elektrische installatie.
Werkzaamheden aan de hoofdzekeringen
dienen door het CITROËN-netwerk of door een gekwalificeerde werkplaats uitgevoerd te
worden.

17Praktische informatie
Onderhoudstips
Verwijder vogelpoep en hars zo snel mogelijk, omdat door de bijtendewerking ervan het materiaal van hetdak beschadigd kan raken.

Om beschadiging van het dak tevoorkomen is het reinigen van de auto met een hogedrukspuit beslist niet toegestaan.

Gebruik voor het reinigen van hetcabriodak beslist geen chemischeproducten, schoonmaakmiddelen,vlekkenverwijderaars, oplosmiddelen,alcohol, wasbenzine, enz.
Algemene adviezen voor wat betreft het onderhoud van uw auto vindt u in het garantie- en onderhoudsboekje.


Laat de auto drogen in de schaduw enstel hem tijdens het drogen niet blootaan direct zonlicht.


Wij adviseren u de auto te wassen in een automatisch wasstation metroterende borstels.
Ver wijder vlekken door ze te deppen(nooit door ze weg te wrijven) met een
spons en zeepsop, en spoel het dak direct daarna af met schoon water.

Gebruik voor het waterafstotendmaken van het cabriodak uitsluitend speciaal voor cabriodaken bedoeldeimpregneermiddelen.


Cabriodak


Ver wijder met een zachte borstel of een stofzuiger zoveel mogelijk vuil van
het cabriodak voordat u het dak gaat wassen.
Voor het regelmatige onderhoud vanhet cabriodak en om het in nieuwstaatte houden, adviseren wij u gebruikte maken van het milieuvriendelijke product "Insectenverwijderaar -
Reiniger voor cabrioletdaken" uit hetgamma "TECHNATURE". Dit product isverkrijgbaar bij het CITROËN-netwerk.


Windscherm


Wij adviseren u het windschermvoorzichtigte reinigen en gebruik te maken van een soepele borstel.

18Technische gegevens
UITVOERINGEN:MOTOREN EN VERSNELLINGSBAKKEN
Type variant uitvoering:SB...HMZ05FS05FS95FV85FN8 *
BENZINEMOTORENVTi 82VTi 120THP 155THP 150 *

Cilinderinhoud (cm3 )
1199

1598
1598

Boring x slag (mm)

75 x 90,5 77 x 85,8
77 x 85,8
Max.vermo
gen: ECE-norm (kW)
60
88
115
110
*

Toerental bij max.vermogen
(t/min) 5750 6000 6000
Max.koppel: E
CE-norm (Nm)118

160240

Toerental bi
j max.koppel (t/min) 2750

42501400

Br
andstof
Loodvrij

Loodvrij
Loodvrij

Katal
ysator Ja
Ja
Ja
VERSNELLINGSBAKKENHandgeschakeld
(5 versnellingen)Handgeschakeld
(5 versnellingen)
Automatisch
(4 versnellingen)
Handgeschakeld(6 versnellingen)

INHOUD CARTER
(in liter)


Motor
(met vervangen filter)3,25
4,25 4,25
*
