Page 377 of 384

19Caracteristici tehnice
MASE SI SARCINI REMORCABILE (in kg)
Motoare pe benzina
VTi 82
VTi 120
THP 155
THP 150 *
Cutii de viteze
Manuala
Manuala
Automata
Manuala
Tipuri variante versiuni:
SB...
HMZ0
5FS0
5FS9
5FV8
5FN8 *
- Masa la gol
1 032
1 088
1 133
1 156
- Masa in ordine de mers
1 107
1 163
1 208
1 231
- Masa maxima tehnic admisibila incarcat
(MTAC)
1 532
1 575
1 610
1 619
- Masa totala rulanta autorizata (MTRA)
in panta de 12 %
2 332
2 475
2 510
2 519
- Remorca franata (in limita MTR A)
in panta de 12 %
800
900
900
900
- Remorca franata ** (cu report de masa in
limita MTR A)
1 100
1 150
1 150
1 150
- Remorca nefranata
520
570
570
570
- Sarcina maxima verticala pe dispozitivul de remorcare
46
46
46
46
* Pentru Belgia.
**
Masa remorcii franate poate fi marită, in limitele MTR A, in masura în care se reduce cu aceeaşi valoare MTAC a vehiculului tractor; atenţie,
remorcarea cu un vehicul tractor puţin încărcat poate degrada ţinuta sa de drum.
Valor ile MTR A şi ale sarcinilor remorcabile indicate sunt valabile pentru o altitudine maximă de 1000 metri; sarcina remorcabilă menţionată trebuie să
fie redusă cu 10 % pe paliere de cate 1000 metri suplimentari.
În cazul unui vehicul tractor este interzisă depăşirea vitezei de 100 km/h (respectaţi legislaţia în vigoare din ţara dumneavoastră).
Temperaturile exterioare ridicate pot determina scăderi ale per formanţelor vehiculului pentru a proteja motorul; când temperatura exterioară este
superioara valorii de 37 °C, reduceti masa remorcată.
Page 378 of 384
20Caracteristici tehnice
MODELE:
MOTORIZARI SI CUTII DE VITEZE
Tipuri variante versiuni:
SB
...
9HP0/S
9HP8/PS
MOTOARE DIESEL
e-
HDi 90 FAP
Cilindree (cm
3
)
1 560
Alezaj x cursa (mm)
75 x 88,3
Putere max.: norma CEE (kW)
68
Regim de putere max. (rot /min)
4 000
Cuplu max.: norma CEE (Nm)
230
Regim de cuplu max. (rot /min)
1 750
Carburant
Motorina
Catalizator
Da
Filtru de particule (FAP)
Da
CUTII DE VITEZE
Manuala
(5 trepte)
Manuala Pilotata
(6 trepte)
CAPACITATI ULEI (in litri)
Motor (cu inlocuire cartus)
3,75
.../S:
model e-HDi echipat cu Stop & Start.
Page 379 of 384

21Caracteristici tehnice
MASE SI SARCINI REMORCABILE (in kg)
Motoare Diesel
e- HDi 90 FAP
Cutii de viteze
Manuala
(5 trepte)
Manuala Pilotata
(6 trepte)
Tipuri variante versiuni:
SB...
9HP0/S
9HP8/PS
- Masa la gol
1 085
1 090
- Masa in ordine de mers
1 160
1 165
- Masa maxima tehnic admisibila incarcat
(MTAC)
1 625
1 639
- Masa totala rulantă autorizata (MTR A)
în pantă 12 %
2 525
2 539
- Remorca franata (in limita MTR A)
în panta 12 %
900
900
- Remorca franata * (cu report de sarcina în
limita MTR A)
1 150
1 150
- Remorca nefranata
570
570
- Sarcina verticala recomandata pe dispozitivul de remorcare
46
46
Valor ile MTR A şi ale sarcinilor remorcabile indicate sunt valabile pentru o altitudine maximă de 1 000 metri; sarcina remorcabilă menţionată trebuie
redusă cu cate 10 % pe fiecare palier de cate 1 000 de metri suplimentari.
În cazul unui vehicul tractor este interzisa depăşirea vitezei de 100 km/h (respectaţi legislaţia în vigoare din ţara dumneavoastră).
Temperaturile exterioare ridicate pot antrena scaderi ale per formanţelor vehiculului pentru a proteja motorul. Când temperatura exterioara este
superioara valorii de 37 °C, reduceti masa remorcata.
*
Masa remorcii frânate poate fi mărită, în limita MTR A, în măsura în care se reduce cu aceeaşi valoare MTAC a vehiculului tractor; atenţie, remorcarea
cu un vehicul tractor mai puţin încărcat poate degrada ţinuta sa de drum.
Page 380 of 384
22Caracteristici tehnice

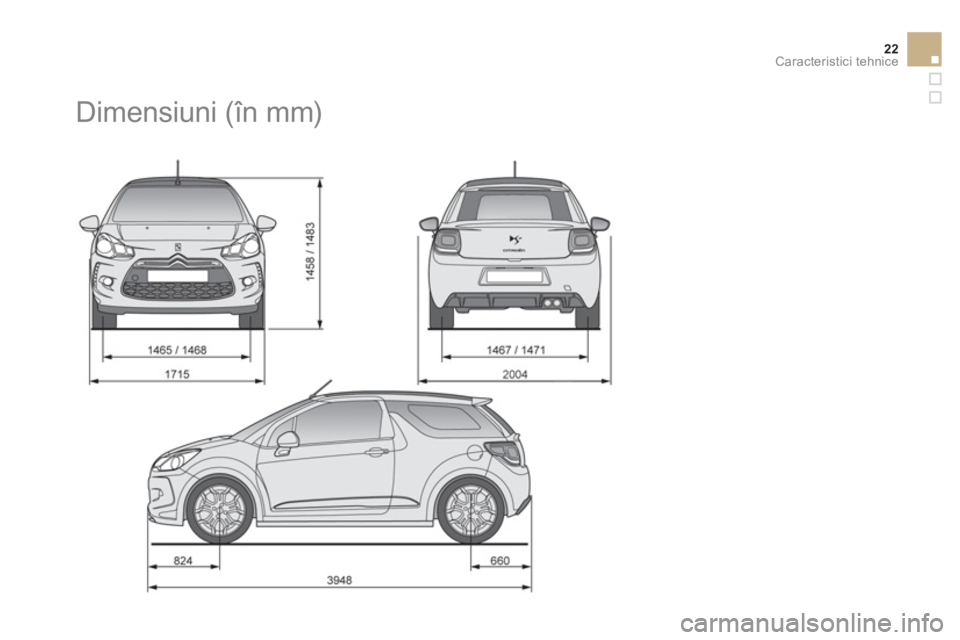

Dimensiuni (în mm)
Page 381 of 384
Page 382 of 384
Page 383 of 384

4Dconcept
Diadeis
Edipro
03-13

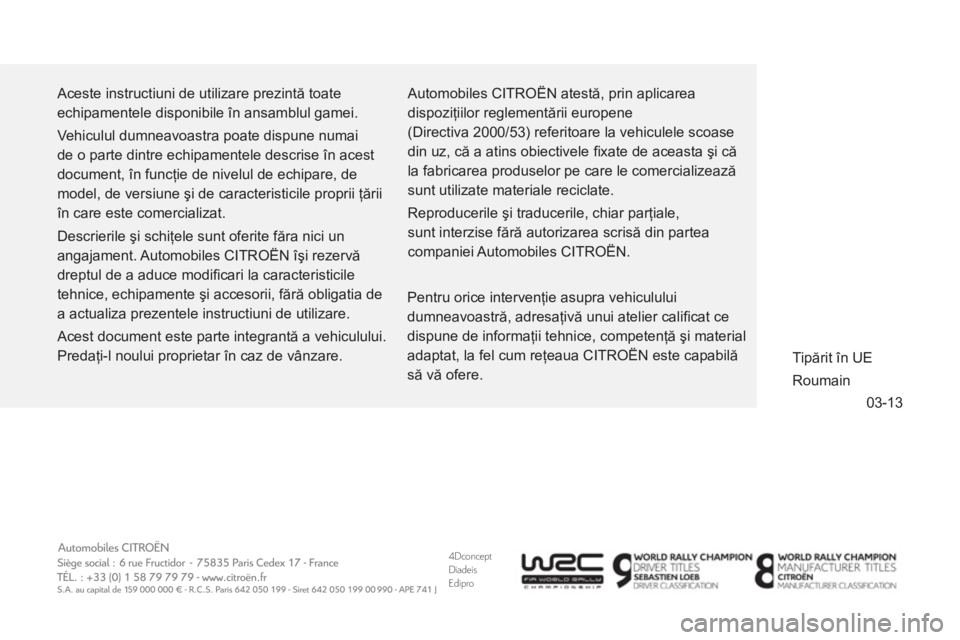

Aceste instructiuni de utilizare prezintă toate
echipamentele disponibile în ansamblul gamei.
Vehiculul dumneavoastra poate dispune numai
de o parte dintre echipamentele descrise în acest
document, în funcţie de nivelul de echipare, de
model, de versiune şi de caracteristicile proprii ţării
în care este comercializat.
Descrierile şi schiţele sunt oferite făra nici un
angajament. Automobiles CITROËN îşi rezervă
dreptul de a aduce modifi cari la caracteristicile
tehnice, echipamente şi accesorii, fără obligatia de
a actualiza prezentele instructiuni de utilizare.
Acest document este parte integrantă a vehiculului.
Predaţi-l noului proprietar în caz de vânzare. Automobiles CITROËN atestă, prin aplicarea
dispoziţiilor reglementării europene
(Directiva 2000/53) referitoare la vehiculele scoase
din uz, că a atins obiectivele fi xate de aceasta şi că
la fabricarea produselor pe care le comercializează
sunt utilizate materiale reciclate.
Reproducerile şi traducerile, chiar parţiale,
sunt interzise fără autorizarea scrisă din partea
companiei Automobiles CITROËN.
Tipărit în UE
Roumain
Pentru orice intervenţie asupra vehiculului
dumneavoastră, adresaţivă unui atelier califi
cat ce
dispune de informaţii tehnice, competenţă şi material
adaptat, la fel cum reţeaua CITROËN este capabilă
să vă ofere.
