2014 CITROEN DS3 CABRIO Ghiduri De Utilizare (in Romanian)

11Deschideri

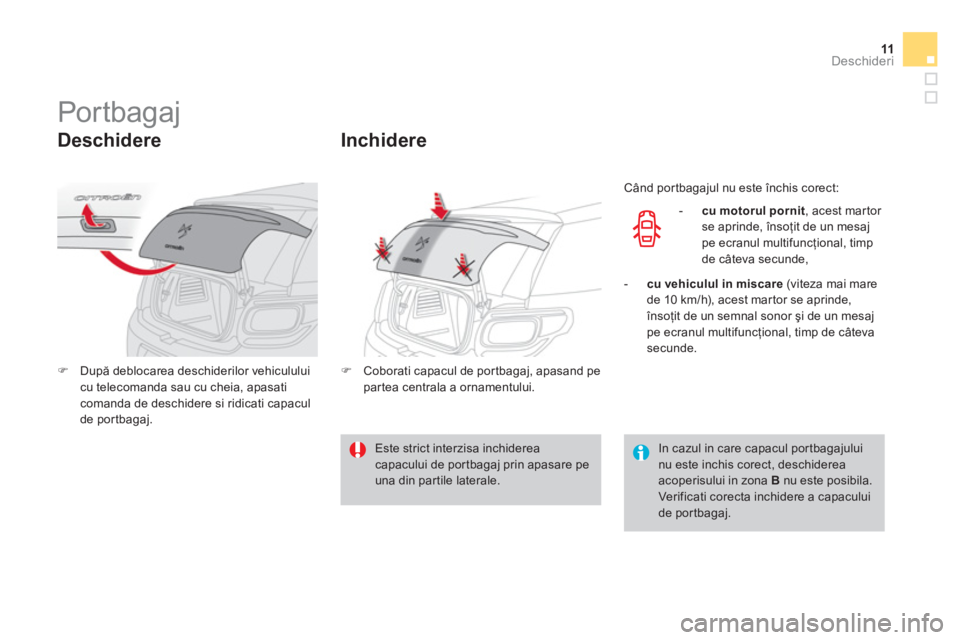

Por tbagaj


Deschidere



)
După deblocarea deschiderilor vehiculului
cu telecomanda sau cu cheia, apasati
comanda de deschidere si ridicati capacul
de portbagaj.



Inchidere



)
Coborati capacul de portbagaj, apasand pe
partea centrala a ornamentului.
Când portbagajul nu este închis corect:


- cu
motorul pornit
, acest martor
se aprinde, însoţit de un mesaj
pe ecranul multifuncţional, timp
de câteva secunde,

- cu vehiculul in miscare
(viteza mai mare
de 10 km/h), acest martor se aprinde,
însoţit de un semnal sonor şi de un mesaj
pe ecranul multifuncţional, timp de câteva
secunde.


Este strict interzisa inchiderea
capacului de portbagaj prin apasare pe
una din partile laterale.


In cazul in care capacul portbagajului
nu este inchis corect, deschiderea
acoperisului in zona B
nu este posibila.
Verificati corecta inchidere a capacului
de portbagaj.

12Deschideri

Daca acoperisul este actionat pe deschidere in zona B
, o actionare a comenzii de
deschidere a portbagajului determina inchiderea acoperisului. Deschiderea portbagajului
va fi posibila cand acoperisul va atinge pozitia 2
. Atunci veti putea deschide portbagajul.


Conditii de deschidere a portbagajului cu acoperisul in zona B


Pentru a evita orice inter ferenta a por tbagajului si a acoperisului in zona B, deschiderea
por tbagajului este conditionata de pozitia acoperisului.


Daca acoperisul este actionat pe inchidere in zona B
, o actionare a comenzii de
deschidere a portbagajului nu are nicio influenta asupra actionarii acoprisului, dar
declansarea deschiderii capacului de portbagaj nu va incepe decat atunci cand acoperisul
va atinge pozitia 2
. Atunci veti putea deschide portbagajul.

Daca acoperisul este actionat pe deschidere sau inchidere in zona B
, in urma unei functii
"antipanica", comanda de deschidere a portbagajului este inhibata. Ea va fi din nou
functionala cand acoperisul va atinge pozitia 2
sau pozitia 3
.

Daca acoprisul este in pozitia 3
, o actionare a comenzii de deschidere a portbagajului
provoaca inchiderea acoperisului pana in pozitia 2
. Cand acoperisul va atinge a ceasta
pozitie, declansarea deschiderii capacului de portbagaj va fi efectiva. Atunci veti putea
deschide portbagajul.

13Deschideri

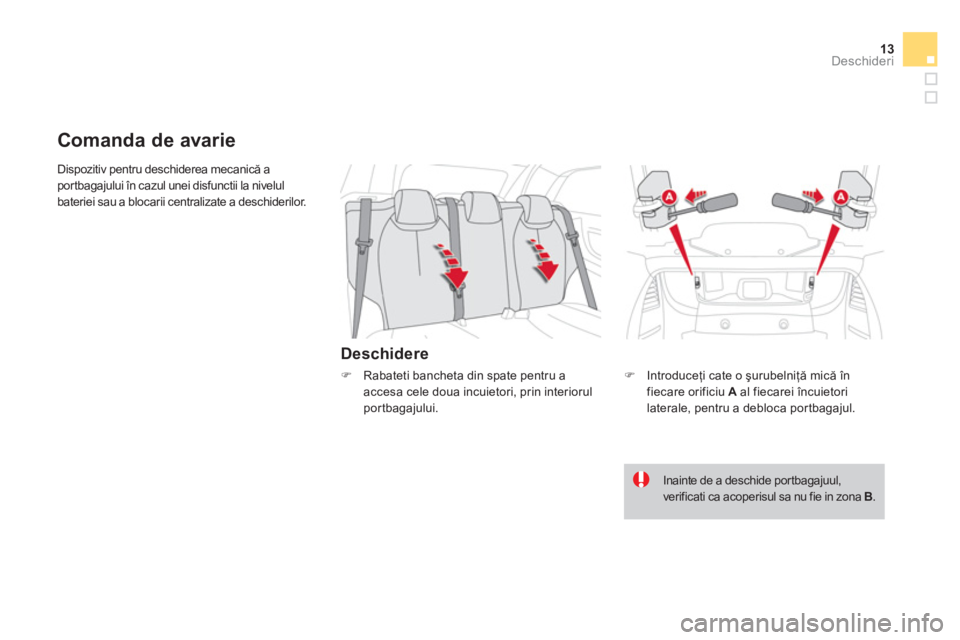

Dispozitiv pentru deschiderea mecanică a
portbagajului în cazul unei disfunctii la nivelul
bateriei sau a blocarii centralizate a deschiderilor.

Deschidere






Comanda de avarie


)
Introduceţi cate o şurubelniţă mică în
fiecare orificiu A
al fiecarei încuietori
laterale, pentru a debloca portbagajul.


)
Rabateti bancheta din spate pentru a
accesa cele doua incuietori, prin interiorul
portbagajului.

Inainte de a deschide portbagajuul,
verificati ca acoperisul sa nu fie in zona B
.

14Amenajări

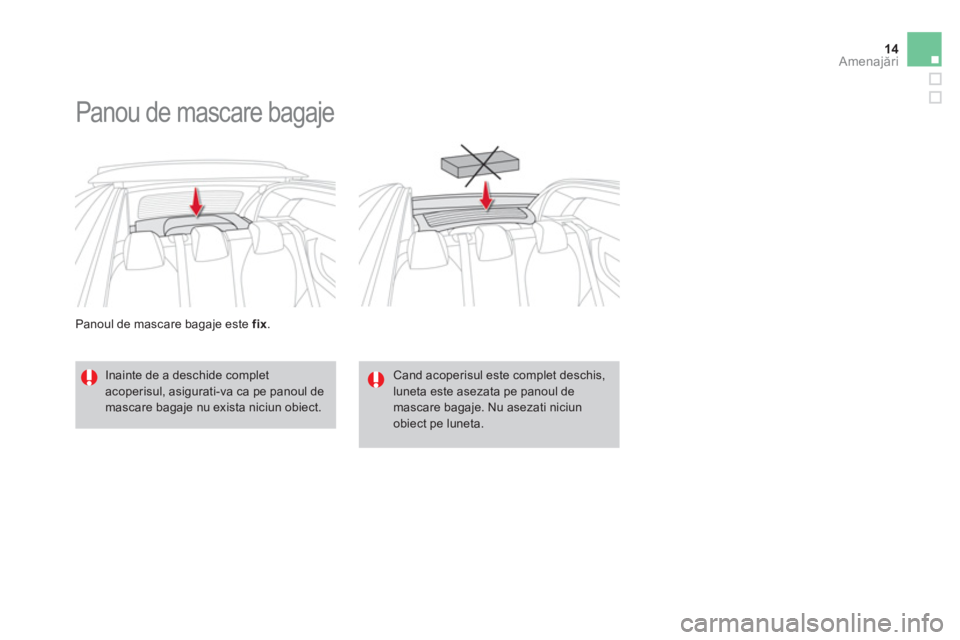

Panoul de mascare bagaje este fix
.





Panou de mascare bagaje


Inainte de a deschide complet
acoperisul, asigurati-va ca pe panoul de
mascare bagaje nu exista niciun obiect.
Cand acoperisul este complet deschis,
luneta este asezata pe panoul de
mascare bagaje. Nu asezati niciun
obiect pe luneta.

15Informaţii practice






























Inlocuirea unui bec



1.
Lumini de pozitie 3D cu LED-uri (diode).


2.

Lumini de stop / de pozitie cu LED-uri (diode).

3.
Lumini de pozitie laterale cu LED-uri
(diode).


4.
Lumini s
emnalizatoare de directie
(PY21W ambra).


5.
Lumini de ceata, par tea stanga (H21W rosu)


Lumini de mers inapoi, par tea dreapta
(H21W).




Acces la becuri



)
Deschideţi portbagajul.

)
Indepartati capacul de acces de pe
garnitura corespunzatoare.

)

Deşurubaţi piulita fluture de fixare a blocului optic.

)
Desprindeţi conectorul blocului optic.

)
Scoateţi blocul optic cu grijă, trăgând axial
spre exterior.


Inlocuirea luminilor
semnalizatoare de directie (4) si
a luminilor de ceata sau de mers
inapoi (5)


)
Rotiti lampa cu un sfert de tura, indepartati-
o si inlocuiti-o.



Inlocuirea luminilor de pozitie si
de stop cu LED-uri (diode)
Pentru inlocuirea acestui tip de lampi cu diode,
consultati reteaua CITROËN sau un Ser vice
autorizat.



Lumini spate 3D

Pentru remontare, efectuaţi aceste operaţii în
ordine inversa.
Angajati blocul optic în ghidajele sale, paralel
cu axa vehiculului. Becurile de culoare ambra sau
rosie, cum sunt cele ale luminilor de
semnalizarea a directiei sau anticeata,
trebuie inlocuite cu becuri avand
caracteristici si culori identice.

16Informaţii practice

Inlocuirea unei sigurante fuzibile



)
Pentru desprinderea garniturii superioare din portbagaj, trageti in jos, incepand cu partea
stanga.

)
Retrageti garnitura basculand-o in jos.

)
Inlocuiti sigurantele.
Pentru a remonta, executati aceste operatii in ordine inversa, incepand cu partea din spate a
portbagajului.

Sigurante fuzibile in
compartimentul motorului
(sigurante maxi)

Siguranta Nr.

Intensitate

Functie


-

20 A
Acoperis decapotabil

-

20 A
Acoperis decapotabil

Daca acoperisul se gaseste in zona B
in momentul arderii sigurantelor, deschiderea portbagajului nu este posibila. Pentru a putea deschide
portbagajul si a inlocui sigurantele arse, inchideti in prealabil acoperisul, manual, de la interiorul portbagajului (prin rabaterea banchetei spate).



Acoperisului decapotabil ii sunt dedicate trei sigurante.


Sigurante fuzibile sub panoul de mascare bagaje


Siguranta Nr.


Intensitate


Functie


MF08

40 A
Acoperis decapotabil
Sigurantele maxi constituie o protectie
suplimentara a sistemelor electrice. Orice
interventie la sigurantele maxi trebuie efectuata
in reteaua de reparatori agreati CITROËN sau
la un Ser vice autorizat.

17Informaţii practice

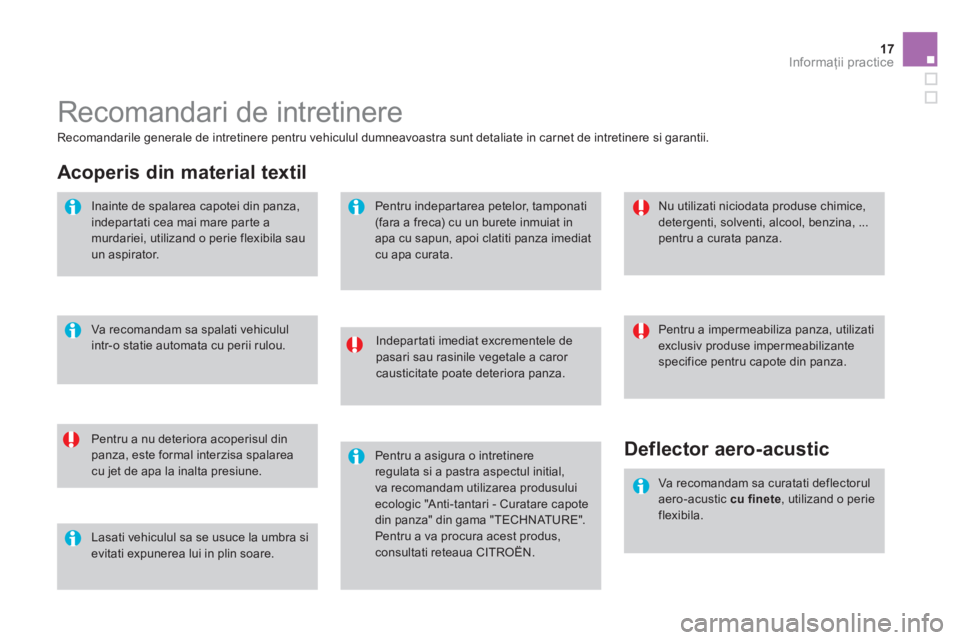

Recomandari de intretinere


Indepartati imediat excrementele de
pasari sau rasinile vegetale a caror
causticitate poate deteriora panza.

Pentru a nu deteriora acoperisul din
panza, este formal interzisa spalarea
cu jet de apa la inalta presiune.
Nu utilizati niciodata produse chimice,
detergenti, solventi, alcool, benzina, ...
pentru a curata panza.
Recomandarile generale de intretinere pentru vehiculul dumneavoastra sunt detaliate in carnet de intretinere si garantii.

Lasati vehiculul sa se usuce la umbra si
evitati expunerea lui in plin soare.
Va recomandam sa spalati vehiculul
intr-o statie automata cu perii rulou.
Pentru indepartarea petelor, tamponati
(fara a freca) cu un burete inmuiat in
apa cu sapun, apoi clatiti panza imediat
cu apa curata.

Pentru a impermeabiliza panza, utilizati
exclusiv produse impermeabilizante
specifice pentru capote din panza.



Acoperis din material textil


Inainte de spalarea capotei din panza,
indepartati cea mai mare parte a
murdariei, utilizand o perie flexibila sau
un aspirator.

Pentru a asigura o intretinere
regulata si a pastra aspectul initial,
va recomandam utilizarea produsului
ecologic "Anti-tantari - Curatare capote
din panza" din gama "TECHNATURE".
Pentru a va procura acest produs,
consultati reteaua CITROËN.


Deflector aero-acustic


Va recomandam sa curatati deflectorul
aero-acustic cu finete
, utilizand o perie
flexibila.

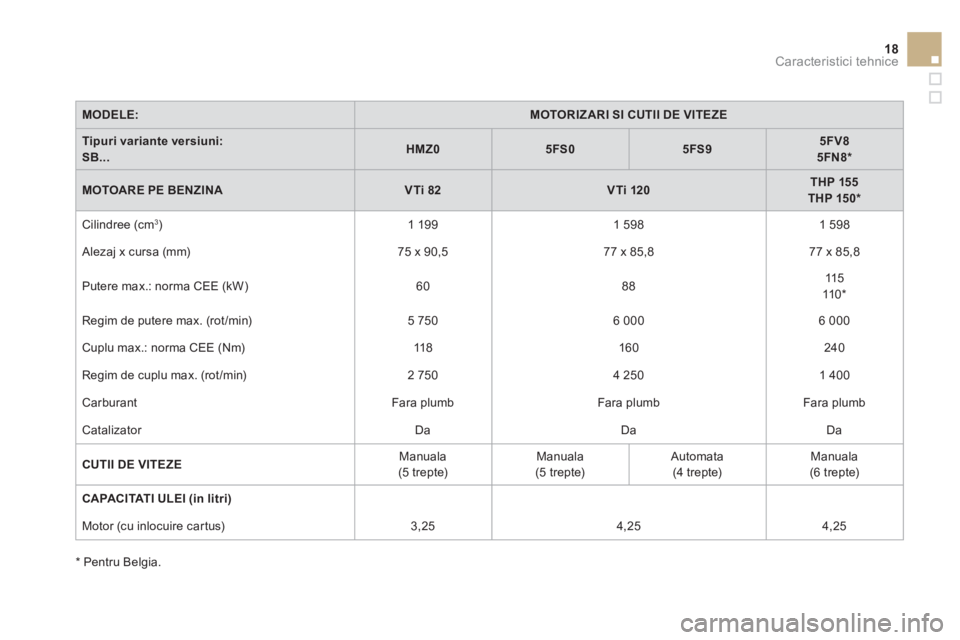

18Caracteristici tehnice

MODELE:



MOTORIZARI SI CUTII DE VITEZE



Tipuri variante versiuni:

S

B...


HMZ0



5FS0



5FS9



5FV8


5FN8 *



MOTOARE PE BENZINA


VTi 82



VTi 120



THP 155


THP 150 *


Cilindree (cm
3
)
1 199
1 598
1 598
Alezaj x cursa (mm)
75 x 90,5
77 x 85,8
77 x 85,8
Putere max.: norma CEE (kW)
60
88
115
11 0 *

Regim de putere max. (rot /min)
5 750
6 000
6 000
Cuplu max.: norma CEE (Nm)
11 8
160
240
Regim de cuplu max. (rot /min)
2 750
4 250
1 400
Carburant
Fara plumb
Fara plumb
Fara plumb
Catalizator
Da
Da
Da

CUTII DE VITEZE

Manuala
(5 trepte)
Manuala
(5 trepte)
Automata
(4 trepte)
Manuala
(6 trepte)

CAPACITATI ULEI (

in
litri)




Motor (cu inlocuire cartus)
3,25
4,25
4,25

*
Pentru Belgia.
