2014 CITROEN C5 stop start

INDHOLD
Afviserblink 114
Havariblink 114
Horn 114
Nød- eller assistanceopkald 114
Dæktrykregistering 115
Bremsesystemer 117
Systemer til retningsstyring 118
Sikkerhedsseler 119
Airbags 122
VIII-SIKKERHED 11 4Î125
Parkeringsbremse 126
Elektrisk parkeringsbremse 127
Hjælp til start på skrånende vej 134
Manuel gearkasse 135
Indikator for gearskift 136
Elektronisk styret manuel
6-trins gearkasse 137
Stop & Start 141
Automatgearkasse 144
Rat med fast betjeningspanel 148
Hastighedsbegrænser 150
Fartpilot 152
Vejstribealarm 154
P-pladsmåler 155
Parkeringshjælp 157
Bakkamera (Tourer) 158
Affjedring med elektronisk styring
Hydractive III + 159
IX - KØRSEL 126 Î160
Motorhjelm 162
Tom brændstoftank (Diesel) 164
Benzinmotorer 165
Dieselmotorer 167
Kontrol af væskestande 170
Kontrol 172
X-KONTROL AF VÆSKESTANDE 161Î 173
Dækreparationssæt 174
Hjulskift 177
Udskiftning af pære 181
Udskiftning af sikring 191
Batteri 196
Energisparefunktion 198
Bugsering af bil 199
Kørsel med anhænger 200
Tagstænger 201
Kuldebeskyttelse 202
Skærm til særligt kolde lande 203
Tilbehør 205
XI - PRAKTISKEINFORMATIONER 174Î 206
Benzinmotorer 207
Vægte for benzinmodeller 208
Dieselmotorer 210
Vægte for dieselmodeller 212
Vægte for dieselmodeller
version N1 (Tourer) 216
Dimensioner 217
Identifi kation 221
XII-TEKNISKE SPECIFIKATIONERR 207Î222
Nød- eller assistanceopkald 223
eMyWay 225
Radio 279
XIII - AUDIO og TELEMATIK 223 Î298
VISUEL SØGNING 299 Î 304
ALFABETISKINDHOLDSFORTEGNELSE 305 Î 309

4

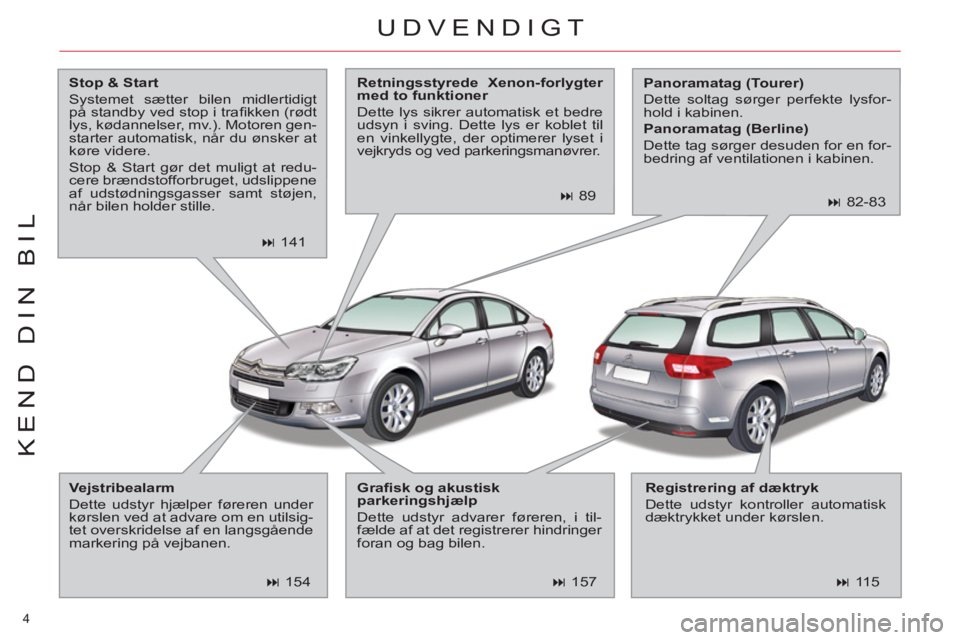

KEND DIN BIL
UDVENDIGT
Stop & Start
Systemet sætter bilen midlertidigt
på standby ved stop i trafi kken (rødt
lys, kødannelser, mv.). Motoren gen-
starter automatisk, når du ønsker at
køre videre.
Stop & Start gør det muligt at redu-
cere brændstofforbruget, udslippene
af udstødningsgasser samt støjen,
når bilen holder stille.

Vejstribealarm

Dette udstyr hjælper føreren under
kørslen ved at advare om en utilsig-
tet overskridelse af en langsgående
markering på vejbanen.
Grafi sk og akustisk
parkeringshjælp

Dette udstyr advarer føreren, i til-
fælde af at det registrerer hindringer
foran og bag bilen.
Registrering af dæktryk

Dette udstyr kontroller automatisk
dæktrykket under kørslen.
Retningsstyrede Xenon-forlygter
med to funktioner

Dette lys sikrer automatisk et bedre
udsyn i sving. Dette lys er koblet til
en vinkellygte, der optimerer lyset i
vejkryds og ved parkeringsmanøvrer.



141


89



154


157


115
Panoramatag (Tourer)

Dette soltag sørger perfekte lysfor-
hold i kabinen.

Panoramatag (Berline)

Dette tag sørger desuden for en for-
bedring af ventilationen i kabinen.



82-83

8
KEND DIN BIL
FØRERPLADSENS INDRETNING



1.
Kontakter for rudehejs / spejle / børnesikring

2.
Indkodninger af indstillinger af førersæde

3.
Åbning af motorhjelm

4.
Ratkontakter:


- Hastighedsbegrænser

- Fartpilot

5.
Horn

6.
Ratkontakter for audio-/telematiksystem

7.
Airbag førerside

8.
Drejeknapper til navigering i systemerne audio/
telematik og instrumentbordscomputer

9.
Luftdyse førerside

10.
Instrumentgruppe

11 .
Luftdyse førerside

12.
Stop & Start-kontakt

13.
Kontakter for vinduesvisker / rudevasker

14.
Ratlås/tændingskontakt

15.
Kontakter for ESP / parkeringshjælp /
vejstribealarm

16.
Greb til justering af rat

17.
Knæairbag

18.
Kortlomme eller kontakt til programmerbart
varmeanlæg
Klap over sikringsboks

19.
Kontakter: Check / tyverialarm / P-pladsmåler

20.
Kontakter: Lys / afviserblink / tågelys / stemmestyring

21.
Manuel højderegulering af forlygter

22
KEND DIN BIL
KØRSEL


Stop & Start


Skift til motorens STOP-funktion
Kontrollampen "ECO"
tænder
i instrumentgruppen, og moto-
ren går på standby:


- Med en elektronisk styret meka-
nisk 6-trins gearkasse
; ved en ha-
stighed under 6 km/t trædes brem-
sepedalen ned, eller gearvælgeren
sættes i position N
.
Skift til motorens START-funktion
Systemet kan til enhver tid frakobles
ved at trykke på kontakten "ECO OFF"
,
hvorved kontrollampen i kontakten tæn-
der.
Systemet genaktiveres automatisk,
hver gang bilen startes med nøglen.
Før brændstofpåfyldning eller før ind-
greb under motorhjelmen skal tændin-
gen afbrydes med nøglen. Kontrollampen "ECO"
slukker,
og motoren genstarter:


- Når gearvælgeren er i position A
el-
ler M
, slippes bremsepedalen.

- Når gearvælgeren er i position N
,
og bremsepedalen er sluppet, skif-
tes til position A
eller M
.

- Når gearvælgeren sættes i bak-
gear.
I visse særlige tilfælde kan STOP-funk-
tionen være utilgængelig; i så fald blin-
ker kontrollampen "ECO"
i nogle se-
kunder for derefter at slukke.
I visse særlige tilfælde kan START-
funktionen udløses automatisk; i så fald
blinker kontrollampen "ECO"
i nogle
sekunder for derefter at slukke.


141




142

Frakobling / Genaktivering



142

I
29
FUNKTIONSKONTROL
INSTRUMENTBORDSCOMPUTER
Systemet viser øjeblikkelige informa-
tioner om den kørte strækning (akti-
onsradius, brændstofforbrug, mv.).



Visning af data
Nulstilling af strækning
Instrumentbordscomputeren vises
på instrumentgruppens skærm.


)
Drej på knappen A
i rattets ven-
stre side for at få vist de forskel-
lige faner for instrumentbords-
computeren:


- Fanen med øjeblikkelige in-
formationer vises i instrument-
gruppens område B
med:


●
Aktionsradius.

●
Øjeblikkeligt brændstoffor-
brug.

●
Hastighed (digital) eller tids-
tæller for Stop & Start.

- Fanen for strækning " 1
" vises
i instrumentgruppens område
C
med informationer om:


●
Den tilbagelagte strækning.

●
Det gennemsnitlige brænd-
stofforbrug.

●
Gennemsnitshastigheden
for den første strækning.

- Fanen for strækning " 2"
vises
i instrumentgruppens område
C
med informationer om:


●
Den tilbagelagte strækning.

●
Det gennemsnitlige brænd-
stofforbrug.

●
Gennemsnitshastigheden

for den anden strækning.




)
Tryk i mere end to sekunder på
drejeknappen i rattets venstre
side, når den ønskede strækning
vises.
Strækning " 1
" og " 2
" fungerer uaf-
hængigt af hinanden og anvendes
på samme måde.
Strækning " 1
" kan f.eks. bruges til at
lave daglige beregninger og stræk-
ning " 2
" til månedlige beregninger.

I
30
FUNKTIONSKONTROL






Nogle definitioner
(instrumentbordscomputer)

Aktionsradius
(km eller miles)
Aktuelt forbrug
(l/100 km eller km/l eller mpg)

Gennemsnitligt
brændstofforbrug
(l/100 km eller km/l eller
mpg)

Kørt distance
(km eller miles)
Gennemsnitshastighed
(km/t eller miles)
Her vises det antal kilometer, der kan
køres med den resterende mængde
brændstof i tanken ud fra det gen-
nemsnitlige brændstofforbrug for de
seneste kørte kilometer.
Denne værdi kan ændre sig, hvis
kørestilen eller kørselsforholdene
ændres, hvilket medfører en be-
tydelig ændring i det øjeblikkelige
brændstofforbrug.
Så snart bilen kan køre mindre end
30 km vises nogle streger. Når der
er fyldt mindst 5 liter brændstof på,
beregnes en ny aktionsradius, og
det angives, når der kan køres mere
end 100 km, før tanken er tom.
Hvis der vises vandrette streger un-
der kørsel i stedet for tal, kontaktes
et aut. CITROËN-værksted eller et
andet kvalifi ceret værksted. Denne funktion vises fra 30 km/t.
Her vises det gennemsnitlige
brændstofforbrug for de seneste par
sekunder.
Her vises det gennemsnitlige brænd-
stofforbrug siden seneste nulstilling
af instrumentbordscomputeren.
Her vises den distance, der er kørt
siden seneste nulstilling af instru-
mentbordscomputeren. Det er den gennemsnitlige hastig-
hed beregnet fra seneste nulstilling
af instrumentbordscomputeren (til-
sluttet tænding).








Stop & Start-
systemets tidstæller
(minutter/sekunder eller
timer/minutter)
Hvis bilen er udstyret med Stop &
Start, vil en tidstæller sammentælle
tiden med STOP-funktion på stræk-
ningen.
Den nulstilles, hver gang tændingen
tilsluttes med nøglen.

I
32
FUNKTIONSKONTROL









Kontrollamper

Visuelle angivelser, som informerer føreren om en opstået fejl (advarselslampe)
eller aktiveringen af et system (driftslampe eller kontrollampe for afbrydelse).


Kontrollampe



Aktivering



Årsag



Handling / Observationer






STOP
lyser konstant,
knyttet til
en anden
advarselslampe. Den er knyttet til
det punkterede hjul,
bremsesystemet eller
kølervæsketemperaturen. Stands bilen under sikre forhold.
Parker, afbryd tændingen og kontakt et
aut. CITROËN-værksted eller et andet
kvalifi ceret værksted.





Service


midlertidigt. Mindre fejl, som ikke har
deres egen kontrollampe, er
opstået. Fastslå fejlen ved at læse meddelelsen på
displayet, som f.eks.:


- Lukning af døre, bagklap, bagrude eller
motorhjelm.

- Fjernbetjeningens batteri.

- Dæktryk.

- Tilstopning af partikelfi lter (Diesel)
I tilfælde af andre fejl kontaktes et aut.
CITROËN-værksted eller et andet kvalifi -
ceret værksted.

lyser konstant. Større fejl, som ikke har
deres egen kontrollampe, er
opstået. Fastslå fejlen ved at læse meddelelsen
på displayet, og kontakt et aut. CITROËN-
værksted eller et andet kvalifi ceret værk-
sted.
Når tændingen tilsluttes
Visse advarselslamper lyser i nogle sekunder, når tændingen tilsluttes på bilen.
Disse kontrollamper skal slukke, så snart motoren er startet.
Hvis de bliver ved med at lyse, skal den pågældende lampe kontrolleres, før
du kører.

Tilhørende advarsler
Når bestemte kontrollamper tænder (lyser konstant eller blinker), høres der et
lydsignal, og der vises en meddelelse på skærmen.
Advarselslamper
Når motoren eller bilen kører, an-
giver tændingen af en af følgende
kontrollamper, at der er opstået en
fejl, som kræver førerens opmærk-
somhed.
Tænding af en advarselslampe ef-
terfølges altid af en meddelelse som
hjælp til identifi cering af fejlen.
I tilfælde af problemer kontaktes et
aut. CITROËN-værksted eller et an-
det kvalifi ceret værksted.

I
37
FUNKTIONSKONTROL


Kontrollampe



Aktivering



Årsag



Handling / Observationer






Forvarmning
af dieselmotor


lyser konstant. Kontakten er i 2. position (Tænding). Vent til den slukker, før motoren
startes.
Hvor længe den lyser afhænger af
vejrforholdene.






Parkeringsbremse



lyser konstant. Parkeringsbremsen er trukket. Løsn parkeringsbremsen for at
slukke kontrollampen; træd på
bremsepedalen.
Overhold sikkerhedsanvisningerne.
For yderligere informationer om
parkeringsbremsen, se kapitlet
"Kørsel".
blinker. Parkeringsbremsen er ikke korrekt
trukket eller løsnet.





System for
passagerairbag

Lyser konstant. Kontakten, der sidder i
handskerummet, aktiveres i
positionen " ON
".
Passagerairbaggen er aktiveret.
I så fald må en "rygvendt" barnestol
ikke installeres. Sæt kontakten i positionen " OFF
"
for at frakoble passagerairbaggen.
I så fald kan en "rygvendt" barnestol
installeres.



Stop & Start


lyser konstant. Stop & Start-systemet har sat
motoren i STOP-funktion efter
standsning af bilen (rødt lys, stoplys,
kødannelser, mv.). Kontrollampen slukker, og motoren
genstarter automatisk i START-
funktion, så snart du ønsker at køre
videre.

blinker i nogle
sekunder for
derefter at slukke. STOP-funktionen er midlertidigt
utilgængelig.
eller
START-funktionen frakobles
automatisk. Se kapitlet "Kørsel - § Stop & Start"
vedrørende særlige tilfælde for
STOP- og START-funktionen.
