INHOUDSOPGAVE
Monochroom display C 43
Kleurendisplay (eMyWay) 45
II - MULTIFUNCTIONELEDISPLAYS 43 Î 46
Ventilatie 47
Automatische airconditioning met
centrale regeling 49
Automatische airconditioning met
gescheiden regeling 52
Programmeerbare verwarming 56
Voorstoelen 60
Achterbank 64
Spiegels 65
Stuurwielverstelling 66
47Î 66
Sleutel met afstandsbediening 67
Alarm 73
Ruitbediening 75
Portieren 77
Achterklep 79
Open dak (Sedan) 82
Glazen panoramadak (Tourer) 83
Brandstoftank 84
Vulpistoolrestrictie (diesel) 85
TOT DE AUTO 67 Î 85
Lichtschakelaar 86
Automatische verlichting 88
Koplampen verstellen 89
Bochtverlichting 90
Ruitenwisserschakelaar 92
Automatisch wissen 93
Plafonniers 94
Sfeerverlichting 96
V - ZICHT 86 Î97
Comfort in de auto 98
Vloermatten 99
Armsteun voorin 99
Voorzieningen bagageruimte 101
VI -VOORZIENINGEN 98Î104
Instrumentenpaneel 26
Boordcomputer 29
Verklikkerlampjes 32
Regelknoppen 42
IN EEN OOGOPSLAG 4 Î 23
I - CONTROLE TIJDENS HET RIJDEN 26 Î 42
Kinderzitjes 105
ISOFIX-kinderzitjes 109
Kinderbeveiliging 113
VII - VEILIG VERVOEREN VAN KINDEREN 105Î113
ECO-RIJDEN 24 Î 25

VII
105
VEILIG VERVOEREN VAN KINDEREN
Hoewel CITROËN bij het ontwerp
van uw auto veel aandacht heeft be-
steed aan veiligheidsvoorzieningen
voor uw kinderen, is hun veiligheid
natuurlijk ook afhankelijk van uzelf.
Volg voor een optimale veiligheid de
volgende adviezen op:


- conform de Europese wetgeving
dienen kinderen jonger dan
12 jaar of kleiner dan 1,50 m
in gehomologeerde, aan het
lichaamsgewicht aangepaste
kinderzitjes
op met veiligheids-
gordels of ISOFIX-bevestigingen
uitgeruste plaatsen te worden
vervoerd * ,

- de veiligste plaats voor het
vervoeren van een kind is
volgens de statistieken een
plaats op de achterbank van
uw auto,


- kinderen tot 9 kg moeten zo-
wel voor- als achterin met de
rug in de rijrichting worden
vervoerd.


CITROËN
beveelt u aan
kinde-
ren op de achterzitplaatsen
van
uw auto te vervoeren:


- met de rug in de rijrichting

tot 2 jaar,

- met het gezicht in de rijrich-
ting
vanaf 2 jaar.
KINDERZITJE OP DEPASSAGIERSSTOEL VOOR


"Met de rug in de rijrichting"
Wanneer een kinderzitje voor het
vervoeren met de rug in de rijrich-
ting op de passagiersstoel voor

wordt geplaatst, moet de airbag aan
passagierszijde zijn uitgeschakeld.
Gebeurt dit niet, dan kan het kind
bij het afgaan van de airbag le-
vensgevaarlijk gewond raken
.

*
De regels voor het vervoeren van
kinderen zijn per land verschillend.
Informeer hiervoor naar de wetge-
ving in uw land.
ALGEMENE INFORMATIE MET
BETREKKING TOT KINDERZITJES

Middelste stand

"Met het gezicht in de rijrichting"
Wanneer een kinderzitje met het ge-
zicht in de rijrichting op de passa-
giersstoel voor
wordt geplaatst, moet
de stoel in de middelste stand van de
voor-/achterwaartse verstelling wor-
den gezet met de rugleuning rechtop
en mag de airbag aan passagierszijde
niet worden uitgeschakeld.

VII
107
VEILIG VERVOEREN VAN KINDEREN
DOOR CITROËN AANBEVOLEN KINDERZITJES
CITROËN levert een complete reeks kinderzitjes met artikelnummer die met een driepuntsveiligheidsgordel
kunnen
worden vastgemaakt:


Groep 0+: vanaf de geboorte tot 13 kg



Groep 1, 2 en 3: van 9 tot 36 kg









L1


"RÖMER Baby-Safe Plus"
Wordt met de rug in de
rijrichting geplaatst.







L2


"KIDDY Comfort Pro"
Voor het vervoer van jonge kinderen
(van 9 tot 18 kg) is het gebruik van de
beschermband verplicht.


Groep 2 en 3: van 15 tot 36 kg









L4


"KLIPPAN Optima"
Vanaf 6 jaar (ongeveer 22 kg): gebruik alleen de zitverhoging.







L5


"RÖMER KIDFIX"
Kan aan de ISOFIX-verankeringen van de auto worden bevestigd.
Het kind wordt beschermd door de veiligheidsgordel.

VII
109
VEILIG VERVOEREN VAN KINDEREN
ISOFIX-BEVESTIGINGEN
Uw auto voldoet aan de nieuwe
ISOFIX-normen
.
De buitenste zitplaatsen achterin
zijn voorzien van goedgekeurde
ISOFIX-bevestigingspunten.

Achterin
De ISOFIX-bevestigingen zorgen
voor een veilige, degelijke en snel-
le montage van het kinderzitje in
uw auto.
De ISOFIX-kinderzitjes
beschik-
ken over twee vergrendelingen
die eenvoudig, na het aanbrengen
van de geleiders (meegeleverd
met het kinderzitje), aan de twee
bevestigingsringen A
kunnen wor-
den verankerd.
Sommige kinderzitjes zijn boven-
dien voorzien van een bovenste
bevestigingsriem
die kan worden
vastgemaakt aan de bovenste be-
vestigingsring B
of C
.
Verwijder, om deze riem aan de
achterzitplaatsen vast te maken,
de hoofdsteun van de achterzit-
plaats en berg deze op. Open het
klepje op de hoedenplank (Sedan)
of aan het dak (Tourer). Bevestig
vervolgens de haak aan de ring B
of C
en span de bovenste beves-
tigingsriem.
Bij een onjuist geplaatst kinderzitje
kan het kind bij een aanrijding ern-
stig letsel oplopen.
De ISOFIX-kinderzitjes die in de
auto gebruikt kunnen worden,
staan vermeld in de tabel.
Sedan
Het systeem is voorzien van 3 be-
vestigingsringen bij elk van de bui-
tenste zitplaatsen achterin:


- twee ringen A
, die zich tussen
de rugleuning en de zitting van
de zitplaats bevinden, aangege-
ven met een sticker,

- de op de hoedenplank bevestig-
de bovenste ring B
. Deze wordt
aan het oog onttrokken door een
klepje met het TOP TETHER-
logo, achter de hoofdsteun
.



Tourer


- twee ringen A
, die zich tussen
de rugleuning en de zitting van
de zitplaats bevinden, aangege-
ven met een sticker,

- de bovenste ring C
die aan het
dak aan de zijde van de baga-
geruimte is bevestigd. Deze ring
wordt door een klepje met het
TOP TETHER-logo aan het oog
onttrokken.

VII
111
VEILIG VERVOEREN VAN KINDEREN
ISOFIX-KINDERZITJE AANBEVOLEN DOOR CITROËN EN GEHOMOLOGEERD VOOR UW AUTO
Dit kinderzitje kan ook worden bevestigd op zitplaatsen die niet zijn voorzien van ISOFIX-bevestigingen. Het is in dat
geval verplicht het kinderzitje met de normale driepunts veiligheidsgordel op de zitplaats van de auto te bevestigen.

Volg bij het plaatsen van het kinderzitje de gebruiksaanwijzing van de fabrikant van het zitje.


RÖMER Babysafe Plus ISOFIX
kinderzitje (gewichtsgroep E)


Groep 0+ : tot 13 kg





Het zitje dient met de rug in de rijrichting te worden geplaatst met behulp
van een ISOFIX-zitverhoging die bevestigd wordt aan de ringen A
.
De steun van de ISOFIX zitverhoging dient zodanig versteld
te worden dat deze op de wagenvloer rust.


RÖMER Duo Plus ISOFIX
(gewichtsgroep B1
)


Groep 1 : van 9 tot 18 kg





Wordt met het gezicht in de rijrichting geplaatst.
Voorzien van een bovenste riem voor verankering aan de bovenste
bevestiging B
, of C
, de TOP TETHER.
Drie standen: rechtop, ruststand en ligstand.

VII
112
VEILIG VERVOEREN VAN KINDEREN
OVERZICHTSTABEL VOOR HET PLAATSEN VAN ISOFIX-KINDERZITJES
Deze tabel, die conform de Europese regelgeving (ECE 16) is opgesteld, toont op welke manier er een kinderzitje kan
worden geplaatst dat kan worden vastgezet op de plaatsen die voorzien zijn van ISOFIX-verankeringspunten.
Voor universeel of semi-universeel gehomologeerde ISOFIX-kinderzitjes geldt dat de ISOFIX-lengtemaat van het kinder-
zitje, aangeduid door de letter A
en G
, naast het ISOFIX-logo op het kinderzitje is aangebracht.


IUF:
Zitplaats geschikt voor het plaatsen van een universeel ISOFIX-kinderzitje met het gezicht in de rijrichting dat vastgezet wordt
met de bovenste riem.

IL-SU:
Zitplaats geschikt voor het plaatsen van een semi-universeel ISOFIX-kinderzitje:


- "met de rug in de rijrichting", voorzien van een bovenste bevestigingsriem of een bevestigingssteun,

- "met het gezicht in de rijrichting", voorzien van een bevestigingssteun,

- een reiswieg, voorzien van een bovenste bevestigingsriem of een bevestigingssteun.
Raadpleeg de paragraaf "Isofi x-bevestigingspunten" voor meer informatie over het vastmaken van de bovenste bevestigingsriem.

X:
Zitplaats niet geschikt voor een ISOFIX-kinderzitje voor de aangegeven lengtemaat.





Gewicht van het kind/
leeftijdsindicatie


Onder de 10 kg
(categorie 0)

Tot circa
6 maanden

Minder dan 10 kg
(categorie 0)


Minder dan 13 kg
(categorie 0+)

Tot circa
1 jaar

Van 9 tot 18 kg (categorie 1)

Van circa 1 tot 3 jaar


Type ISOFIX-kinderzitje



Reiswieg



“rug in rijrichting”



“rug in rijrichting”





“gezicht in rijrichting”





ISOFIX-lengtemaat



F



G



C



D



E



C



D



A



B



B1




Universele en semi-universele
ISOFIX-kinderzitjes die
geplaatst kunnen worden op:


- Zitplaats voorpassagier



X



IL-SU



IL-SU



IUF / IL-SU






- Buitenste zitplaatsen achterin







IL-SU

*


IL-SU



IL-SU



IUF / IL-SU





- Middelste zitplaats achterin




Zitplaats zonder ISOFIX-bevestiging




*
De Isofi x-reiswieg die met de onderste bevestigingspunten op een Isofi x-zitplaats wordt vastgezet, neemt twee zitplaatsen achterin in beslag.

301

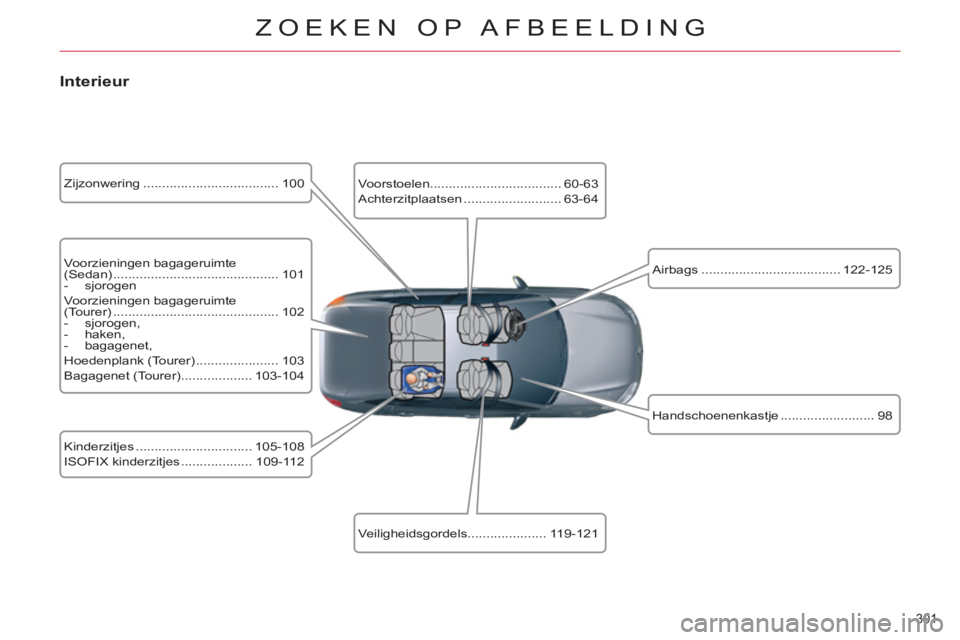

ZOEKEN OP AFBEELDING

Interieur


Voorzieningen bagageruimte
(Sedan) ............................................ 101


- sjorogen
Voorzieningen bagageruimte
(Tourer) ............................................ 102


- sjorogen,

- haken,

- bagagenet,
Hoedenplank (Tourer) ...................... 103
Bagagenet (Tourer)................... 103-104
K inderzitjes ............................... 105-108


ISOFIX kinderzitjes...................109-112


Voorstoelen................................... 60-63
Achterzitplaatsen .......................... 63-64

Veiligheidsgordels..................... 119-121
Airbags ..................................... 122-125
Zijzonwering .................................... 100

Handschoenenkastje ......................... 98

306
TREFWOORDENREGISTER
G Gordelverstelling ................... 119
GPS ....................................... 234
Grootlicht ......................... 86, 181
H Handrem ............... 126, 127, 173
Handrem, elektrisch
bediend ............................... 127
Handsfree set ................ 248, 289
Hill Holder... ........................ ...134
Hill Start Assist ...................... 134
Hoofdsteunen achter ......... 63, 64
Hoofdsteunen verstellen .... 60, 63
Hoofdsteunen vóór ............ 60, 61
Hulpoproep .................... 114, 224
Hulpoproep gelokaliseerd ..... 224
I Identifi catie auto .................... 221
Identifi catieplaatjes
constructeur ........................ 221
Instapverlichting ...................... 96
Instellen van de uitrustingen..... 45
Instrumentenpanelen .............. 26
Interieurfi lter (vervangen) ...... 172
Interieur ontgrendelen ............. 77
Interieurverlichting ................... 94
ISOFIX (bevestigingen) ......... 109
ISOFIX
kinderzitjes ...........109, 111, 112
J JACK-aansluiting ........... 265, 286
K Kaartleeslampjes ..................... 94
Kentekenplaatverlichting ....... 189
Kilometerteller ......................... 42
Kinderbeveiliging ............. 75, 113K Kinderen .................108, 111, 112Kinderen
(veiligheidsvoorzieningen) ..... 105,
108, 109, 111, 112
Kinderzitjes .................... 105, 107
Kinderzitjes
(conventioneel) ............ 107, 108
Klembeveiliging ........... 75, 82, 83
Kleurcode lak ........................ 221
Kleurendisplay met
kaartweergave DT ....... 229, 268
Klokje (instellen) ................ 43, 45
Koelvloeistofniveau ......... 41, 171
Koelvloeistoftemperatuur ........ 41

Koelvloeistoftemperatuurmeter ... 41
Kofferdeksel sluiten ................. 68
Koplampsproeiers ................... 93

Koplampsproeiervloeistofniveau ... 171
Koplampverstelling .................. 89
Kou ........................................ 202
Krik ........................................ 177
L Lampen vervangen ...... 181, 185,
187, 190
Lane Departure
Warning System (LDWS) .... 154
Lekke band ............................ 174
Lichtmetalen velgen .............. 204
Lichtschakelaar ....................... 86
Logboek
waarschuwingsmeldingen ..... 45
Luchtfi lter (vervangen) .......... 172
Luchtrecirculatie ................ 49, 52
Luchttoevoer (bediening) ........ 49
Luchtverdeling ................... 49, 52
Luchtverdeling (zacht) ............. 47M Matte lak ................................ 204
Matten ..................................... 99
Menustructuren
display ................. 268, 292, 294
Milieu ................................. 24, 72
Milieubewust rijden .................. 24
Mistachterlicht ......... 87, 185, 187
Mistlampen vóór ...................... 87
Monochroom
display ................. 282, 292, 294
Monochroom display C ........... 43
Motorenoverzicht ... 207, 210, 216
Motorkap ............................... 162
Motorkapsteun ...................... 162
Motorolie ............................... 170
Motorolieniveau,
controle ......................... 40, 170
Motorolieniveaumeter ...... 40, 170
Motorolietemperatuurmeter ..... 41
Motorruimte ................... 165, 167
MP3 (CD) .............................. 285
Multifunctioneel display ........... 43
Multifunctioneel display
(met autoradio) ...................... 45
Multimediaspelers ................. 260
N Navigatiesysteem .... 231, 232, 239
Neerklappen stoelen achter .... 64
Niveaus controleren ...... 170, 171
Niveaus en
controles ...... 165, 167, 170, 171
Noodbediening achterklep ...... 79
Noodbediening portieren ......... 78
Noodoproep gelokaliseerd ..... 224
O Oliefi lter (vervangen) ............. 172
Olieniveau ....................... 40, 170
Oliepeilstok ...................... 40, 170
