VI
!
98
VOORZIENINGEN
ZONNEKLEPPEN SKILUIK
In de rugleuning van de achterbank,
achter de middenarmsteun, bevindt
zich een luik voor het vervoeren van
lange voorwerpen.

)
Open, als het contact aan is, het
klepje. Het lampje gaat automa-
tisch branden.
Klap de zonneklep neer om te voor-
komen dat u verblind wordt door de
zon.
Schijnt de zon van opzij via de por-
tierruiten naar binnen, maak dan de
zonneklep bij de binnenspiegel los
en klap hem naar de zijruit toe om.
GEKOELD DASHBOARDKASTJE


)
Trek aan de handgreep om het
dashboardkastje te openen.
Het dashboardkastje wordt gekoeld
door een handmatig afsluitbaar ven-
tilatiekanaal B
.
Het bevat twee of drie aansluitingen
C
voor audio-/videoapparatuur en
een SIM-kaarthouder (zie het hoofd-
stuk "Audio en datacommunicatie").
Het dashboardkastje is voorzien van
automatische verlichting.

Openen



)
Klap de middenarmsteun neer.

)
Trek de handgreep van het luik
omlaag.

)
Beweeg het luik omlaag.

)
Voer de lading vanuit de baga-
geruimte door de opening van
het luik.

Zorg ervoor dat de voorwerpen
goed vastzitten, zodat de bestuur-
der er bij het schakelen niet door
wordt gehinderd.
Tijdens het rijden dient het
dashboardkastje gesloten
te blijven.

VIII
123
VEILIGHEID






Frontairbags

De frontairbags beschermen bij een
frontale aanrijding de bestuurder en
voorpassagier om kans op letsel aan
hoofd en borst te beperken.
De bestuurdersairbag is geïnte-
greerd in het stuurwiel en de passa-
giersairbag in het dashboard boven
het dashboardkastje.

Activering
De beide airbags treden gelijktij-
dig in werking - behalve wanneer
de frontairbag aan passagierszijde
is uitgeschakeld - bij een krachtige
frontale aanrijding binnen de zone
voor frontale aanrijdingen ( A
), en
volgen de hartlijn van de auto in het
horizontale vlak naar de achterzijde
van de auto.
De frontairbag wordt opgeblazen
tussen de inzittende voorin de auto
en het dashboard, om de inzittende
op te vangen bij het naar voren be-
wegen.
Uitschakelen
Dit controlelampje brandt op
het display van de dakcon-
sole bij aangezet contact,
zolang de airbag is uitge-
schakeld.
Schakel voor de veiligheid van uw
kind de airbag aan passagierszijde
altijd uit als u een kinderzitje met
de rug in de rijrichting op de voor-
stoel plaatst.
Anders kan een kind bij het afgaan
van de airbag levensgevaarlijk ge-
wond raken.
Inschakelen
Als u het kinderzitje hebt verwijderd,
zet dan de schakelaar 1
weer op
"ON"
om de airbag opnieuw in te
schakelen en zo de veiligheid van
uw passagier te garanderen.

Storing


Als dit pictogram op het display
van het instrumentenpaneel
wordt weergegeven in combi-
natie met een geluidssignaal
en een melding, laat het systeem dan
controleren door het CITROËN-net-
werk of een gekwalifi ceerde werkplaats.
De kans bestaat dat de airbags bij een
zware aanrijding niet afgaan.
U kunt alleen de frontairbag aan pas-
sagierszijde uitschakelen:


)
zet het contact af
, steek de sleutel in
de schakelaar voor uitschakelen van
de airbag aan passagierszijde 1
,


)
draai deze in de stand "OFF"
,

)
verwijder de sleutel zonder de stand
van de schakelaar te veranderen.

Raadpleeg het CITROËN-
netwerk of een gekwalifi -
ceerde werkplaats als dit
controlelampje knippert.
Plaats geen kinderzitje met de rug
in de rijrichting op de voorstoel als
de twee controlelampjes van de air-
bags permanent blijven branden.
Laat dit controleren door het
CITROËN-netwerk of een gekwa-
lifi ceerde werkplaats.

VIII
125
VEILIGHEID













Houd u aan de volgende
veiligheidsvoorschriften voor
een maximale effectiviteit van de
airbags:
Maak er een gewoonte van om nor-
maal rechtop in de voorstoelen te
zitten.
Draag altijd een correct afgestelde
autogordel.
Zorg dat er zich niets bevindt tussen
de airbag en de inzittenden (kinde-
ren, huisdieren, objecten...). Dit kan
de goede werking van de airbag be-
lemmeren en/of de inzittende bij het
opblazen van de airbag verwonden.
Laat na een aanrijding of diefstal
van uw auto de airbagsystemen
controleren.
Werkzaamheden aan airbagsyste-
men mogen uitsluitend door het
CITROËN-netwerk of door een ge-
kwalifi ceerde werkplaats worden uit-
gevoerd.
Zelfs als alle bovenstaande voor-
schriften worden nageleefd, blijft
de kans bestaan op letsel of lichte
brandwonden aan het hoofd, de
borst of de armen als de airbag
wordt geactiveerd. De airbag wordt
namelijk zeer snel opgeblazen (bin-
nen enkele milliseconden) en loopt
vervolgens even snel leeg, waarbij
de warme gassen via de daarvoor
bestemde openingen naar buiten
stromen.
Airbags vóór
Houd het stuurwiel niet aan de spa-
ken vast en laat uw handen niet op
het stuurwielkussen rusten.
De voorpassagier mag zijn voeten
niet op het dashboard laten rusten.
Het is raadzaam niet te roken in de
auto. Als de airbag wordt opgebla-
zen, kunnen brandende sigaretten
of een pijp brandwonden of ander
letsel veroorzaken.
Verwijder het stuurwiel nooit, maak
geen gaten in de stuurwielbekleding
en sla er niet op.



Zijairbags
Bedek de stoelen uitsluitend met
daarvoor goedgekeurde stoelhoe-
zen, die in combinatie met actieve
zijairbags gebruikt kunnen worden.
Voor informatie over de stoelhoezen
die geschikt zijn voor uw auto kunt u
zich wenden tot het CITROËN-net-
werk (zie hoofdstuk "Praktische in-
formatie - § Accessoires").
Bevestig nooit iets aan de rugleu-
ning van de stoelen (kleding...): dit
zou bij het afgaan van de airbags
kunnen leiden tot verwondingen aan
armen of borstkas.
Ga niet onnodig dicht tegen het por-
tierpaneel zitten.
Windowairbags
Bevestig nooit iets op de hemelbe-
kleding; dit zou bij het afgaan van
de windowairbags kunnen leiden tot
hoofdletsel.
Demonteer nooit de handgrepen
van het dak (indien aanwezig); deze
maken deel uit van de bevestiging
van de windowairbags.

IX
138
RIJDEN
De stand van de selectiehendel en
de schakelmodus worden weerge-
geven in display C
.
U kunt de insgeschakelde stand ook
afl ezen van het display van de se-
lectiehendel.


Weergave op het instrumentenpaneel

Starten van de auto



)
Selecteer de stand N
om de mo-
tor te starten.

)
Houd het rempedaal ingetrapt.

)

Start de motor.
N
verschijnt op het display in het
dashboard.

De aanduiding N
op het display
knippert als u de motor probeert te
starten zonder dat de selectiehen-
del in de stand N
staat.


)
Selecteer de eerste versnelling
(stand M
of A
) of de achteruitver-
snelling (stand R
).

)
Zet de handrem vrij, als deze
niet automatisch wordt bediend.

)
Neem uw voet van het rempe-
daal en geef gas.


)
Houd het rempedaal ingetrapt,
terwijl u de selctiehendel naar
voren verplaatst.


Achteruitversnelling

Schakel pas in de achteruit-
versnelling als de auto stil-
staat.
Om schokken te vermijden, geeft u
niet meteen na het selecteren van
de versnelling gas.


Neutraalstand

Schakel nooit in de stand N

als de auto rijdt.

X
!
170
ONDERHOUD






NIVEAUS CONTROLEREN
















Motorolieniveau


Het motorolieniveau kan bij
aangezet contact worden
gecontroleerd via de mo-
torolieniveaumeter op het
instrumentenpaneel, of met
de oliepeilstok.
Een handmatige controle van het
motorolieniveau is alleen betrouw-
baar als de auto op een vlakke, hori-
zontale ondergrond staat en de mo-
tor minstens 30 minuten niet heeft
gedraaid.
Het is normaal dat u tussen twee
onderhoudsbeurten door olie moet
bijvullen. CITROËN adviseert u om
elke 5000 km het olieniveau te con-
troleren en, indien nodig, olie bij te
vullen.
Na het bijvullen zal de olieniveaume-
ter op het dashboard bij het aanzet-
ten van het contact na 30 minuten
de juiste waarde aangeven.
Laat in het geval van een sterk gedaald
niveau het desbetreffende circuit con-
troleren door het CITROËN-netwerk of
door een gekwalifi ceerde werkplaats.
Controleer de onderstaande niveaus
regelmatig en vul indien nodig bij,
tenzij anders aangegeven.

Let bij werkzaamheden onder de
motorkap goed op, want bepaalde
delen van de motor kunnen zeer
heet zijn (kans op brandwonden).


Olie verversen
Raadpleeg het onderhoudsboekje
voor het verversingsinterval voor uw
auto.
Om een verminderde betrouw-
baarheid van de motor en de
emissieregeling te voorkomen,
is het gebruik van additieven in
de motorolie niet toegestaan.

Type motorolie
Gebruik de door de fabrikant aan-
bevolen motorolie voor uw auto en
motoruitvoering.












Remvloeistofniveau

Het remvloeistofniveau dient
zich zo dicht mogelijk bij het
merkteken "MAXI" te bevin-
den. Controleer indien dit
niet het geval is of de rem-
blokken van uw auto zijn versleten.

Remvloeistof verversen
Raadpleeg het onderhoudsboekje
voor het voorgeschreven verver-
singsinterval.

Type remvloeistof
Gebruik de door de fabrikant voor-
geschreven remvloeistof die voldoet
aan de DOT4-norm.












Stuurbekrachtigingsvloeistofniveau
of niveau vloeistof
stuurbekrachtiging en vering
Neem voor het bijvullen van
het niveau contact op met het
CITROËN-netwerk of een
gekwalifi ceerde werkplaats.















Oliepeilstok
2 merktekens op de peil-
stok:

A
= maxi; overschrijd nim-
mer dit niveau.

B
= mini; vul het niveau bij
via de olievuldop. Gebruik
de motoroliesoort die is
voorgeschreven voor het
type motor in uw auto.

XI
190
PRAKTISCHE INFORMATIE











Lampen vervangen in het
interieur

Plafondlampjes



)
Wip het glaasje van de plafonnier los
om de lamp te kunnen bereiken.


Lamp:
W 5W

Leeslampje achter (Tourer)


)
Wip het glaasje van het leeslampje
los om de lamp te kunnen bereiken.


Lamp:
W 5W
Leeslampje


)
Wip het glaasje los.


)
Verwijder, indien nodig, om bij de
lamp te kunnen komen het schot
van het desbetreffende leeslampje.



Bagageruimteverlichting


)
Wip het glaasje los. Gebruik een
W 5W-lamp.


Dorpelverlichting


)
Wip het glaasje los. Gebruik een
W 5W-lamp.

Beenruimteverlichting


)
Wip het glaasje los. Gebruik een
W 5 W-lamp.


Dashboardkastje


)
Wip het glaasje los. Gebruik een
W 5W-lamp.

XI
191
PRAKTISCHE INFORMATIE

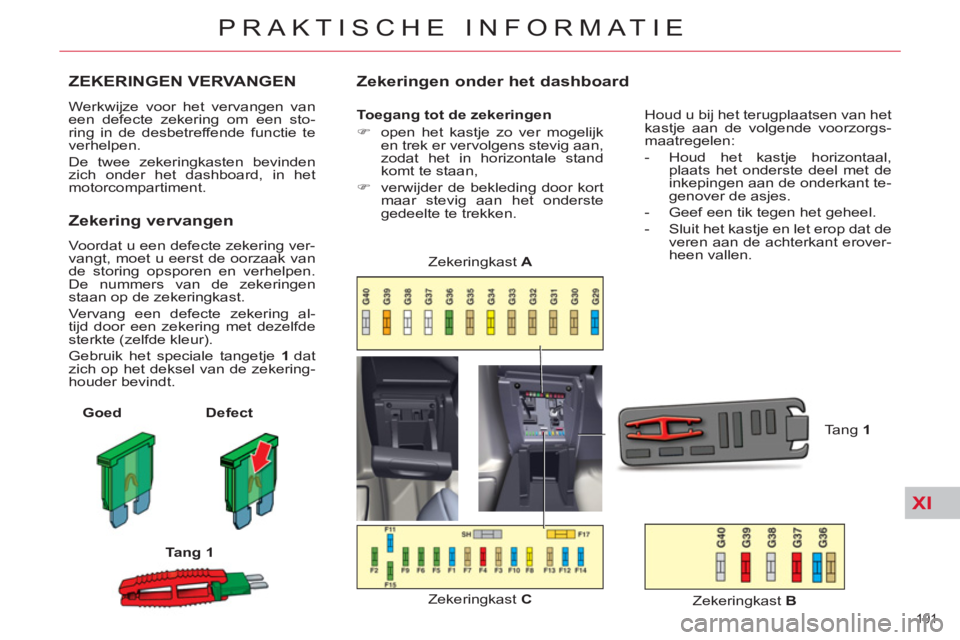

ZEKERINGEN VERVANGEN
Werkwijze voor het vervangen van
een defecte zekering om een sto-
ring in de desbetreffende functie te
verhelpen.
De twee zekeringkasten bevinden
zich onder het dashboard, in het
motorcompartiment.

Zekering vervangen

Voordat u een defecte zekering ver-
vangt, moet u eerst de oorzaak van
de storing opsporen en verhelpen.
De nummers van de zekeringen
staan op de zekeringkast.
Vervang een defecte zekering al-
tijd door een zekering met dezelfde
sterkte (zelfde kleur).
Gebruik het speciale tangetje 1
dat
zich op het deksel van de zekering-
houder bevindt.

Goed

Defect


Tang 1




Zekeringen onder het dashboard


Toegang tot de zekeringen


)
open het kastje zo ver mogelijk
en trek er vervolgens stevig aan,
zodat het in horizontale stand
komt te staan,

)
verwijder de bekleding door kort
maar stevig aan het onderste
gedeelte te trekken.
Zekeringkast C
Zekeringkast A

Tang 1

Houd u bij het terugplaatsen van het
kastje aan de volgende voorzorgs-
maatregelen:


- Houd het kastje horizontaal,
plaats het onderste deel met de
inkepingen aan de onderkant te-
genover de asjes.

- Geef een tik tegen het geheel.

- Sluit het kastje en let erop dat de
veren aan de achterkant erover-
heen vallen.
Zekeringkast B

XI
193
PRAKTISCHE INFORMATIE
ZEKERINGKAST C



Zekeringnr.




Stroomsterkte




Functie




F1



15 A

Achterruitenwisser (Tourer)


F2



30 A

Relais vergrendeling en supervergrendeling


F3



5 A

Airbags


F4



10 A

Automatische versnellingsbak - Module extra verwarming (Diesel) - Elektrochrome spiegels


F5



30 A

Ruitbediening voor - Open dak - Instapverlichting voorpassagier - Verstelling buitenspiegel
aan passagierszijde


F6



30 A

Ruitbediening achter


F7



5 A

Verlichting make-upspiegel - Verlichting dashboardkastje - Plafonniers - Zaklamp (Tourer)


F8



20 A

Autoradio - CD-wisselaar - Bedieningstoetsen op het stuurwiel - Display -
Bandenspanningcontrole - Computer elektrisch bediende achterklep


F9



30 A

Aansteker - 12V-aansluiting vóór


F10



15 A

Alarm - Bediening op het stuurwiel, verlichting en ruitenwissers


F11



15 A

Contactslot met circuit lage stroomsterkte


F12



15 A

Elektrisch bediende bestuurdersstoel - Instrumentenpaneel - Waarschuwingslampjes
niet-vastgemaakte autogordels - Bediening airconditioning


F13



5 A

BSM - Onderbrekingsrelais pomp hydraulische vering - Voeding van de airbagcomputer


F14



15 A

Regen-/lichtsterktesensor - Parkeerhulp - Elektrisch bediende passagiersstoel -
Aanhangermodule - Computer hifi -versterker - Handsfree kit - Lane departure warning
System


F15



30 A

Relais vergrendeling en supervergrendeling


F17



40 A

Achterruitverwarming - Verwarmde buitenspiegels


FSH



SHUNT

TRANSPORT- EN OPSLAGSHUNT
