2014 CITROEN C4 SPACETOURER Eksploatavimo vadovas (in Lithuanian)

.
415

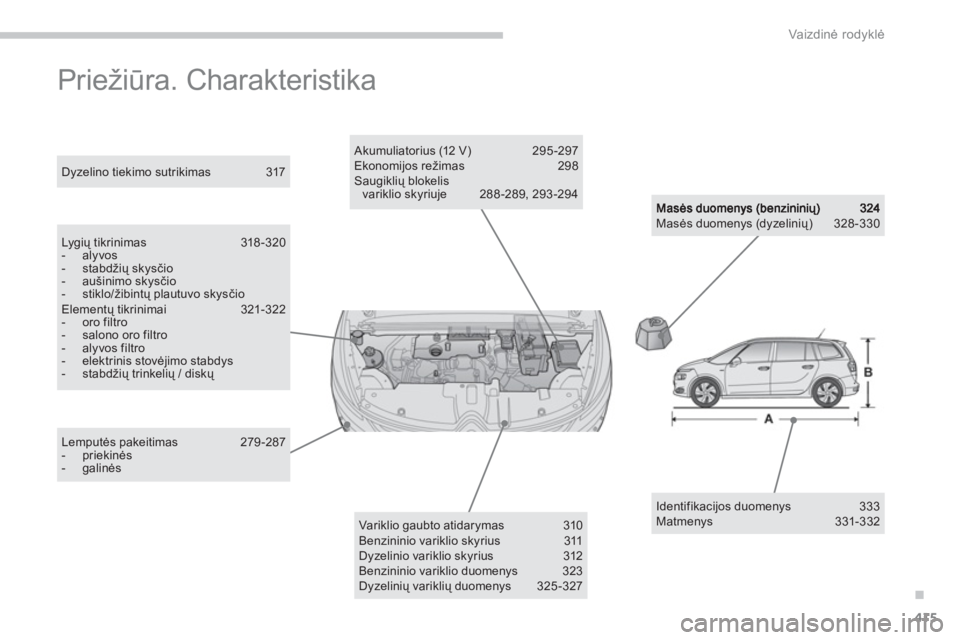

Vaizdinė rodyklė

Priežiūra. Charakteristika
Masės duomenys (dyzelinių) 328 -330
Dyzelino tiekimo sutrikimas 317
Lygių tikrinimas 318 -320- alyvos - stabdžių skysčio- aušinimo skysčio - stiklo/

03-13

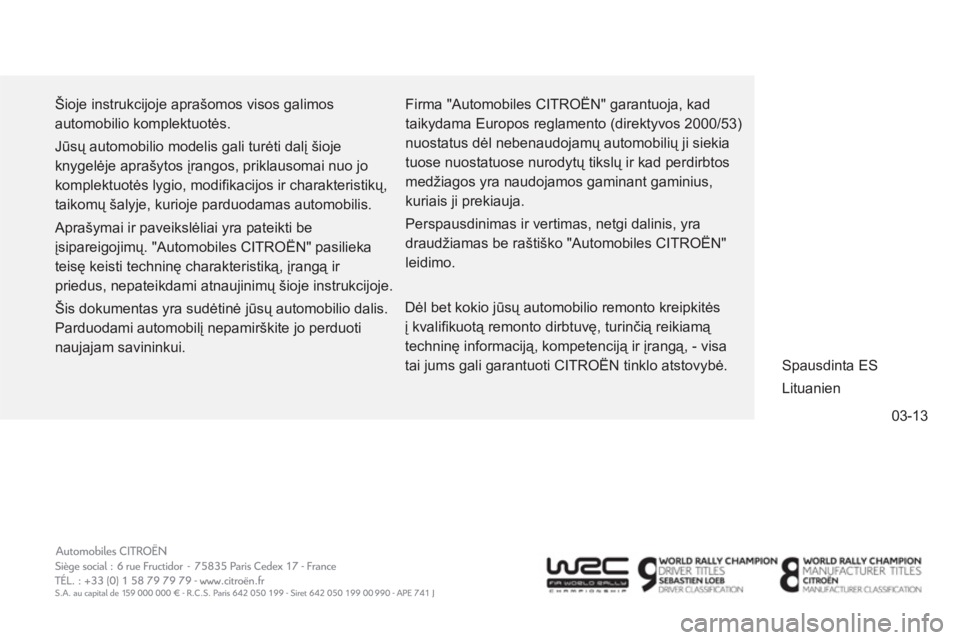

Šioje instrukcijoje aprašomos visos galimos
automobilio komplektuotės.
Jūsų automobilio modelis gali turėti dalį šioje
knygelėje aprašytos įrangos, priklausomai nuo jo
komplektuotės lygio, modifi kacijos ir charakteristikų,
taikomų šalyje, kurioje parduodamas automobilis.
Aprašymai ir paveikslėliai yra pateikti be
įsipareigojimų. "Automobiles CITROËN" pasilieka
teisę keisti techninę charakteristiką, įrangą ir
priedus, nepateikdami atnaujinimų šioje instrukcijoje.
Šis dokumentas yra sudėtinė jūsų automobilio dalis.
Parduodami automobilį nepamirškite jo perduoti
naujajam savininkui.
Firma "Automobiles CITROËN" garantuoja, kad
taikydama Europos reglamento (direktyvos 2000/53)
nuostatus dėl nebenaudojamų automobilių ji siekia
tuose nuostatuose nurodytų tikslų ir kad perdirbtos
medžiagos yra naudojamos gaminant gaminius,
kuriais ji prekiauja.
Perspausdinimas ir vertimas, netgi dalinis, yra
draudžiamas be raštiško "Automobiles CITROËN"
leidimo.
Spausdinta ES
Lituanien
Dėl bet kokio jūsų automobilio remonto kreipkitės
į kvalifi
kuotą remonto dirbtuvę, turinčią reikiamą
techninę informaciją, kompetenciją ir įrangą, - visa
tai jums gali garantuoti CITROËN tinklo atstovybė.

CRÉATIVE TECHNOLOGIE
2013 – DOCUMENTATION DE BORD4DconceptDiadeisEdipro
13B78.0291
Lituanien

2
Veikimo kontrolė

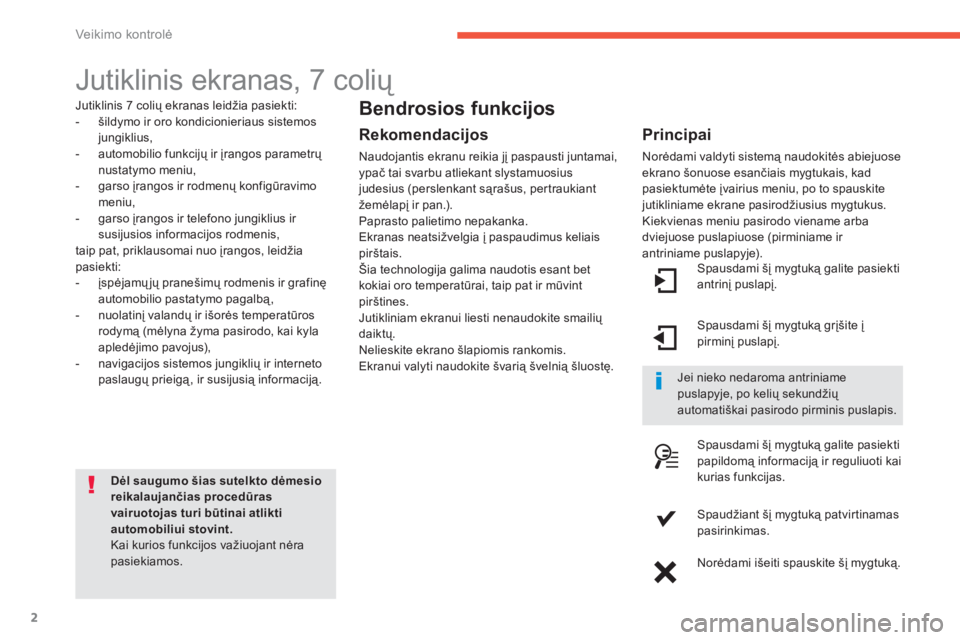

Jutiklinis ekranas, 7 colių


Jutiklinis 7 colių ekranas leidžia pasiekti:


- šildymo ir oro kondicionieriaus sistemos
jungiklius,

- automobilio funkcijų ir įrangos parametrų
nustatymo meniu,

- garso įrangos ir rodmenų konfigūravimo
meniu,

- garso įrangos ir telefono jungiklius ir
susijusios informacijos rodmenis,
taip pat, priklausomai nuo įrangos, leidžia
pasiekti:


- įspėjamųjų pranešimų rodmenis ir grafinę
automobilio pastatymo pagalbą,

- nuolatinį valandų ir išorės temperatūros
rodymą (mėlyna žyma pasirodo, kai kyla
apledėjimo pavojus),

- navigacijos sistemos jungiklių ir interneto
paslaugų prieigą, ir susijusią informaciją.




Dėl saugumo šias sutelkto dėmesio
reikalaujančias procedūras
vairuotojas turi būtinai atlikti
automobiliui stovint.

Kai kurios funkcijos važiuojant nėra
pasiekiamos.



Bendrosios funkcijos


Rekomendacijos

Naudojantis ekranu reikia jį paspausti juntamai,
ypač tai svarbu atliekant slystamuosius
judesius (perslenkant sąrašus, pertraukiant
žemėlapį ir pan.).
Paprasto palietimo nepakanka.
Ekranas neatsižvelgia į paspaudimus keliais
pirštais.
Šia technologija galima naudotis esant bet
kokiai oro temperatūrai, taip pat ir mūvint
pirštines.
Jutikliniam ekranui liesti nenaudokite smailių
daiktų.
Nelieskite ekrano šlapiomis rankomis.
Ekranui valyti naudokite švarią švelnią šluostę.
Spausdami šį mygtuką galite pasiekti
antrinį puslapį.

Spausdami šį mygtuką grįšite į
pirminį puslapį.

Spausdami šį mygtuką galite pasiekti
papildomą informaciją ir reguliuoti kai
kurias funkcijas.

Spaudžiant šį mygtuką patvirtinamas
pasirinkimas.

Norėdami išeiti spauskite šį mygtuką
.



Principai

Norėdami valdyti sistemą naudokitės abiejuose
ekrano šonuose esančiais mygtukais, kad
pasiektumėte įvairius meniu, po to spauskite
jutikliniame ekrane pasirodžiusius mygtukus.
Kiekvienas meniu pasirodo viename arba
dviejuose puslapiuose (pirminiame ir
antriniame puslapyje).

Jei nieko nedaroma antriniame
puslapyje, po kelių sekundžių
automatiškai pasirodo pirminis puslapis.

1
3
Veikimo kontrolė


Funkcijų, kurių parametrai
keičiami, būsena

Kai kurios funkcijos turi joms skirtą mygtuką, su
kuriuo susieta kontrolinė lemputė.
Užsidegusi ši lemputė rodo, ar funkcija yra
įjungta, ar išjungta.
Žalia lemputė: jūs įjungėte atitinkamą funkciją.
Oranžinė lemputė: jūs išjungėte atitinkamą
funkciją.


1.
Meniu " Oro kondicionavimas
".
Leidžia tvarkyti įvairius temperatūros,
oro srauto stiprumo ir kt. nustatymus. Žr.
skyrius "Šildymas", "Ranka reguliuojamas
oro kondicionierius" ir "Automatinis oro
kondicionierius".

2.
Meniu " Vairavimo pagalba
".
Leidžia įjungti, išjungti ir nustatyti tam tikrų
funkcijų parametrus.

3.
Meniu " Media
".
Žr. skyrių "Garso ir telematikos įranga".

4.
Meniu " Navigacija
" * .
Žr. skyrių "Garso ir telematikos įranga"

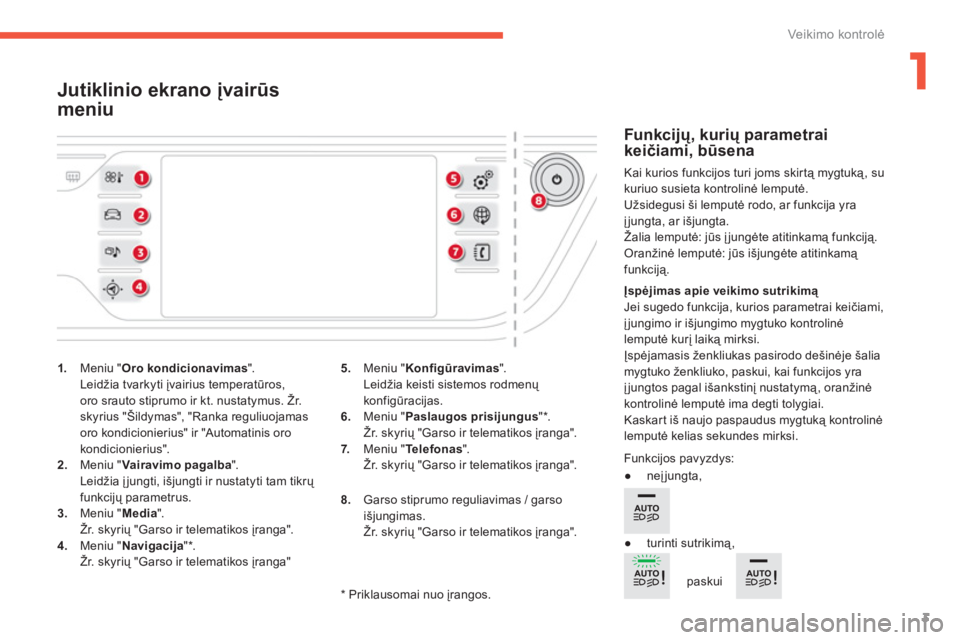

Jutiklinio ekrano įvairūs
meniu

5.
Meniu " Konfigūravimas
".
Leidžia keisti sistemos rodmenų
konfigūracijas.

6.
Meniu " Paslaugos prisijungus
" * .
Žr. skyrių "Garso ir telematikos įranga".

7.
Meniu " Te l e f o n a s
".
Žr. skyrių "Garso ir telematikos įranga".


8.
Garso stiprumo reguliavimas / garso
išjungimas.
Žr. skyrių "Garso ir telematikos įranga".



*
Priklausomai nuo įrangos.

Įspėjimas apie veikimo sutrikimą

Jei sugedo funkcija, kurios parametrai keičiami,
įjungimo ir išjungimo mygtuko kontrolinė
lemputė kurį laiką mirksi.
Įspėjamasis ženkliukas pasirodo dešinėje šalia
mygtuko ženkliuko, paskui, kai funkcijos yra
įjungtos pagal išankstinį nustatymą, oranžinė
kontrolinė lemputė ima degti tolygiai.
Kaskart iš naujo paspaudus mygtuką
kontrolinė
lemputė kelias sekundes mirksi.

Funkcijos pavyzdys:



●
neįjungta,




●
turinti sutrikimą,


paskui

4
Veikimo kontrolė

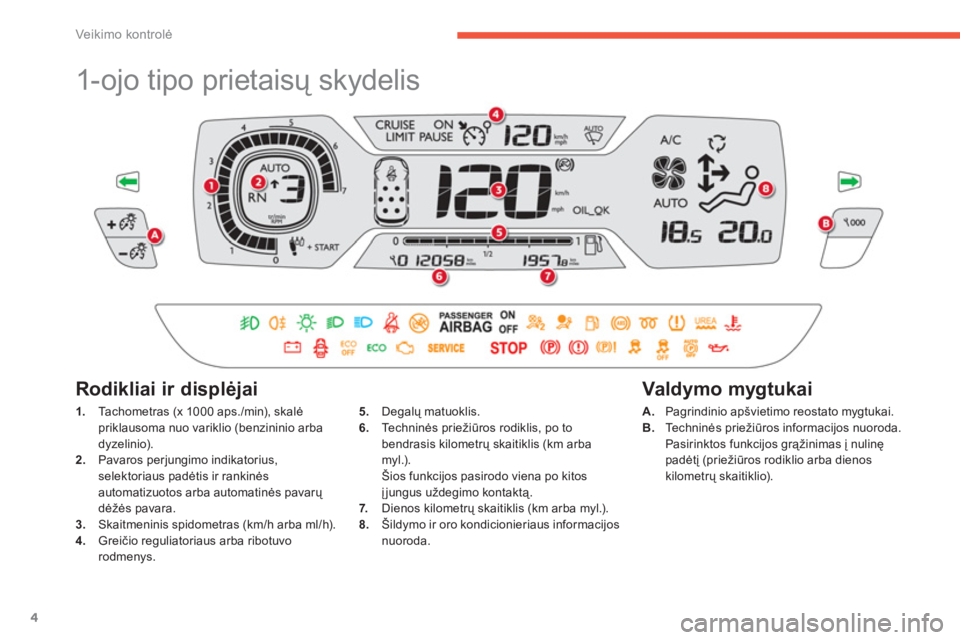

1-ojo tipo prietaisų skydelis




1.
Tachometras (x 1000 aps./min), skalė
priklausoma nuo variklio (benzininio arba
dyzelinio).

2.
Pavaros perjungimo indikatorius,
selektoriaus padėtis ir rankinės
automatizuotos arba automatinės pavarų
dėžės pavara.

3.
Skaitmeninis spidometras (km/h arba ml/h).

4.
Greičio reguliatoriaus arba ribotuvo
rodmenys.

Rodikliai ir displėjai


5.
Degalų matuoklis.

6.
Te c h n i nės priežiūros rodiklis, po to
bendrasis kilometrų skaitiklis (km arba
myl.).
Šios funkcijos pasirodo viena po kitos
įjungus uždegimo kontaktą.

7.
Dienos kilometrų skaitiklis (km arba myl.).

8.
Šildymo ir oro kondicionieriaus informacijos
nuoroda.



A.
Pagrindinio apšvietimo reostato mygtukai.

B.
Te c h n i nės priežiūros informacijos nuoroda.
Pasirinktos funkcijos grąžinimas į nulinę
padėtį (priežiūros rodiklio arba dienos
kilometrų skaitiklio).



Valdymo mygtukai

1
5
Veikimo kontrolė

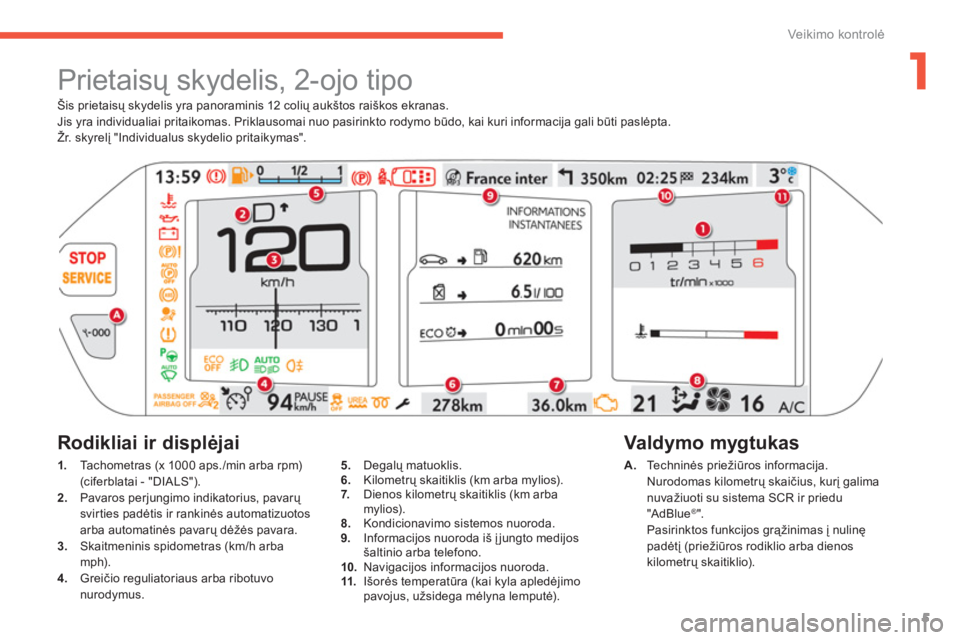

Šis prietaisų skydelis yra panoraminis 12 colių aukštos raiškos ekranas.
Jis yra individualiai pritaikomas. Priklausomai nuo pasirinkto rodymo būdo, kai kuri informacija gali būti paslėpta.
Žr. skyrelį "Individualus skydelio pritaikymas".









Prietaisų skydelis, 2-ojo tipo




1.
Tachometras (x 1000 aps./min arba rpm)
(ciferblatai - "DIALS").

2.
Pavaros perjungimo indikatorius, pavarų
svirties padėtis ir rankinės automatizuotos
arba automatinės pavarų dėžės pavara.

3.
Skaitmeninis spidometras (km/h arba
mph).

4.
Greičio reguliatoriaus arba ribotuvo
nurodymus.

A.
Te c h n i nės priežiūros informacija.
Nurodomas kilometrų skaičius, kurį galima
nuvažiuoti su sistema SCR ir priedu
"AdBlue
®".
Pasirinktos funkcijos grąžinimas į nulinę
padėtį (priežiūros rodiklio arba dienos
kilometrų skaitiklio).



Valdymo mygtukas

Rodikliai ir displėjai


5.
Degalų matuoklis.

6.
Kilometrų skaitiklis (km arba mylios).

7.
Dienos kilometrų skaitiklis (km arba
mylios).

8.
Kondicionavimo sistemos nuoroda.

9.
Informacijos nuoroda iš įjungto medijos
šaltinio arba telefono.

10.
Navigacijos informacijos nuoroda.

11.
Išorės temperatūra (kai kyla apledėjimo
pavojus, užsidega mėlyna lemputė).
