2014 CITROEN C4 AIRCROSS stop start

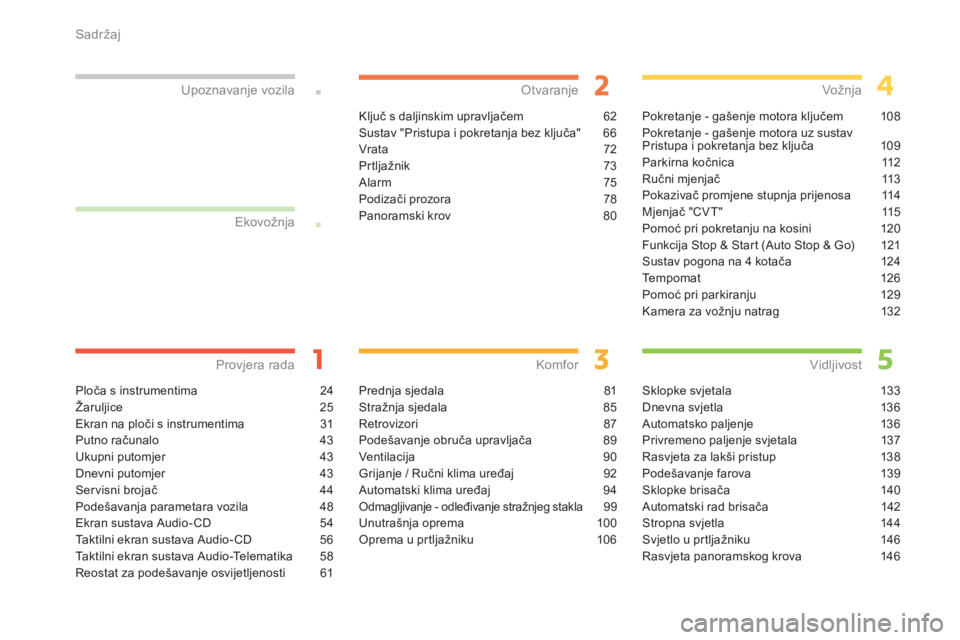

Sadržaj
Ploča s instrumentima 24
Žaruljice 25
Ekran na ploči s instrumentima 31
Putno računalo 43
Ukupni putomjer 43
Dnevni putomjer 43
Servisni brojač 44
Podešavanja parametara vozila 48
Ekran sustava Audio- CD 54
Taktilni ekran sustava Audio- CD 56
Taktilni ekran sustava Audio-Telematika 58
Reostat za podešavanje osvijetljenosti 61
Provjera rada Upoznavanje vozila
Ključ s daljinskim upravljačem 62
Sustav "Pristupa i pokretanja bez ključa" 66
Vrata 72
Prtljažnik 73
Alarm 75
Podizači prozora 78
Panoramski krov 80
Otvaranje
Prednja sjedala 81
Stražnja sjedala 85
Retrovizori 87
Podešavanje obruča upravljača 89
Ventilac ija 9 0
Grijanje / Ručni klima uređaj 92
Automatski klima uređaj 94
Odmagljivanje - odleđivanje stražnjeg stakla 99
Unutrašnja oprema 100
Oprema u prtljažniku 106
Komfor
Pokretanje - gašenje motora ključem 108
Pokretanje - gašenje motora uz sustav
Pristupa i pokretanja bez ključa 109
Parkirna kočnica 112
Ručni mjenjač 113
Pokazivač promjene stupnja prijenosa 114
Mjenjač "CVT" 115
Pomoć pri pokretanju na kosini 120
Funkcija Stop & Start (Auto Stop & Go) 121
Sustav pogona na 4 kotača 124
Te m p o m a t 12 6
Pomoć pri parkiranju 129
Kamera za vožnju natrag 132
Vožnja
Sklopke svjetala 133
Dnevna svjetla 136
Automatsko paljenje 136
Privremeno paljenje svjetala 137
Rasvjeta za lakši pristup 138
Podešavanje farova 139
Sklopke brisača 140
Automatski rad brisača 142
Stropna svjetla 144
Svjetlo u prtljažniku 146
Rasvjeta panoramskog krova 146
Vidljivost Ekovožnja

4

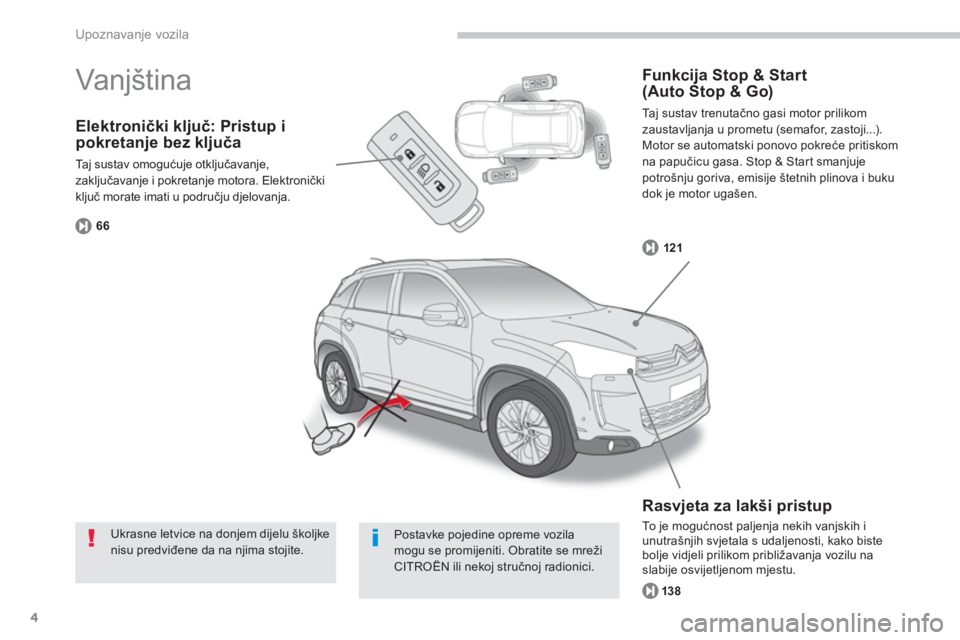

Upoznavanje vozila

Elektronički ključ: Pristup i
pokretanje bez ključa

Taj sustav omogućuje otključavanje,
zaključavanje i pokretanje motora. Elektronički
ključ morate imati u području djelovanja.
66

Rasvjeta za lakši pristup

To j e m o g ućnost paljenja nekih vanjskih i
unutrašnjih svjetala s udaljenosti, kako biste
bolje vidjeli prilikom približavanja vozilu na
slabije osvijetljenom mjestu.
138
Vanjština

Funkcija Stop & Start
(Auto Stop & Go)
Taj sustav trenutačno gasi motor prilikom
zaustavljanja u prometu (semafor, zastoji...).
Motor se automatski ponovo pokreće pritiskom
na papučicu gasa. Stop & Start smanjuje
potrošnju goriva, emisije štetnih plinova i buku
dok je motor ugašen.
121

Ukrasne letvice na donjem dijelu školjke
nisu predviđene da na njima stojite.
Postavke pojedine opreme vozila
mogu se promijeniti. Obratite se mreži
CITROËN ili nekoj stručnoj radionici.

.
11
Upoznavanje vozila

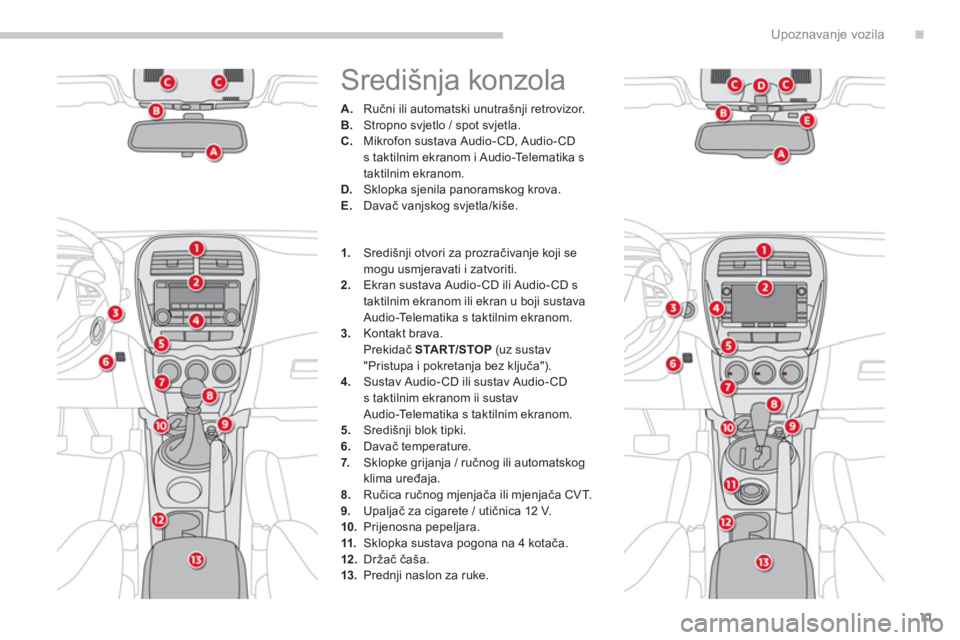

Središnja konzola




A.
Ručni ili automatski unutrašnji retrovizor.

B.
Stropno svjetlo / spot svjetla.

C.
Mikrofon sustava Audio- CD, Audio- CD
s taktilnim ekranom i Audio-Telematika s
taktilnim ekranom.

D.
Sklopka sjenila panoramskog krova.

E.
Davač vanjskog svjetla/kiše.




1.
Središnji otvori za prozračivanje koji se
mogu usmjeravati i zatvoriti.

2.
Ekran sustava Audio- CD ili Audio- CD s
taktilnim ekranom ili ekran u boji sustava
Audio-Telematika s taktilnim ekranom.

3.
Kontakt brava.
Prekidač START/STOP
(uz sustav
"Pristupa i pokretanja bez ključa").

4.
Sustav Audio- CD ili sustav Audio- CD
s taktilnim ekranom ii sustav
Audio-Telematika s taktilnim ekranom.

5.
Središnji blok tipki.

6.
Davač temperature.

7.
Sklopke grijanja / ručnog ili automatskog
klima uređaja.

8.
Ručica ručnog mjenjača ili mjenjača CVT.

9.
Upaljač za cigarete / utičnica 12 V.

10.
Prijenosna pepeljara.

11.
Sklopka sustava pogona na 4 kotača.

12 .
Držač čaša.

13.
Prednji naslon za ruke.

18

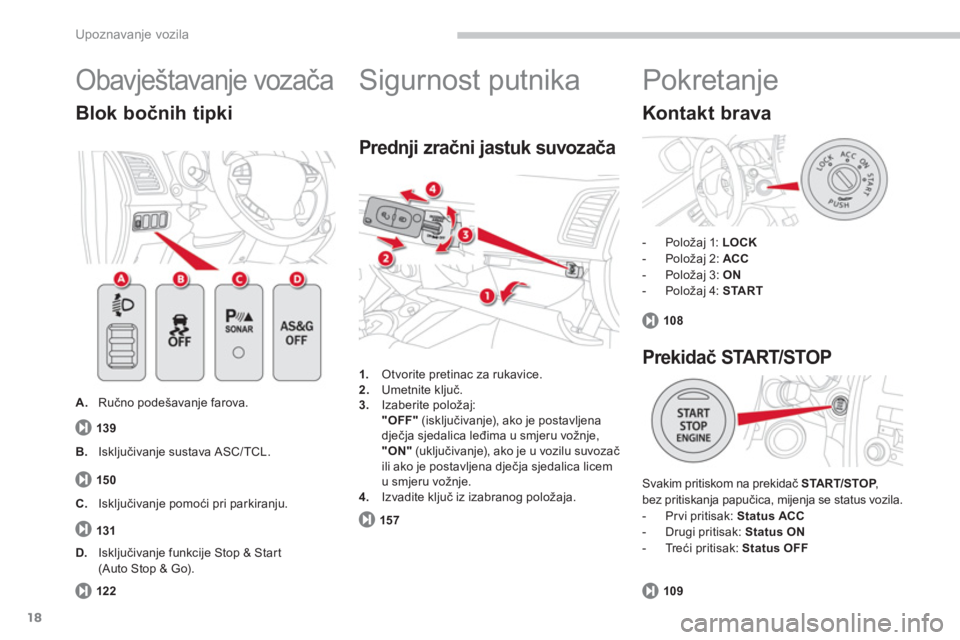

Upoznavanje vozila
Obavještavanje vozača
A.
Ručno podešavanje farova.


Blok bočnih tipki





1.
Otvorite pretinac za rukavice.

2.
Umetnite ključ.

3.
Izaberite položaj:
"OFF"
(isključivanje), ako je postavljena
dječja sjedalica leđima u smjeru vožnje,
"ON"
(uključivanje), ako je u vozilu suvozač
ili ako je postavljena dječja sjedalica licem
u smjeru vožnje.

4.
Izvadite ključ iz izabranog položaja.


Prednji zračni jastuk suvozača


B.
Isključivanje sustava ASC/ TCL.

C.
Isključivanje pomoći pri parkiranju.

Sigurnost putnika


D.
Isključivanje funkcije Stop & Start
(Auto Stop & Go).


Pokretanje



- Položaj 1: LOCK


- Položaj 2: ACC


- Položaj 3: ON


- Položaj 4: START



Svakim pritiskom na prekidač START/STOP
,
bez pritiskanja papučica, mijenja se status vozila.


- Pr vi pritisak: Status ACC


- Drugi pritisak: Status ON


- Tr eći pritisak: Status OFF





Kontakt brava


Prekidač START/STOP
139
15 0
131
122157108
109

20
Upoznavanje vozila

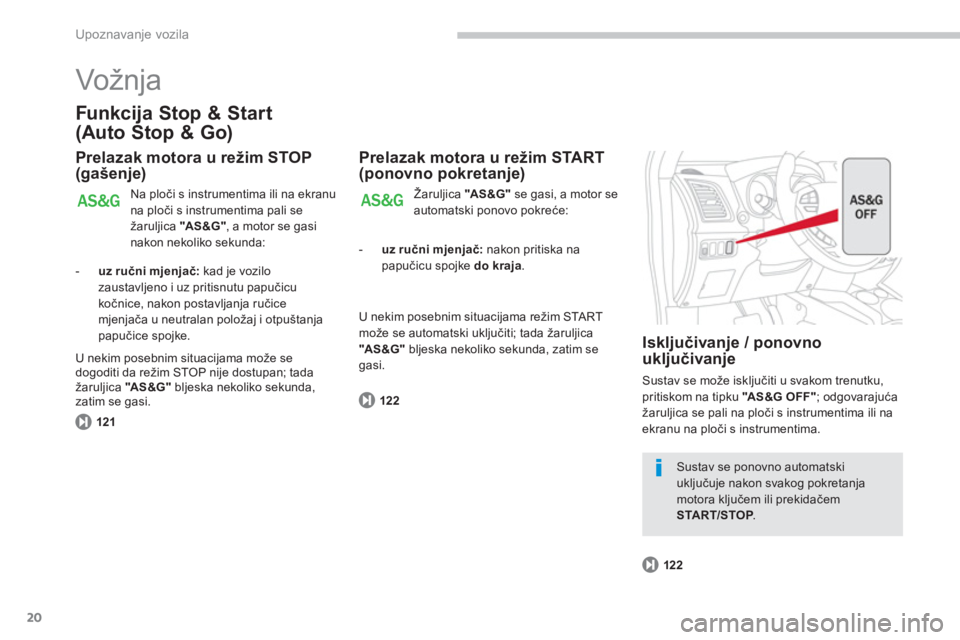

Vožnja


Funkcija Stop & Start
(Auto Stop & Go)

Prelazak motora u režim STOP
(gašenje)
Na ploči s instrumentima ili na ekranu
na ploči s instrumentima pali se
žaruljica "AS &G"
, a motor se gasi
nakon nekoliko sekunda:

Prelazak motora u režim START
(ponovno pokretanje)

Isključivanje / ponovno
uključivanje

Sustav se može isključiti u svakom trenutku,
pritiskom na tipku "AS &G O FF "
; odgovarajuća
žaruljica se pali na ploči s instrumentima ili na
ekranu na ploči s instrumentima.
Sustav se ponovno automatski
uključuje nakon svakog pokretanja
motora ključem ili prekidačem
START/STOP
.
Žaruljica "AS &G"
se gasi, a motor se
automatski ponovo pokreće:


- uz ručni mjenjač:
nakon pritiska na
papučicu spojke do kraja
.


- uz ručni mjenjač:
kad je vozilo
zaustavljeno i uz pritisnutu papučicu
kočnice, nakon postavljanja ručice
mjenjača u neutralan položaj i otpuštanja
papučice spojke. U nekim posebnim situacijama režim START
može se automatski uključiti; tada žaruljica
"AS &G"
bljeska nekoliko sekunda, zatim se
gasi. U nekim posebnim situacijama može se
dogoditi da režim STOP nije dostupan; tada
žaruljica "AS &G"
bljeska nekoliko sekunda,
zatim se gasi.
121122
122

1
29

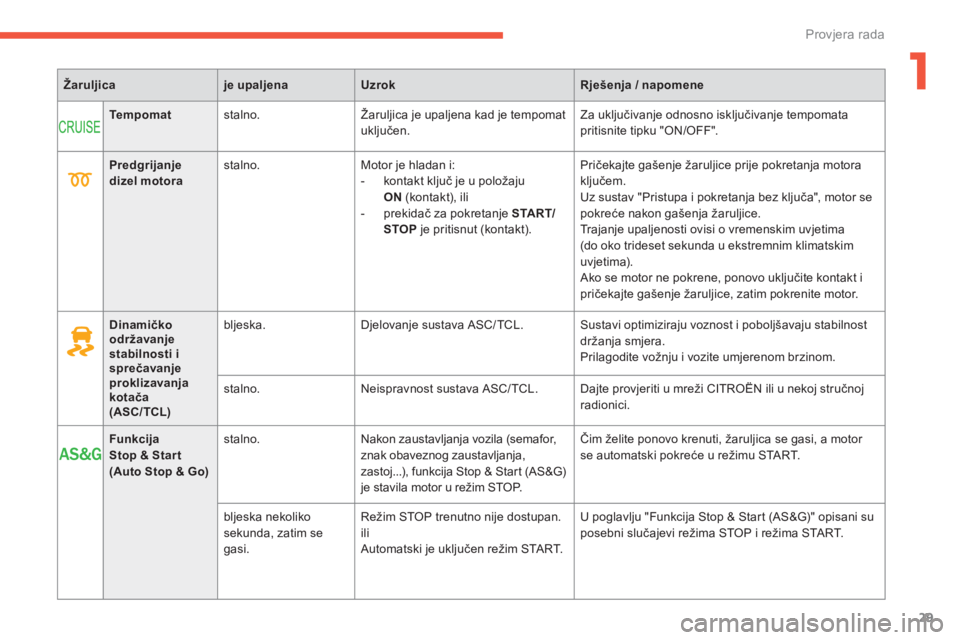

Provjera rada


Žaruljica



je upaljena



Uzrok



Rješenja / napomene






Te m p o m a t


stalno. Žaruljica je upaljena kad je tempomat
uključen. Za uključivanje odnosno isključivanje tempomata
pritisnite tipku "ON/OFF".

Dinamičko
održavanje
stabilnosti i
sprečavanje
proklizavanja
kotača
(ASC/TCL)
bljeska. Djelovanje sustava ASC/ TCL. Sustavi optimiziraju voznost i poboljšavaju stabilnost
držanja smjera.
Prilagodite vožnju i vozite umjerenom brzinom.
stalno. Neispravnost sustava ASC/TCL. Dajte provjeriti u mreži CITROËN ili u nekoj stručnoj
radionici.



Funkcija
Stop & Star t
(Auto Stop & Go)


stalno. Nakon zaustavljanja vozila (semafor,
znak obaveznog zaustavljanja,
zastoj...), funkcija Stop & Start (AS&G)
je stavila motor u režim STOP. Čim želite ponovo krenuti, žaruljica se gasi, a motor
se automatski pokreće u režimu START.

bljeska nekoliko
sekunda, zatim se
gasi. Režim STOP trenutno nije dostupan.
ili
Automatski je uključen režim START. U poglavlju "Funkcija Stop & Start (AS&G)" opisani su
posebni slučajevi režima STOP i režima START.



Predgrijanje
dizel motora


stalno. Motor je hladan i:


- kontakt ključ
je u položaju
ON
(kontakt), ili

- prekidač za pokretanje START/
STOP
je pritisnut (kontakt). Pričekajte gašenje žaruljice prije pokretanja motora
ključem.
Uz sustav "Pristupa i pokretanja bez ključa", motor se
pokreće nakon gašenja žaruljice.
Trajanje upaljenosti ovisi o vremenskim uvjetima
(do oko trideset sekunda u ekstremnim klimatskim
uvjetima).
Ako se motor ne pokrene, ponovo uključite kontakt i
pričekajte gašenje žaruljice, zatim pokrenite motor.

30

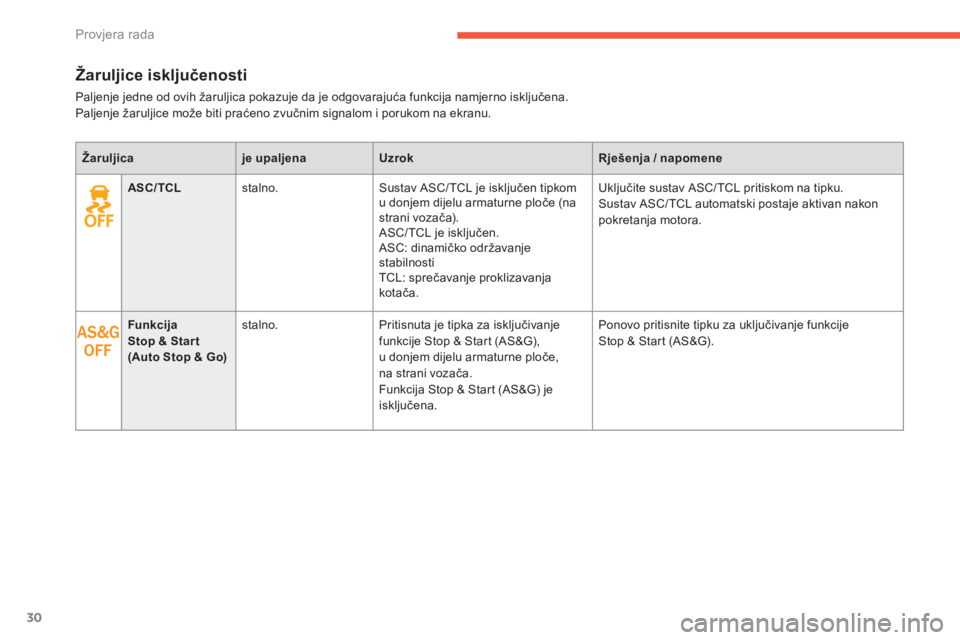

Provjera rada










Žaruljice isključenosti

Paljenje jedne od ovih žaruljica pokazuje da je odgovarajuća funkcija namjerno isključena.
Paljenje žaruljice može biti praćeno zvučnim signalom i porukom na ekranu.



Žaruljica



je upaljena



Uzrok



Rješenja / napomene



ASC/TCL
stalno. Sustav ASC/ TCL je isključen tipkom
u donjem dijelu armaturne ploče (na
strani vozača).
ASC/ TCL je isključen.
ASC: dinamičko odr žavanje
stabilnosti
TCL: sprečavanje proklizavanja
kotača. Uključite sustav ASC/ TCL pritiskom na tipku.
Sustav ASC/ TCL automatski postaje aktivan nakon
pokretanja motora.

Funkcija
Stop & Star t
(Auto Stop & Go)
stalno. Pritisnuta je tipka za isključivanje
funkcije Stop & Start (AS&G),
u donjem dijelu armaturne ploče,
na strani vozača.
Funkcija Stop & Start (AS&G) je
isključena. Ponovo pritisnite tipku za uključivanje funkcije
Stop & Start (AS&G).

67
2

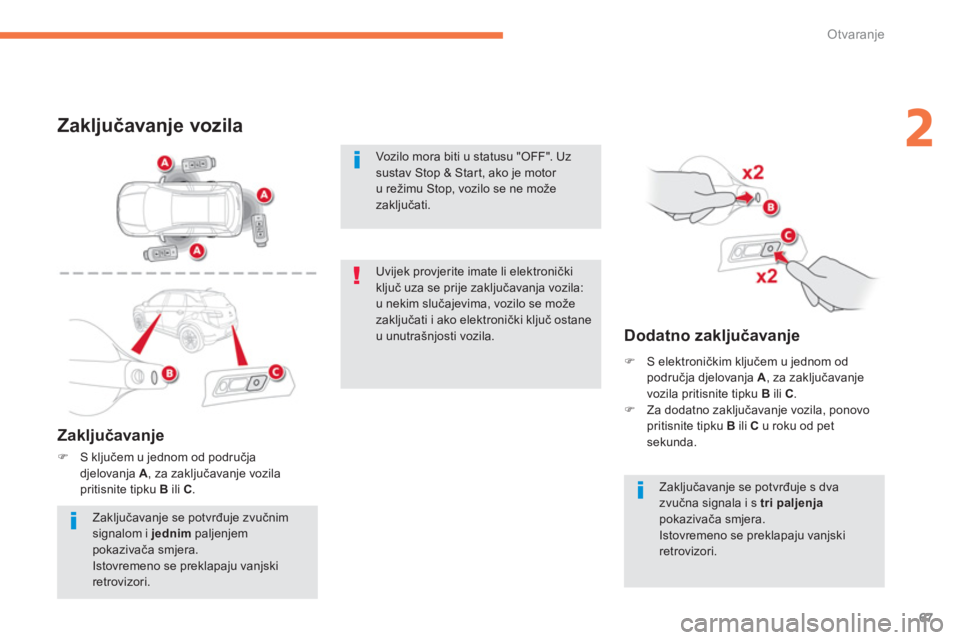

Otvaranje


















Zaključavanje vozila


Zaključavanje



)
S ključem u jednom od područja
djelovanja A
, za zaključavanje vozila
pritisnite tipku B
ili C
.









Dodatno zaključavanje


Zaključavanje se potvrđuje zvučnim
signalom i jednim
paljenjem
pokazivača smjera.
Istovremeno se preklapaju vanjski
retrovizori.


)
S elektroničkim ključem u jednom od
područja djelovanja A
, za zaključavanje
vozila pritisnite tipku B
ili C
.

)
Za dodatno zaključavanje vozila, ponovo
pritisnite tipku B
ili C
u roku od pet
sekunda.
Zaključavanje se potvrđuje s dva
zvučna signala i s tri paljenja

pokazivača smjera.
Istovremeno se preklapaju vanjski
retrovizori. Uvijek provjerite imate li elektronički
ključ uza se prije zaključavanja vozila:
u nekim slučajevima, vozilo se može
zaključati i ako elektronički ključ ostane
u unutrašnjosti vozila.
Vozilo mora biti u statusu "OFF". Uz
sustav Stop & Start, ako je motor
u režimu Stop, vozilo se ne može
zaključati.
