2014 CITROEN C4 AIRCROSS 4WD

.
21
Kend din bil
Kørsel

Føreren kan manuelt vælge mellem tre
forskellige funktioner:


A.
2-hjulstræk (2WD)

B.
4-hjulstræk (4WD AUTO)

C.
4-hjulstræk (4WD LOCK)



4-hjulstræk



1.
Knappen " ON/OFF
": aktivering/
deaktivering af fartpilot.

2.
Knappen " COAST SET
": lagring af en
hastighed og herefter nedsættelse af
hastigheden.

3.
Knappen " ACC RES
": forøgelse af
hastigheden og fremkaldelse af den
lagrede hastighed.

4.
Knappen " CANCEL
": slukning af far tpiloten.


Fartpilot "CRUISE"

Bilens hastighed skal være over 40 km/t og
mindst køre i 2. gear, for at fartpiloten kan
programmeres eller aktiveres. 124
126

1
41
Funktionskontrol


Display 1



Display 2



Anordning



Observationer








Informationsmeddelelser (tænding på "ON")






2-hjulstræk 2WD

Blinker nogle gange når "2WD" (2-hjulstræk) er valgt med programvælgeren på biler
med 4-hjulstræk.





4-hjulstræk 4WD

Blinker nogle gange når "4WD" (4-hjulstræk) er valgt med programvælgeren på biler
med 4-hjulstræk.





4-hjulstræk 4WD LOCK

Blinker nogle gange når måden "LOCK" (4-hjulstræk) er valgt med programvælgeren
på biler med 4-hjulstræk.



Elektronisk
stabilitetsprogram
(ASC)

Blinker når det elektroniske stabilitetsprogram (ASC) fungerer.

124
Kørsel





4-hjulstræk med elektronisk styring

Systemet giver mulighed for at vælge mellem forhjulstræk og 4-hjulstræk afhængigt af kørselsforholdene.
Føreren kan manuelt vælge mellem tre forskellige trækmåder ud fra behov.
Trækmåden kan ændres, når bilen holder stille
eller under kørsel.
Trækmåden kan vælges ved at dreje
kontakten A
.


Valg af t rækmåde


4WD AUTO (position 1)

Bilen kører med 4-hjulstræk og får dermed en
optimal trækkraft uanset vejforhold.
Dette er bilens almindelige trækmåde, hvor
momentfordelingen mellem for- og bagtøj
styres automatisk.
Der lægges mest vægt på forhjulene, og
returmomentet på baghjulene styres elektronisk
af styreboksen ud fra vejforholdene, så der
sikres et optimalt vejgreb.


4WD LOCK (position 2)

Bilen kører med 4-hjulstræk.
Denne måde kan anbefales, hvis vejgrebet er
særlig dårligt (sand, mudder, skråninger, ...).


2WD (position 3)

Bilen kører med 2-hjulstræk på forhjulene.
Denne måde anvendes ved kørsel på fedtet
vej, eller hvis føreren vurderer, at vejgrebet er
godt (tør vej).

Visning på instrumentgruppen

Trækmåden vises periodisk på
instrumentgruppens display, når trækmåden
er valgt. Det anbefales at vælge denne måde,
når vejforholdene tillader det.

125
4
Kørsel

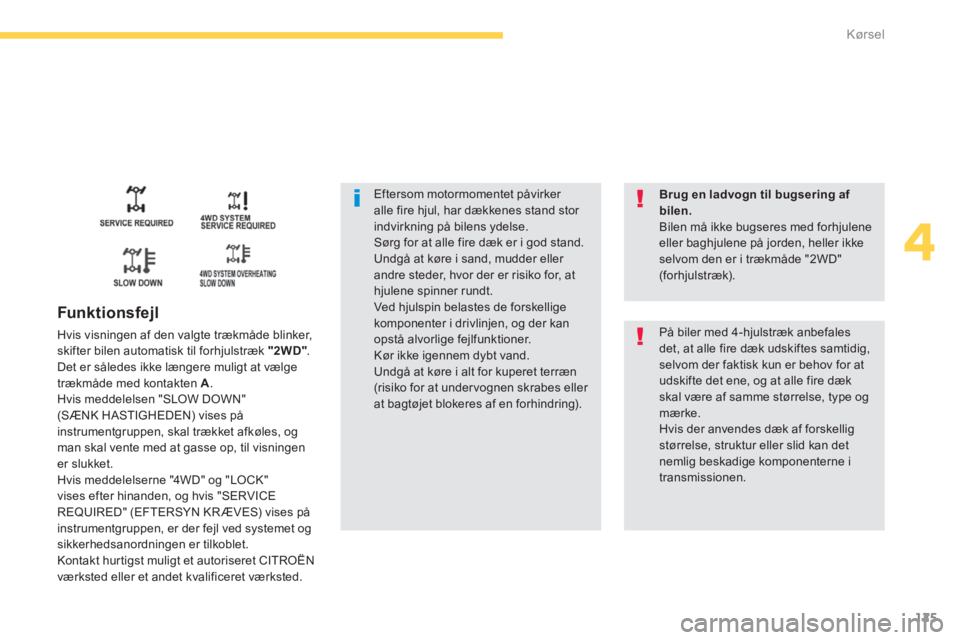

Eftersom motormomentet påvirker
alle fire hjul, har dækkenes stand stor
indvirkning på bilens ydelse.
Sørg for at alle fire dæk er i god stand.
Undgå at køre i sand, mudder eller
andre steder, hvor der er risiko for, at
hjulene spinner rundt.
Ved hjulspin belastes de forskellige
komponenter i drivlinjen, og der kan
opstå alvorlige fejlfunktioner.
Kør ikke igennem dybt vand.
Undgå at køre i alt for kuperet terræn
(risiko for at under vognen skrabes eller
at bagtøjet blokeres af en forhindring).


Funktionsfejl

Hvis visningen af den valgte trækmåde blinker,
skifter bilen automatisk til forhjulstræk "2WD"
.
Det er således ikke længere muligt at vælge
trækmåde med kontakten A
.
Hvis meddelelsen "SLOW DOWN"
(SÆNK HASTIGHEDEN) vises på
instrumentgruppen, skal trækket afkøles, og
man skal vente med at gasse op, til visningen
er slukket.
Hvis meddelelserne "4WD" og "LOCK"
vises efter hinanden, og hvis "SERVICE
REQUIRED" (EFTERSYN KR ÆVES) vises på
instrumentgruppen, er der fejl ved systemet og
sikkerhedsanordningen er tilkoblet.
Kontakt hurtigst muligt et autoriseret CITROËN
værksted eller et andet kvalificeret værksted.

Brug en ladvogn til bugsering af
bilen.

Bilen må ikke bugseres med forhjulene
eller baghjulene på jorden, heller ikke
selvom den er i trækmåde "2WD"
(forhjulstræk).


På biler med 4-hjulstræk anbefales
det, at alle fire dæk udskiftes samtidig,
selvom der faktisk kun er behov for at
udskifte det ene, og at alle fire dæk
skal være af samme størrelse, type og
mærke.
Hvis der anvendes dæk af forskellig
størrelse, struktur eller slid kan det
nemlig beskadige komponenterne i
transmissionen.

205
7
Praktiske informationer

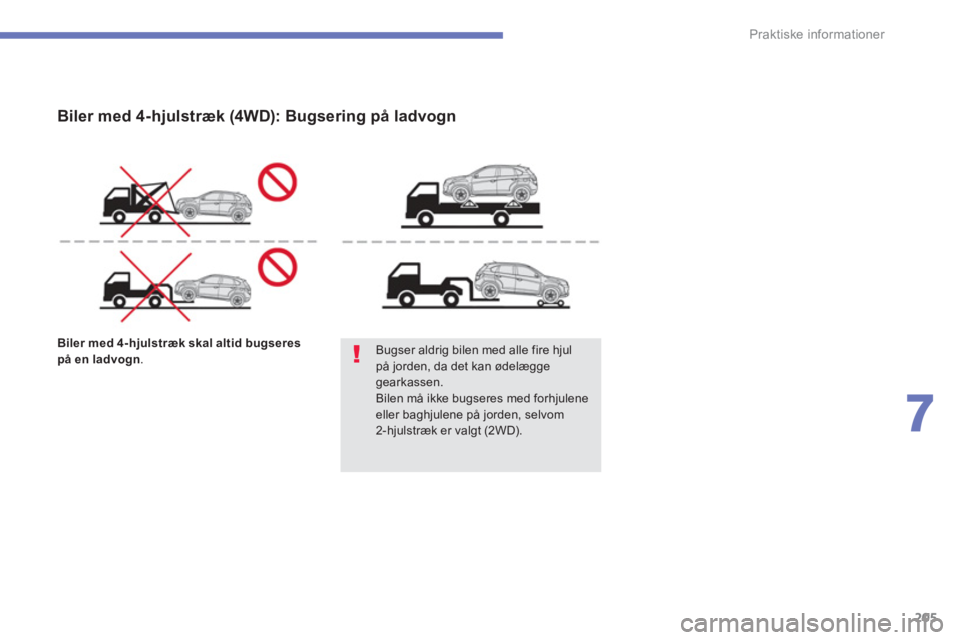

Biler med 4-hjulstræk skal altid bugseres
på en ladvogn
.
Bugser aldrig bilen med alle fire hjul
på jorden, da det kan ødelægge
gearkassen.
Bilen må ikke bugseres med forhjulene
eller baghjulene på jorden, selvom
2-hjulstræk er valgt (2WD).



Biler med 4-hjulstræk (4WD): Bugsering på ladvogn

9
225
Te k n i s k e s p e c i f i k a t i o n e r

*

Den maksimale effekt svarer til den i motorprøvebænken godkendte værdi, i henhold til betingelserne der er fastsat af EU-lovgivningen (direktiv
1999/99/EF).















Motortyper og gearkasser


.../S
: Model med Stop & Start system (AS&G).
BENZINMOTORER


1,6 L 115



2,0 L 150



Registrerede typebetegnelser:
BU...


NKZ7


NKZ7

/S
NKZ0


NKZ0/S



AFYR

AFZ7



AFYV
AFZM



AFYT
AFZH



AFYW
AFZP



Tr æ k m å d e


2WD



2WD



4WD



2WD



4WD


Slagvolumen (cm
3
)
159 0
19 98
Boring x slaglængde (mm)
75 x 90
86 x 86


Maks. effekt*: EU-norm (kW)
86
113
Omdr. ved maks. effekt (omdr./min.)
6000
6000
Maks. drejningsmoment: EU-norm (Nm)
15 4
19 9
Omdr. ved maks. drejningsmoment (omdr./min.)
4000
4200
Brændstof
Blyfri
Blyfri
Katalysator
Ja
Ja

GEARKASSER

Manuel
(5 gear)
Manuel
(5 gear)
CVT
(6 gear)

OLIEMÆNGDE (i liter)











Motor (med skift af oliefilter)
4,2
4,3

228
Te k n i s k e s p e c i f i k a t i o n e r













For: Rusland, Ukraine, Marokko, Argentina, Chile, de franske oversøiske departementer (2,0 l 150 motor).


BENZINMOTORER


1,6 L 115



2,0 L 150



Gearkasser


Manuel
(5 gear)



Manuel (5 gear)



CVT (6 gear)



Registrerede typebetegnelser:
BU...


NKZ7



AFZ7



AFZM



AFZH



AFZP



Tr æ k m å d e


2WD



2WD



4WD



2WD



4WD




- Egenvægt
1 315
1 355
1 420
1 385
1 450


- Egenvægt i driftsklar stand
1 390
1 430
1 495
1 460
1 525


- Tilladt totalvægt
1 870
1 970
1 970
1 970
1 970


- Maks. tilladt totalvægt (MTAC) når der
trækkes
1 925
2 035
2 035
2 035
2 035


- Tilladt totalvægt med anhænger
Stigning på 12%
3 025
3 335
3 335
3 335
3 335



- Anhænger med bremser (inden for den tilladte totalvægt med anhænger) Stigning på 10% eller 12%
1 100
1 300
1 300
1 300
1 300


- Anhænger uden bremser
685
715
74 5
725
750


- Anbefalet kugletryk
55
65
65
65
65

9
229
Te k n i s k e s p e c i f i k a t i o n e r













For: Australien, New-Zealand.


BENZINMOTORER



2,0 L 150



Gearkasser


Manuel (5 gear)



CVT (6 gear)



Registrerede typebetegnelser:
BU...


AFZ7



AFZM



AFZH



AFZP



Tr æ k m å d e


2WD



4WD



2WD



4WD




- Egenvægt
13 5 0
1415
13 8 0
14 45


- Egenvægt i driftsklar stand
1425
149 0
145 5
1520


- Tilladt totalvægt
1970
1970
1970
1970


- Maks. tilladt totalvægt (MTAC) når der
trækkes
2035
2035
2035
2035


- Tilladt totalvægt med anhænger
Stigning på 12%
3020
3020
3020
3020



- Anhænger med bremser (inden for den tilladte totalvægt med anhænger) Stigning på 10% eller 12%
1050
1050
1050
1050


- Anhænger uden bremser
750
750
750
750


- Anbefalet kugletryk
65
65
65
65
