2014 CITROEN C3 PICASSO filtr

1
Provozní kontrola
27
Výstražné kontrolky
KontrolkaZpůsob činnostiPříčinaAkce/Doporučení



STOP

trvale samostatněnebo společně s další
výstražnou kontrolkou,
doprovázená
zvukov
ým signálem
a hlášením na displeji.
Rozsvícení této kontrolky signalizuje
vážnou závadu brzdového systému či posilovače řízení, nedostatečného
tlaku motorového oleje nebo příliš
vysoké teploty chladicí kapaliny.
Je nutné zastavit vozidlo při zachování maximální
bezpečnosti, protože se může motor za jízdy vypnout.
Zaparkujte, vypněte zapalování a kontaktujte servisní síť CITROËN nebo odborný servis.



Servis

dočasně, doprovázená
zvukovým signálem a
hlášením na displeji.V
ýskyt méně važných závad, pro které není vyhrazena žádnáspecifická kontrolka. Podle hlášení na disple
ji zjistěte, o jakou závadu sejedná, například:


- nízká hladina motorového oleje

- nízká hladina kapaliny ostřikovačů

- vybitý elektrický článek dálkového ovladače

- stav žárovek

- zaplnění filtru pevných částic u vozidel snaftovými motory (viz kapitola „Kontroly- § Filtr pevných částic“)
V případě jiných závad kontaktujte servisní síť CITROËN nebo odborný servis.

tr vale, doprovázená
zvukov
ým signálem a
hlášením na displeji.V
ýskyt vážných závad, pro které není vyhrazena žádná specifická
kontrolka. Podle hlášení na disple
ji zjistěte, o jakou závadu sejedná, a obraťte se okamžitě na ser visní síť CITROËNnebo odborný ser vis.
Každá anomálie, která způsobí rozsvícení výstražné kontrolky, musí být dále analyzovánapřečtením hlášení, které se rozsvítí na vícefunkční obrazovce.V případě problému se neváhejte obrátit na ser vis sítě CITROËN nebo na kvalifikovanouautodílnu. Kd
yž je motor v chodu a vozidlo stojí nebo jede,signalizuje rozsvícení někter

Komfor t
50








Větrání

Vháněný vzduch je rozváděn podle nastavení
ovladačů řidičem:


- přímý přívod do kabiny (vstup vnějšího
vzduchu)

- průchod okruhem ohřevu (topení)

- průchod okruhem chlazení (klimatizace)
Ovladač teploty umožňuje dosáhnout
požadované úrovně pohodlí smícháním
vzduchu z jednotlivých okruhů.
Ovladač rozdělení proudu vzduchu umožňuje
přivádět vzduch do kabiny kombinací různých
větracích otvorů.
Ovladač rychlosti ventilátoru umožňuje
zvyšovat a snižovat rychlost otáčení
ventilátoru.
Přívod vzduchu

Vzduch cirkulující v kabině je filtrován a
přichází buď zvenku přes mřížku na spodní
hraně čelního skla, nebo zevnitř při obíhání
vnitřního vzduchu.


Ovládací panel

Ovladače tohoto systému jsou sdruženy na
panelu A
středové konzoly. V závislosti na modelu
jsou přítomny tyto funkce:


- požadovaná úroveň tepelného pohodlí

- rychlost ventilátoru

- rozdělení proudu vzduchu

- odmrazování a odmlžování

- ruční nebo automatické ovladače
klimatizace (chlazení vzduchu)



Rozvod vzduchu



1.
Tr y s k y o d m r a z o v á n í či odmlžování čelního
skla a bočních okének.

2.
Tr y s k y o d m r a z o v á n í či odmlžování
předních bočních oken.

3.
Boční směrovatelné a uzavíratelné větrací
výstupy.

4.
Střední směrovatelné a uzavíratelné větrací
výstupy.

5.
Výstupy vzduchu k nohám cestujících vpředu.

6.
Výstupy vzduchu k nohám cestujích vzadu.
Tento systém slouží k zajištění pohodlí v kabině
vozidla.

Kontroly
146














Benzinové motory



1.
Nádržka kapaliny ostřikovače skel.

2.
Nádržka chladicí kapaliny.

3.
Vzduchový filtr.

4.
Nádržka brzdové kapaliny.
5.
Autobaterie.

6.
Pojistková skříňka.

7.
Měrka motorového oleje.

8.
Otvor pro dolévání motorového oleje.
Aby nedošlo k poškození elektrickýchkomponentů, je výslovně zakázánoprovádět mytí motorového prostoru vysokotlakým proudem vody.

10
Kontroly
147

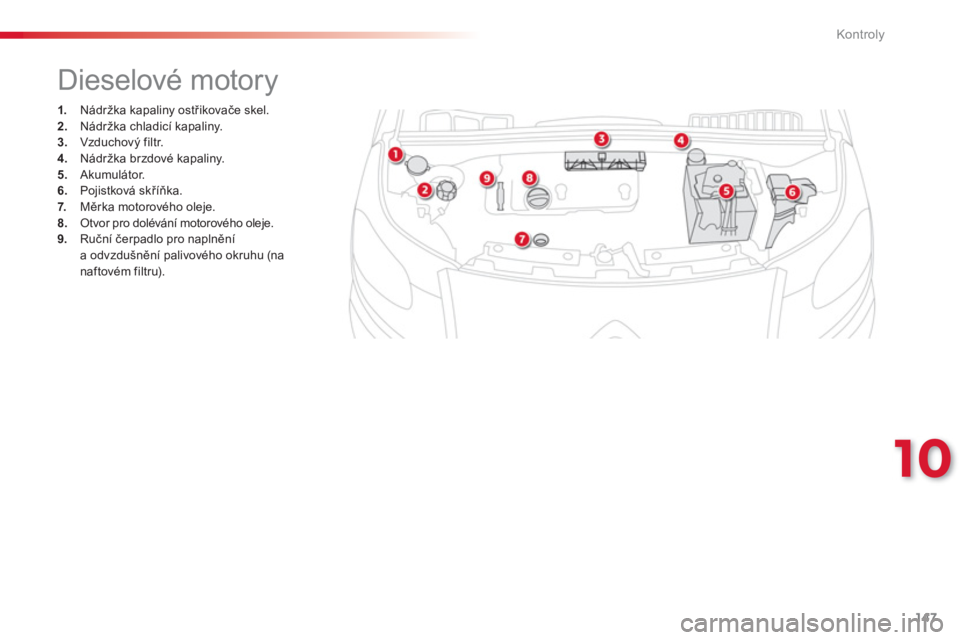

Dieselové motory



1.
Nádržka kapaliny ostřikovače skel.

2.
Nádržka chladicí kapaliny.

3.
Vzduchový filtr.

4.
Nádržka brzdové kapaliny.

5.
Akumulátor.

6.
Pojistková skříňka.

7.
Měrka motorového oleje.

8.
Otvor pro dolévání motorového oleje.
9.
Ručn

Kontroly
150
Filtr pevných částic (naftový motor)
Dočasné rozsvícení tétokontrolky a zobrazení hlášení na vícefunkčn

Praktické informace
174

Pojistky v palubní desce

Pojistková skříňka se nachází ve spodní části
palubní desky (na levé straně).


Přístup k pojistkám
)
Viz odstavec „Přístup k nářadí“.


Ta b u l ky pojistek
Č. pojistkyProudová hodnotaFunkce
FH365 A
Centrála pro připojení přívěsu.
FH37
15 A Napájení zásuvky příslušenství karavanu.
FH3
820 A Navigační přístroj montovaný jako příslušenství.
FH39
20 A Vyhřívaná sedadla.
FH4
030 A Centrála pro připojení přívěsu.
Č. pojistky


Proud ová hodnotaFunkce
F115 A
Zadní stěrač.
F2
- Nepoužitá.
F
35 A Počítač airbagů a pyrotechnických předpínačů.
F410 A Snímač úhlu volantu, klimatizace, spínač spojky,čerpadlo filtru
pevných částic, diagnostická zásuvka, průtokoměr vzduchu.
F530 A Modul ovládání oken, ovládání okna spolujezdce, motor ovládání předních oken.
F
630 A
Motor ovládání zadních oken a motor ovládání okna řidiče.
F7 5
A Stropní světla a čtecí lampičky, osvětlení odkládací schránky,přenosná svítilna, zadní čtecí lampička.

12
Technické charakteristiky
191
*

Pouze pro Rusko.

**
Maximální výkon odpovídá hodnotě homologované na zkušební stolici za podmínek stanovených evropskou legislativou (směrnice 1999/99/CE).
BENZÍNOVÉ MOTORYVTi 95VTi 115*VTi 120VTi 115 *VTi 120
Typy, varianty, verze: SH...8FP05FJ0*5FS05FJ8/P *5FS8/P
Zdvihov
ý objem (cm 3 )

1 397 1 598 1 598
Vr tání x zdvih
(mm)
77 x 75
77 x 85,8 77 x 85,8
Max. v
ýkon: norma CEE (kW) **
70
84 *

88
84 *

88


Otáčky max. výkonu (ot./min) 6 000
5 200
*
6 000
5 200
*6 000

Max. točivý moment: norma CEE (Nm)13 6160
160


Otáčky max. momentu (ot./min)
4 000

4 250

4 250


Palivo
Bezolovnaté

Bezolovnaté

Bezolovnaté

Katal
yzátor ano
ano
ano

PŘEVODOVKYM
echanická (5 stupňová)

Mechanická(5 stupňová)

Mechanická pilotovaná (6 stupňová)

OBJEM OLEJOVÉ NÁPLNĚ
(l)








Motor (s výměnou filtru)

4,25 4,25
4,25
























Motory a převodovky

12
Technické charakteristiky
193
MOTOR LPGVTi 95
Typy, varianty, verze:SH...8FN0/LPG
Obsah (cm3) 1 397
Vr tání x zdvih
(mm) 77 x 75
Max. v
ýkon CEE (kW) *
70

Otáčk
y při max. výkonu (ot./min.)
6 000

Maximální točiv
ý moment CEE (Nm)
13 6
Otáčky max. momentu (ot./min.)

4 000

PalivoLPG / Bezolovnaté
Katal
yzátor

Ano

PŘEVODOVKAM
echanická (5 stupňová)

OBJEM OLEJOVÉ NÁPLNĚ (l)

Motor
(s výměnou filtru)

4,25

*
Maximální v
ýkon odpovídá hodnotě homologované na zkušební stolici za podmínek stanovených evropskou legislativou (směrnice 1999/99/CE).
























Motory a převodovky
