2014 CITROEN C3 PICASSO Kezelési útmutató (in Hungarian)

11
Gyakorlati tudnivalók
167
A ködfényszóró izzójának cseréje
)Vegye le a ködfényszóró mellett található
védőborítást.

Ha nehézségei támadnak azizzócserével kapcsolatban, forduljona CITROËN hálózathoz vagy egy szakszervizhez.
)
A nyíláson keresztül maga felé húzva
távolítsa el a fényszóró peremét. ) Csavarozza ki az egység két
rögzítőcsavarját, és vegye ki a helyéről.)
Kösse ki az izzótartó csatlakozóját. )
Vegye ki az izzót és cserélje ki.
Visszaszerel
éskor ugyanezt a műveletsor t
hajtsa v

Gyakorlati tudnivalók
168
Ledes nappali lámpák izzóinak cseréje
Az ilyen típusú diódás izzók cseréje érdekében
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.
A beépített oldalsó irányjelzők
izzóinak cseréje

A szükséges izzókat a CITROËNhálózatban vagy egy szakszervizbenszerezheti be.


Ha nehézségei támadnak azizzócserével kapcsolatban, forduljon a CITROËN hálózathoz vagy egy szakszervizhez.

Ki
szereléskor:


- vigyázzon, nehogy megsér tse a gépkocsifényezését a csavarhúzóval,

- ügyeljen, hogy a vezeték és a csatlakozó ne csússzon a sár védő belsejébe.
Visszaszereléskor ugyanezt a műveletsor t hajtsa végre fordított sorrendben.
)
Illesszen egy csavarhúzót az irányjelző széléhez. )
A csavarhúzó segítségével emelje ki az
irányjelzőt

11
Gyakorlati tudnivalók
169
Hátsó lámpák
1.Féklámpa/helyzetjelző lámpa (12VP21/5 W)2. Ködlámpa (PR21W) bal oldalonTolatólámpa (P21W) jobb oldalon3.Irányjelzők (P 21 W)
Féklámpa / helyzetjelzők / irányjelzők izzócseréje
)
fordítsa el negyed fordulattal az izzótar tót, )
vegye ki a hibás izzót, és cserélje ki.
Visszaszereléskor u
gyanezt a műveletsor t
hajtsa végre fordított sorrendben.
)
Csavarozza ki a lámpatest két rögzítőcsavarját,
)
tengelyirányban meghúzva óvatosan emelje ki a lámpatestet,

Gyakorlati tudnivalók

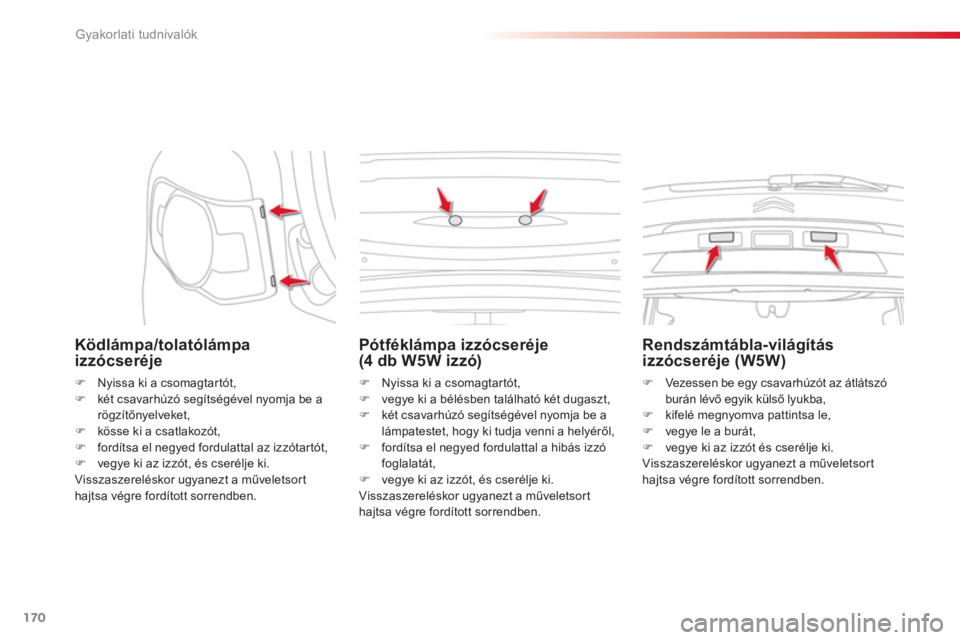

170

Ködlámpa/tolatólámpa
izzócseréje
) Nyissa ki a csomagtartót, )
két csavarhúzó segítségével nyomja be a
rögzítőnyelveket,
)
kösse ki a csatlakozót, )
fordítsa el negyed fordulattal az izzótar tót, )
vegye ki az izzót, és cserélje ki.
Visszaszereléskor ugyanezt a műveletsor t
hajtsa végre fordított sorrendben.


Pótféklámpa izzócseréje(4 db W5W izzó)
)
Nyissa ki a csomagtartót, )
vegye ki a bélésben található két dugaszt,)
két csavarhúzó segítségével nyomja be a
lámpatestet, hogy ki tudja venni a helyéről, )
fordítsa el negyed fordulattal a hibás izzófoglalatát,)
vegye ki az izzót, és cserélje ki.
Visszaszereléskor ugyanezt a műveletsor t
hajtsa végre fordított sorrendben.

Rendszámtábla-világítás izzócseréje (W5W)
)Vezessen be egy csavarhúzót az átlátszó
burán lévő egyik külső lyukba, )kifelé megnyomva pattintsa le,
)vegye le a burát, )vegye ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsor t hajtsa v

11
Gyakorlati tudnivalók
171
Belső világítás


Plafonvilágítás (1 / W5W)
A vezérlő felőli oldalon egy vékony csavarhúzósegítségével pattintsa le az 1-es plafonlámpa
buráját, hogy hozzáférjen a hibás izzóhoz.


Té r k é p o l v a s ó - l á m p á k (2 / W5W)

Pattintsa le a plafonlámpa buráját, majd
szükség esetén a megfelelő 2-es olvasólámpa
borítását, hogy hozzáférjen a hibás izzóhoz.
Lábtérvilágítás (W5W)
Egy vékony csavarhúzó segítségével pattintsa le a burát, hogy hozzáférjen a hibás izzóhoz.
Az első plafonlámpa ledes
hangulatvilágítása
A ledes lámpa cseréjével kapcsolatban
forduljon a CITROËN hálózathoz vagy egy
szakszervizhez.

Gyakorlati tudnivalók
172
Hordozható lámpa (Kripton 3,6 V)
)Nyissa ki a rögzítőfület. )Egy lapos csavarhúzóval nyúljon be arögzítőfül alá, és vegye ki az egységet. )Nyissa ki teljesen az egységet, hogy ki
tudja cserélni az izzót.

Külső visszapillantó-világítás (W5W)

Egy vékony csavarhúzó segítségével pattintsale a burát, hogy hozzáférjen a hibás izzóhoz.



Csomagtér-világítás (W5W)

Hátulról nyomja be a csatlakozótalpat, és
pattintsa le az egységet.

11
Gyakorlati tudnivalók
173



















Biztosítékcsere
A csipesznek és a tartalékbiztosítékoknak fenntartott hely a műszerfali biztosítékdoboz fedelének belső oldal

Gyakorlati tudnivalók
174

Műszerfali biztosítékdoboz

A biztosítékdoboz a műszerfal alsó részén
található (bal oldalon).

Hozzáférés a biztosítékokhoz
)
Lásd a „Hozzáférés az eszközökhöz” c.
részt.



Biztosítékok táblázata
Biztosíték számaÁramerősségFunkció
FH365 A
Vont atmánykiszolgáló egység
FH37 15 A
Lak
ókocsi tar tozékcsatlakozójának tápellátása
FH3
820 A Utólag beszerelt navigációs rendszer
FH39
20 A Ülésfűtés
FH4
030 A Vont atmánykiszolgáló egység
Biztosíték számaÁramerősségFunkció
F115 A
Hátsó ablaktörlő
F2- Szabad
F3 5
A Légzsákok és pirotechnikai előfeszítők vezérlőegysége
F410 A Kormány elfordulási szögének érzékelője, légkondicionáló, ten-gelykapcsoló-érintkező, részecskeszűrő-szivattyú, diagnoszti-kai csatlakozó, levegőmennyiség-mérő
F530 A
Ablakemelő-vezérlőpanel, utasoldali ablakemelő vezérlője, első
ablakemelők motorja
F
630 A
Hátsó ablakemelők
