Praktične informacije

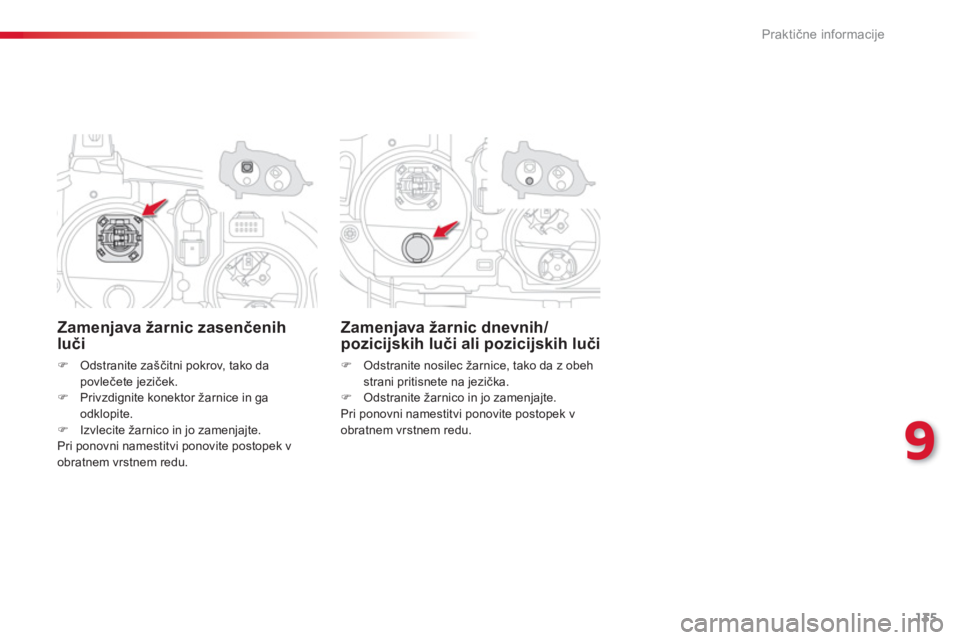

Zamenjava žarnic zasenčenih luči
)Odstranite zaščitni pokrov, tako dapovlečete jeziček.)Privzdignite konektor žarnice in ga
odklopite.)Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Zamenjava žarnic dnevnih/pozicijskih luči ali pozicijskih luči
)
Odstranite nosilec žarnice, tako da z obeh strani pritisnete na jezička.)
Odstranite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.

136
Praktične informacije

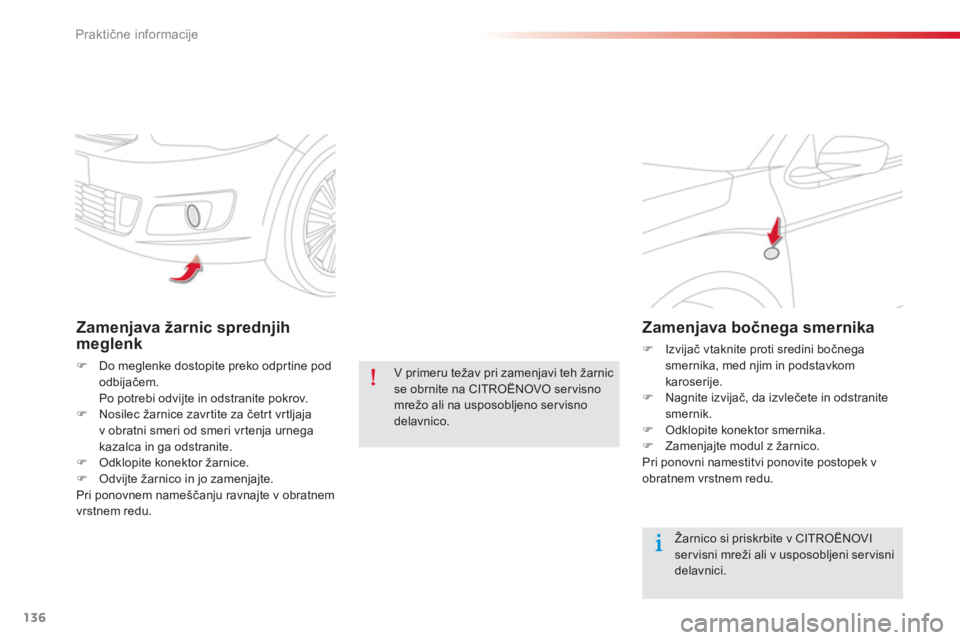

Zamenjava žarnic sprednjih meglenk
)Do meglenke dostopite preko odpr tine pod
odbijačem.
Po potrebi odvijte in odstranite pokrov.)Nosilec žarnice zavr tite za četrt vrtljaja
v obratni smeri od smeri vrtenja urnega kazalca in ga odstranite.)Odklopite konektor žarnice.)Odvijte žarnico in jo zamenjajte.
Pri ponovnem nameščanju ravnajte v obratnem
vrstnem redu.
V primeru težav pri zamenjavi teh žarnic se obrnite na CITROËNOVO servisno mrežo ali na usposobljeno ser visno delavnico.
Zamenjava bočnega smernika
)Izvijač vtaknite proti sredini bočnegasmernika, med njim in podstavkomkaroserije. )Nagnite izvijač, da izvlečete in odstranitesmernik. )Odklopite konektor smernika.)Zamenjajte modul z žarnico.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.

Žarnico si priskrbite v CITROËNOVIser visni mreži ali v usposobljeni ser visni delavnici.

137
9
Praktične informacije

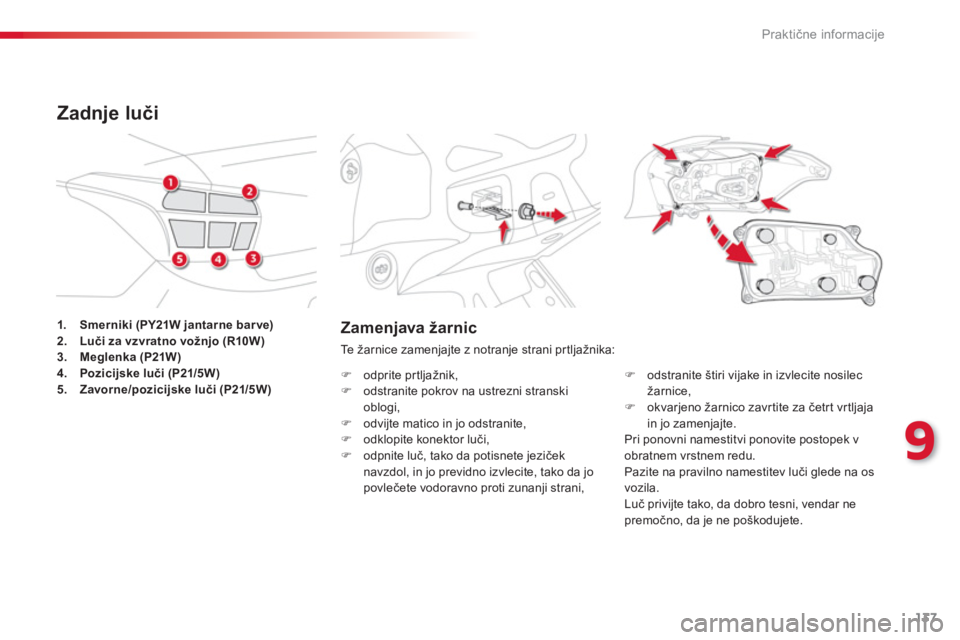

Zamenjava žarnic
Te žarnice zamenjajte z notranje strani pr tljažnika:
)
odprite prtljažnik, )
odstranite pokrov na ustrezni stranski
oblogi, ) odvijte matico in jo odstranite,
)
odklopite konektor luči,)
odpnite luč, tako da potisnete jeziček
navzdol, in jo previdno izvlecite, tako da jo
povlečete vodoravno proti zunanji strani,
)odstranite štiri vijake in izvlecite nosilecžarnice,)okvarjeno žarnico zavrtite za četrt vrtljaja
in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Pazite na pravilno namestitev luči glede na os
vozila.
Luč privijte tako, da dobro tesni, vendar nepremočno, da je ne poškodujete. 1
.Smerniki (PY21W jantarne bar ve)2.Luči za vzvratno vožnjo (R10W)3.Meglenka (P21W)4.Pozicijske luči (P21/5W)5.Zavorne/pozicijske luči (P21/5W)




















Zadnje luči

138
Praktične informacije

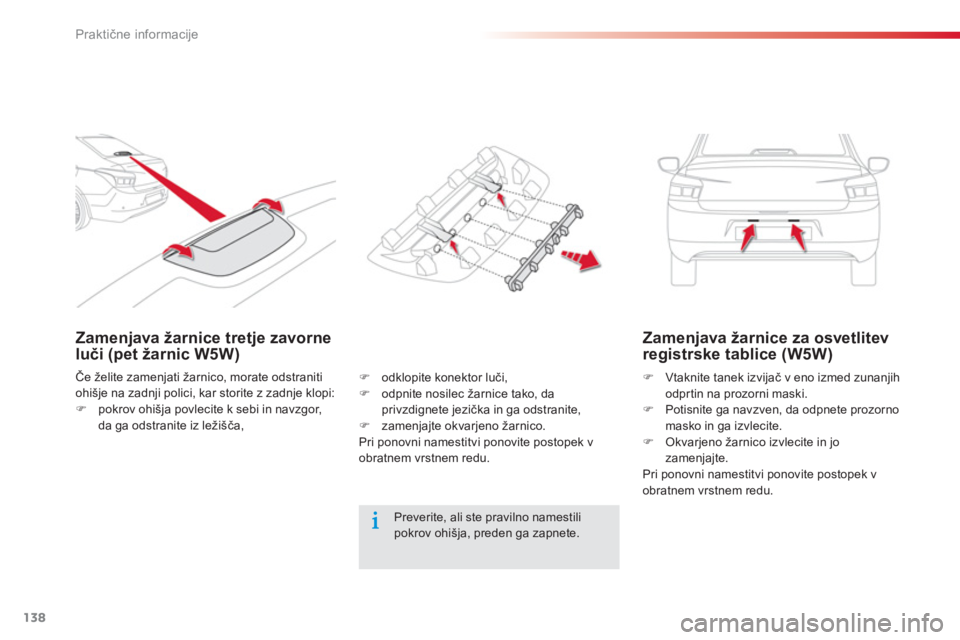

Zamenjava žarnice tretje zavorne luči (pet žarnic W5W)Zamenjava žarnice za osvetlitevregistrske tablice (W5W)

)Vtaknite tanek izvijač v eno izmed zunanjih
odprtin na prozorni maski.
)Potisnite ga navzven, da odpnete prozorno
masko in ga izvlecite. )Okvarjeno žarnico izvlecite in jozamenjajte.
Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
Preverite, ali ste pravilno namestili pokrov ohišja, preden ga zapnete. Če želite zamen
jati žarnico, morate odstraniti
ohišje na zadnji polici, kar storite z zadnje klopi:)pokrov ohišja povlecite k sebi in navzgor,
da ga odstranite iz ležišča,
)
odklopite konektor luči, )
odpnite nosilec žarnice tako, da
privzdignete jezička in ga odstranite, )
zamenjajte okvarjeno žarnico.
Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.

139
9
Praktične informacije

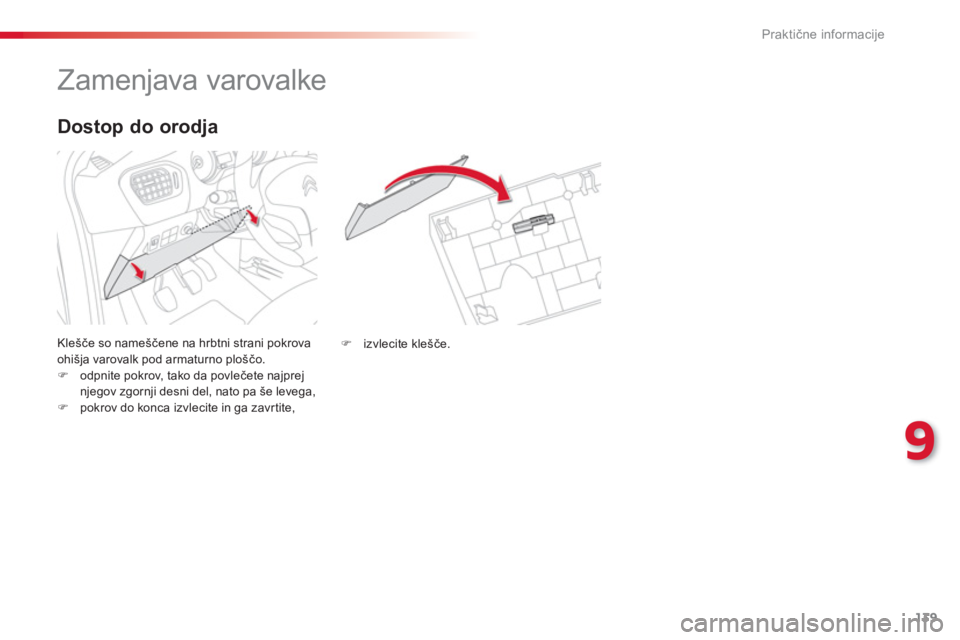

Zamenjava varovalke

Klešče so nameščene na hrbtni strani pokrova
ohišja varovalk pod armaturno ploščo.)odpnite pokrov, tako da povlečete najprej njegov zgornji desni del, nato pa še levega, )pokrov do konca izvlecite in ga zavr tite,


Dostop do orodja
)
izvlecite klešče.

140
Praktične informacije

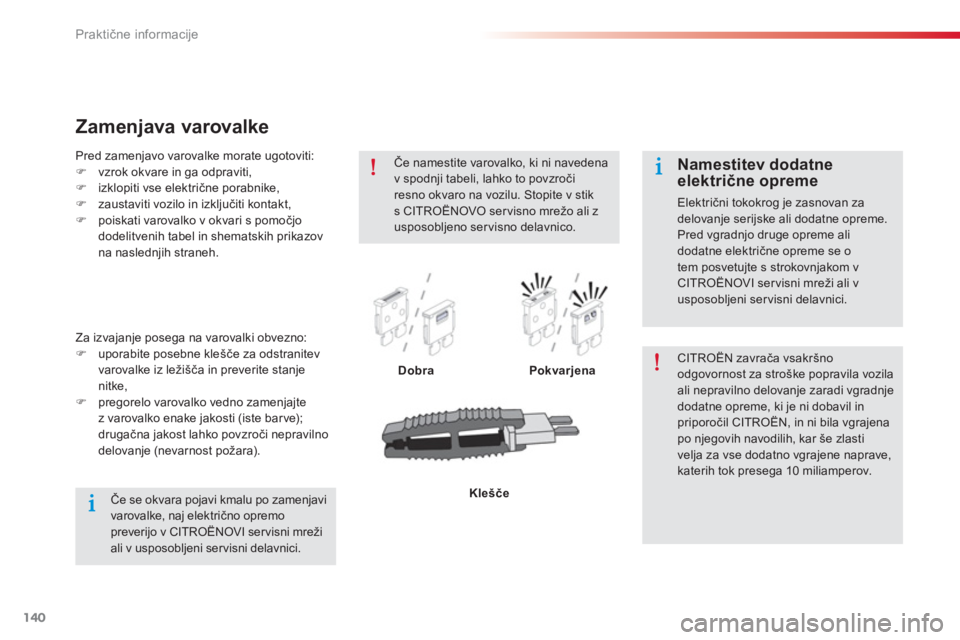

Zamenjava varovalke
DobraPokvarjena CITROËN zavrača vsakršnoodgovornost za stroške popravila vozilaali nepravilno delovanje zaradi vgradnjedodatne opreme, ki je ni dobavil in priporočil CITROËN, in ni bila vgrajena
po njegovih navodilih, kar še zlastivelja za vse dodatno vgrajene naprave,katerih tok presega 10 miliamperov.


Namestitev dodatne električne opreme

Električni tokokrog je zasnovan zadelovanje serijske ali dodatne opreme. Pred vgradnjo druge opreme ali dodatne električne opreme se o tem posvetujte s strokovnjakom v CITROËNOVI ser visni mreži ali v usposobljeni servisni delavnici.
Pred zamenjavo varovalke morate ugotoviti:
)vzrok okvare in ga odpraviti,)izklopiti vse električne porabnike,)zaustaviti vozilo in izključiti kontakt,)poiskati varovalko v okvari s pomočjo
dodelitvenih tabel in shematskih prikazov
na naslednjih straneh.
Za izvajanje posega na varovalki obvezno:)uporabite posebne klešče za odstranitev
varovalke iz ležišča in preverite stanjenitke,)pregorelo varovalko vedno zamenjajte z varovalko enake jakosti (iste barve);
drugačna jakost lahko povzroči nepravilno
delovanje (nevarnost po

141
9
Praktične informacije

Varovalke v armaturni
plošči
Ohišje varovalk je nameščeno v spodnjem delu
armaturne plošče, na levi strani.

Dostop do varovalk
)Glejte poglavje Dostop do orodja.
Št. varovalkeJakostFunkcije
F025 A
Nastavitev višine svetlobnega snopa žarometov, diagnostična
vtičnica, upravljalna plošča klimatske naprave
F09
5 A Alarmna naprava, alarmna naprava (pooprema)
F1
15 A Dodatno ogrevanje
F1
35 A Sistem za pomoč pri parkiranju, sistem za pomoč pri parkiranju(pooprema)
F1410 A
Upravljalna plošča klimatske naprave
F1
615 A
Vžigalnik, 12-voltna vtičnica
F17 15 A
Avtoradio, avtoradio
(pooprema)
F1
820 A Avtoradio/Bluetooth, avtoradio (pooprema)
F195 A
Enobarvni zaslon C
F235 A
Stropne luči, lučke za branje zemljevidov
F2
615 A
Hupa
F27 15 A
Črpalka za pran
je stekel
F2
85 A Protivlomna in kontaktna ključavnica
Tabele varovalk

142
Praktične informacije

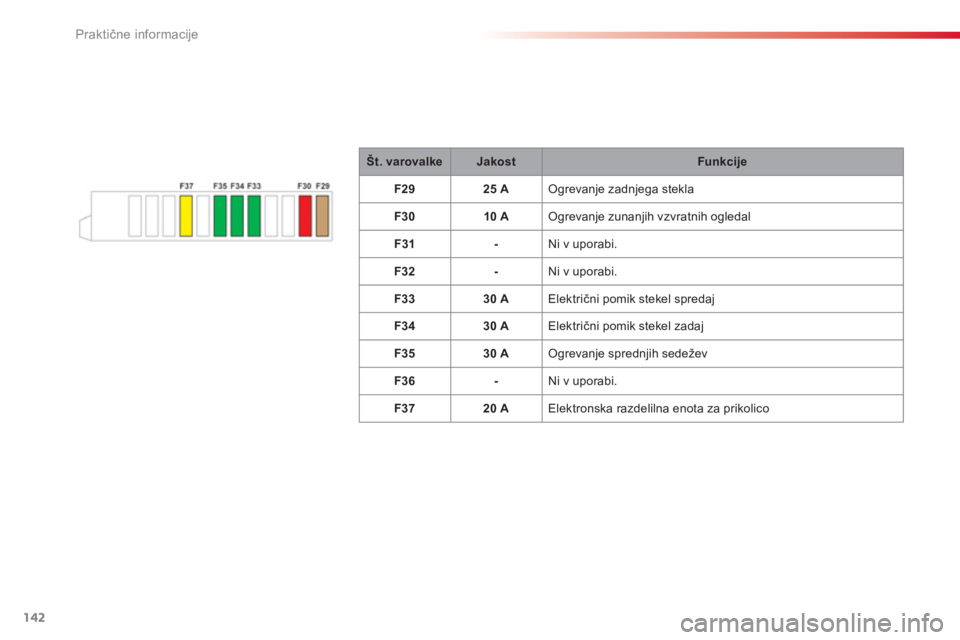

Št. varovalkeJakostFunkcije
F2925 A Ogrevanje zadnjega stekla
F3
010 A Ogrevanje zunanjih vzvratnih ogledal
F3
1- Ni v uporabi.
F32
- Ni v uporabi.
F33
30 A
Električni pomik stekel spredaj
F3
430 A
Električni pomik stekel zadaj
F3
530 A
Ogrevanje sprednjih sedežev
F3
6- Ni v uporabi.
F37 20
A Elektronska razdelilna enota za prikolico
