Sicurezza
SICUREZZA
4
Berlingo_2_VP_papier_it_Chap04_Securite_ed01-2014
La modalità ESC è calibrata
per un basso livello di
pattinamento, basato su
diverse aderenze abitualmente
riscontrate su strada.
Dopo ogni interruzione del contatto,
il sistema torna alla modalità ESC
automaticamente.
Questa modalità ESC OFF
è adatta solo alle condizioni
particolari incontrate
all'avviamento o a bassa
velocità.
Oltre i 50 km/h, il sistema torna
automaticamente in modalità ESC. Questa modalità neve
permette di adattare il
veicolo alle condizioni di
aderenza riscontrate per
entrambe le ruote anteriori,
all'avviamento.
In fase di progressione, il sistema
ottimizza il pattinamento per garantire
la migliore accelerazione possibile in
funzione dell'aderenza disponibile.
Questa modalità fuori strada
(fango, erba bagnata, ...)
autorizza, all'avviamento,
un buon pattinamento su
strada con poca aderenza
per favorire l'eliminazione del fango e
per ritrovare il "grip". Parallelamente,
la ruota più aderente è gestita in modo
tale da fornire più coppia possibile.
In fase di avanzamento, il sistema
ottimizza il pattinamento per
rispondere, al meglio, alle sollecitazioni
del guidatore. Questa modalità sabbia
autorizza poco pattinamento
su entrambe le ruote motrici
in maniera simultanea per far
avanzare il veicolo e limitare i
rischi di insabbiamento.
Sulla sabbia, non utilizzare le altre
modalità per evitare l'insabbiamento
del veicolo.

11 0
Cinture di sicurezza
Berlingo_2_VP_papier_it_Chap04_Securite_ed01-2014
11 0
CINTURE DI SICUREZZA
Regolazione in altezza
Stringere tra le dita il comando con il
rinvio e far scivolare l'insieme del lato
sedile conducente e del lato sedile
passeggero separatamente.
Bloccaggio
Tirare la cinghia e inserire il gancio
nell'apposito alloggiamento.
Verifi care il corretto bloccaggio tirando
sulla cinghia.
Spia di cintura conducente non
allacciata Sbloccaggio
Premere sul pulsante rosso. All'avvio del veicolo, quando il
conducente non ha allacciato
la cintura, questa spia si
accende.
Per un corretto utilizzo
Prima di avviare il veicolo, il guidatore
deve verifi care che tutti i passeggeri
abbiano allacciato correttamente le
cinture di sicurezza.
Su qualunque sedile del veicolo
occorre allacciare sempre la cintura di
sicurezza, anche per percorsi di breve
durata.
Le cinture di sicurezza sono dotate
di un avvolgitore che consente la
regolazione automatica della cinghia
in funzione della morfologia degli
occupanti.
Non utilizzare accessori (mollette,
pinze, spille da balia, ecc.) che
lasciano gioco alle cinghie delle cinture
di sicurezza.
Assicurarsi che la cintura di sicurezza
venga avvolta correttamente dopo
l'utilizzo.
Dopo aver ribaltato o spostato un
sedile, assicurarsi che la cintura di
sicurezza sia correttamente avvolta
e che l'apposito alloggiamento sia
correttamente posizionato per il
bloccaggio.
In funzione della natura e dell'intensità
degli urti, il pretensionatore
pirotecnico può attivarsi prima ed
indipendentemente dall'attivazione
degli airbag. Tende immediatamente
le cinture di sicurezza sul corpo dei
passeggeri.
L'attivazione dei pretensionatori
è accompagnata da una leggera
fuoriuscita di fumo inoffensivo e da
un rumore, dovuti all'attivazione della
cartuccia pirotecnica integrata nel
sistema.

Cinture di sicurezza
Berlingo_2_VP_papier_it_Chap04_Securite_ed01-2014
111
SICUREZZA
4
Raccomandazioni per i bambini :
- utilizzare un seggiolino per bambini adatto, se il passeggero ha meno di
12 anni o misura meno di un metro
e cinquanta,
- non trasportare mai un bambino in braccio, anche con la cintura di
sicurezza allacciata.
Per maggiori informazioni sui
seggiolini per bambini, consultare
il capitolo 4, rubrica "Bambini a
bordo".
Pulire le cinghie delle cinture di
sicurezza con acqua e sapone o
con un prodotto per la pulizia dei
tessuti, in vendita presso la rete
CITROËN.
Come da normativa di sicurezza in
vigore, la rete CITROËN è garante
di ogni intervento o controllo,
dalla verifi ca alla manutenzione
dell'equipaggiamento delle cinture di
sicurezza.
Far controllare le cinture di sicurezza
periodicamente (anche dopo un urto
leggero) presso la rete CITROËN o
presso un riparatore qualifi cato : non
devono presentare tracce di usura,
tagli o essere sfi lacciate, né essere
state trasformate o modifi cate.
Il limitatore di carico attenua la
pressione della cintura di sicurezza sul
corpo dei passeggeri.
Le cinture di sicurezza con
pretensionatore pirotecnico vengono
attivate all'inserimento del contatto.
Gli avvolgitori sono dotati di un
dispositivo di bloccaggio automatico
in caso di collisione o di frenata di
emergenza.
È possibile sbloccare la cintura di
sicurezza premendo il pulsante rosso.
Accompagnare la cintura di sicurezza
dopo lo sbloccaggio.
La spia dell'airbag si accende se
i pretensionatori si sono attivati.
Rivolgersi alla rete CITROËN o ad un
riparatore qualifi cato.
Per essere effi cace, la cintura di sicurezza : - deve essere utilizzata da una sola
persona adulta,
- non deve essere attorcigliata, verifi care tirandola davanti a sé con
un movimento regolare,
- essere il più vicino possibile al corpo.
La parte alta della cintura di sicurezza
deve essere posizionata nell'incavo
della spalla.
La parte centrale deve essere collocata
il più in basso possibile sul bacino.
Non invertire le fi bbie delle cinture,
altrimenti non funzionerebbero
correttamente. Se i sedili sono dotati
di appoggiagomiti, la parte addominale
della cintura deve sempre passare
sotto l'appoggiagomito.
Verifi care il corretto bloccaggio della
cintura di sicurezza tirando la cinghia
con un colpo deciso.
Cinture di sicurezza dei sedili
anteriori
I sedili anteriori sono dotati di
pretensionatori pirotecnici e di limitatori
di carico.
Cinture di sicurezza dei sedili
posteriori (5 posti)
I sedili posteriori sono dotati di cinture
di sicurezza a tre punti di ancoraggio e
di avvolgitori.

11 2
Cinture di sicurezza
Berlingo_2_VP_papier_it_Chap04_Securite_ed01-2014
11 2

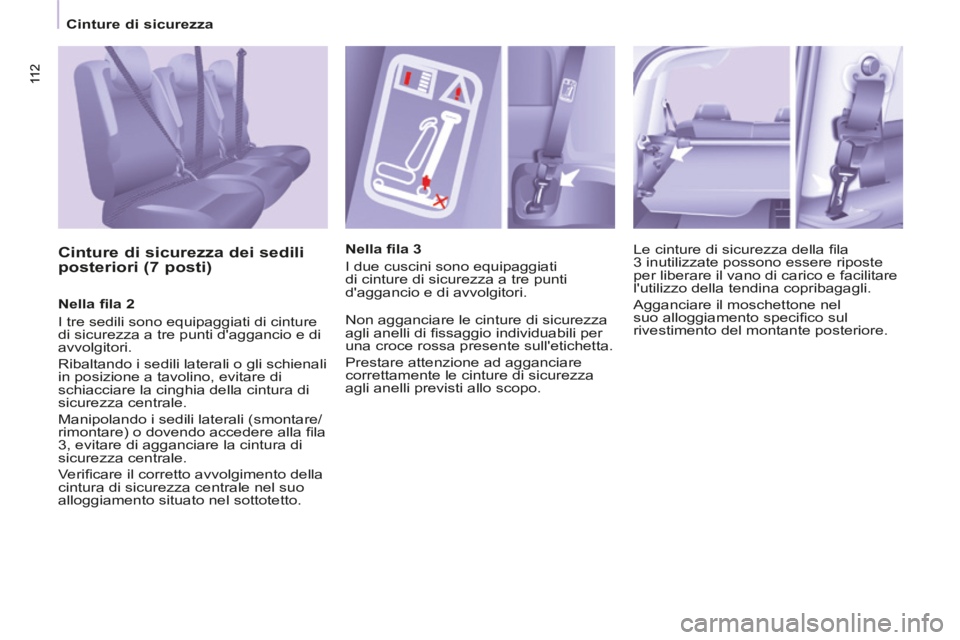

Cinture di sicurezza dei sedili
posteriori (7 posti)
Nella fi la 2
I tre sedili sono equipaggiati di cinture
di sicurezza a tre punti d'aggancio e di
avvolgitori.
Ribaltando i sedili laterali o gli schienali
in posizione a tavolino, evitare di
schiacciare la cinghia della cintura di
sicurezza centrale.
Manipolando i sedili laterali (smontare/
rimontare) o dovendo accedere alla fi la
3, evitare di agganciare la cintura di
sicurezza centrale.
Verifi care il corretto avvolgimento della
cintura di sicurezza centrale nel suo
alloggiamento situato nel sottotetto. Nella fi la 3
I due cuscini sono equipaggiati
di cinture di sicurezza a tre punti
d'aggancio e di avvolgitori.
Non agganciare le cinture di sicurezza
agli anelli di fi ssaggio individuabili per
una croce rossa presente sull'etichetta.
Prestare attenzione ad agganciare
correttamente le cinture di sicurezza
agli anelli previsti allo scopo.
Le cinture di sicurezza della fi la
3 inutilizzate possono essere riposte
per liberare il vano di carico e facilitare
l'utilizzo della tendina copribagagli.
Agganciare il moschettone nel
suo alloggiamento specifi co sul
rivestimento del montante posteriore.

11 3
Airbag
Berlingo_2_VP_papier_it_Chap04_Securite_ed01-2014
11 3
SICUREZZA
4
AIRBAG
Gli airbag sono stati progettati per
ottimizzare la sicurezza dei passeggeri
in caso di urti violenti e completano
l'azione delle cinture di sicurezza con
limitatore di carico. In caso di urto, i sensori elettronici
registrano ed analizzano gli urti frontali
e laterali nelle zone di rilevazione
dell'urto:
- in caso di urto violento, gli airbag
si gonfi ano immediatamente
e contribuiscono a proteggere
meglio gli occupanti del veicolo.
Subito dopo l'urto, l'airbag si
sgonfi a per non togliere la visuale
e per consentire ai passeggeri di
scendere dalla vettura, - in caso di urto poco violento,
d'impatto posteriore e in alcune
condizioni di ribaltamento del veicolo,
gli airbag non si gonfi ano ; solo la
cintura di sicurezza contribuisce a
garantire la protezione in queste
situazioni.
L'importanza dell'urto dipende dal tipo
di ostacolo e dalla velocità della vettura
al momento dell'incidente.

11 4
Airbag
Berlingo_2_VP_papier_it_Chap04_Securite_ed01-2014
11 4
Per un corretto utilizzo
Sedersi in modo normale e verticale.
Allacciare la cintura di sicurezza e
posizionarla correttamente.
Non lasciare oggetti tra i passeggeri
anteriori e gli airbag (bambini, animali,
oggetti, ...). Potrebbero intralciare il
funzionamento degli airbag o ferire i
passeggeri anteriori.
Dopo un incidente o un furto del
veicolo, far verifi care i sistemi di airbag.
Qualsiasi intervento sui sistemi airbag
è rigorosamente vietato, a meno che
non venga effettuato dal personale
qualifi cato della rete CITROËN o da un
riparatore qualifi cato.
Anche rispettando le precauzioni qui
sopra, non sono esclusi i rischi di
ferite o di leggere ustioni alla testa,
al torace e alle braccia in caso di
attivazione dell'airbag. Infatti l'airbag
si gonfi a quasi immediatamente (in
pochi millisecondi) e poi si sgonfi a
emettendo gas caldi attraverso i fori
previsti allo scopo. Airbag laterali
Coprire i sedili solo con foderine
omologate, per non rischiare di
intralciare l'attivazione degli airbag
laterali. Rivolgersi alla rete CITROËN o
ad un riparatore qualifi cato.
Non fi ssare o incollare oggetti sugli
schienali dei sedili : potrebbero ferire il
torace o le braccia durante l'attivazione
dell'airbag laterale.
Non avvicinare eccessivamente il
busto alla porta.
Airbag frontali
Non guidare tenendo il volante per le
razze o tenendo le mani sulla parte
centrale del volante.
Il passeggero non deve appoggiare i
piedi sul cruscotto, potrebbe ferirsi in
caso di attivazione dell'airbag.
Se possibile non fumare : l'attivazione
degli airbag può provocare scottature
o ferite causate dalla sigaretta o dalla
pipa.
Non smontare né forare il volante, non
sottoporlo ad urti violenti.
L'airbag funziona solo quando è
inserito il contatto.
Questo equipaggiamento funziona una
sola volta. Se si verifi ca un secondo
urto (nello stesso incidente o in un altro
incidente), l'airbag non funziona più.
L'attivazione del o degli airbag è
accompagnata da una leggera
fuoriuscita di fumo e da un rumore,
dovuti all'attivazione della cartuccia
pirotecnica integrata nel sistema.
Questo fumo non è nocivo, mai
può rivelarsi irritante per le persone
sensibili.
Il rumore della detonazione può
provocare una leggera diminuzione
della capacità auditiva per un breve
periodo di tempo.
L'airbag del passeggero deve
essere tassativamente disattivato
se sul sedile del passeggero
anteriore viene collocato un seggiolino
per bambini con la schiena rivolta alla
strada. Capitolo 4, sezione "Bambini a
bordo".

11 5
Airbag
Berlingo_2_VP_papier_it_Chap04_Securite_ed01-2014
11 5
SICUREZZA
4
Airbag a tendina
Si tratta di un sistema che protegge il
conducente e i passeggeri in caso di
urto laterale violento (tranne sul sedile
centrale della seconda fi la) per limitare
i rischi di traumi alla testa.
Ogni airbag a tendina è integrato
nei montanti e nella parte superiore
dell'abitacolo.
Attivazione
Si gonfi a contemporaneamente al
relativo airbag laterale in caso di urto
laterale violento applicato su una
parte o su tutta la zona d'impatto
laterale B , perpendicolarmente all'asse
longitudinale del veicolo su un piano
orizzontale e nel senso dall'esterno
all'interno del veicolo.
L'airbag a tendina s'interpone tra il
passeggero anteriore o posteriore del
veicolo e i vetri.
Airbag laterali
Si tratta di un sistema che protegge il
conducente e il passeggero anteriore
in caso di urto laterale violento per
limitare i rischi di traumi al torace.
Ogni airbag laterale è integrato
nell'armatura dello schienale del sedile
anteriore, lato porta.
Attivazione
Si gonfi a unilateralmente in caso di
urto laterale violento applicato su
una parte o su tutta la zona d'impatto
laterale B , perpendicolarmente all'asse
longitudinale del veicolo su un piano
orizzontale e nel senso dall'esterno
all'interno del veicolo.
L'airbag laterale s'interpone tra il
passeggero anteriore del veicolo e il
pannello della relativa porta. Zone di rilevazione dell'urto
A. Zona d'impatto frontale.
B. Zona d'impatto laterale.
Anomalia di funzionamento
Se questa spia si accende
sul quadro strumenti ed è
accompagnata da un segnale
acustico e da un messaggio
sul display, rivolgersi alla rete
CITROËN o ad un riparatore qualifi cato
per far verifi care il sistema. Gli airbag
potrebbero non attivarsi in caso di urto
violento.
In caso di piccolo urto o di leggera
collisione sul lato del veicolo o in
caso di ribaltamento, l'airbag può
non attivarsi.

11 6
Airbag
Berlingo_2_VP_papier_it_Chap04_Securite_ed01-2014
11 6
Airbag frontali
Sono integrati al centro del volante per
il conducente e nella plancia di bordo
per il passeggero anteriore.
Attivazione
Si gonfi ano contemporaneamente,
tranne se l'airbag passeggero è stato
disattivato, in caso di urto frontale
violento applicato su tutta la zona
d'impatto frontale A o su una parte
di essa, secondo l'asse longitudinale
del veicolo su un piano orizzontale e
partendo dalla parte anteriore a quella
posteriore del veicolo.
L'airbag frontale s'interpone tra il
passeggero anteriore del veicolo ed il
cruscotto, per attutire la proiezione in
avanti. Disattivazione
Può essere disattivato solo l'airbag
frontale passeggero:
- Con il contatto disinserito,
introdurre la chiave nel comando
di disattivazione dell'airbag
passeggero,
- girarla sulla posizione "OFF" ,
- poi toglierla mantenendola in questa posizione.
La spia airbag sul quadro
strumenti rimane accesa
per tutta la durata della
disattivazione. In caso di accensione permanente
delle due spie di airbag, non
sistemare un seggiolino per
bambini con schienale rivolto
alla strada, rivolgersi alla
rete CITROËN o ad un riparatore
qualifi cato. Anomalia airbag frontale
Per garantire la sicurezza
dei bambini, disattivare
tassativamente l'airbag
passeggero quando si colloca un
seggiolino per bambini con lo schienale
rivolto alla strada sul sedile anteriore
passeggero. Pena il rischio di morte
o di ferite molto gravi del bambino
durante l'attivazione dell'airbag. Riattivazione
In posizione
"OFF" , l'airbag
passeggero non si attiverà in caso di
urto.
Non appena si toglie il seggiolino per
bambini, mettere il comando dell'airbag
sulla posizione "ON" per attivare di
nuovo l'airbag e garantire la sicurezza
del passeggero in caso di urto.
Se questa spia si accende,
accompagnata da un segnale
acustico e da un messaggio
sul display, rivolgersi alla rete
CITROËN o ad un riparatore
qualifi cato per far verifi care il
sistema.
