Sedadla, zádržné prvky63Dětské zádržné systémy
ISOFIX
Upevněte dětské zádržné systémy
ISOFIX, schválené pro toto vozidlo,
k upevňovacím držákům ISOFIX.
Polohy dětských zádržných systémů
ISOFIX specifické pro vozidlo jsou
označeny v tabulce IL.
ISOFIX upevňovací držáky jsou
označeny na opěradle značkou.
Před upevněním dětské autosedačky upravte polohu hlavové opěrky 3 36.
Používáte-li ve druhé řadě sedadel
dětský zádržný systém ISOFIX,
doporučujme nastavit polohu
příslušného vnějšího sedadla na třetí
vrub od konce. Komfortní sedadlo, pokud je ve výbavě, musí být
v normální poloze 3 44.
Top-tether upevňovací
poutka Upevňovací poutka Top-tether jsou
označena symbolem dětské
sedačky :.V závislosti na výbavě v konkrétní
zemi může být vozidlo vybaveno
dvěma nebo třemi upevňovacími
poutky.
Kromě upevnění ISOFIX upevněte
popruh Top-tether k Top-tether
upevňovací poutkům. Popruh musí
být vedený mezi oběmi vodícími
tyčemi opěrky hlavy.
Polohy dětských zádržných systémů
ISOFIX univerzální kategorie jsou
označeny v tabulce IUF.

64Úložné prostoryÚložné prostoryÚložné schránky..........................64
Zavazadlový prostor ....................78
Systém střešních nosičů ..............93
Informace o nakládání .................94Úložné schránky9Varování
Neukládejte do úložných schránek
těžké a ostré předměty.
V opačném případě by se při
prudkém zabrzdění, náhlé změně
směru nebo při nehodě mohlo
otevřít víko úložné schránky
a předměty, které z této schránky
vypadnou, by mohly cestující
zranit.
Úložný prostor
v přístrojové desce
V přístrojovém panelu před
informačním displejem je úložná
schránka. Zatlačením otevřete víčko.

Úložné prostory65Odkládací schránka
v palubní desce
Na straně spolujezdce jsou dvě
odkládací schránky v palubní desce.
Horní odkládací schránka v palubní
desce se otevře stisknutím tlačítka
vlevo.
Dolní odkládací schránku v palubní
desce se otevírá zatažením za
madlo.
V odkládací schránce v palubní
desce je umístěn adaptér pro pojistné matice kol.
Pokud je vozidlo v pohybu, schránky
v palubní desce musí být uzavřeny.
Držáky nápojů
Přední držák nápojů
Držáky nápojů jsou umístěny ve
středové konzole mezi předními
sedadly.
Posuvný držák nápojů v loketní opěrce FlexConsole
Držák nápojů je možné posouvat ve
vodicích kolejničkách v loketní opěrce
FlexConsole, nebo jej úplně vyjmout.
Posouvat jej je možné stisknutím
páčky na přední stgraně držáku.
Loketní opěrka 3 42.

66Úložné prostory
Vyjměte držák nápojů
Vytáhněte madlo na přední straně
držáku nápojů a držák vyjměte svisle
z konzoly.
Při montáži postupujte v opačném
pořadí.
Poznámky
Namontujte držák nápojů ve směru
zobrazeném na ilustraci. Jinak se
může stát, že držák nápojů
nezaklesne správně na místo.
Zadní držák nápojů
Další držáky nápojů jsou umístěny
mezi sedadly ve třetí řadě.
Držák lahví Kapsy v předních a zadních dveřích
jsou určeny pro uložení lahví.
Přední odkládací schránka
V blízkosti volantu se nachází
odkládací schránka.
Schránka v panelu dveří Na čalounění předních dveří jsou
malé kapsy např. na mobilní telefony.

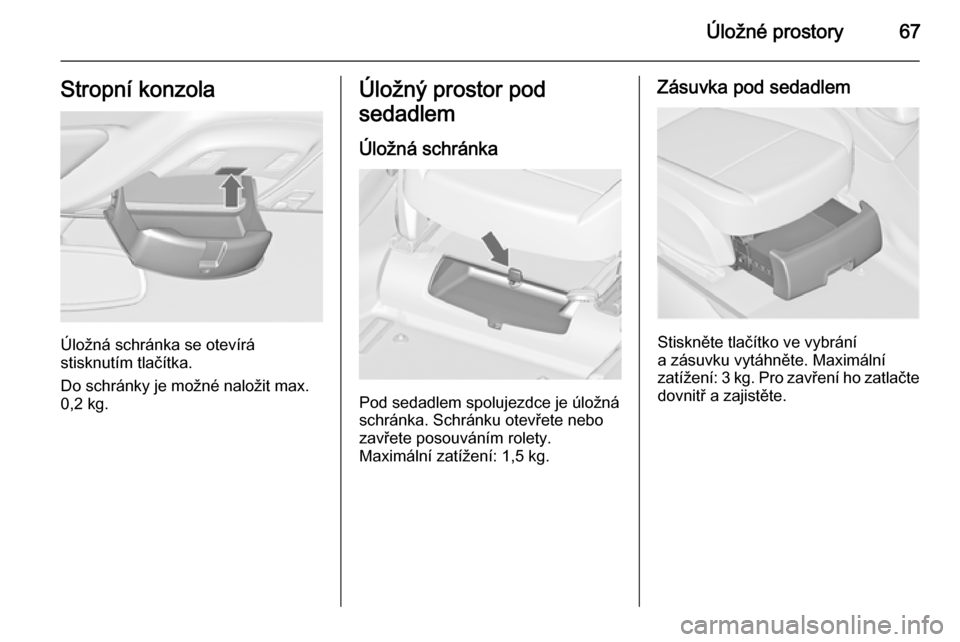

Úložné prostory67Stropní konzola
Úložná schránka se otevírá
stisknutím tlačítka.
Do schránky je možné naložit max.
0,2 kg.
Úložný prostor pod
sedadlem
Úložná schránka
Pod sedadlem spolujezdce je úložná
schránka. Schránku otevřete nebo zavřete posouváním rolety.
Maximální zatížení: 1,5 kg.
Zásuvka pod sedadlem
Stiskněte tlačítko ve vybrání
a zásuvku vytáhněte. Maximální
zatížení: 3 kg. Pro zavření ho zatlačte
dovnitř a zajistěte.

68Úložné prostoryOdkládací schránka
v loketní opěrce
Úložná schránka v základněloketní opěrky
Konzola loketní opěrky obsahuje
úložnou schránku. Pro jeho otevření
posuňte loketní opěrku dopředu.
Úložná schránka v loketní
opěrce FlexConsole
Úložná schránka v loketní opěrce se
otevírá stisknutím tlačítka.
Za loketní opěrkou je další úložná
schránka. Otevírá se posunutím
víčka.
Schránka ve středové
konzole
Středová konzola
Odkládací schránku lze použít pro
ukládání malých předmětů.
Otevírá se posunutím krytu dozadu.

Úložné prostory69
Zadní konzole
Na zadní straně opěrky FlexConsole
je úložná přihrádka. Otvírá se
vytažením.
Výstraha
Nepoužívejte na popel ani jiný
žhavý materiál.
Zadní nosný systém
Zadní nosný systém pro čtyři
jízdní kola
Zadní nosný systém (systém Flex-
Fix) umožňuje připevnění dvou
jízdních kol k výsuvnému nosiči
integrovanému do podlahy vozidla.
Dále lze připevnit další dvě jízdní kola
na adaptér. Přeprava jiných předmětů
není povolena.
Maximální nosnost zadního nosného systému je 80 kg s připevněným
adaptérem a 60 kg bez připevněného adaptéru. Maximální hmotnost
jednoho jízdního kola na vytaženém
nosném systému je 30 kg. Díky tomu
lze k nosnému systému připevnit také
jízdní kola s elektrickým pohonem.
Maximální hmotnost jednoho jízdního
kola na adaptéru je 20 kg.
Rozvor kol jízdního kola nesmí
přesáhnout 1,15 metru. V opačném
případě není možné bezpečné
upevnění jízdního kola.
Pokud se nepoužívá, musíte zadní
nosný systém zasunout zpět do
podlahy vozidla.
Na jízdních kolech nesmí být žádné
předměty, které by se během
přepravy mohli uvolnit.Výstraha
Je-li zadní nosný systém vysunutý a vozidlo je plně zatížené, sníží sevůle podvozku.
Po cestách v prudkém stoupání
a při jízdě přes rampy, nárazníky
atd. jezděte opatrně.

70Úložné prostoryVýstraha
Před připevňováním jízdních kol
z rámu z uhlíku požádejte o radu prodejce jízdního kola. Jízdní kola mohou být poškozena.
Vysouvání
Otevřete dveře zavazadlového
prostoru.
9 Varování
Nikdo nesmí být v oblasti
vysouvání zadního nosného
systému, nebezpečí zranění.
Zatáhněte za uvolňovací páčku
směrem nahoru. Zadní nosný systém se uvolní a bude se rychle pohybovat směrem ven ze zadního nárazníku.
Zcela vytáhněte zadní nosný systém
dokud neuslyšíte, že se zajistil.
Ujistěte se, že není možné zadní nosný systém zatlačit dovnitř bez
opětovného zatažení za uvolňovací
páčku.9 Varování
Připevnit objekty na zadní nosný
systém je dovoleno pouze, pokud
byl systém správně zajištěn.
Pokud se zadní nosný systém
správně nezajistí, nepřipevňujte
na něj žádné objekty. Vyhledejte
pomoc v servisu.
