2014.5 OPEL ZAFIRA B USB

Touch & Connect...........................5
CD 40 USB ................................ 103
CD 30 / CD 30 MP3 ...................147
Портал мобільного телефону . 179Зміст

Вступ............................................. 6
Радіо ............................................ 24
Програвач компакт-дисків .........29
Вхід AUX ..................................... 35
Порт USB .................................... 36
Відтворення музики через
Bluetooth ...................................... 39
Навігація ..................................... 41
Телефон ...................................... 86
Покажчик ................................... 100Touch & Connect

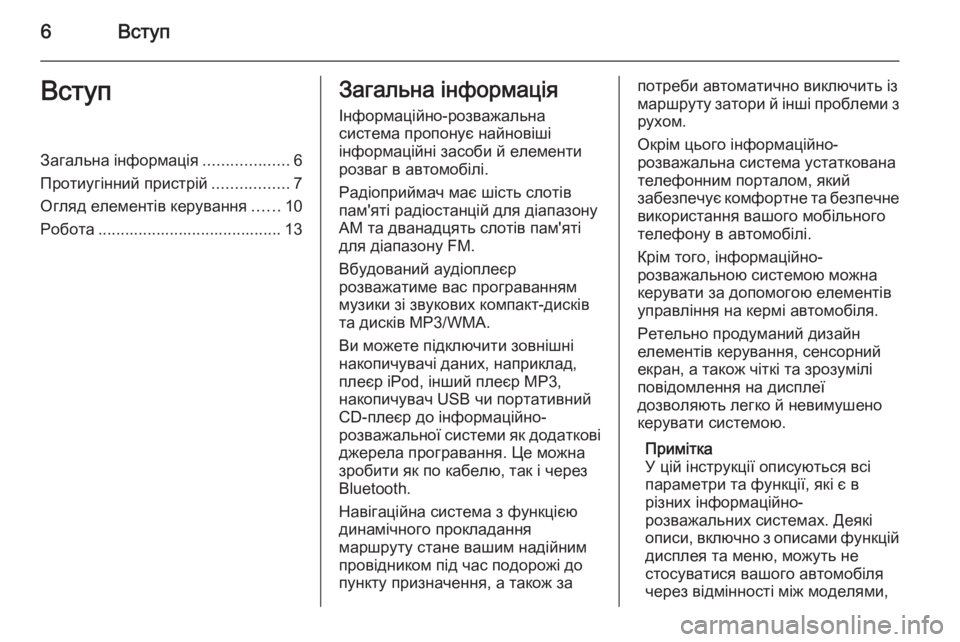

6ВступВступЗагальна інформація...................6
Протиугінний пристрій .................7
Огляд елементів керування ......10
Робота ......................................... 13Загальна інформація
Інформаційно-розважальна
система пропонує найновіші
інформаційні засоби й елементи
розваг в автомобілі.
Радіоприймач має шість слотів
пам'яті радіостанцій для діапазону
АМ та дванадцять слотів пам'яті для діапазону FM.
Вбудований аудіоплеєр
розважатиме вас програванням
музики зі звукових компакт-дисків
та дисків MP3/WMA.
Ви можете підключити зовнішні
накопичувачі даних, наприклад,
плеєр iPod, інший плеєр MP3,
накопичувач USB чи портативний
CD-плеєр до інформаційно-
розважальної системи як додаткові джерела програвання. Це можна
зробити як по кабелю, так і через
Bluetooth.
Навігаційна система з функцією
динамічного прокладання
маршруту стане вашим надійним
провідником під час подорожі до
пункту призначення, а також запотреби автоматично виключить із
маршруту затори й інші проблеми з
рухом.
Окрім цього інформаційно-
розважальна система устаткована
телефонним порталом, який
забезпечує комфортне та безпечне використання вашого мобільного
телефону в автомобілі.
Крім того, інформаційно-
розважальною системою можна керувати за допомогою елементів
управління на кермі автомобіля.
Ретельно продуманий дизайн
елементів керування, сенсорний
екран, а також чіткі та зрозумілі
повідомлення на дисплеї
дозволяють легко й невимушено
керувати системою.
Примітка
У цій інструкції описуються всі
параметри та функції, які є в
різних інформаційно-
розважальних системах. Деякі
описи, включно з описами функцій
дисплея та меню, можуть не
стосуватися вашого автомобіля
через відмінності між моделями,

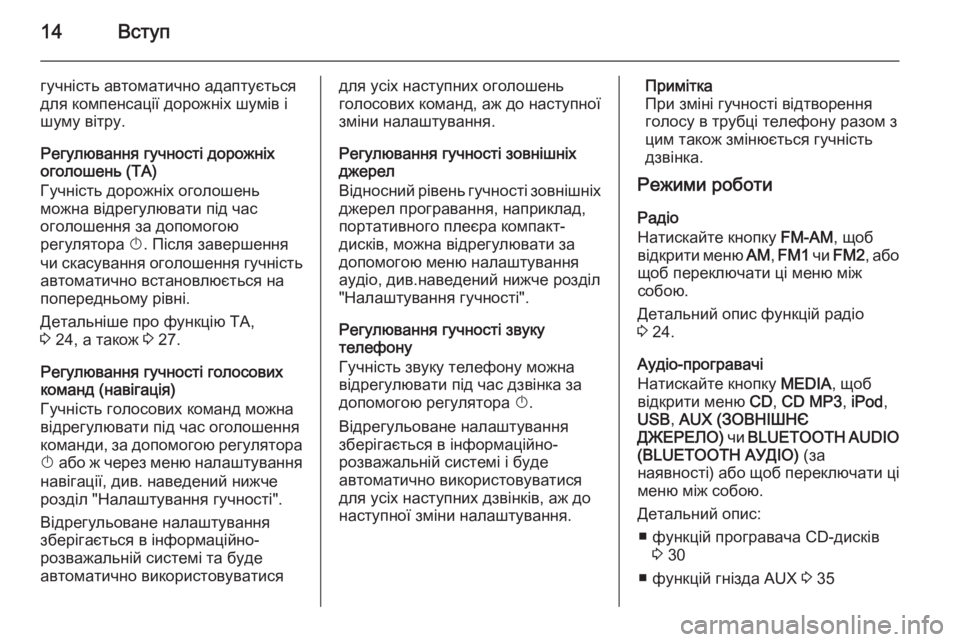

14Вступ
гучність автоматично адаптується
для компенсації дорожніх шумів і
шуму вітру.
Регулювання гучності дорожніх
оголошень (ТА)
Гучність дорожніх оголошень
можна відрегулювати під час
оголошення за допомогою
регулятора X. Після завершення
чи скасування оголошення гучність автоматично встановлюється на
попередньому рівні.
Детальніше про функцію ТА,
3 24, а також 3 27.
Регулювання гучності голосових
команд (навігація)
Гучність голосових команд можна
відрегулювати під час оголошення
команди, за допомогою регулятора X або ж через меню налаштування
навігації, див. наведений нижче розділ "Налаштування гучності".
Відрегульоване налаштування
зберігається в інформаційно-
розважальній системі та буде
автоматично використовуватисядля усіх наступних оголошень
голосових команд, аж до наступної
зміни налаштування.
Регулювання гучності зовнішніх
джерел
Відносний рівень гучності зовнішніх
джерел програвання, наприклад,
портативного плеєра компакт-
дисків, можна відрегулювати за
допомогою меню налаштування
аудіо, див.наведений нижче розділ
"Налаштування гучності".
Регулювання гучності звуку
телефону
Гучність звуку телефону можна
відрегулювати під час дзвінка за
допомогою регулятора X.
Відрегульоване налаштування
зберігається в інформаційно-
розважальній системі і буде
автоматично використовуватися
для усіх наступних дзвінків, аж до
наступної зміни налаштування.Примітка
При зміні гучності відтворення
голосу в трубці телефону разом з
цим також змінюється гучність
дзвінка.
Режими роботи
Радіо
Натискайте кнопку FM-AM, щоб
відкрити меню AM, FM1 чи FM2 , або
щоб переключати ці меню між
собою.
Детальний опис функцій радіо
3 24.
Аудіо-програвачі
Натискайте кнопку MEDIA, щоб
відкрити меню CD, CD MP3 , iPod ,
USB , AUX (ЗОВНІШНЄ
ДЖЕРЕЛО) чи BLUETOOTH AUDIO
(BLUETOOTH АУДІО) (за
наявності) або щоб переключати ці
меню між собою.
Детальний опис: ■ функцій програвача CD-дисків 3 30
■ функцій гнізда AUX 3 35

Вступ15
■ функцій порту USB 3 36
■ музичні функції Bluetooth 3 39
Навігація
Натисніть кнопку NAV, щоб
відкрити меню NAVIGATION
(НАВІГАЦІЯ) .
Натисніть кнопку MAP, щоб
вивести на екран дорожню мапу,
що відображає поточне
розташування автомобіля.
Детальний опис навігаційних
функцій, 3 41.
Phone (Телефон)
Натисніть кнопку I, щоб відкрити
меню PHONE (ТЕЛЕФОН) .
Детальний опис функцій порталу
телефону, 3 86.Елементи керування роботою
меню
Сенсорний екран
Дисплей інформаційно-
розважальної системи має
сенсорний інтерфейс, що дозволяє
пряму взаємодію з елементами
керування меню.
Ви можете, наприклад, увімкнути
кнопку на екрані, торкнувшись до
неї пальцем, або змінити
положення слайдера прокрутки
пальцями руки.Обережно
Не використовуйте гострі чи
тверді предмети, такі як кулькові ручки, олівці чи подібні
предмети для керуванням
роботою сенсорного дисплея.
Багатофункціональний перемикач
Якщо сенсорний екран не
використовується для роботи з
меню, багатофункціональний
регулятор є центральним
елементом керування меню.
Повертання: ■ щоб обрати кнопку на екрані чи пункт меню
■ щоб змінити значення параметраНатискання:
■ щоб увімкнути обрану кнопку на екрані чи пункт меню
■ для підтвердження зміненого значення параметра
■ щоб перейти до іншої опції налаштування
Кнопка / (назад)
Натисніть кнопку /, щоб
повернутися від підменю до вищого
рівня меню.
Якщо головне меню увімкнене,
наприклад, меню FM1 або CD,
натиснувши кнопку /, виведіть на
екран мапу з поточним
розташуванням автомобіля.

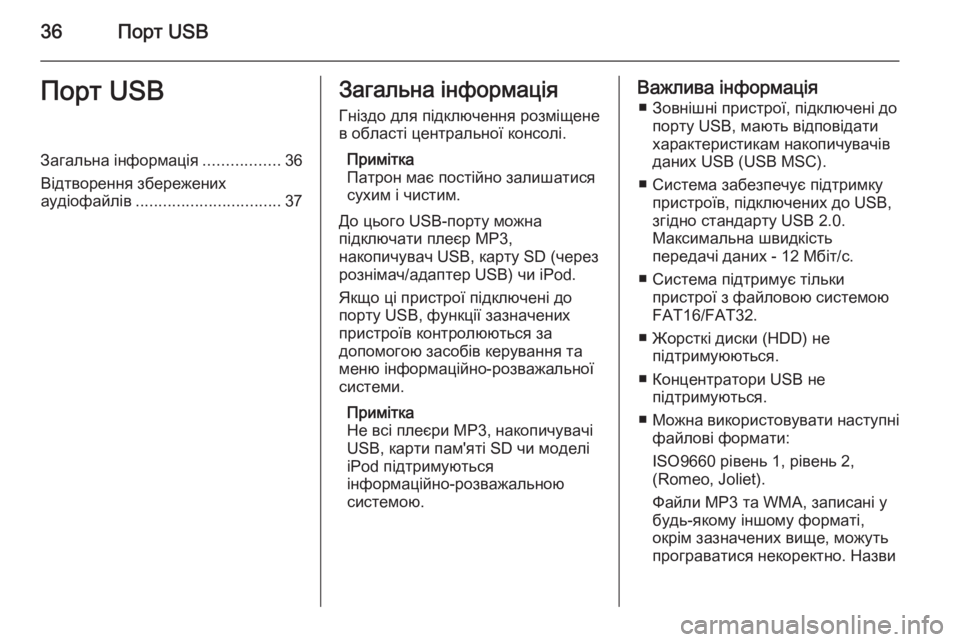

36Порт USBПорт USBЗагальна інформація.................36
Відтворення збережених
аудіофайлів ................................ 37Загальна інформація
Гніздо для підключення розміщене
в області центральної консолі.
Примітка
Патрон має постійно залишатися
сухим і чистим.
До цього USB-порту можна
підключати плеєр MP3,
накопичувач USB, карту SD (через
рознімач/адаптер USB) чи iPod.
Якщо ці пристрої підключені до
порту USB, функції зазначених
пристроїв контролюються за
допомогою засобів керування та
меню інформаційно-розважальної
системи.
Примітка
Не всі плеєри МР3, накопичувачі
USB, карти пам'яті SD чи моделі iPod підтримуються
інформаційно-розважальною
системою.Важлива інформація
■ Зовнішні пристрої, підключені до порту USB, мають відповідатихарактеристикам накопичувачів
даних USB (USB MSC).
■ Система забезпечує підтримку пристроїв, підключених до USB,
згідно стандарту USB 2.0.
Максимальна швидкість
передачі даних - 12 Мбіт/с.
■ Система підтримує тільки пристрої з файловою системою
FAT16/FAT32.
■ Жорсткі диски (HDD) не підтримуюються.
■ Концентратори USB не підтримуються.
■ Можна використовувати наступні
файлові формати:
ISO9660 рівень 1, рівень 2,
(Romeo, Joliet).
Файли МР3 та WMA, записані у
будь-якому іншому форматі,
окрім зазначених вище, можуть
програватися некоректно. Назви

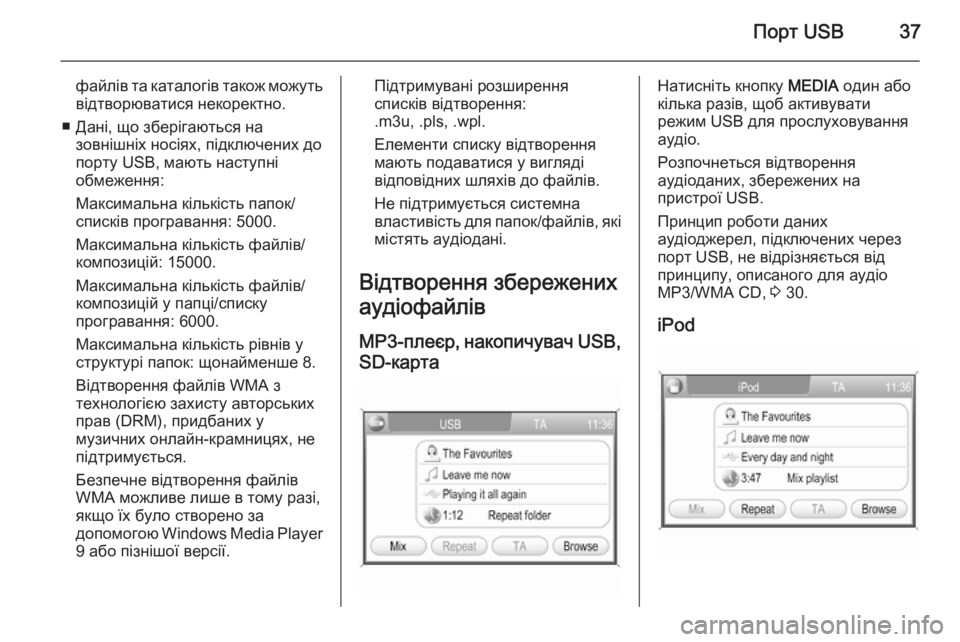

Порт USB37
файлів та каталогів також можуть
відтворюватися некоректно.
■ Дані, що зберігаються на зовнішніх носіях, підключених до
порту USB, мають наступні
обмеження:
Максимальна кількість папок/ списків програвання: 5000.
Максимальна кількість файлів/
композицій: 15000.
Максимальна кількість файлів/
композицій у папці/списку
програвання: 6000.
Максимальна кількість рівнів у
структурі папок: щонайменше 8.
Відтворення файлів WMA з
технологією захисту авторських
прав (DRM), придбаних у
музичних онлайн-крамницях, не
підтримується.
Безпечне відтворення файлів
WMA можливе лише в тому разі,
якщо їх було створено за
допомогою Windows Media Player
9 або пізнішої версії.Підтримувані розширення
списків відтворення:
.m3u, .pls, .wpl.
Елементи списку відтворення
мають подаватися у вигляді
відповідних шляхів до файлів.
Не підтримується системна
властивість для папок/файлів, які
містять аудіодані.
Відтворення збережених аудіофайлів
MP3- плеєр, накопичувач USB,
SD-картаНатисніть кнопку MEDIA один або
кілька разів, щоб активувати
режим USB для прослуховування
аудіо.
Розпочнеться відтворення
аудіоданих, збережених на
пристрої USB.
Принцип роботи даних
аудіоджерел, підключених через
порт USB, не відрізняється від
принципу, описаного для аудіо
MP3/WMA CD, 3 30.
iPod

38Порт USB
Натисніть кнопку MEDIA один або
кілька разів, щоб активувати
музичний режим iPod.
Розпочнеться відтворення
аудіоданих, збережених на
пристрої iPod.
Принцип роботи iPod,
підключеного через порт USB,
майже не відрізняється від
принципу, описаного для аудіо
MP3/WMA CD, 3 30.
Нижче описано лише відмінні/
додаткові аспекти функціонування
цих пристроїв.
Музичний браузерЗалежно від моделі/версії
підключеного iPod і збережених на
ньому даних, існують різні варіанти вибору та відтворення звукових
доріжок.
Оберіть кнопку Browse (Гортати) на
екрані, щоб вивести на екран меню з доступними параметрами для
перегляду музики.
Оберіть бажаний варіант
перегляду музики.
Наступні інструкції майже не
відрізняються від описаних кроків для вибору композиції в папках
компакт-диску MP3/WMA, 3 30.
