2014.5 OPEL MOKKA service

Introduction.................................... 2
En bref ........................................... 6
Clés, portes et vitres ....................20
Sièges, systèmes de sécurité ......35
Rangement .................................. 57
Instruments et commandes .........76
Éclairage .................................... 110
Climatisation .............................. 120
Conduite et utilisation ................127
Soins du véhicule .......................166
Service et maintenance .............210
Caractéristiques techniques ......213
Informations au client .................225
Index alphabétique ....................228Sommaire

Introduction3Caractéristiques
spécifiques du véhicule Veuillez inscrire les données de votre
véhicule à la page précédente afin de les garder facilement accessibles.
Ces informations figurent aux chapi‐
tres « Entretien et maintenance » et
« Caractéristiques techniques » ainsi
que sur la plaquette signalétique.
Introduction
Votre véhicule associe technologie
avancée, sécurité, écologie et écono‐
mie.
Le présent Manuel d'utilisation con‐
tient toutes les informations qui vous
seront nécessaires pour conduire
votre véhicule efficacement et en
toute sécurité.
Informez les occupants du véhicule
des risques éventuels d'accident et
de blessure dus à une mauvaise uti‐
lisation.
Vous devez toujours vous plier aux lois et réglementations en vigueurdans le pays dans lequel vous voustrouvez. Ces lois peuvent différer des
informations contenues dans ce Ma‐
nuel d'utilisation.
Quand il est indiqué de prendre con‐
tact avec un atelier, nous vous re‐
commandons de chercher un Répa‐ rateur Agréé Opel. Pour les véhicules au gaz, nous vous recommandons decontacter un Réparateur Opel habilité
pour l'entretien des véhicules au gaz.
Les Réparateurs Agréés Opel offrent
un service de première qualité à des
prix raisonnables. Le personnel ex‐
périmenté formé par Opel travaille se‐ lon les prescriptions spécifiques
d'Opel.
La documentation destinée au client
doit toujours être conservée à portée
de main, dans le véhicule.
Utilisation de ce manuel ■ Le présent manuel décrit toutes les
options et fonctions disponibles
pour ce modèle. Certaines
descriptions, notamment celles des fonctions de menu et d'affichage,peuvent ne pas s'appliquer à votre
véhicule en raison des variantes demodèle, de spécifications propres à votre pays, à des accessoires ou
des équipements spéciaux.
■ Vous trouverez un premier aperçu dans le chapitre « En bref ».
■ Le sommaire situé au début de ce manuel et à chaque chapitre indi‐
que où se trouvent les informations.
■ L'index vous permet de rechercher des informations spécifiques.
■ Le présent Manuel d'utilisation montre des véhicules avec direc‐tion à gauche. L'utilisation de véhi‐
cules avec direction à droite est si‐
milaire.
■ Le Manuel d'utilisation reprend les désignations de moteur utilisées enusine. Les désignations de vente
correspondantes se trouvent dans
le chapitre « Caractéristiques
techniques ».
■ Les indications de direction, telles que à gauche, à droite ou vers
l'avant et vers l'arrière, sont tou‐
jours données par rapport au sens
de la marche.

Instruments et commandes85Jauge de température deliquide de refroidissementdu moteur
Affiche la température du liquide de
refroidissement.
zone
gauche=le moteur n'a pas en‐
core atteint sa tempé‐
rature de fonctionne‐
mentzone
centrale=température de fonc‐
tionnement normalezone
droite=température trop éle‐
véeAvertissement
Si la température de liquide de re‐ froidissement du moteur est trop
élevée, arrêter le véhicule, couper le moteur. Danger pour le moteur. Vérifier le niveau de liquide de re‐
froidissement.
Affichage de service
Le système de durée de vie de l'huile
moteur vous indique quand changer
de filtre et d'huile moteur. Basé sur les
conditions de conduite, l'intervalle de
vidange de l'huile moteur et de rem‐
placement de filtre qui sera indiqué
peut fortement varier.
Dans l'affichage de combiné de ni‐
veau supérieur, la durée de vie res‐ tante de l'huile est indiquée dans le
Menu informations véhicule .
Sur l'affichage de mi-niveau, la durée
de vie restante de l'huile moteur est
indiquée par le témoin I. Le contact
doit donc être mis, mais le moteur doit
être à l'arrêt.
Le menu et la fonction peuvent être
sélectionnés à l'aide des boutons sur
la manette des clignotants.
Pour afficher la durée de vie restante de l'huile moteur :

86Instruments et commandes
Appuyer sur le bouton MENU pour
sélectionner le menu Menu
informations véhicule .
Tourner la molette de réglage pour
sélectionner le menu Durée de vie
restante, huile .
Pour garantir son fonctionnement
correct, le système doit être réinitia‐
lisé à chaque vidange d'huile moteur. Prendre contact avec un atelier.
Appuyer sur le bouton SET/CLR pour
réinitialiser. Pour ce faire, le contact
doit être mis mais le moteur doit être
à l'arrêt.
Quand le système a calculé que la
durée de vie de l'huile s'est réduite,
Vidange huile moteur nécessaire ou
un code d'avertissement apparaît
dans le centre d'informations du con‐
ducteur. Faire changer l'huile moteur
et le filtre par un atelier dans un délai
d'une semaine ou 500 km (selon
l'échéance survenant en premier).
Centre d'informations du conducteur
3 94.
Informations sur le service 3 210.
Témoins
Les témoins décrits ne se retrouvent
pas sur tous les véhicules. La des‐
cription s’applique à toutes les ver‐
sions d’instruments. L'emplacement
des témoins peut varier en fonction
de l'équipement. Lors de la mise du
contact, la plupart des témoins s'allu‐
ment brièvement pour effectuer un
test de fonctionnement.Signification des couleurs des té‐ moins :rouge=Danger, rappel importantjaune=Avertissement, instruction,
défaillancevert=Confirmation de mise en
marchebleu=Confirmation de mise en
marcheblanc=Confirmation de mise en
marche

Instruments et commandes101
N°Message du véhicule27Défaillance du clignotant
avant droit28Défaillance du clignotant
arrière droit53Serrer le bouchon de carbu‐
rant54Eau dans le filtre à gazole
(diesel)S68Maintenance de la direction
assistéeS73Réparer le système de trans‐
mission intégraleS75Maintenance de la climatisa‐
tionS79Appoint d'huile moteurS81Maintenance de la transmis‐
sionS82Changer prochainement
l'huile moteurN°Message du véhiculeS84La puissance du moteur est
réduiteS89Entretien du véhicule sous
peu128Capot ouvert134Défaillance de l'aide au
stationnement, nettoyer le
pare-chocsS136Entretien de l'aide au station‐
nement174Tension de batterie trop faible
Remarque
« S » signifie « Prochain entretien du véhicule ». Demander immédiate‐
ment l'assistance d'un atelier.
Messages du véhicule sur un
affichage de combiné de niveau supérieur
Les messages du véhicule sont affi‐
chés sous forme de textes. Suivre les instructions données dans les mes‐
sages.
Le système affiche des messages re‐
latifs aux domaines suivants :
■ Messages de service ;
■ Niveaux de fluide ;
■ Alarme antivol ;
■ Freins ;
■ Systèmes d'entraînement ;

126ClimatisationMaintenance
Prise d'air
La prise d'air dans le compartiment
moteur, à l'extérieur devant le pare-
brise, ne doit pas être encombrée.
Le cas échéant, enlever les feuilles,
les saletés ou la neige.
Filtre à pollens Le filtre à pollen nettoie l’air provenant
de l’extérieur des poussières et des
particules telles que pollens et spo‐
res.
Fonctionnement normal de
la climatisation
Pour assurer un fonctionnement par‐
fait et constant, faire fonctionner le
système de refroidissement une fois
par mois pendant quelques minutes,
quel que soit le temps ou la saison. Le refroidissement n’est pas possible
quand la température extérieure est
trop basse.
Service
Pour une performance optimale du
refroidissement, il est recommandé
de vérifier annuellement le système
de climatisation, à partir de la
troisième année de mise en circula‐
tion du véhicule, en ce compris :
■ Test de fonctionnement et de pres‐
sion.
■ Fonctionnement du chauffage.
■ Vérification de l'étanchéité.
■ Contrôle de la courroie d'entraîne‐ ment.■ Nettoyage du condenseur et de lapurge d'évaporateur.
■ Contrôle des performances.

136Conduite et utilisationMode manuel
Placer le levier sélecteur en position
M .
Appuyer sur le bouton du levier sé‐ lecteur :
<=Passage au rapport supérieur.]=Passage au rapport inférieur.
Si un rapport supérieur est engagé à
trop faible vitesse ou un rapport infé‐ rieur à trop haut régime, aucun chan‐
gement de vitesse n'a lieu. Ceci en‐
traîne l'apparition d'un message dans
l'affichage d'informations du conduc‐ teur.
En mode manuel et à hauts régimes
du moteur, la boîte de vitesses ne
passe pas automatiquement à un rapport supérieur.
Programmes de conduite
électronique ■ Après un démarrage à froid, le pro‐
gramme de température de service
amène rapidement le catalyseur à
la température nécessaire en aug‐
mentant le régime moteur.
■ La fonction de passage automati‐ que en position N met automatique‐ment la boîte de vitesses au point
mort lorsque le véhicule est arrêté
et qu'un rapport de marche avant
est engagé et que la pédale de frein est enfoncée.
■ Des programmes spéciaux adap‐ tent automatiquement les points de
changement de vitesse en cas de
montées ou de descentes.Kickdown
Si la pédale d'accélérateur est enfon‐
cée au maximum en mode automati‐
que, la boîte de vitesses passe à un
rapport inférieur en fonction du ré‐
gime moteur.
Défaillance
En cas de défaillance, le témoin g
s'allume. En plus, un numéro de code ou un message de véhicule est affi‐ché dans le centre d'informations du
conducteur. Messages du véhicule
3 100.
La boîte de vitesses ne change plus
automatiquement. Il est possible de
continuer à rouler en changeant de
vitesse manuellement.
Seul le plus haut rapport est disponi‐ ble. Selon la défaillance, il se peut
que la 2e vitesse soit aussi disponible
en mode manuel. Ne changer de vi‐
tesse que si le véhicule est à l'arrêt.
Faire remédier à la cause du pro‐
blème par un atelier.

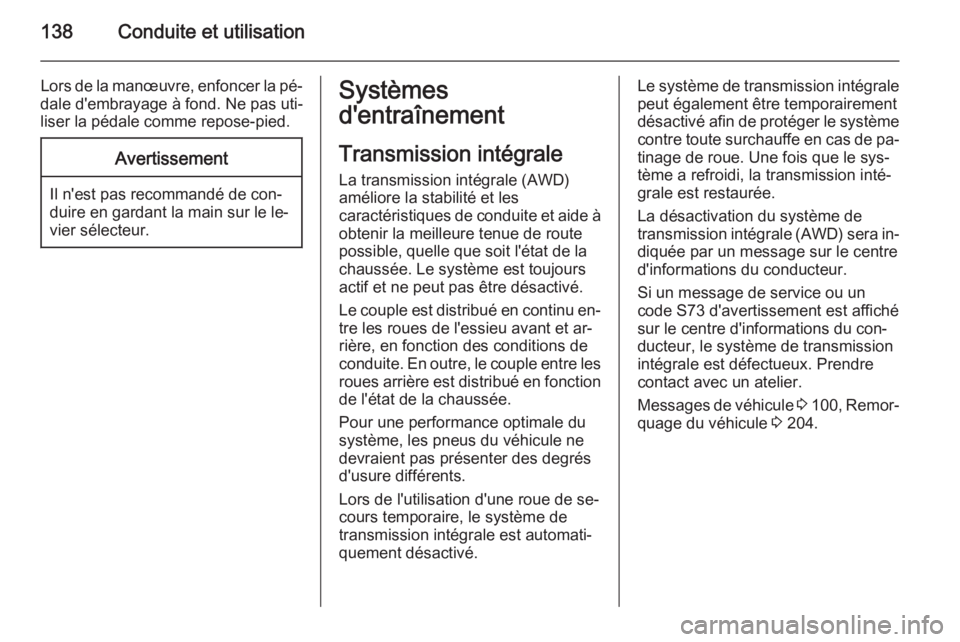

138Conduite et utilisation
Lors de la manœuvre, enfoncer la pé‐
dale d'embrayage à fond. Ne pas uti‐
liser la pédale comme repose-pied.Avertissement
Il n'est pas recommandé de con‐
duire en gardant la main sur le le‐
vier sélecteur.
Systèmes
d'entraînement
Transmission intégrale La transmission intégrale (AWD)
améliore la stabilité et les
caractéristiques de conduite et aide à
obtenir la meilleure tenue de route
possible, quelle que soit l'état de la
chaussée. Le système est toujours
actif et ne peut pas être désactivé.
Le couple est distribué en continu en‐
tre les roues de l'essieu avant et ar‐
rière, en fonction des conditions de
conduite. En outre, le couple entre les roues arrière est distribué en fonctionde l'état de la chaussée.
Pour une performance optimale du
système, les pneus du véhicule ne
devraient pas présenter des degrés d'usure différents.
Lors de l'utilisation d'une roue de se‐
cours temporaire, le système de
transmission intégrale est automati‐
quement désactivé.Le système de transmission intégrale peut également être temporairement
désactivé afin de protéger le système
contre toute surchauffe en cas de pa‐
tinage de roue. Une fois que le sys‐
tème a refroidi, la transmission inté‐
grale est restaurée.
La désactivation du système de
transmission intégrale (AWD) sera in‐ diquée par un message sur le centred'informations du conducteur.
Si un message de service ou un code S73 d'avertissement est affiché
sur le centre d'informations du con‐
ducteur, le système de transmission
intégrale est défectueux. Prendre
contact avec un atelier.
Messages de véhicule 3 100 , Remor‐
quage du véhicule 3 204.
