2014.5 OPEL MERIVA Uporabniški priročnik

Nega vozila183
5. Odpnite štiri nosilne zaponke inodstranite nosilec žarnic.
6. Zamenjajte žarnico.
Zadnja pozicijska in zavorna luč
( 1 )
Pozicijska luč ( 2)
Smernik ( 3)
Izvedba s svetlečimi (LED)
diodami:
Zamenjati je mogoče samo
žarnici zavorne luči ( 1) in
smernika ( 2).
7. Nosilec žarnice vstavite nazaj v
luč. Priklopite kabelski priključek.
Luč zataknite na zatiče in jo
pritrdite z maticama. Zaprite
loputo in jo primerno zataknite.
8. Vključite kontakt in preverite delovanje luči.
Zadnje luči na okviru vrat
prtljažnika

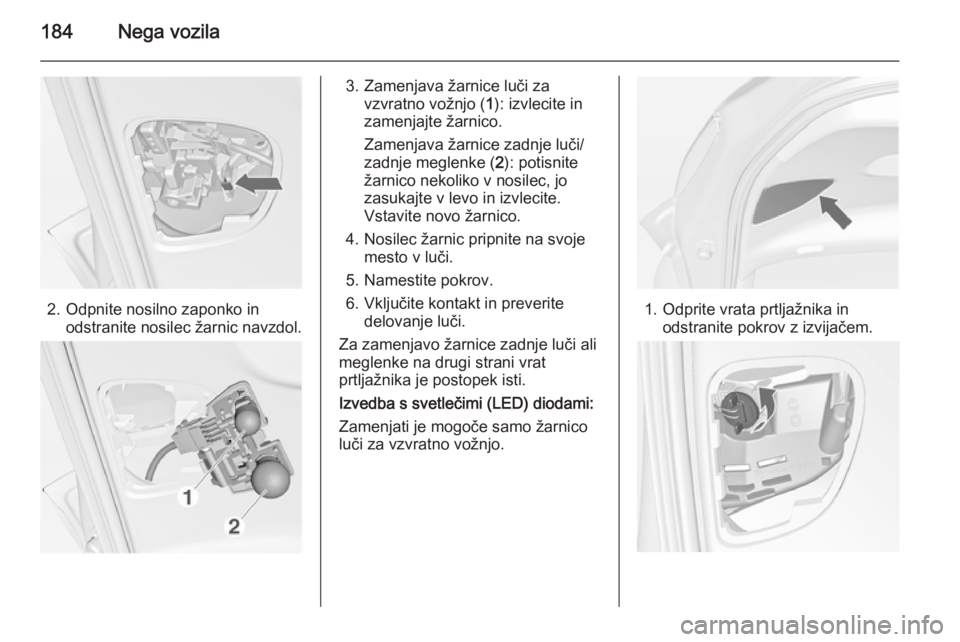

1. Odprite vrata prtljažnika in odstranite pokrov z izvijačem.

184Nega vozila
2. Odpnite nosilno zaponko inodstranite nosilec žarnic navzdol.
3. Zamenjava žarnice luči zavzvratno vožnjo ( 1): izvlecite in
zamenjajte žarnico.
Zamenjava žarnice zadnje luči/
zadnje meglenke ( 2): potisnite
žarnico nekoliko v nosilec, jo
zasukajte v levo in izvlecite.
Vstavite novo žarnico.
4. Nosilec žarnic pripnite na svoje mesto v luči.
5. Namestite pokrov.
6. Vključite kontakt in preverite delovanje luči.
Za zamenjavo žarnice zadnje luči ali
meglenke na drugi strani vrat
prtljažnika je postopek isti.
Izvedba s svetlečimi (LED) diodami:
Zamenjati je mogoče samo žarnico
luči za vzvratno vožnjo.
1. Odprite vrata prtljažnika in odstranite pokrov z izvijačem.

Nega vozila185
2. Nosilec žarnice obrnite v obratnosmer urinega kazalca. Odstranite
nosilec žarnice.
3. Zamenjava žarnice luči za vzvratno vožnjo: potisnite žarnico
nekoliko v nosilec, jo zasukajte v
levo in izvlecite. Vstavite novo
žarnico.
4. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
5. Namestite pokrov.
Stranski smerniki Za zamenjavo žarnice odstranite
ohišje luči:1. Na levi strani vozila potisnite luč naprej in jo z zadnjim koncem
odstranite iz sprednjega blatnika.
Na desni strani vozila potisnite luč nazaj in jo s sprednjim koncem
odstranite iz sprednjega blatnika.
2. Obrnite držalo žarnice na levo in ga odstranite iz ohišja.
3. Vzemite žarnico iz držala in vstavite novo.
4. Vstavite držalo žarnice in ga obrnite v smeri urnega kazalca.
5. Na desni strani: vstavite zadnji konec v blatnik, potisnite nazaj in
vstavite sprednji konec.
Na levi strani: vstavite sprednji
konec v blatnik, potisnite naprej in
vstavite zadnji konec.

186Nega vozilaLučka registrske tablice
1. Vstavite izvijač v odprtino napokrovu in ga potisnite vstran, da
se sprosti vzmetna sponka.
2. Luč odstranite s potegom navzdol. Ne vlecite je prek točke
upora, sicer boste pretrgali
kabelski vod.
3. Obrnite držalo žarnice na levo in ga odstranite iz ohišja luči.
4. Vzemite žarnico iz držala in vstavite novo.
5. Vstavite držalo žarnice v ohišje luči in ga obrnite na desno.
6. Vstavite luč v odbijač tako, da se zaskoči.
Notranje luči
Sprednje stropne in bralne luči
Žarnice dajte zamenjati v servisni
delavnici.
Osvetlitev tovornega prostora Žarnice dajte zamenjati v servisni
delavnici.
Olepševalna osvetlitev
1. Iztaknite luč na spodnjem delu in jo snemite.

Nega vozila187
2. Pritisnite nosilno zaponko inizvlecite kabelski priključek.
3.Obrnite nosilec žarnice v desno in
izvlecite.
4. Žarnico iztaknite iz nosilca in vstavite novo.
5. Vstavite nosilec z žarnico v luč in ga obrnite v levo.
6. Priklopite kabelski priključek.
7. Namestite luč.
Osvetlitev instrumentov
Žarnice dajte zamenjati v servisni
delavnici.
Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu so tri škatle z varovalkami: ■ v motornem prostoru spredaj levo,
■ pri vozilih z volanom na levi strani v
potniškem prostoru za prostorom
za spravljanje ali pri vozilih z
volanom na desni strani za
sovoznikovim predalom,
■ pod pokrovom na levi strani prtljažnika.
Pred menjavo varovalke izklopite dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

188Nega vozila
Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v motornem
prostoru.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.

Nega vozila189Škatla varovalk v
motornem prostoru
Varovalke se nahajajo v škatli na
sprednji levi strani motornega
prostora.
Pokrov dvignite navzgor in odstranite. Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.
Če pokrov škatle z varovalkami ni
primerno zaprt (spet), utegne priti do
motenj v delovanju.
Št.Tokokrog1Zaganjač2–3Filter goriva, hlajenje4Hupa5Terminal 306Motorni računalnik, računalnik
avtomatskega menjalnika7Prednje meglenke8Hlajenje motorja9Hlajenje motorja10Vakuumska črpalka11Vžig, predgretje12Višinska nastavitev žarometov13Klimatska naprava, terminal 1514Računalnik menjalnika15Desna dolga luč16Leva dolga luč17Motorni računalnik

190Nega vozila
Št.Tokokrog18Motorni računalnik, terminal 1519Varnostne blazine20Motorni računalnik21Motorni računalnik, terminal 87Št.Tokokrog22Električna ročna zavora23Naprava za popravilo pnevmatik24Črpalka za gorivo25ABS26Ogrevano zadnje okno27ABS28Ventilator v potniškem prostoru29Vžigalnik30Klimatska naprava31Električno pomično steklo, levo32Električno pomično steklo,
desno33Ogrevanje ogledala34ABS35Varnostne blazine
