2014.5 OPEL MERIVA Priručnik za vlasnika (in Croatian)

Njega vozila191
BrojStrujni krug22Električna parkirna kočnica23Kit za popravak gume24Pumpa goriva25ABS26Grijanje stražnjeg prozora27ABS28Ventilator unutrašnjosti29Upaljač za cigarete30Klima uređaj31Prednji električni prozor, lijevi32Prednji električni prozor, desni33Grijanje ogledala34ABS35Zračni jastukKutija s osiguračima ploče
s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište, pritisnite
osigurače, preklopite spremište dolje
i uklonite ga.

192Njega vozila
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice,
poklopac povucite prema gore i
uklonite ga.
Br.Strujni krug1Radio2Zaslon, instrument, telefon3Radio4Kontakt brava, blokada motora5Sustav pranja vjetrobrana,
pranje stražnjeg prozora6Sustav središnjeg
zaključavanja, prtljažnik7Središnje zaključavanje8Zaslon, instrument, telefon9Grijano kolo upravljačaBr.Strujni krug10Otključavanje stražnjih lijevih
vrata11Otključavanje stražnjih desnih
vrata12Svjetlo u unutrašnjosti13Senzor za kišu, unutrašnje
ogledalo, vanjska ogledala14-
Kutija s osiguračima u
prtljažniku

Njega vozila193

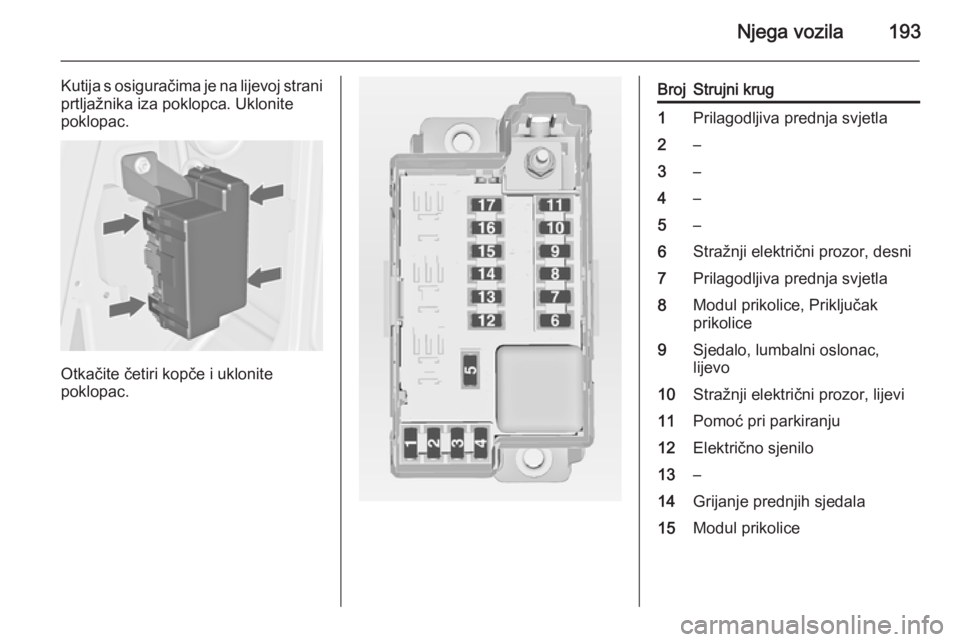

Kutija s osiguračima je na lijevoj straniprtljažnika iza poklopca. Uklonite
poklopac.
Otkačite četiri kopče i uklonite
poklopac.
BrojStrujni krug1Prilagodljiva prednja svjetla2–3–4–5–6Stražnji električni prozor, desni7Prilagodljiva prednja svjetla8Modul prikolice, Priključak
prikolice9Sjedalo, lumbalni oslonac,
lijevo10Stražnji električni prozor, lijevi11Pomoć pri parkiranju12Električno sjenilo13–14Grijanje prednjih sjedala15Modul prikolice

194Njega vozila
BrojStrujni krug16Sjedalo, lumbalni oslonac,
desno17–Alat vozila
Alat Vozila s rezervnim kotačem
Dizalica i alat nalaze se u spremištu
rezervnog kotača u prtljažniku.
Vozila s kitom za popravak
gume
Za otvaranje spremišta, odspojite
poklopac i otvorite ga.

Njega vozila195
Alat se nalazi u spremištu na desnoj
strani prtljažnika, zajedno s kitom za
popravak gume.
Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume
Zimske gume pružaju veću voznu sigurnost na temperaturama ispod7 °C i stoga ih treba ugraditi na sve
kotače.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu u vidno polje vozača.Oznake na gumama
Primjerice 195/65 R 15 91 H195=Širina gume, mm65=Odnos širine i visine gume, %R=Vrsta pojasa: RadijalniRF=Tip: RunFlat15=Promjer naplatka, inča91=Indeks opterećenja, npr. 91
odgovara 615 kgH=Slovo koda brzine
Slovo koda brzine:
Q=do 160 kmS=do 180 kmT=do 190 kmH=do 210 kmV=do 240 kmW=do 270 km
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To se
odnosi i na vozila sa sustavom
detekcije ispuhavanja gume ili
sustavom kontrole tlaka u gumama.

196Njega vozila
Odvijte kapicu ventila.
Tlak u gumi 3 231 i na naljepnici kod
suvozačevih vrata.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
ECO tlak u gumi služi za postizanje
najmanje moguće potrošnje goriva.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 222.
2. Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 231.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
Ako je tlak u gumi potrebno smanjiti ili
povećati na vozilu sa sustavom
kontrole tlaka u gumama, isključite
kontakt.
Sustav otkrivanja
ispuhanih guma
Sustav detekcije ispuhavanja gume
kontinuirano provjerava brzinu vrtnje
sve četiri gume.
Ako postoji gubitak tlaka u gumi,
kontrolno svjetlo w svijetli žuto i
poruka upozorenja se prikazuje na informacijskom centru vozača ako je
vozilo opremljeno zaslonom više
klase opreme. Odmah zaustavite
vozilo i provjerite tlak u gumi.

Njega vozila197
Kontrolno svjetlo w 3 100.
Inicijalizacija sustava
Nakon korigiranja tlaka u gumi ili zamjene kotača, sustav se mora
inicijalizirati:
1. Aktivirajte električnu parkirnu kočnicu.
2. Pritisnite MENU tipku za odabir
Vehicle Information Menu
(Informacijski izbornik vozila) .
3. Zakrenite kotačić podešavanja za
odabir Tire pressure system
(Sustav nadzora tlaka u
gumama) :
4. Pritisnite gumb SET/CLR kako
biste odabrali ponovno
postavljanje sustava.
Kod vozila sa zaslonom na
sredini, gumb SET/CLR pritišćite
duže kako biste započeli ponovno
pokretanje sustava.
5. Kod vozila sa zaslonom na vrhu, odabir se potvrđuje putem skočne
obavijesti. Potvrdite za pokretanje ponovnog postavljanja sustava.
Odabir i indikacija mogu biti različiti za zaslon na sredini i zaslon na vrhu.
Kad sustav ponovno bude spreman
za rad, prikazat će se poruka na
zaslonu informacijskog centra vozača
na vozilima opremljenim
zaslonom više klase opreme.
Dubina šare
Redovito provjeravajte dubinu profila.
Kada dubina profila padne ispod
2–3 mm (4 mm za zimske gume),
gume trebate zamijeniti iz sigurnosnih
razloga.
Iz sigurnosnih razloga preporuča se
da dubina profila guma na jednoj
osovini se ne razlikuje za više od
2 mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do oznake
istrošenosti (TWI). Njihov položaj je
radi lakšeg uočavanja označen
oznakom s bočne strane gume.

198Njega vozila
Ako se prednje gume troše više negostražnje, povremeno zamijenite
prednje i stražnje kotače. Osigurajte
da su smjer i rotacija kotača isti.
Gume stare, čak i ako se ne koriste.
Preporučamo zamjenu gume svakih
6 godina.
Promjena veličine guma i
kotača
Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može
biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi i napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Lanci za snijeg
Uporaba lanaca je dopuštena samo
na prednjim kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
10 mm (uključujući bravu lanca).
9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.
