Îngrijirea autovehiculului191
1. Rotiţi soclul becului în sensantiorar şi scoateţi-l din reflector.
2. Deblocaţi soclul becului din fişade conectare prin presarea clemei
de fixare.
3. Scoateţi şi înlocuiţi soclul becului împreună cu becul.
4. Cuplaţi fişa de conectare.
5. Introduceţi soclul becului în reflector.
6. Rotiţi soclul becului în sens orar şi
blocaţi-l în poziţie.
Lămpile de semnalizare
din faţă1. Rotiţi soclul becului în sens antiorar şi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din soclu.
3. Înlocuiţi becul.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.

192Îngrijirea autovehicululuiLămpile de poziţie din
spate
1. Degajaţi capacul şi scoateţi-l.
2. Deşurubaţi manual cele două piuliţe de fixare din plastic.
3. Extrageţi cu atenţie corpul lămpiidin ştifturile de susţinere şi
îndepărtaţi-l. Aveţi grijă să
rămână în poziţie traseul
cablajelor.
4. Detaşaţi fişa de conectare de pe soclul becului.
5. Eliberaţi cele patru opritoare şiscoateţi soclul becului.
6. Scoateţi becul şi înlocuiţi-l.

Îngrijirea autovehiculului193
Lampa de poziţie spate şi lampa
de frână ( 1)
Lampa de poziţie spate ( 2)
Lampa de semnalizare ( 3)
Versiune cu LED (diodă
emiţătoare de lumină):
Se pot schimba numai lămpile de
frână ( 1) şi lămpile de
semnalizare ( 2).
7. Introduceţi soclul becului în corpul
lămpii. Fixaţi fişa de conectare.
Introduceţi corpul lămpii pe
ştifturile de susţinere şi strângeţi
piuliţele de fixare. Închideţi şi fixaţi
capacul.
8. Cuplaţi contactul, acţionaţi şi verificaţi toate luminile.
Blocul optic spate din rama
hayonului
1. Deschideţi hayonul şi scoateţi capacul cu o şurubelniţă.
2.Eliberaţi opritorul şi scoateţi soclul
becului în jos.

194Îngrijirea autovehiculului
3. Pentru a înlocui becul lămpii demarşarier ( 1), scoateţi becul şi
înlocuiţi-l.
Pentru a înlocui becul lămpii de
poziţie spate/lămpii de ceaţă
spate ( 2), presaţi uşor becul în
soclu, rotiţi-l în sens antiorar,
scoateţi becul şi înlocuiţi-l.
4. Introduceţi soclul becului în opritor.
5. Ataşaţi capacul.
6. Cuplaţi contactul, acţionaţi şi verificaţi toate luminile.
Pentru a înlocui becul lămpii de
poziţie spate şi becul lămpii marşarier aflate în partea dreaptă a ramei
hayonului, procedaţi la fel.
Versiune cu LED (diodă emiţătoare
de lumină):
Poate fi schimbat numai becul lămpii
marşarier.
1. Deschideţi hayonul şi scoateţi capacul cu o şurubelniţă.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului.
3. Pentru a înlocui becul lămpii de marşarier, presaţi uşor becul în
soclu, rotiţi-l în sens antiorar,
scoateţi becul şi înlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Ataşaţi capacul.
Lămpile de semnalizare
laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:

Îngrijirea autovehiculului195

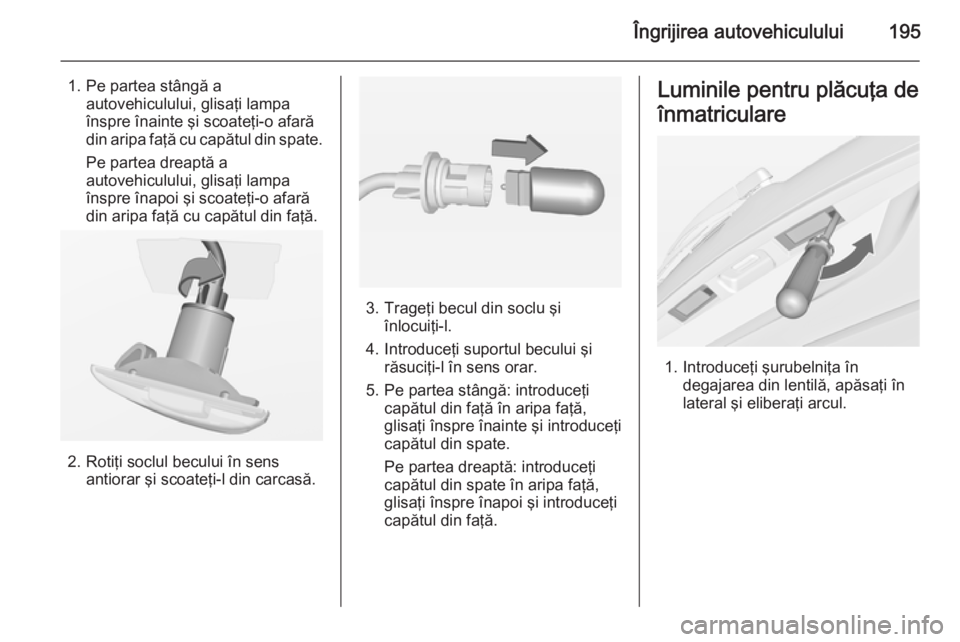

1. Pe partea stângă aautovehiculului, glisaţi lampa
înspre înainte şi scoateţi-o afară
din aripa faţă cu capătul din spate.
Pe partea dreaptă a
autovehiculului, glisaţi lampa
înspre înapoi şi scoateţi-o afară
din aripa faţă cu capătul din faţă.
2. Rotiţi soclul becului în sens antiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şi înlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Pe partea stângă: introduceţi capătul din faţă în aripa faţă,
glisaţi înspre înainte şi introduceţi
capătul din spate.
Pe partea dreaptă: introduceţi
capătul din spate în aripa faţă,
glisaţi înspre înapoi şi introduceţi
capătul din faţă.
Luminile pentru plăcuţa de
înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.

196Îngrijirea autovehiculului
2. Scoateţi lampa apăsând în jos,fără a trage cablul.
3. Demontaţi soclul becului din carcasa lămpii prin rotirea în sens
antiorar.
4. Trageţi becul din soclu şi înlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi lăsaţi să se cupleze.
Luminile interioare
Plafoniera, lămpi de lectură Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj Apelaţi la un atelier service pentru
înlocuirea becurilor.Lupa se aprinde
1. Deblocaţi carcasa din partea inferioară şi scoateţi-l în jos.

Îngrijirea autovehiculului197
2. Apăsaţi opritorul şi scoateţiconectorul.
3.Rotiţi soclul becului în sens orar şi
scoateţi-l.
4. Scoateţi lampa din soclu şi înlocuiţi-o.
5. Introduceţi soclul becului în reflector şi rotiţi-l în sens antiorar.
6. Fixaţi conectorul.
7. Ataşaţi carcasa.
Iluminarea panoului de
bord Apelaţi la un atelier service pentru
înlocuirea becurilor.Sistemul electric
Siguranţele Datele siguranţei fuzibile de schimb
trebuie să corespundă cu cele ale
siguranţei fuzibile arse.
În autovehicul se găsesc trei panouri de siguranţe:
■ în partea din stânga faţă a compartimentului motor,
■ la autovehiculele cu volan pe stânga, în interior în spatele
compartimentului de depozitare
sau în autovehiculele cu volanul pe dreapta, în spatele torpedoului,
■ în spatele unui capac din partea stângă a portbagajului.
Înaintea înlocuirii unei siguranţe
fuzibile, aduceţi comutatorul
respectiv în poziţia deconectat şi decuplaţi contactul.
Siguranţele fuzibile defecte pot fi
recunoscute după filamentul topit.
Înlocuiţi siguranţa fuzibilă doar dacă
s-a remediat cauza defectului.

198Îngrijirea autovehiculului
Unele funcţii pot fi protejate de mai
multe siguranţe fuzibile.
Siguranţele fuzibile pot fi de
asemenea introduse şi fără a fi
alocate unei funcţii.
Extractorul de siguranţe
Este posibil să aveţi un extractor de
siguranţe în panoul de siguranţe din
compartimentul motor.
