2014.5 OPEL MERIVA Īpašnieka rokasgrāmata (in Latvian)

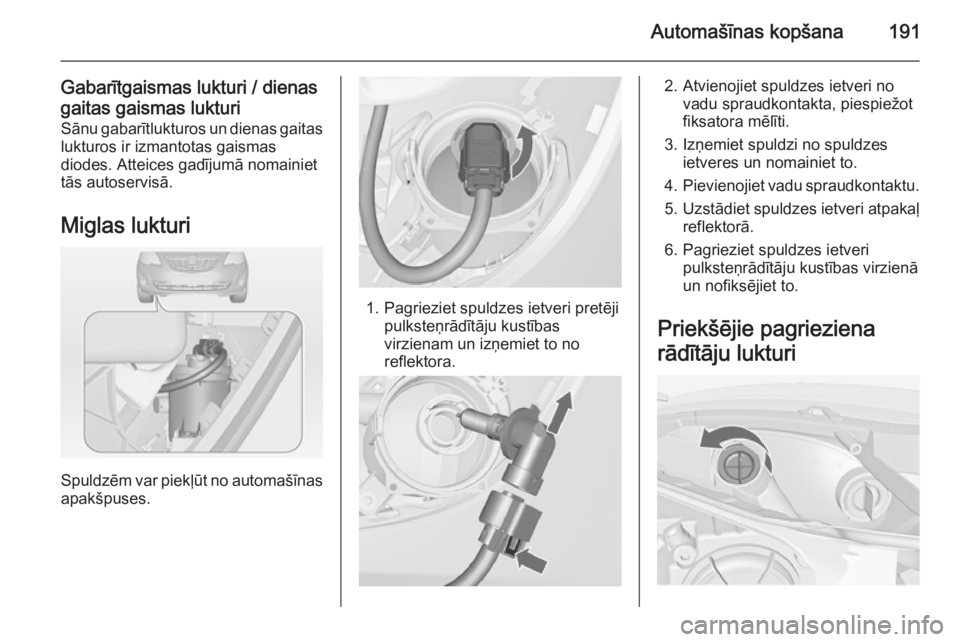

Automašīnas kopšana191
Gabarītgaismas lukturi / dienas
gaitas gaismas lukturi Sānu gabarītlukturos un dienas gaitas
lukturos ir izmantotas gaismas
diodes. Atteices gadījumā nomainiet
tās autoservisā.
Miglas lukturi
Spuldzēm var piekļūt no automašīnas
apakšpuses.
1. Pagrieziet spuldzes ietveri pretēji
pulksteņrādītāju kustības
virzienam un izņemiet to no reflektora.
2. Atvienojiet spuldzes ietveri no vadu spraudkontakta, piespiežot
fiksatora mēlīti.
3. Izņemiet spuldzi no spuldzes ietveres un nomainiet to.
4. Pievienojiet vadu spraudkontaktu.
5. Uzstādiet spuldzes ietveri atpakaļ
reflektorā.
6. Pagrieziet spuldzes ietveri pulksteņrādītāju kustības virzienā
un nofiksējiet to.
Priekšējie pagrieziena
rādītāju lukturi

192Automašīnas kopšana
1. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un izņemiet to.
2. Pagrieziet spuldzi pretēji pulksteņrādītāju kustības
virzienam un izņemiet to no ietveres.
3. Nomainiet spuldzi.
4. Uzstādiet spuldzes ietveri atpakaļ
reflektorā un pagrieziet to
pulksteņrādītāju kustības virzienā.
Gabarītlukturi
1. Atbrīvojiet vāku un noņemiet to.
2. No iekšpuses ar roku atskrūvējiet abus plastmasas stiprināšanas
uzgriežņus.
3. Uzmanīgi velkot luktura korpusu, atvienojiet to no fiksējošajām
tapām un noņemiet to.
Pārliecinieties, lai vadu caurule
paliktu savā vietā.
4. Atvienojiet vadu spraudkontaktu no spuldžu turētāja.

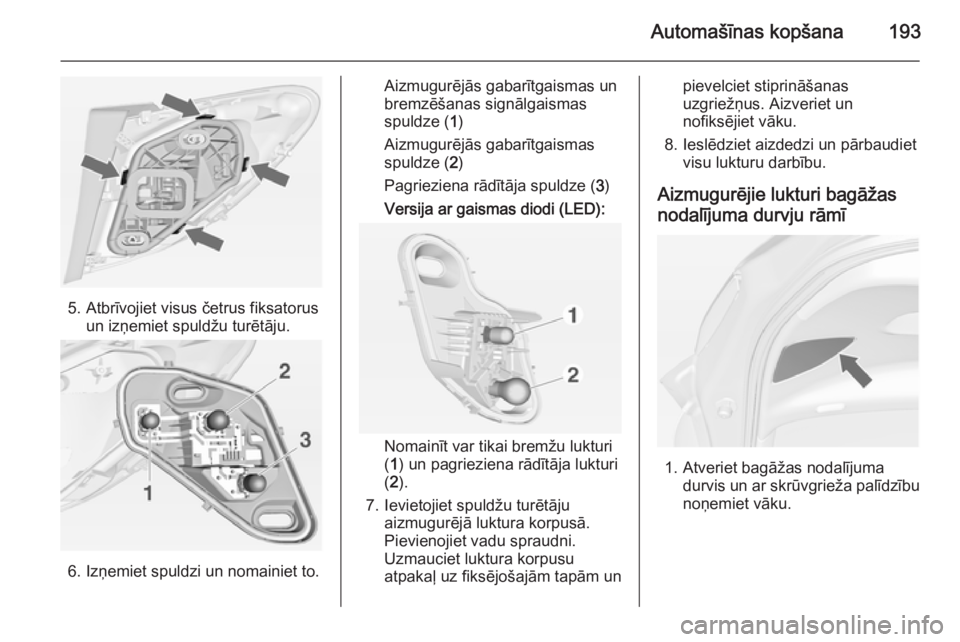

Automašīnas kopšana193
5. Atbrīvojiet visus četrus fiksatorusun izņemiet spuldžu turētāju.
6. Izņemiet spuldzi un nomainiet to.
Aizmugurējās gabarītgaismas un
bremzēšanas signālgaismas spuldze ( 1)
Aizmugurējās gabarītgaismas spuldze ( 2)
Pagrieziena rādītāja spuldze ( 3)
Versija ar gaismas diodi (LED):
Nomainīt var tikai bremžu lukturi
( 1 ) un pagrieziena rādītāja lukturi
( 2 ).
7. Ievietojiet spuldžu turētāju aizmugurējā luktura korpusā.
Pievienojiet vadu spraudni.
Uzmauciet luktura korpusu
atpakaļ uz fiksējošajām tapām un
pievelciet stiprināšanas
uzgriežņus. Aizveriet un nofiksējiet vāku.
8. Ieslēdziet aizdedzi un pārbaudiet visu lukturu darbību.
Aizmugurējie lukturi bagāžas
nodalījuma durvju rāmī
1. Atveriet bagāžas nodalījuma durvis un ar skrūvgrieža palīdzību
noņemiet vāku.

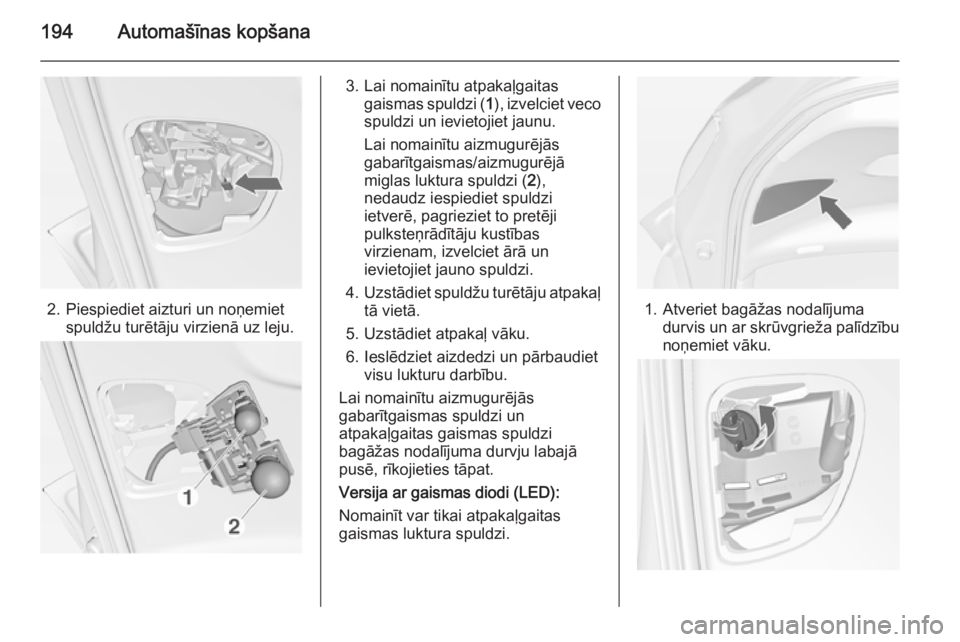

194Automašīnas kopšana
2. Piespiediet aizturi un noņemietspuldžu turētāju virzienā uz leju.
3. Lai nomainītu atpakaļgaitasgaismas spuldzi ( 1), izvelciet veco
spuldzi un ievietojiet jaunu.
Lai nomainītu aizmugurējās
gabarītgaismas/aizmugurējā
miglas luktura spuldzi ( 2),
nedaudz iespiediet spuldzi
ietverē, pagrieziet to pretēji
pulksteņrādītāju kustības
virzienam, izvelciet ārā un
ievietojiet jauno spuldzi.
4. Uzstādiet spuldžu turētāju atpakaļ
tā vietā.
5. Uzstādiet atpakaļ vāku.
6. Ieslēdziet aizdedzi un pārbaudiet visu lukturu darbību.
Lai nomainītu aizmugurējās
gabarītgaismas spuldzi un
atpakaļgaitas gaismas spuldzi
bagāžas nodalījuma durvju labajā
pusē, rīkojieties tāpat.
Versija ar gaismas diodi (LED):
Nomainīt var tikai atpakaļgaitas
gaismas luktura spuldzi.
1. Atveriet bagāžas nodalījuma durvis un ar skrūvgrieža palīdzību
noņemiet vāku.

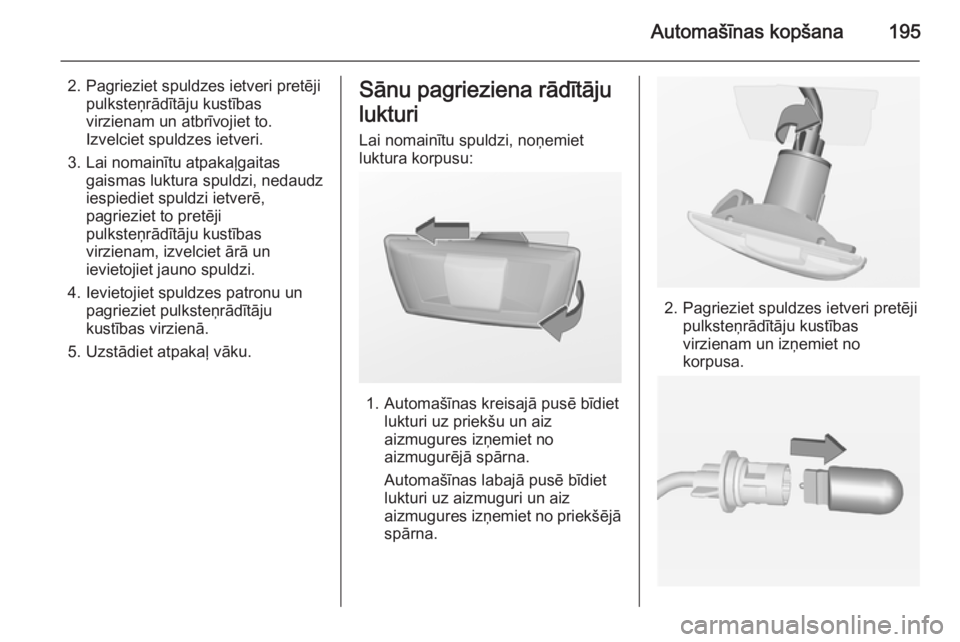

Automašīnas kopšana195
2. Pagrieziet spuldzes ietveri pretējipulksteņrādītāju kustības
virzienam un atbrīvojiet to.
Izvelciet spuldzes ietveri.
3. Lai nomainītu atpakaļgaitas gaismas luktura spuldzi, nedaudz
iespiediet spuldzi ietverē,
pagrieziet to pretēji
pulksteņrādītāju kustības
virzienam, izvelciet ārā un
ievietojiet jauno spuldzi.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Uzstādiet atpakaļ vāku.Sānu pagrieziena rādītāju
lukturi
Lai nomainītu spuldzi, noņemiet
luktura korpusu:
1. Automašīnas kreisajā pusē bīdiet lukturi uz priekšu un aiz
aizmugures izņemiet no
aizmugurējā spārna.
Automašīnas labajā pusē bīdiet
lukturi uz aizmuguri un aiz
aizmugures izņemiet no priekšējā
spārna.
2. Pagrieziet spuldzes ietveri pretēji pulksteņrādītāju kustības
virzienam un izņemiet no
korpusa.

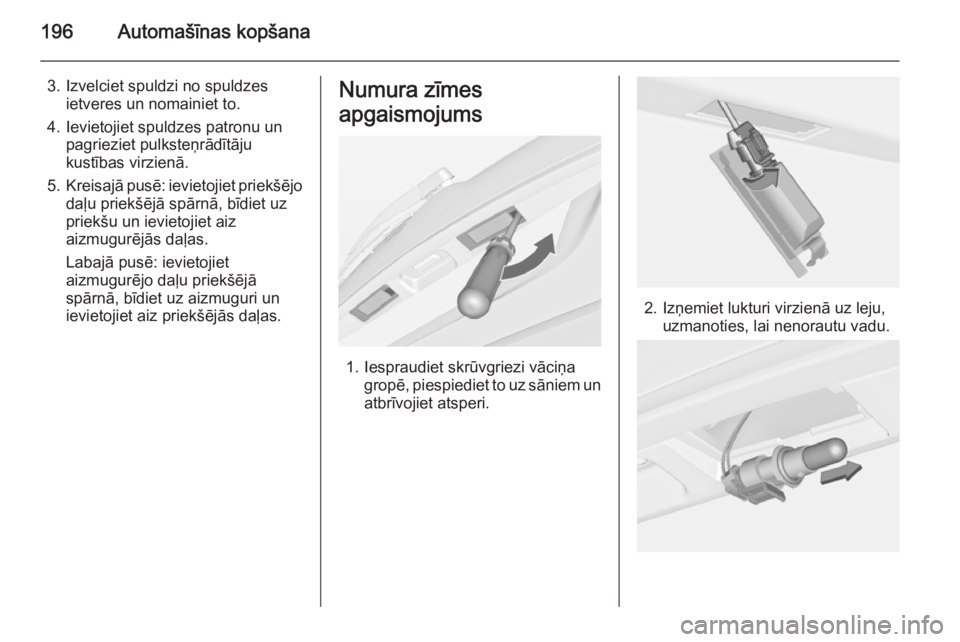

196Automašīnas kopšana
3. Izvelciet spuldzi no spuldzesietveres un nomainiet to.
4. Ievietojiet spuldzes patronu un pagrieziet pulksteņrādītāju
kustības virzienā.
5. Kreisajā pusē: ievietojiet priekšējo
daļu priekšējā spārnā, bīdiet uz
priekšu un ievietojiet aiz
aizmugurējās daļas.
Labajā pusē: ievietojiet
aizmugurējo daļu priekšējā spārnā, bīdiet uz aizmuguri un
ievietojiet aiz priekšējās daļas.Numura zīmes
apgaismojums
1. Iespraudiet skrūvgriezi vāciņa gropē, piespiediet to uz sāniem unatbrīvojiet atsperi.
2. Izņemiet lukturi virzienā uz leju, uzmanoties, lai nenorautu vadu.

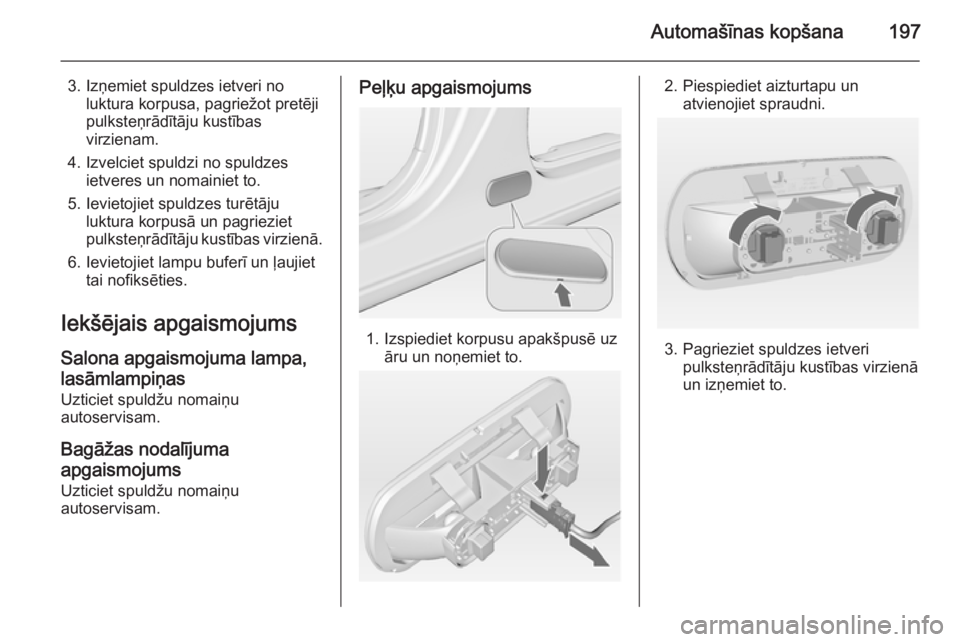

Automašīnas kopšana197
3. Izņemiet spuldzes ietveri noluktura korpusa, pagriežot pretēji
pulksteņrādītāju kustības
virzienam.
4. Izvelciet spuldzi no spuldzes ietveres un nomainiet to.
5. Ievietojiet spuldzes turētāju luktura korpusā un pagrieziet
pulksteņrādītāju kustības virzienā.
6. Ievietojiet lampu buferī un ļaujiet tai nofiksēties.
Iekšējais apgaismojums
Salona apgaismojuma lampa, lasāmlampiņas Uzticiet spuldžu nomaiņuautoservisam.
Bagāžas nodalījuma
apgaismojums Uzticiet spuldžu nomaiņu
autoservisam.Peļķu apgaismojums
1. Izspiediet korpusu apakšpusē uz āru un noņemiet to.
2. Piespiediet aizturtapu unatvienojiet spraudni.
3. Pagrieziet spuldzes ietveripulksteņrādītāju kustības virzienā
un izņemiet to.

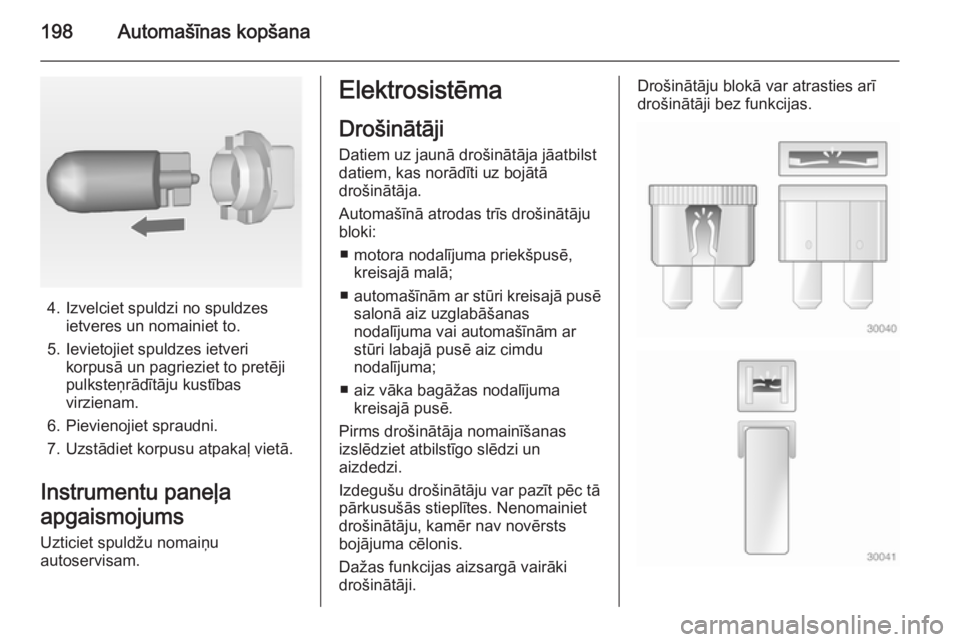

198Automašīnas kopšana
4. Izvelciet spuldzi no spuldzesietveres un nomainiet to.
5. Ievietojiet spuldzes ietveri korpusā un pagrieziet to pretēji
pulksteņrādītāju kustības
virzienam.
6. Pievienojiet spraudni.
7. Uzstādiet korpusu atpakaļ vietā.
Instrumentu paneļa
apgaismojums Uzticiet spuldžu nomaiņu
autoservisam.
Elektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas trīs drošinātāju
bloki:
■ motora nodalījuma priekšpusē, kreisajā malā;
■ automašīnām ar stūri kreisajā pusē
salonā aiz uzglabāšanas
nodalījuma vai automašīnām ar
stūri labajā pusē aiz cimdu
nodalījuma;
■ aiz vāka bagāžas nodalījuma kreisajā pusē.
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes. Nenomainiet drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji.Drošinātāju blokā var atrasties arī drošinātāji bez funkcijas.
