2014.5 OPEL MERIVA Instruktionsbok

Stolar, säkerhetsfunktioner55Monteringsplatser för barnsäkerhetssystem
Godkända alternativ för montering av barnsäkerhetssystem
Vikt- och åldersklasser
På det främre passagerarsätet
På ytterplatserna bakPå mittplatsen bak
aktiverad airbagdeaktiverad airbagGrupp 0: upp till 10 kg
eller ungefär 10 månaderXU 1U 2U3Grupp 0+: upp till 13 kg
eller ungefär 2 årXU 1U 2U3Grupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årXU 1U2U3Grupp II: 15 till 25 kg
eller ungefär 3 till 7 årXXU 2U3Grupp III: 22 till 36 kg
eller ungefär 6 till 12 årXXU 2U31=Om barnsäkerhetssystem fästs med ett trepunktsbälte måste du ställa sätets höjdinställning i det högsta läget och
se till att bilens säkerhetsbälte går framåt från den övre fästpunkten. Ställ in sätets ryggstödslutning så nära lodrätt
läge som möjligt för att säkerställa att bältet är spänt på den sida där spännet sitter.2=Endast om yttersätena är i läge 1 eller 2, 3 40.3=Endast om yttersätena är i jämnhöjd med mittensätet (läge 2, 3 40).U=Universellt användbart med trepunktsbälte.X=Inget barnsäkerhetssystem är tillåtet i denna vikt- och åldersklass.

56Stolar, säkerhetsfunktioner
Godkända alternativ för montering av ett ISOFIX barnsäkerhetssystemViktklassStorleksklassFästePå det främre
passagerarsätetPå ytterplatserna bakPå mittplatsen
bakGrupp 0: upp till 10 kg
eller ungefär 10 månaderEISO/R1XIL 1XGrupp 0+: upp till 13 kg
eller ungefär 2 årEISO/R1XIL 1XDISO/R2XIL1XCISO/R3XIL1XGrupp I: 9 till 18 kg
eller ungefär 8 månader till 4 årDISO/R2XIL 1XCISO/R3XIL1XBISO/F2XIL1
, IUF 1, 2XB1ISO/F2XXIL1
, IUF 1, 2XAISO/F3XIL1
, IUF 1, 2XGrupp II: 15 till 25 kg
eller ungefär 3 till 7 årXIL 1XGrupp III: 22 till 36 kg
eller ungefär 6 till 12 årXIL 1X

Stolar, säkerhetsfunktioner57

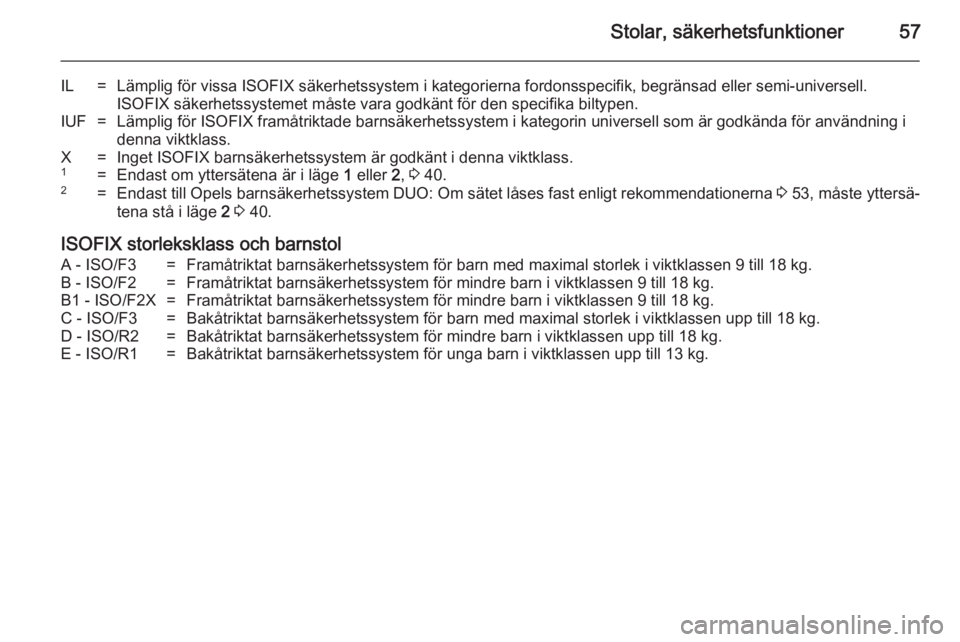

IL=Lämplig för vissa ISOFIX säkerhetssystem i kategorierna fordonsspecifik, begränsad eller semi-universell.
ISOFIX säkerhetssystemet måste vara godkänt för den specifika biltypen.IUF=Lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universell som är godkända för användning i denna viktklass.X=Inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass.1=Endast om yttersätena är i läge 1 eller 2, 3 40.2=Endast till Opels barnsäkerhetssystem DUO: Om sätet låses fast enligt rekommendationerna 3 53, måste yttersä‐
tena stå i läge 2 3 40.
ISOFIX storleksklass och barnstol
A - ISO/F3=Framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kg.B - ISO/F2=Framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.B1 - ISO/F2X=Framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.C - ISO/F3=Bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kg.D - ISO/R2=Bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kg.E - ISO/R1=Bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg.

58Stolar, säkerhetsfunktionerISOFIX
barnsäkerhetssystem
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästbyglarna. Bilspecifika lägen för
ISOFIX barnsäkerhetssystem är mar‐
kerade med IL i tabellen.
ISOFIX fästbyglar indikeras med en
dekal på ryggstöden.
Top-tether, fästöglor Top-Tether-fästöglor är markerade
med symbolen : för en barnstol.
Förutom ISOFIX-fästena fäster du
också Top-Tether-remmen vid
Top-Tether-fästöglan. Dess bälte
måste löpa mellan nackskyddets två
styrstänger.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är mar‐ kerade med IUF i tabellen.

Förvaring59FörvaringFörvaringsfack............................. 59
Lastrum ........................................ 71
Lasthållare ................................... 77
Lastningsinformation ...................77Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock öp‐
pnas och personerna i bilen kan
skadas av föremål som kastas om‐ kring vid hård inbromsning, plöts‐
lig riktningsförändring eller en
olycka.
Handskfack
Handskfacket har en pennhållare, en
mynthållare och en nyckeladapter för
de låsbara hjulbultarna.
Inuti handskfacket finns ett utrymme
för instruktionsboken. Dra i fliken för
att öppna utrymmet.
Handskfacket ska vara stängt under
körning.
Mugghållare
Det finns en mugghållare i mittkonso‐ len.

60Förvaring
Avtagbar mugghållareEn mugghållare kan fästas antingen i
den övre eller nedre styrskenan i kon‐
solen fram.
Fäll ned ramen från utgångsläget in‐
nan du använder mugghållaren.
Observera!
Om mugghållaren är monterad i den
nedre styrskenan och det avtagbara armstödet i den övre styrskenan,
kontrollera att ramen är uppfälld i ut‐
gångsläget innan någon av delarna
flyttas. I annat fall kan armstödet och
mugghållaren skadas om de hamnar ovanför varandra.
Armstöd 3 38.
Montera mugghållaren
Tryck på knapparna på fram- och
baksidan och sätt in styrstiften i den
övre eller nedre styrskenan. Knappen
fram måste tryckas in hårt. Släpp
knapparna och rör på mugghållaren
tills den klickar fast hörbart.
Observera!
Montera mugghållaren i den riktning som bilden visar. Annars hakar kan‐
ske inte mugghållaren i på korrekt
sätt.
Flytta mugghållaren
Tryck försiktigt på den främre knap‐
pen och flytta mugghållaren till önskat
läge. Släpp knappen och rör på
mugghållaren tills den klickar fast hör‐
bart.
Ta bort mugghållaren
Tryck på knapparna på fram- och
baksidan och ta bort mugghållaren.
Knappen fram måste tryckas in hårt.

Förvaring61
Mugghållare på
armstödsadaptern Ytterligare en mugghållare finns in‐
byggd i armstödsadaptern i det mittre baksätet.
Armstödsadapter 3 41.
Förvaring fram
Ett förvaringsfack finns bredvid rat‐
ten.
Förvaringsutrymme under
stol
Lyft lådan i greppet och dra ut den.
Största belastning: 3 kg. Stäng
genom att trycka in lådan tills den
spärras.
Förvaringsutrymme i
armstöd
Förvaringsutrymme i det
avtagbara armstödet
Tryck på knappen och fäll upp arm‐
stödets lock. I armstödet finns ett för‐ varingsutrymme.
Armstödet kan också monteras på det nedfällda mittensätet bak 3 41.

62FörvaringCykelhållare
Cykelhållaranordningen (Flex-Fix-
system) är en utdragbar cykelhållare
som är integrerad i bilens golv. Trans‐ port av andra föremål är inte tillåten.
Den största tillåtna belastningen på
cykelhållaren är 40 kg. Den största
tillåtna belastningen per cykel är
20 kg.
När den bakre cykelhållaren inte an‐
vänds kan den skjutas tillbaka in i bil‐
ens golv.
På cyklarna får det inte finnas några
föremål som kan lossna under trans‐
porten.
Se upp
Fäst inte cyklar med kolpedalaxlar i cykelhållaren. Cyklarna kan ska‐das.
Utfällning
Öppna bakluckan.
9 Varning
Inga personer får vistas inom cy‐
kelhållarens utdragsområde, risk
för personskador.
Dra frigöringsspaken uppåt. Sys‐
temet kopplas loss och åker snabbt ut
ur stötfångaren.
Dra ut det inbyggda transportsyste‐
met helt tills du hör att det griper in.
Kontrollera att det inte är möjligt att
skjuta in inbyggda transportsystemet utan att man drar i frigöringsspaken
igen.
9 Varning
Det är endast tillåtet att fästa före‐
mål i det bakre hållarsystemet om
systemet är korrekt spärrat. Om
