2014.5 OPEL MERIVA Instruktionsbog (in Danish)

Pleje af bilen175
2. Drej pæren mod uret og tag denud af pæreholderen.
3. Udskift pæren.
4. Isæt pæreholderen i reflektoren og drej den med uret.
Baglygter
1.Frigør afdækningen, og fjern den.
2. Skru de to fastspændingsmøtrik‐
ker i plast ud med håndkraft på
den indvendige side.
3. Træk forsigtigt lygteenheden fra holdetapperne og fjern den. Sørg
for, at ledningsstyret bliver sid‐
dende.
4. Tag stikket af pæreholderen.

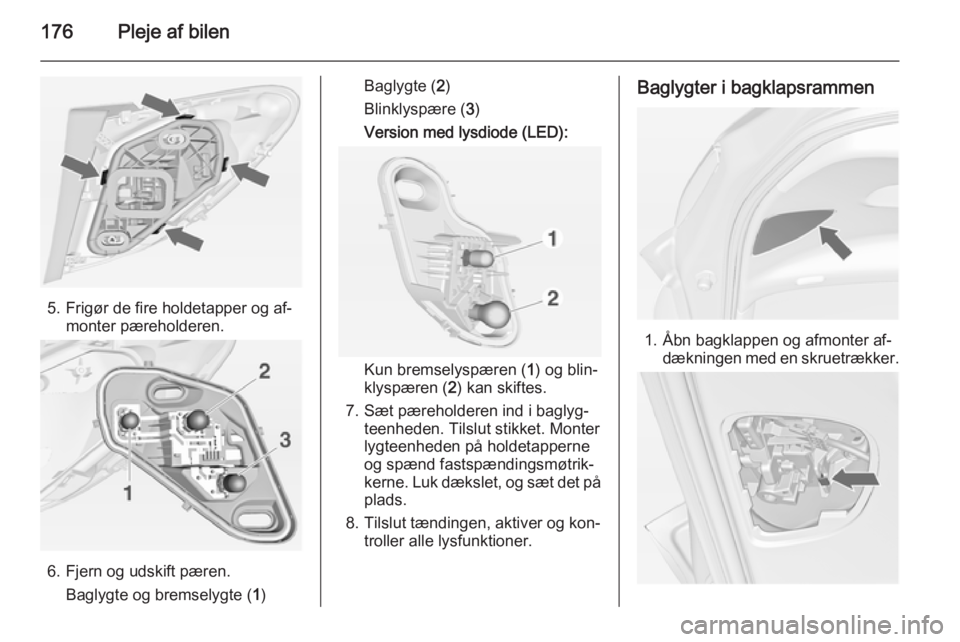

176Pleje af bilen
5. Frigør de fire holdetapper og af‐monter pæreholderen.
6. Fjern og udskift pæren.
Baglygte og bremselygte ( 1)
Baglygte ( 2)
Blinklyspære ( 3)
Version med lysdiode (LED):
Kun bremselyspæren ( 1) og blin‐
klyspæren ( 2) kan skiftes.
7. Sæt pæreholderen ind i baglyg‐ teenheden. Tilslut stikket. Monter
lygteenheden på holdetapperne
og spænd fastspændingsmøtrik‐
kerne. Luk dækslet, og sæt det på
plads.
8. Tilslut tændingen, aktiver og kon‐ troller alle lysfunktioner.
Baglygter i bagklapsrammen
1. Åbn bagklappen og afmonter af‐dækningen med en skruetrækker.

Pleje af bilen177
2. Tryk på holdetappen og fjern pæ‐reholderen nedefter.
3. Baklygtepæren udskiftes ( 1) ved
at fjerne og udskifte pæren.
Baglygtepæren/tågebaglygtepæ‐
ren udskiftes ( 2) ved at presse let
på pæren i fatningen, dreje den
mod uret, fjerne og udskifte pæ‐
ren.
4. Isæt pæreholderen i holderen.
5. Fastgør afdækningen.
6. Tilslut tændingen, aktiver og kon‐ troller alle lysfunktioner.
Baglygtepæren og baklygtepæren påhøjre side af bagklaprammen ud‐skiftes på samme måde.
Version med lysdiode (LED):
Kun baklygtepæren kan skiftes.
1. Åbn bagklappen og afmonter af‐ dækningen med en skruetrækker.
2. Drej pæreholderen mod uret, ind‐til den er løsnet. Træk pærehol‐
deren ud.
3. Baklygtepæren udskiftes ved at presse let på pæren i fatningen,
dreje den mod uret, fjerne og ud‐
skifte pæren.
4. Isæt pæreholderen og drej den med uret.
5. Fastgør afdækningen.

178Pleje af bilenSideblink
Afmonter lampehuset for at udskifte
pæren:
1. I venstre side af bilen skydes lam‐
pen fremad, og tag den ud af for‐
skærmen med bagenden.
I højre side af bilen skydes lam‐
pen tilbage, og tag den ud af for‐
skærmen med forenden.
2. Drej pæreholderen mod uret, og fjern den fra huset.
3.Træk pæren fra pæreholderen, og
udskift den.
4. Isæt pæreholderen og drej den med uret.
5. I venstre side: Indsæt forende i forskærm, skyd fremad og indsætbagende.
I højre side: Indsæt bagende i for‐
skærm, skyd bagud og indsæt for‐ ende.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen.

Pleje af bilen179
2.Tag pære ud nedefter, pas på ikke
at trække i ledningen.
3. Afmonter pæreholderen fra lam‐ pehuset ved at dreje mod uret.
4.Træk pæren fra pæreholderen, og
udskift den.
5. Indsæt pæreholderen i lampehu‐ set, og drej med uret.
6. Indsæt lampen i kofangeren, og sæt den i indgreb.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i lastrum
Få pærerne udskiftet af et værksted.
Udstigningslys1. Frigør huset forneden og tag det af.
2.Tryk på holdetappen og træk stik‐
ket ud.

180Pleje af bilen
3. Drej pæreholderen med uret ogtag den af.
4. Træk pæren ud af pæreholderenog udskift den.
5. Isæt pæreholderen i huset og drej
den mod uret.
6. Sæt stikket i.
7. Fastgør huset.
Instrumentlys
Få pærerne udskiftet af et værksted.
Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er tre sikringsbokse i bilen: ■ fortil i venstre side af motorrumet,
■ på venstrestyrede biler i kabinen bag opbevaringsrummet, eller i høj‐restyrede biler bag handskerum‐
met,
■ bag et dæksel i venstre side af ba‐ gagerummet.
Inden man udskifter en sikring, skal der slukkes for den pågældende kon‐ takt, og tændingen afbrydes.
En defekt sikring kendes på den over‐
brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐ boksen i motorrummet.

Pleje af bilen181
Sæt sikringstangen på sikringen op‐
pefra eller fra siden, alt efter sikrings‐
typen, og træk sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet og løft det af.
Når de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.

182Pleje af bilen
Nr.Strømkreds1Starter2-3Brændselsfilter, køling4Horn5Polklemme 306Motorstyreenhed, gearkasse‐
styreenhed7Tågelys8Motorkøling9Motorkøling10Vakuumpumpe11Tænding, forvarmning12Indstilling af forlygter13Airconditionsystem,
polklemme 1514Gearkassestyreenhed15Højre fjernlysNr.Strømkreds16Venstre fjernlys17Motorstyreenhed18Motorstyreenhed,
polklemme 1519Airbag20Motorstyreenhed21Motorstyreenhed,
polklemme 87
