Opbevaring71
Sæt stropperne i holderne og træk sålangt nedefter som muligt.
Tryk på udløserarmen og skyd hjul‐
holderne så langt ind som muligt.
Udløs låsearmen på diagonalstiveren og fæld begge pedalarmsholdere
ned.
9 Advarsel
Risiko for klemning.
Fjern nummerpladen og vip nummer‐
pladeholderen ned.
Sving først den venstre klemarm ( 1)
tilbage, og derefter den højre kle‐ marm ( 2), indtil de standser.

72Opbevaring
Tryk spændearmen ned og træk
begge lygter ud af holderne.
Klap lampeholderne ind på bagsiden
af baglygterne.
Placer først den forreste baglygte ( 1)
og derefter den bageste baglygte ( 2)
i udsparingerne, og pres så langt ned
som muligt. Tryk ledningerne helt ind
i styrene for at undgå skader.
Åbn bagklappen.
Skub håndtaget op og hold det. Løft
systemet lidt, og skub det ind i kofan‐ geren, så det går i indgreb.
Udløserarmen skal returnere til ud‐
gangsstillingen.
9 Advarsel
Hvis systemet ikke kan aktiveres
korrekt: søg hjælp på et værksted.
Lastrum
Nedfældning af
bagsæderyglæn
Bagsæderyglænet er delt i tre dele.
Alle dele kan klappes ned og sænkes individuelt for at forøge størrelsen på
lastrummet.9 Advarsel
Anbring ikke genstande under el‐
ler bag sæderne. Genstandene
kan blive beskadiget og forhindre,
at styreskinnerne låser korrekt.
Der fås et helt fladt lastrumsgulv, hvis bagsæderyglænene klappes ned.
Forsigtig
Klap ikke de yderste sæderyglæn
ned, mens sæderne befinder sig i
inderposition. Sæderne kan blive
beskadiget.
Fjern bagagerumsafdækningen, hvis
det er nødvendigt 3 74.

Opbevaring73
Skub hovedstøtterne ned ved at
trykke på begge låsefjedre.
Tag sikkerhedsselen ud af holdeklip‐
sen på ryglænet.
Træk i håndtaget på forsiden af ryg‐
lænet og klap ryglænet ned på sæde‐
hynden. Sædet sænkes automatisk.
Ryglænene kan også klappes ned fra lastrummet.
Træk i håndtaget på bagsiden af ryg‐lænet og klap ryglænet ned.
Ryglænene rettes op ved at trække i
håndtaget og løfte dem til en opret
stilling, indtil det kan høres, at de går
i hak.
9 Advarsel
Når ryglænene slås op, sørg da
for, at de er forsvarligt låst i korrekt
position, før du kører af sted. Hvis du undlader at gøre dette, kan der
i tilfælde af en kraftig opbremsning eller en kollision opstå personska‐
der eller beskadigelse af køretø‐
jets last.
Opbevaringsrum bag
I venstre side af lastrummet er der et
opbevaringsrum.

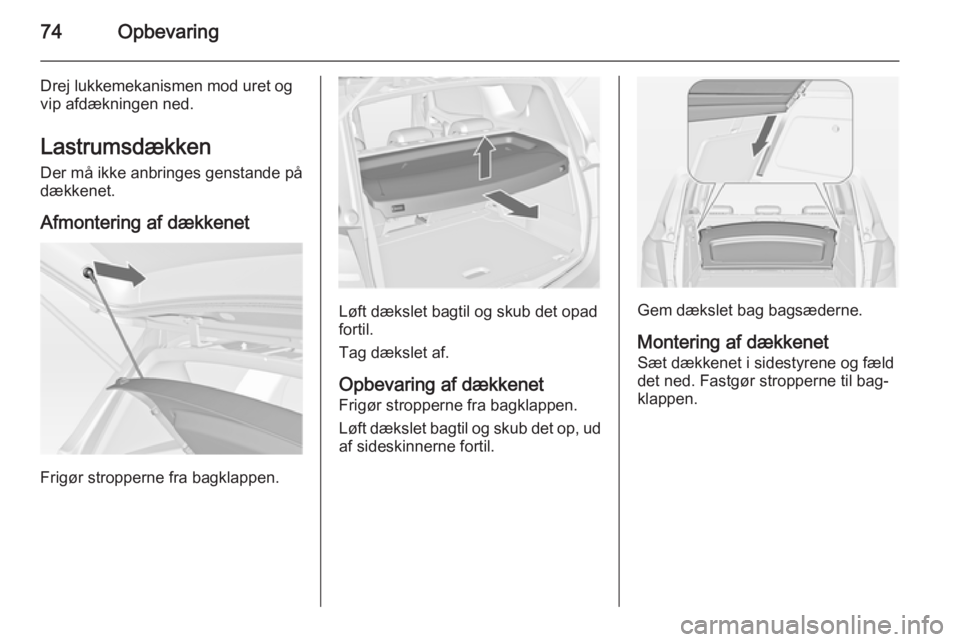

74Opbevaring
Drej lukkemekanismen mod uret og
vip afdækningen ned.
Lastrumsdækken Der må ikke anbringes genstande på
dækkenet.
Afmontering af dækkenet
Frigør stropperne fra bagklappen.
Løft dækslet bagtil og skub det opad
fortil.
Tag dækslet af.
Opbevaring af dækkenet
Frigør stropperne fra bagklappen.
Løft dækslet bagtil og skub det op, ud af sideskinnerne fortil.Gem dækslet bag bagsæderne.
Montering af dækkenet Sæt dækkenet i sidestyrene og fælddet ned. Fastgør stropperne til bag‐
klappen.

Opbevaring75Gulvafdækning
Gulvafdækningen bagi kan hæves.
Vip den op og løft lastrumsdæknet en
smule.
Træk krogen i lastrummets venstre si‐ devæg ud for at holde gulvafdæknin‐
gen opret.
Dobbelt lastrumsgulv
Det dobbelte lastrumsgulv kan sættes i lastrummet i to positioner:
■ direkte over afdækningen til reser‐ vehjulsfordybningen eller gulvaf‐
dækningen,
■ i lastrummets øverste åbninger.
Lastrumsgulvet tages af ved at bruge
fordybningen og trække bagud.
Lastrumsgulvet sættes i ved at
skubbe det fremefter ind i den tilhø‐
rende føring og derefter sænke det.
Hvis gulvet er monteret i den øverste
position, kan rummet mellem last‐
rumsgulvet og afdækningen til reser‐
vehjulsfordybningen bruges som et opbevaringsrum.
Hvis bagsæderyglænene er vippet
fremefter, fås der i denne position et
næsten helt fladt lastrum.
I den øverste position kan det dob‐
belte lastrumsgulv holde en maksimal
last på 100 kg. I den nederste position kan det dobbelte lastrumsgulv holde
den maksimalt tilladte last.
I modeller med lappesæt kan reser‐
vehjulsfordybningen bruges som et
ekstra opbevaringsrum. Lappesæt
3 190.
Surrekroge
Fastsurringskrogene i lastrummet er
beregnet til sikring af transportgen‐
stande mod at forskubbe sig, f.eks. med remme eller bagagenet.

76OpbevaringSikkerhedsnet
Sikkerhedsnettet kan monteres bag forsæderne.
Der må ikke transporteres passage‐
rer bag sikkerhedsnettet.
Montering
Der findes to monteringsåbninger i
tagrammen: hægt netstangen i den
ene side, skub den fremefter og lad
den gå i hak. Træk stangen ud, hægt
den i den anden side, skub den frem‐
efter og lad den gå i hak.
Hægt krogene til netspændingsse‐
lerne i surrekroge i gulvet bag forsæ‐
derne. Spænd nettet ved at trække i
den løse ende af selen.
Hægt i og spænd i begge sider.
Afmontering
Vip længdeindstillingen til netspæn‐
dingsselerne opad og løsn selerne i
begge sider. Frigør den øverste stang
i den ene side, frigør den anden side
og tag dem ud af åbningerne.
Opbevaring
Anbring spænderemmene som vist
på illustrationen, og ret dem ind efter
sikkerhedsnettet.

Opbevaring77
Rul den øverste netstang ned til cirka
over midten.
Anbring den øverste netstang over
spænderemmene ved siden af den
nederste netstang. Krogene på den
øverste netstang skal pege væk fra
den nederste netstang.Sæt velcro-tape stramt omkring nettet ved siden af længdeindstillingerne.
Længdeindstillingerne og netstæn‐
gerne skal ligge fladt ved siden af hin‐
anden.
Anbring sikkerhedsnettet i rummet
mellem det dobbelte lastrumsgulv i
lastrummet. Gulvafdækning 3 75.
Udfoldelige fralæggeborde Findes i forsædernes ryglæn.
Åbnes ved at trække opad, indtil de
går i hak.
Fold bordene ned ved at trykke nedad
over modstanden.
Undgå at lægge tunge genstande på
det udfoldelige fralæggebord.
Advarselstrekant
Advarselstrekanten opbevares i rum‐
met bagest i lastrummet.
Førstehjælpskasse Førstehjælpskassen og refleksve‐
sten opbevares under førersædet.

78Opbevaring
Anvend remmene.
Afhængigt af bilmodellen findes der
en boks under førersædet. Træk i
håndtaget og vip afdækningen ned.
Maksimal belastning: 1,5 kg.Tagbagagebærer
Af hensyn til sikkerheden og for at
undgå beskadigelse af taget anbefa‐
ler vi, at De bruger et tagbagage‐
bærersystem, der er godkendt til bi‐
len. Kontakt dit værksted for yderli‐
gere information.
Følg tagbagagebærerens betjenings‐ vejledning. Afmonter tagbagagebæ‐
reren, når den ikke bruges.
Fjern afdækningen fra hvert monte‐
ringspunkt.
