2014.5 OPEL INSIGNIA Uputstvo za upotrebu (in Serbian)

Vožnja i rukovanje207

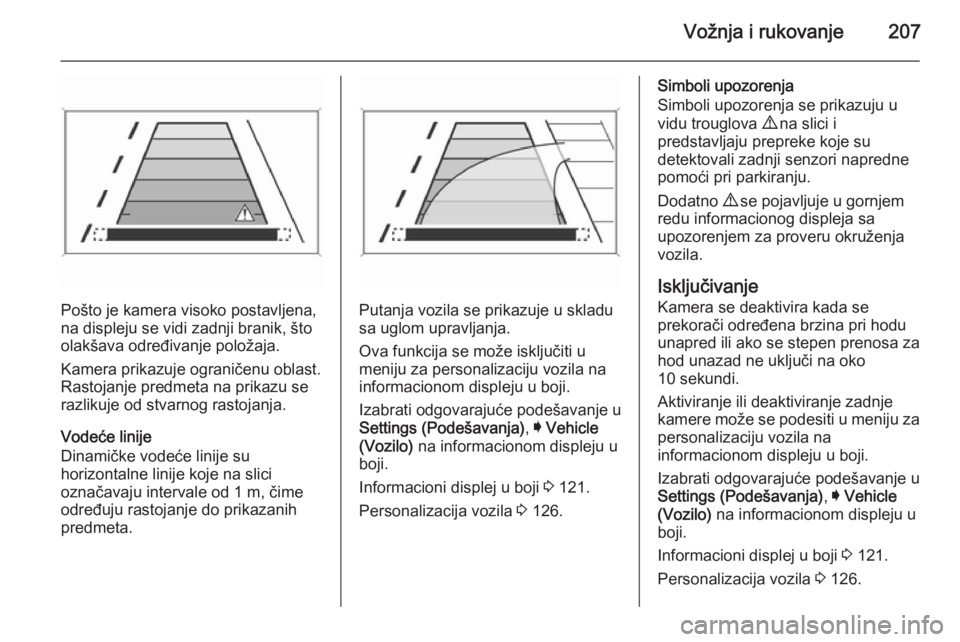

Pošto je kamera visoko postavljena,
na displeju se vidi zadnji branik, što olakšava određivanje položaja.
Kamera prikazuje ograničenu oblast. Rastojanje predmeta na prikazu se
razlikuje od stvarnog rastojanja.
Vodeće linije
Dinamičke vodeće linije su
horizontalne linije koje na slici
označavaju intervale od 1 m, čime
određuju rastojanje do prikazanih
predmeta.Putanja vozila se prikazuje u skladu
sa uglom upravljanja.
Ova funkcija se može isključiti u
meniju za personalizaciju vozila na
informacionom displeju u boji.
Izabrati odgovarajuće podešavanje u
Settings (Podešavanja) , I Vehicle
(Vozilo) na informacionom displeju u
boji.
Informacioni displej u boji 3 121.
Personalizacija vozila 3 126.
Simboli upozorenja
Simboli upozorenja se prikazuju u
vidu trouglova 9 na slici i
predstavljaju prepreke koje su
detektovali zadnji senzori napredne
pomoći pri parkiranju.
Dodatno 9 se pojavljuje u gornjem
redu informacionog displeja sa
upozorenjem za proveru okruženja
vozila.
Isključivanje
Kamera se deaktivira kada se
prekorači određena brzina pri hodu unapred ili ako se stepen prenosa za
hod unazad ne uključi na oko
10 sekundi.
Aktiviranje ili deaktiviranje zadnje
kamere može se podesiti u meniju za personalizaciju vozila na
informacionom displeju u boji.
Izabrati odgovarajuće podešavanje u
Settings (Podešavanja) , I Vehicle
(Vozilo) na informacionom displeju u
boji.
Informacioni displej u boji 3 121.
Personalizacija vozila 3 126.

208Vožnja i rukovanje

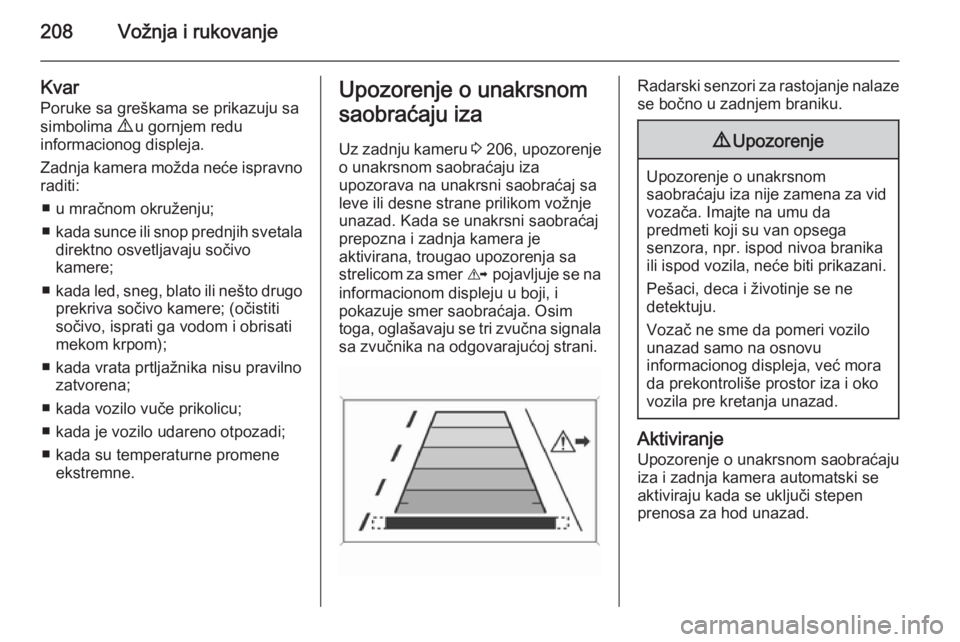

Kvar
Poruke sa greškama se prikazuju sa
simbolima 9 u gornjem redu
informacionog displeja.
Zadnja kamera možda neće ispravno
raditi:
■ u mračnom okruženju;
■ kada sunce ili snop prednjih svetala
direktno osvetljavaju sočivo
kamere;
■ kada led, sneg, blato ili nešto drugo
prekriva sočivo kamere; (očistiti
sočivo, isprati ga vodom i obrisati
mekom krpom);
■ kada vrata prtljažnika nisu pravilno zatvorena;
■ kada vozilo vuče prikolicu;
■ kada je vozilo udareno otpozadi;
■ kada su temperaturne promene ekstremne.Upozorenje o unakrsnom
saobraćaju iza
Uz zadnju kameru 3 206, upozorenje
o unakrsnom saobraćaju iza
upozorava na unakrsni saobraćaj sa
leve ili desne strane prilikom vožnje
unazad. Kada se unakrsni saobraćaj
prepozna i zadnja kamera je
aktivirana, trougao upozorenja sa
strelicom za smer K pojavljuje se na
informacionom displeju u boji, i
pokazuje smer saobraćaja. Osim
toga, oglašavaju se tri zvučna signala
sa zvučnika na odgovarajućoj strani.Radarski senzori za rastojanje nalaze se bočno u zadnjem braniku.9 Upozorenje
Upozorenje o unakrsnom
saobraćaju iza nije zamena za vid vozača. Imajte na umu da
predmeti koji su van opsega
senzora, npr. ispod nivoa branika
ili ispod vozila, neće biti prikazani.
Pešaci, deca i životinje se ne
detektuju.
Vozač ne sme da pomeri vozilo
unazad samo na osnovu
informacionog displeja, već mora
da prekontroliše prostor iza i oko
vozila pre kretanja unazad.
Aktiviranje
Upozorenje o unakrsnom saobraćaju
iza i zadnja kamera automatski se
aktiviraju kada se uključi stepen
prenosa za hod unazad.

Vožnja i rukovanje209

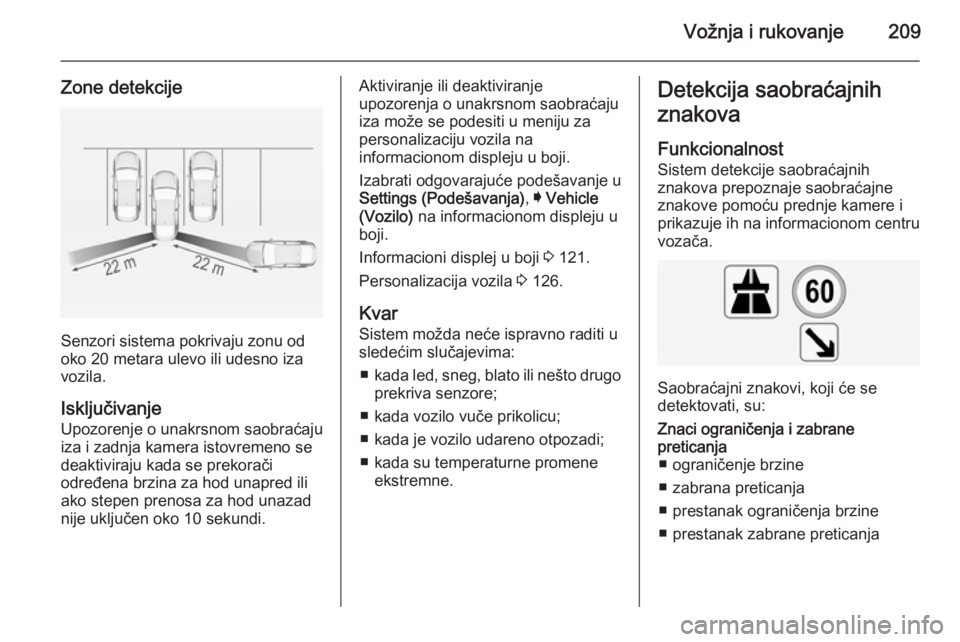

Zone detekcije
Senzori sistema pokrivaju zonu od
oko 20 metara ulevo ili udesno iza
vozila.
Isključivanje
Upozorenje o unakrsnom saobraćaju iza i zadnja kamera istovremeno se
deaktiviraju kada se prekorači
određena brzina za hod unapred ili
ako stepen prenosa za hod unazad
nije uključen oko 10 sekundi.
Aktiviranje ili deaktiviranje
upozorenja o unakrsnom saobraćaju
iza može se podesiti u meniju za
personalizaciju vozila na
informacionom displeju u boji.
Izabrati odgovarajuće podešavanje u
Settings (Podešavanja) , I Vehicle
(Vozilo) na informacionom displeju u
boji.
Informacioni displej u boji 3 121.
Personalizacija vozila 3 126.
Kvar Sistem možda neće ispravno raditi u
sledećim slučajevima:
■ kada led, sneg, blato ili nešto drugo
prekriva senzore;
■ kada vozilo vuče prikolicu;
■ kada je vozilo udareno otpozadi;
■ kada su temperaturne promene ekstremne.Detekcija saobraćajnih
znakova
Funkcionalnost
Sistem detekcije saobraćajnih
znakova prepoznaje saobraćajne
znakove pomoću prednje kamere i
prikazuje ih na informacionom centru
vozača.
Saobraćajni znakovi, koji će se
detektovati, su:
Znaci ograničenja i zabrane
preticanja ■ ograničenje brzine
■ zabrana preticanja
■ prestanak ograničenja brzine
■ prestanak zabrane preticanja

210Vožnja i rukovanje

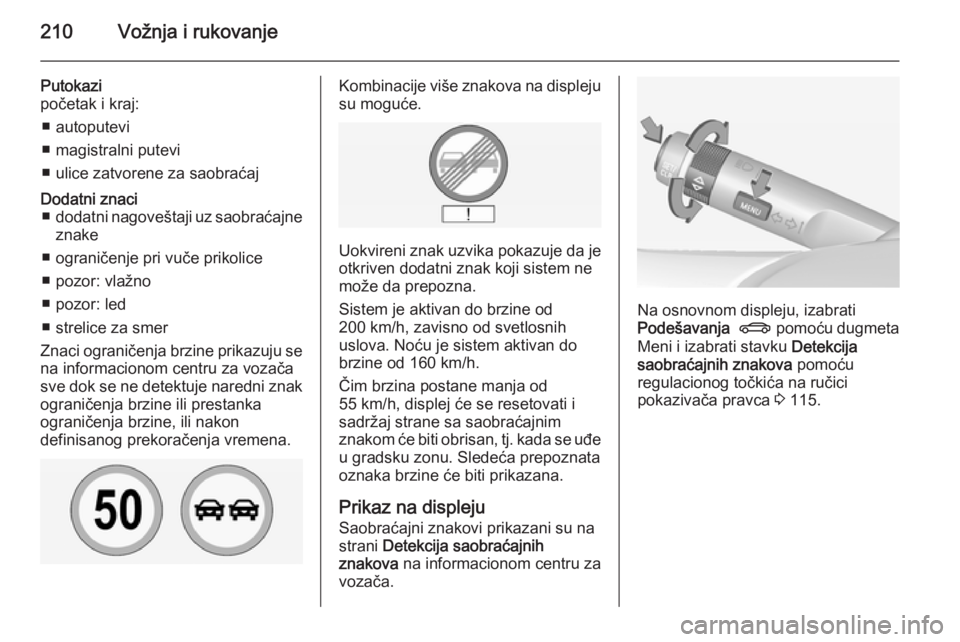

Putokazi
početak i kraj:
■ autoputevi
■ magistralni putevi
■ ulice zatvorene za saobraćajDodatni znaci ■ dodatni nagoveštaji uz saobraćajne
znake
■ ograničenje pri vuče prikolice
■ pozor: vlažno
■ pozor: led
■ strelice za smer
Znaci ograničenja brzine prikazuju se na informacionom centru za vozača
sve dok se ne detektuje naredni znak ograničenja brzine ili prestanka
ograničenja brzine, ili nakon
definisanog prekoračenja vremena.Kombinacije više znakova na displeju
su moguće.
Uokvireni znak uzvika pokazuje da je otkriven dodatni znak koji sistem ne
može da prepozna.
Sistem je aktivan do brzine od
200 km/h, zavisno od svetlosnih
uslova. Noću je sistem aktivan do
brzine od 160 km/h.
Čim brzina postane manja od
55 km/h, displej će se resetovati i
sadržaj strane sa saobraćajnim
znakom će biti obrisan, tj. kada se uđe
u gradsku zonu. Sledeća prepoznata
oznaka brzine će biti prikazana.
Prikaz na displeju
Saobraćajni znakovi prikazani su na
strani Detekcija saobraćajnih
znakova na informacionom centru za
vozača.
Na osnovnom displeju, izabrati
Podešavanja X pomoću dugmeta
Meni i izabrati stavku Detekcija
saobraćajnih znakova pomoću
regulacionog točkića na ručici
pokazivača pravca 3 115.

Vožnja i rukovanje211

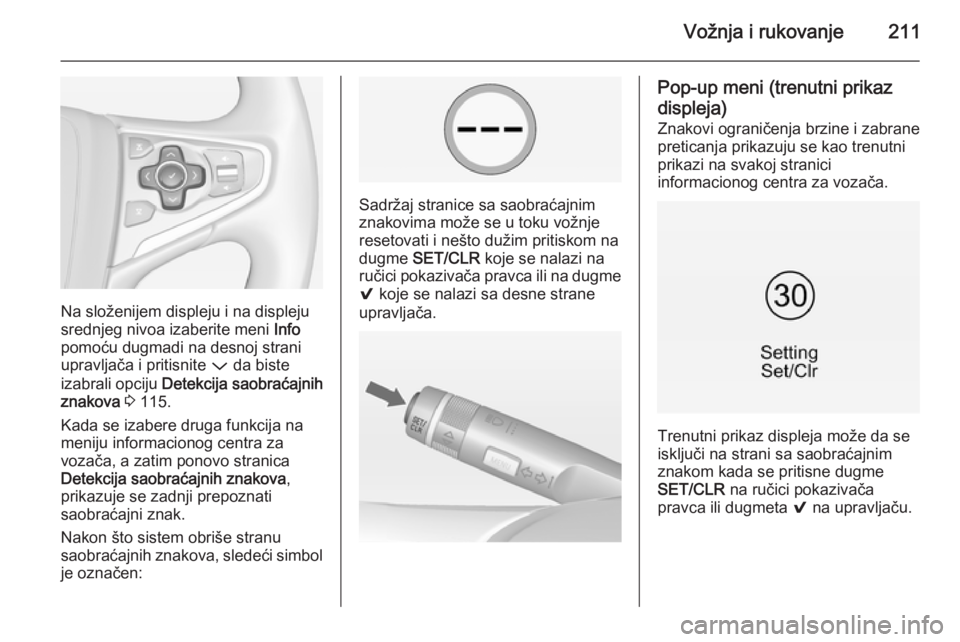

Na složenijem displeju i na displeju
srednjeg nivoa izaberite meni Info
pomoću dugmadi na desnoj strani
upravljača i pritisnite P da biste
izabrali opciju Detekcija saobraćajnih
znakova 3 115.
Kada se izabere druga funkcija na meniju informacionog centra za
vozača, a zatim ponovo stranica
Detekcija saobraćajnih znakova ,
prikazuje se zadnji prepoznati
saobraćajni znak.
Nakon što sistem obriše stranu
saobraćajnih znakova, sledeći simbol je označen:
Sadržaj stranice sa saobraćajnim
znakovima može se u toku vožnje
resetovati i nešto dužim pritiskom na
dugme SET/CLR koje se nalazi na
ručici pokazivača pravca ili na dugme
9 koje se nalazi sa desne strane
upravljača.
Pop-up meni (trenutni prikaz
displeja)
Znakovi ograničenja brzine i zabrane
preticanja prikazuju se kao trenutni
prikazi na svakoj stranici
informacionog centra za vozača.
Trenutni prikaz displeja može da se
isključi na strani sa saobraćajnim
znakom kada se pritisne dugme
SET/CLR na ručici pokazivača
pravca ili dugmeta 9 na upravljaču.

212Vožnja i rukovanje

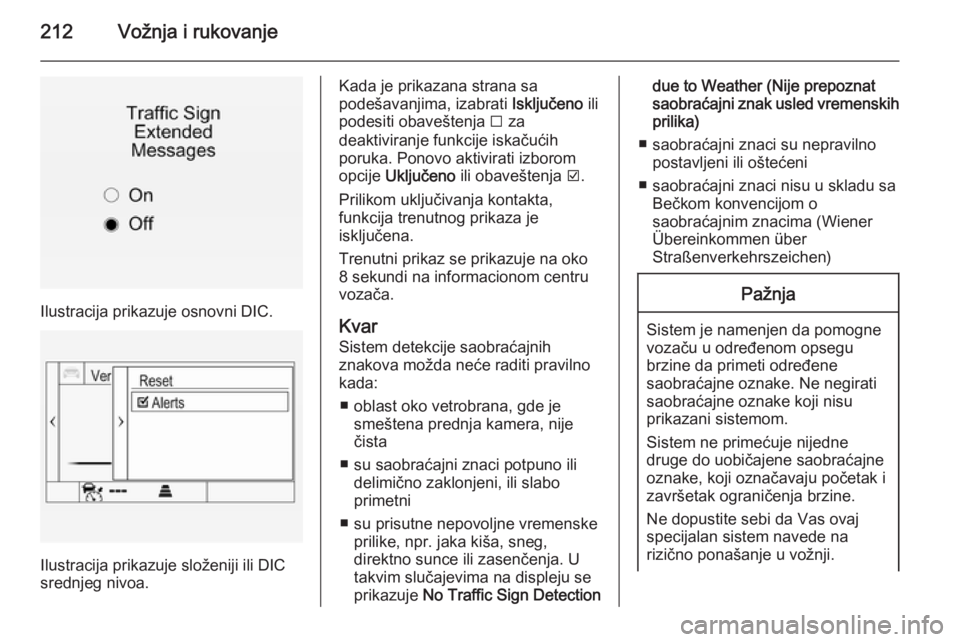

Ilustracija prikazuje osnovni DIC.
Ilustracija prikazuje složeniji ili DIC
srednjeg nivoa.
Kada je prikazana strana sa
podešavanjima, izabrati Isključeno ili
podesiti obaveštenja I za
deaktiviranje funkcije iskačućih
poruka. Ponovo aktivirati izborom
opcije Uključeno ili obaveštenja J.
Prilikom uključivanja kontakta,
funkcija trenutnog prikaza je
isključena.
Trenutni prikaz se prikazuje na oko
8 sekundi na informacionom centru
vozača.
Kvar Sistem detekcije saobraćajnih
znakova možda neće raditi pravilno
kada:
■ oblast oko vetrobrana, gde je smeštena prednja kamera, nije
čista
■ su saobraćajni znaci potpuno ili delimično zaklonjeni, ili slabo
primetni
■ su prisutne nepovoljne vremenske prilike, npr. jaka kiša, sneg,
direktno sunce ili zasenčenja. U takvim slučajevima na displeju se
prikazuje No Traffic Sign Detectiondue to Weather (Nije prepoznat
saobraćajni znak usled vremenskih
prilika)
■ saobraćajni znaci su nepravilno postavljeni ili oštećeni
■ saobraćajni znaci nisu u skladu sa Bečkom konvencijom o
saobraćajnim znacima (Wiener
Übereinkommen über
Straßenverkehrszeichen)Pažnja
Sistem je namenjen da pomogne
vozaču u određenom opsegu
brzine da primeti određene
saobraćajne oznake. Ne negirati
saobraćajne oznake koji nisu
prikazani sistemom.
Sistem ne primećuje nijedne
druge do uobičajene saobraćajne
oznake, koji označavaju početak i
završetak ograničenja brzine.
Ne dopustite sebi da Vas ovaj
specijalan sistem navede na
rizično ponašanje u vožnji.

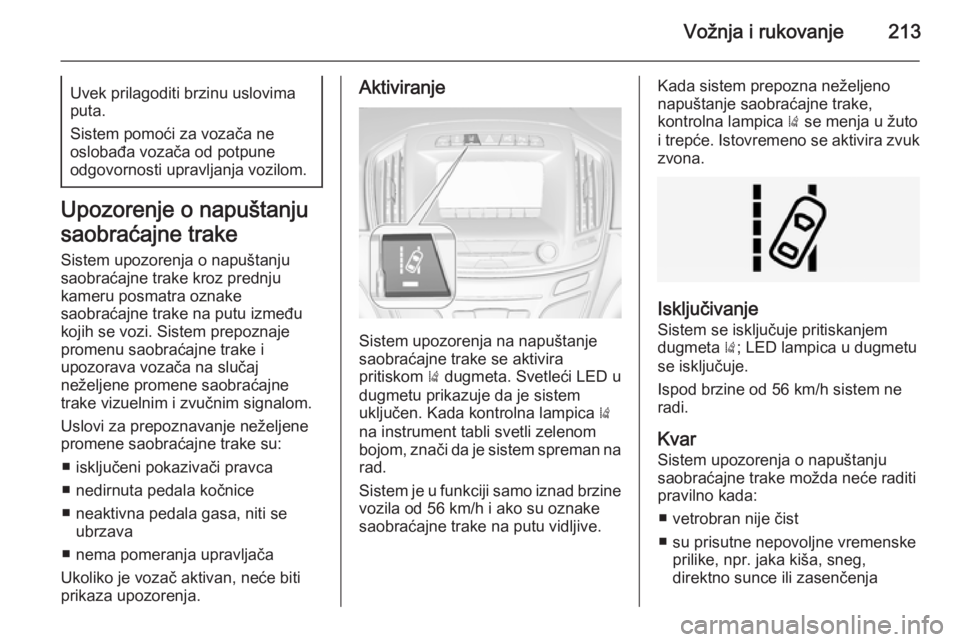

Vožnja i rukovanje213Uvek prilagoditi brzinu uslovima
puta.
Sistem pomoći za vozača ne
oslobađa vozača od potpune
odgovornosti upravljanja vozilom.
Upozorenje o napuštanju
saobraćajne trake Sistem upozorenja o napuštanju
saobraćajne trake kroz prednju
kameru posmatra oznake
saobraćajne trake na putu između
kojih se vozi. Sistem prepoznaje
promenu saobraćajne trake i
upozorava vozača na slučaj
neželjene promene saobraćajne
trake vizuelnim i zvučnim signalom.
Uslovi za prepoznavanje neželjene
promene saobraćajne trake su:
■ isključeni pokazivači pravca
■ nedirnuta pedala kočnice
■ neaktivna pedala gasa, niti se ubrzava
■ nema pomeranja upravljača
Ukoliko je vozač aktivan, neće biti
prikaza upozorenja.
Aktiviranje
Sistem upozorenja na napuštanje
saobraćajne trake se aktivira
pritiskom ) dugmeta. Svetleći LED u
dugmetu prikazuje da je sistem
uključen. Kada kontrolna lampica )
na instrument tabli svetli zelenom
bojom, znači da je sistem spreman na rad.
Sistem je u funkciji samo iznad brzine vozila od 56 km/h i ako su oznake
saobraćajne trake na putu vidljive.
Kada sistem prepozna neželjeno
napuštanje saobraćajne trake,
kontrolna lampica ) se menja u žuto
i trepće. Istovremeno se aktivira zvuk
zvona.
Isključivanje
Sistem se isključuje pritiskanjemdugmeta ); LED lampica u dugmetu
se isključuje.
Ispod brzine od 56 km/h sistem ne
radi.
Kvar
Sistem upozorenja o napuštanju
saobraćajne trake možda neće raditi
pravilno kada:
■ vetrobran nije čist
■ su prisutne nepovoljne vremenske prilike, npr. jaka kiša, sneg,
direktno sunce ili zasenčenja

214Vožnja i rukovanje

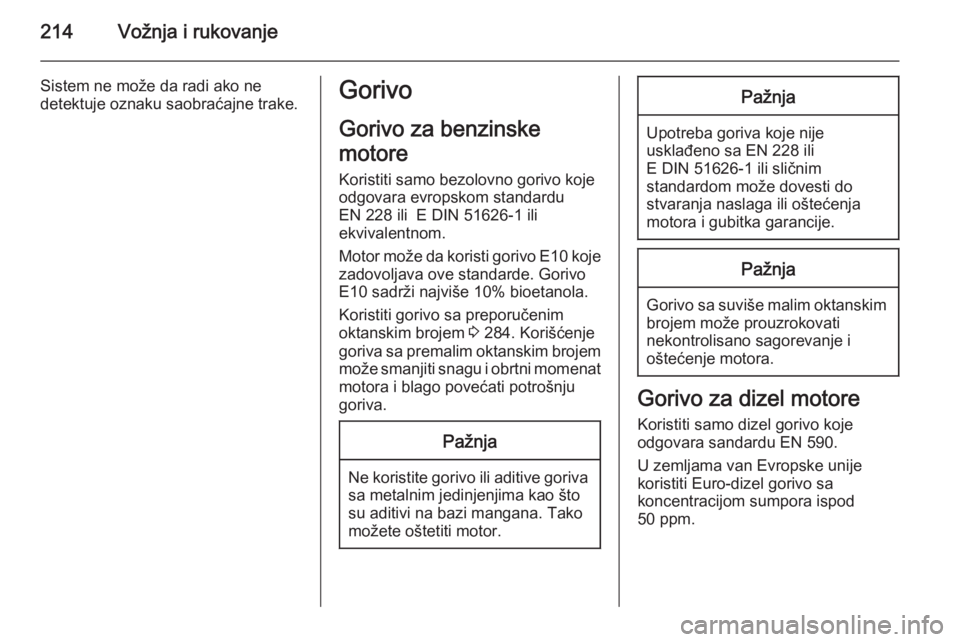

Sistem ne može da radi ako ne
detektuje oznaku saobraćajne trake.Gorivo
Gorivo za benzinske
motore Koristiti samo bezolovno gorivo kojeodgovara evropskom standardu
EN 228 ili E DIN 51626-1 ili
ekvivalentnom.
Motor može da koristi gorivo E10 koje
zadovoljava ove standarde. Gorivo
E10 sadrži najviše 10% bioetanola.
Koristiti gorivo sa preporučenim
oktanskim brojem 3 284. Korišćenje
goriva sa premalim oktanskim brojem može smanjiti snagu i obrtni momenat
motora i blago povećati potrošnju
goriva.Pažnja
Ne koristite gorivo ili aditive goriva
sa metalnim jedinjenjima kao što
su aditivi na bazi mangana. Tako
možete oštetiti motor.
Pažnja
Upotreba goriva koje nije
usklađeno sa EN 228 ili
E DIN 51626-1 ili sličnim
standardom može dovesti do
stvaranja naslaga ili oštećenja
motora i gubitka garancije.
Pažnja
Gorivo sa suviše malim oktanskim brojem može prouzrokovati
nekontrolisano sagorevanje i
oštećenje motora.
Gorivo za dizel motore
Koristiti samo dizel gorivo koje
odgovara sandardu EN 590.
U zemljama van Evropske unije
koristiti Euro-dizel gorivo sa
koncentracijom sumpora ispod
50 ppm.
