Page 177 of 335

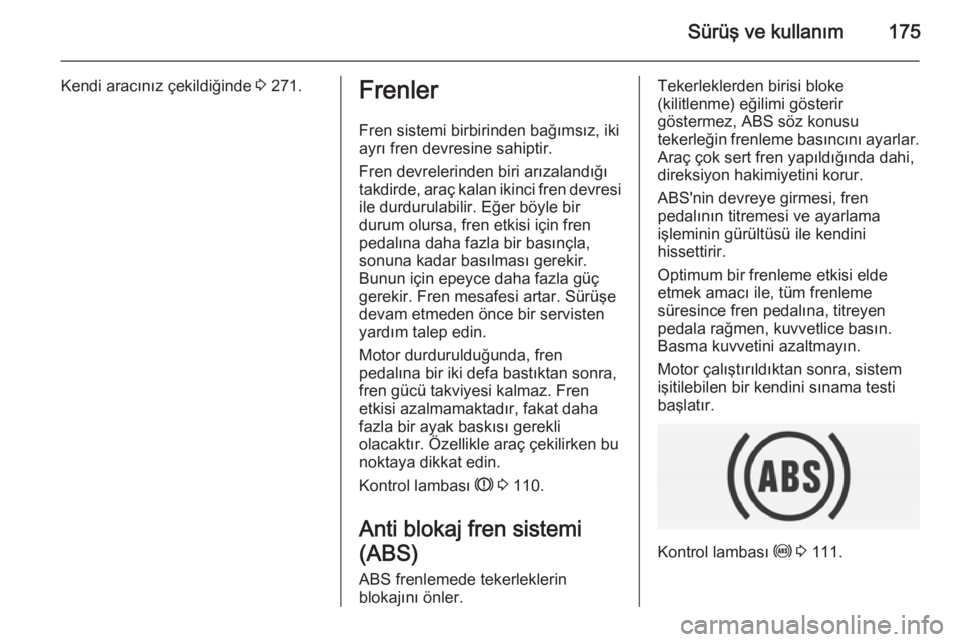

Sürüş ve kullanım175
Kendi aracınız çekildiğinde 3 271.Frenler
Fren sistemi birbirinden bağımsız, iki
ayrı fren devresine sahiptir.
Fren devrelerinden biri arızalandığı
takdirde, araç kalan ikinci fren devresi
ile durdurulabilir. Eğer böyle bir
durum olursa, fren etkisi için fren
pedalına daha fazla bir basınçla,
sonuna kadar basılması gerekir.
Bunun için epeyce daha fazla güç
gerekir. Fren mesafesi artar. Sürüşe
devam etmeden önce bir servisten
yardım talep edin.
Motor durdurulduğunda, fren
pedalına bir iki defa bastıktan sonra,
fren gücü takviyesi kalmaz. Fren etkisi azalmamaktadır, fakat daha
fazla bir ayak baskısı gerekli
olacaktır. Özellikle araç çekilirken bu
noktaya dikkat edin.
Kontrol lambası R 3 110.
Anti blokaj fren sistemi
(ABS)
ABS frenlemede tekerleklerin
blokajını önler.Tekerleklerden birisi bloke
(kilitlenme) eğilimi gösterir
göstermez, ABS söz konusu
tekerleğin frenleme basıncını ayarlar. Araç çok sert fren yapıldığında dahi,
direksiyon hakimiyetini korur.
ABS'nin devreye girmesi, fren
pedalının titremesi ve ayarlama
işleminin gürültüsü ile kendini
hissettirir.
Optimum bir frenleme etkisi elde etmek amacı ile, tüm frenleme
süresince fren pedalına, titreyen
pedala rağmen, kuvvetlice basın.
Basma kuvvetini azaltmayın.
Motor çalıştırıldıktan sonra, sistem
işitilebilen bir kendini sınama testi
başlatır.
Kontrol lambası u 3 111.
Page 178 of 335

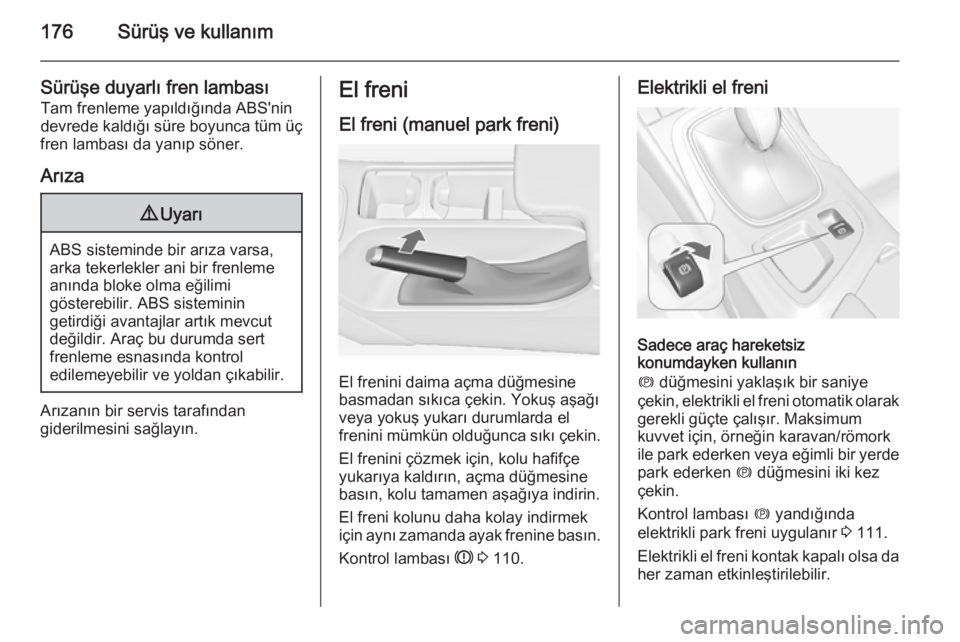

176Sürüş ve kullanım
Sürüşe duyarlı fren lambası
Tam frenleme yapıldığında ABS'nin
devrede kaldığı süre boyunca tüm üç
fren lambası da yanıp söner.
Arıza9 Uyarı
ABS sisteminde bir arıza varsa,
arka tekerlekler ani bir frenleme anında bloke olma eğilimi
gösterebilir. ABS sisteminin
getirdiği avantajlar artık mevcut
değildir. Araç bu durumda sert
frenleme esnasında kontrol
edilemeyebilir ve yoldan çıkabilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.
El freni
El freni (manuel park freni)
El frenini daima açma düğmesine
basmadan sıkıca çekin. Yokuş aşağı
veya yokuş yukarı durumlarda el frenini mümkün olduğunca sıkı çekin.
El frenini çözmek için, kolu hafifçe
yukarıya kaldırın, açma düğmesine
basın, kolu tamamen aşağıya indirin.
El freni kolunu daha kolay indirmek
için aynı zamanda ayak frenine basın.
Kontrol lambası R 3 110.
Elektrikli el freni
Sadece araç hareketsiz
konumdayken kullanın
m düğmesini yaklaşık bir saniye
çekin, elektrikli el freni otomatik olarak gerekli güçte çalışır. Maksimum
kuvvet için, örneğin karavan/römork
ile park ederken veya eğimli bir yerde
park ederken m düğmesini iki kez
çekin.
Kontrol lambası m yandığında
elektrikli park freni uygulanır 3 111.
Elektrikli el freni kontak kapalı olsa da her zaman etkinleştirilebilir.
Page 179 of 335

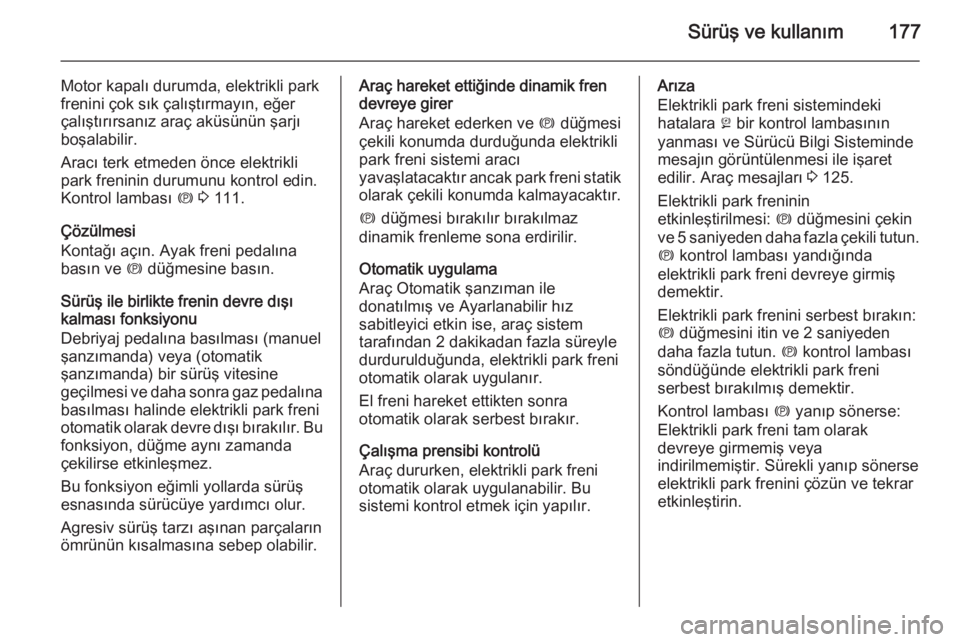

Sürüş ve kullanım177
Motor kapalı durumda, elektrikli park
frenini çok sık çalıştırmayın, eğer çalıştırırsanız araç aküsünün şarjı
boşalabilir.
Aracı terk etmeden önce elektrikli
park freninin durumunu kontrol edin.
Kontrol lambası m 3 111.
Çözülmesi
Kontağı açın. Ayak freni pedalına
basın ve m düğmesine basın.
Sürüş ile birlikte frenin devre dışı
kalması fonksiyonu
Debriyaj pedalına basılması (manuel
şanzımanda) veya (otomatik
şanzımanda) bir sürüş vitesine
geçilmesi ve daha sonra gaz pedalına basılması halinde elektrikli park freniotomatik olarak devre dışı bırakılır. Bu
fonksiyon, düğme aynı zamanda
çekilirse etkinleşmez.
Bu fonksiyon eğimli yollarda sürüş
esnasında sürücüye yardımcı olur.
Agresiv sürüş tarzı aşınan parçaların
ömrünün kısalmasına sebep olabilir.Araç hareket ettiğinde dinamik fren
devreye girer
Araç hareket ederken ve m düğmesi
çekili konumda durduğunda elektrikli
park freni sistemi aracı
yavaşlatacaktır ancak park freni statik olarak çekili konumda kalmayacaktır.
m düğmesi bırakılır bırakılmaz
dinamik frenleme sona erdirilir.
Otomatik uygulama
Araç Otomatik şanzıman ile
donatılmış ve Ayarlanabilir hız
sabitleyici etkin ise, araç sistem
tarafından 2 dakikadan fazla süreyle durdurulduğunda, elektrikli park freniotomatik olarak uygulanır.
El freni hareket ettikten sonra
otomatik olarak serbest bırakır.
Çalışma prensibi kontrolü
Araç dururken, elektrikli park freni
otomatik olarak uygulanabilir. Bu
sistemi kontrol etmek için yapılır.Arıza
Elektrikli park freni sistemindeki
hatalara j bir kontrol lambasının
yanması ve Sürücü Bilgi Sisteminde
mesajın görüntülenmesi ile işaret
edilir. Araç mesajları 3 125.
Elektrikli park freninin
etkinleştirilmesi: m düğmesini çekin
ve 5 saniyeden daha fazla çekili tutun. m kontrol lambası yandığında
elektrikli park freni devreye girmiş
demektir.
Elektrikli park frenini serbest bırakın:
m düğmesini itin ve 2 saniyeden
daha fazla tutun. m kontrol lambası
söndüğünde elektrikli park freni
serbest bırakılmış demektir.
Kontrol lambası m yanıp sönerse:
Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Sürekli yanıp sönerse elektrikli park frenini çözün ve tekrar
etkinleştirin.
Page 180 of 335

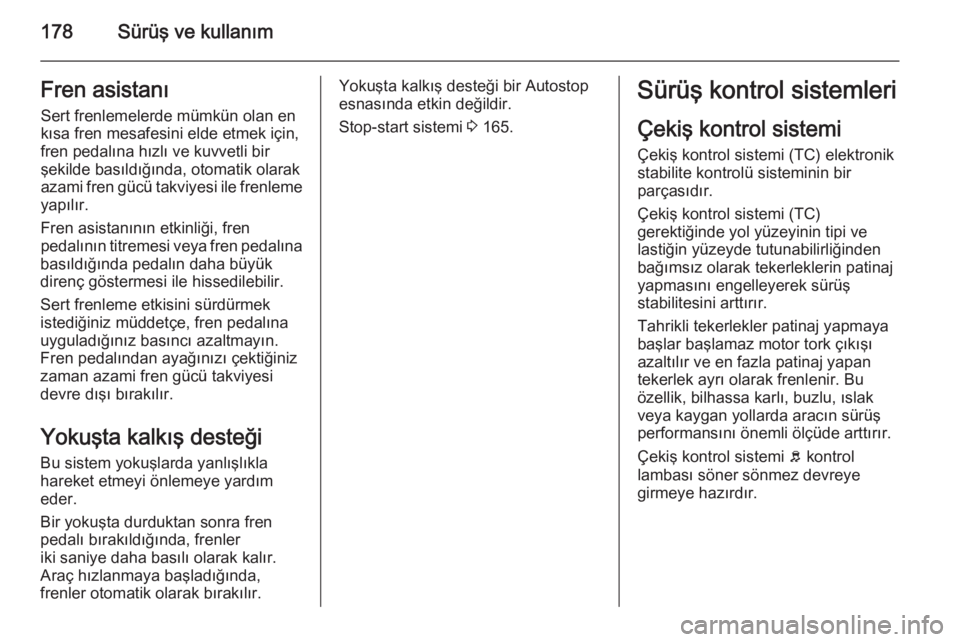

178Sürüş ve kullanımFren asistanı
Sert frenlemelerde mümkün olan en
kısa fren mesafesini elde etmek için,
fren pedalına hızlı ve kuvvetli bir
şekilde basıldığında, otomatik olarak
azami fren gücü takviyesi ile frenleme yapılır.
Fren asistanının etkinliği, fren
pedalının titremesi veya fren pedalına
basıldığında pedalın daha büyük
direnç göstermesi ile hissedilebilir.
Sert frenleme etkisini sürdürmek
istediğiniz müddetçe, fren pedalına
uyguladığınız basıncı azaltmayın.
Fren pedalından ayağınızı çektiğiniz
zaman azami fren gücü takviyesi
devre dışı bırakılır.
Yokuşta kalkış desteğiBu sistem yokuşlarda yanlışlıkla
hareket etmeyi önlemeye yardım
eder.
Bir yokuşta durduktan sonra fren
pedalı bırakıldığında, frenler
iki saniye daha basılı olarak kalır. Araç hızlanmaya başladığında,
frenler otomatik olarak bırakılır.Yokuşta kalkış desteği bir Autostop
esnasında etkin değildir.
Stop-start sistemi 3 165.Sürüş kontrol sistemleri
Çekiş kontrol sistemi Çekiş kontrol sistemi (TC) elektronik
stabilite kontrolü sisteminin bir
parçasıdır.
Çekiş kontrol sistemi (TC)
gerektiğinde yol yüzeyinin tipi ve
lastiğin yüzeyde tutunabilirliğinden
bağımsız olarak tekerleklerin patinaj
yapmasını engelleyerek sürüş
stabilitesini arttırır.
Tahrikli tekerlekler patinaj yapmaya başlar başlamaz motor tork çıkışı
azaltılır ve en fazla patinaj yapan
tekerlek ayrı olarak frenlenir. Bu
özellik, bilhassa karlı, buzlu, ıslak
veya kaygan yollarda aracın sürüş
performansını önemli ölçüde arttırır.
Çekiş kontrol sistemi b kontrol
lambası söner sönmez devreye
girmeye hazırdır.
Page 181 of 335

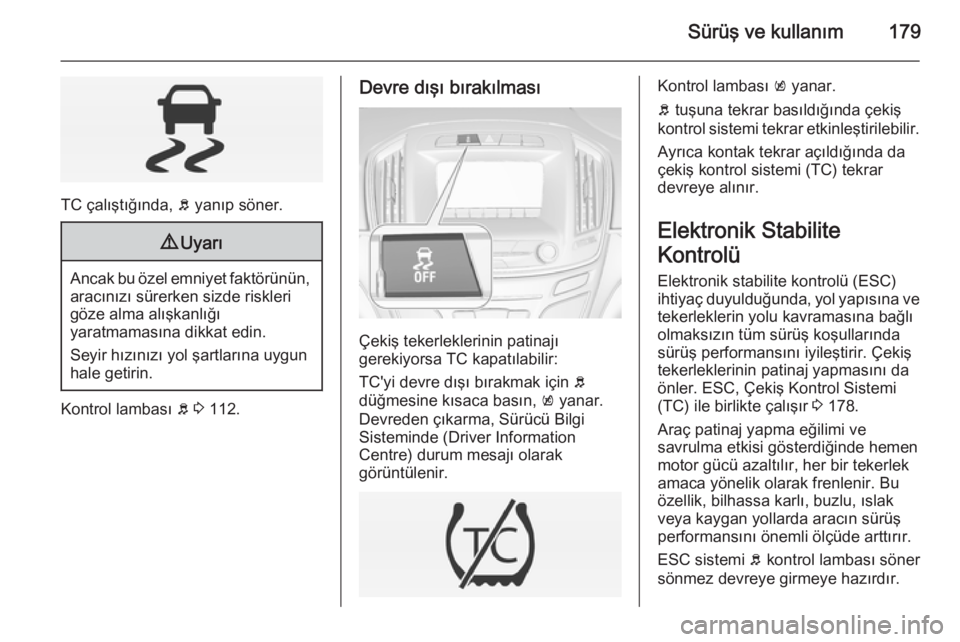

Sürüş ve kullanım179
TC çalıştığında, b yanıp söner.
9 Uyarı
Ancak bu özel emniyet faktörünün,
aracınızı sürerken sizde riskleri
göze alma alışkanlığı
yaratmamasına dikkat edin.
Seyir hızınızı yol şartlarına uygun
hale getirin.
Kontrol lambası b 3 112.
Devre dışı bırakılması
Çekiş tekerleklerinin patinajı
gerekiyorsa TC kapatılabilir:
TC'yi devre dışı bırakmak için b
düğmesine kısaca basın, k yanar.
Devreden çıkarma, Sürücü Bilgi
Sisteminde (Driver Information
Centre) durum mesajı olarak
görüntülenir.
Kontrol lambası k yanar.
b tuşuna tekrar basıldığında çekiş
kontrol sistemi tekrar etkinleştirilebilir.
Ayrıca kontak tekrar açıldığında da
çekiş kontrol sistemi (TC) tekrar
devreye alınır.
Elektronik Stabilite
Kontrolü Elektronik stabilite kontrolü (ESC)
ihtiyaç duyulduğunda, yol yapısına ve
tekerleklerin yolu kavramasına bağlı
olmaksızın tüm sürüş koşullarında
sürüş performansını iyileştirir. Çekiş
tekerleklerinin patinaj yapmasını da
önler. ESC, Çekiş Kontrol Sistemi
(TC) ile birlikte çalışır 3 178.
Araç patinaj yapma eğilimi ve savrulma etkisi gösterdiğinde hemen
motor gücü azaltılır, her bir tekerlek
amaca yönelik olarak frenlenir. Bu
özellik, bilhassa karlı, buzlu, ıslak
veya kaygan yollarda aracın sürüş
performansını önemli ölçüde arttırır.
ESC sistemi b kontrol lambası söner
sönmez devreye girmeye hazırdır.
Page 182 of 335

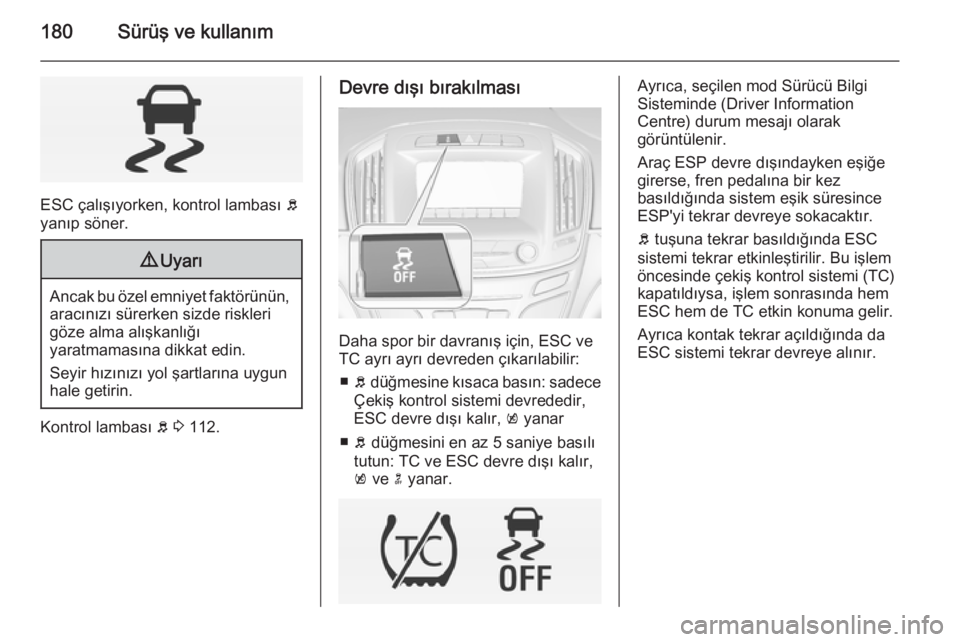

180Sürüş ve kullanım
ESC çalışıyorken, kontrol lambası b
yanıp söner.
9 Uyarı
Ancak bu özel emniyet faktörünün,
aracınızı sürerken sizde riskleri
göze alma alışkanlığı
yaratmamasına dikkat edin.
Seyir hızınızı yol şartlarına uygun
hale getirin.
Kontrol lambası b 3 112.
Devre dışı bırakılması
Daha spor bir davranış için, ESC ve
TC ayrı ayrı devreden çıkarılabilir:
■ b düğmesine kısaca basın: sadece
Çekiş kontrol sistemi devrededir,
ESC devre dışı kalır, k yanar
■ b düğmesini en az 5 saniye basılı
tutun: TC ve ESC devre dışı kalır,
k ve n yanar.
Ayrıca, seçilen mod Sürücü Bilgi
Sisteminde (Driver Information
Centre) durum mesajı olarak
görüntülenir.
Araç ESP devre dışındayken eşiğe
girerse, fren pedalına bir kez
basıldığında sistem eşik süresince
ESP'yi tekrar devreye sokacaktır.
b tuşuna tekrar basıldığında ESC
sistemi tekrar etkinleştirilir. Bu işlem
öncesinde çekiş kontrol sistemi (TC)
kapatıldıysa, işlem sonrasında hem
ESC hem de TC etkin konuma gelir.
Ayrıca kontak tekrar açıldığında da
ESC sistemi tekrar devreye alınır.
Page 183 of 335

Sürüş ve kullanım181İnteraktif Sürüş SistemiFlex Ride
Flex Ride sürüş sistemi sürücüye üç
sürüş modu arasında seçim
yapabilme imkanı sunar:
■ SPORT sürüş modu: SPORT
tuşuna basın, LED ışığı yanar.
■ TOUR sürüş modu: TOUR tuşuna
basın, LED ışığı yanar.
■ NORMAL modu: SPORT ve
TOUR düğmeleri basılı değil,
herhangi bir LED yanmıyor.
İlgili tuşlara tekrar basıldığında
SPORT ve TOUR sürüş modundan
çıkılır.
Her iki sürüş modunda da Flex Ride aşağıdaki elektronik sistemler
arasında bir iletişim ağı kurar:
■ Sürekli süspansiyon kontrolü.
■ Gaz pedalı kontrolü.
■ Direksiyon kontrolü.
■ Tüm tekerleklerden çekiş sistemi.
■ Elektronik Stabilite Kontrolü (ESC).■ Anti blokaj fren sistemi (ABS) ile
Viraj Fren Kontrolü (CBC).
■ Otomatik şanzıman.
SPORT sürüş modu
Sistem ayarları daha sport bir sürüş
tarzına göre adapte edilir:
■ Yol zeminine daha fazla temas sağlanması amacıyla süspansiyon
sertleştirilir.
■ Motor gaz pedalı hareketlerine daha hızlı cevap verir.
■ Direksiyon hidrolik desteği azaltılır.
■ Tüm tekerleklerden çekiş sisteminin motor torku arka aksa
daha fazla iletilir.
■ Otomatik şanzımanın vites değiştirme zamanları daha ileri
alınır.
■ SPORT modu etkinleştirildiğinde, ana göstergelerin beyaz olan
aydınlatma rengi kırmızıya çevrilir.
TOUR sürüş modu
Page 184 of 335

182Sürüş ve kullanım
Sistem ayarları daha konforlu bir
sürüş tarzına göre adapte edilir:
■ Süspansiyon daha yumuşak bir konuma ayarlanır.
■ Gaz pedalı standart ayarlar dahilinde çalışır.
■ Direksiyon hidrolik desteği standart
moddadır.
■ Tüm tekerleklerden çekiş sisteminin motor torku ön aksa çok
daha fazla iletilir.
■ Otomatik şanzımanın vites değiştirme zamanları daha konforlu
bir hale getirilir.
■ Ana göstergelerin aydınlatması beyaz renktedir.
NORMAL sürüş modu
Sistemlerin tüm ayarları standart
değerlere adapte edilir.
Sürüş modu kontrolü
Manuel olarak seçilen SPORT,
TOUR veya NORMAL sürüş
modlarının her birinde Sürüş Modu
Kontrolü (DMC), gerçek sürüş
özelliklerini, sürücünün tepkilerini ve
aracın aktif dinamik durumunu sürekliolarak tespit ve analiz eder.
Gerektiğinde DMS kontrol ünitesi
seçili sürüş modu dahilinde ayarları
otomatik olarak değiştirir veya sürüş
modu dahilinde büyük oranda
kararsızlık, farklılık ve sapma tespit
ettiğinde kararsızlık ve sapmalar sona erene kadar sürüş modunu
değiştirir.
Örneğin NORMAL sürüş modu
seçildiğinde ve DMC daha fazla sport srüş moduna yatkın bir sürüş
karakteristiği tespit ederse DMC
normal sürüş modunun bir çok
özelliğini Sport sürüş moduna
yaklaştırır. Sürücü sportif sürüş stilini
devam ettirirse DMC SPORT sürüş
moduna geçer.
Başka bir örnek olarak, TOUR modu seçilmiş durumdayken ve çok virajlı
bir yolda sürerken ani ve sert
frenleme yapılması gerekirse DMC,
dinamik araç koşullarını tespit edecek ve aracın dengesini artırmak içinsüspansiyon ayarlarını SPORT
moduna değiştirecektir.Sürüş karakteristiği veya araç
dinamiği önceki duruma dönerse
DMC bir önceki sürüş moduna geçiş
yapar.
SPORT modunda ayarların
kişiselleştirilmesi
Sürücü SPORT tuşuna basıldığında,
SPORT modu fonksiyonlarını
seçebilir.
Renkli Bilgi Ekranındaki Ayarlar, I
Spor modu ilgili ayarları seçin.
Renkli Bilgi Ekranı 3 123.
Araç ayarlarının kişiselleştirilmesi 3 128.
Flex Ride - OPC Versiyonu OPC Versiyonu Flex Ride sistemistandart Flex Ride sistemi gibi çalışır.
Aralarındaki tek fark modların daha
sportif bir özelliğe sahip
olmalarındadır.
