Auton hoito239Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kolme sulakerasiaa: ■ moottoritilassa vasemmalla edessä,
■ vasemmalta ohjattavissa autoissa sisätilassa säilytyslokeron takana
tai oikealla ajettavissa autoissa kä‐
sinelokeron takana,
■ tavaratilan vasemmalla puolella suojuksen takana.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.

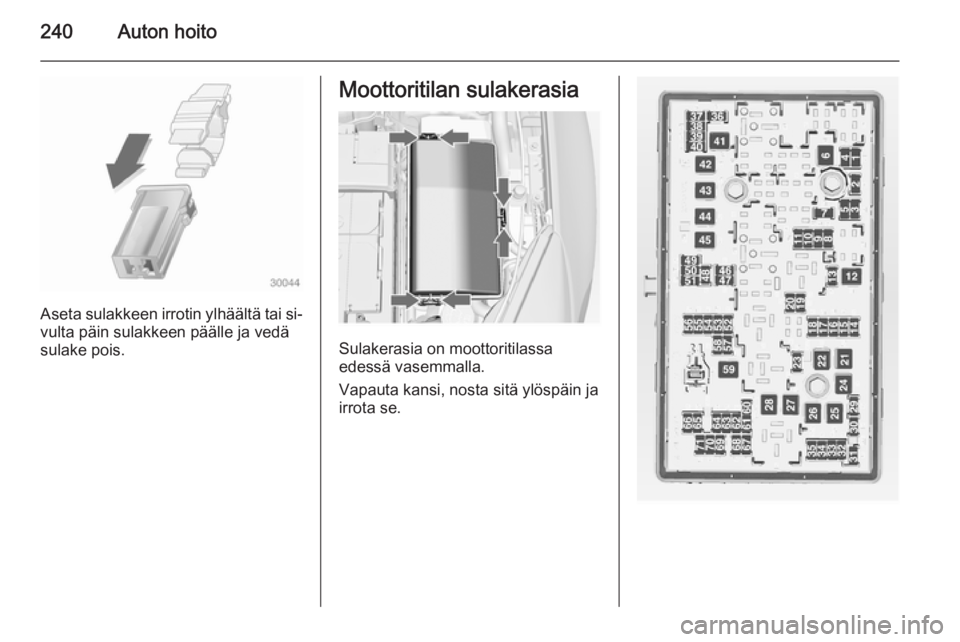

240Auton hoito
Aseta sulakkeen irrotin ylhäältä tai si‐vulta päin sulakkeen päälle ja vedä
sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.

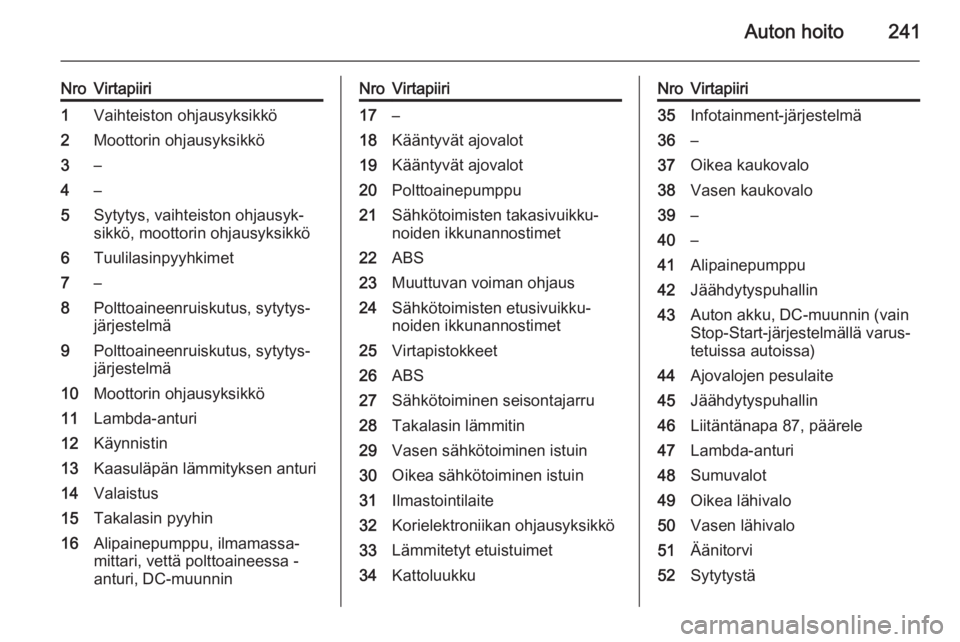

Auton hoito241
NroVirtapiiri1Vaihteiston ohjausyksikkö2Moottorin ohjausyksikkö3–4–5Sytytys, vaihteiston ohjausyk‐
sikkö, moottorin ohjausyksikkö6Tuulilasinpyyhkimet7–8Polttoaineenruiskutus, sytytys‐
järjestelmä9Polttoaineenruiskutus, sytytys‐
järjestelmä10Moottorin ohjausyksikkö11Lambda-anturi12Käynnistin13Kaasuläpän lämmityksen anturi14Valaistus15Takalasin pyyhin16Alipainepumppu, ilmamassa‐
mittari, vettä polttoaineessa -
anturi, DC-muunninNroVirtapiiri17–18Kääntyvät ajovalot19Kääntyvät ajovalot20Polttoainepumppu21Sähkötoimisten takasivuikku‐
noiden ikkunannostimet22ABS23Muuttuvan voiman ohjaus24Sähkötoimisten etusivuikku‐
noiden ikkunannostimet25Virtapistokkeet26ABS27Sähkötoiminen seisontajarru28Takalasin lämmitin29Vasen sähkötoiminen istuin30Oikea sähkötoiminen istuin31Ilmastointilaite32Korielektroniikan ohjausyksikkö33Lämmitetyt etuistuimet34KattoluukkuNroVirtapiiri35Infotainment-järjestelmä36–37Oikea kaukovalo38Vasen kaukovalo39–40–41Alipainepumppu42Jäähdytyspuhallin43Auton akku, DC-muunnin (vain
Stop-Start-järjestelmällä varus‐
tetuissa autoissa)44Ajovalojen pesulaite45Jäähdytyspuhallin46Liitäntänapa 87, päärele47Lambda-anturi48Sumuvalot49Oikea lähivalo50Vasen lähivalo51Äänitorvi52Sytytystä

242Auton hoito
NroVirtapiiri53Sytytys, tuuletetut etuistuimet54Sytytystä55Sähkötoimiset istuimet, peilien
kääntäminen56Tuulilasin pesulaite57–58–59Dieselpolttoaineen lämmitys,
päästöjenhallintajärjestelmä60Peilien lämmitys61Peilien lämmitys62–63Takaikkunan anturi64Kääntyvät ajovalot65Lisäpumppu (vain Stop-Start-
järjestelmällä varustetuissa
autoissa)66Takalasin pesulaitteisto67Polttoainejärjestelmän ohjaus‐
yksikkö68–NroVirtapiiri69Auton akun anturi70Sadetunnistin71Auton akun anturi
Vaihdettuasi vialliset sulakkeet sulje
sulakerasian kansi ja paina se kiinni
siten, että se lukkiutuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriöitä.
Kojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytysti‐
lan takana.
Avaa lokero, purista lukituskielekkeet
kokoon, käännä lokero alas ja poista
se.
Oikealta ohjattavissa autoissa sula‐
kerasia sijaitsee kannen takana käsi‐
nelokerossa. Avaa käsinelokero ja ir‐
rota kansi.

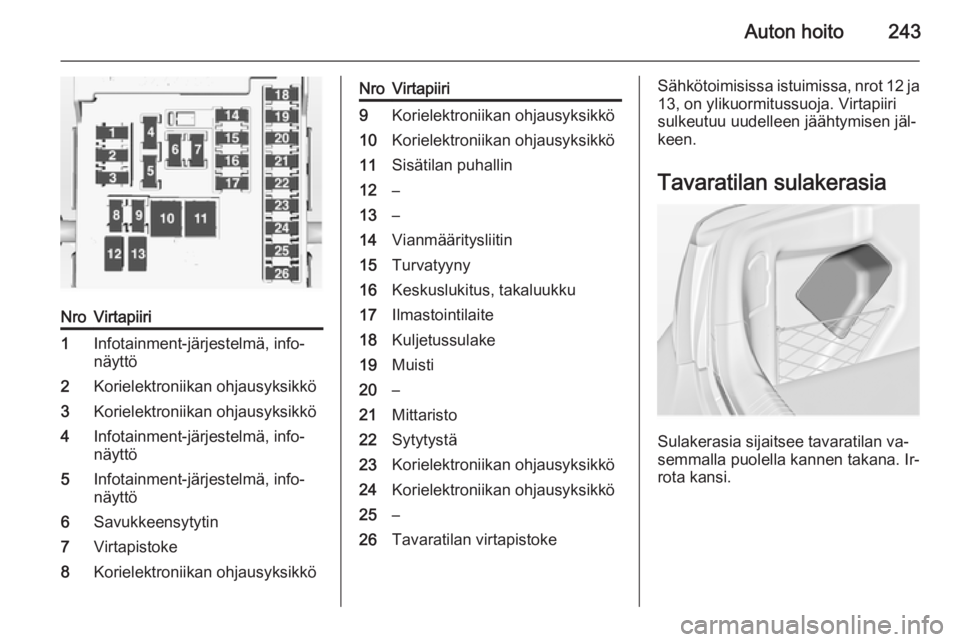

Auton hoito243
NroVirtapiiri1Infotainment-järjestelmä, info‐
näyttö2Korielektroniikan ohjausyksikkö3Korielektroniikan ohjausyksikkö4Infotainment-järjestelmä, info‐
näyttö5Infotainment-järjestelmä, info‐
näyttö6Savukkeensytytin7Virtapistoke8Korielektroniikan ohjausyksikköNroVirtapiiri9Korielektroniikan ohjausyksikkö10Korielektroniikan ohjausyksikkö11Sisätilan puhallin12–13–14Vianmääritysliitin15Turvatyyny16Keskuslukitus, takaluukku17Ilmastointilaite18Kuljetussulake19Muisti20–21Mittaristo22Sytytystä23Korielektroniikan ohjausyksikkö24Korielektroniikan ohjausyksikkö25–26Tavaratilan virtapistokeSähkötoimisissa istuimissa, nrot 12 ja 13, on ylikuormitussuoja. Virtapiiri
sulkeutuu uudelleen jäähtymisen jäl‐
keen.
Tavaratilan sulakerasia
Sulakerasia sijaitsee tavaratilan va‐
semmalla puolella kannen takana. Ir‐
rota kansi.

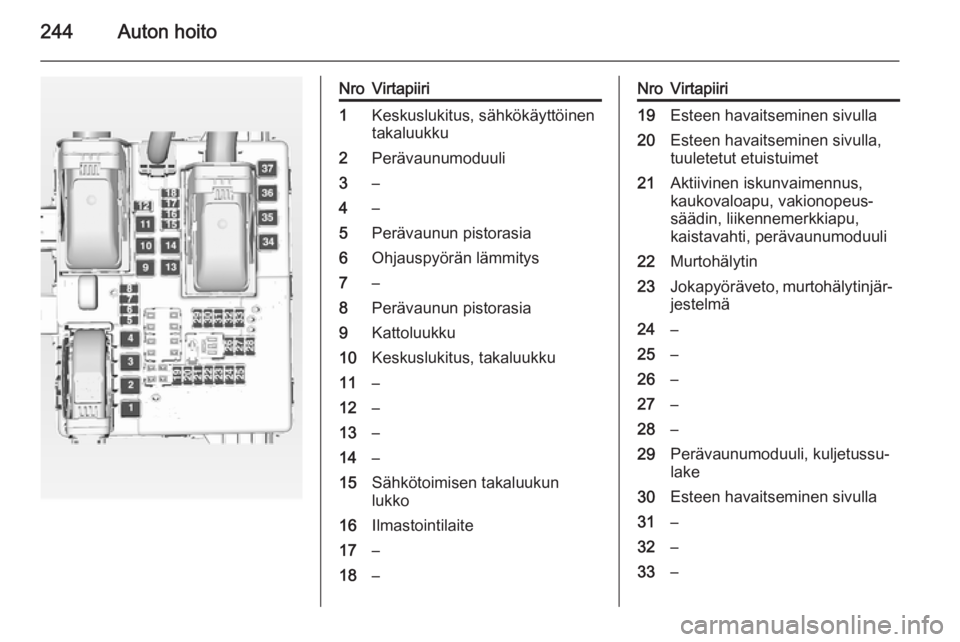

244Auton hoito
NroVirtapiiri1Keskuslukitus, sähkökäyttöinen
takaluukku2Perävaunumoduuli3–4–5Perävaunun pistorasia6Ohjauspyörän lämmitys7–8Perävaunun pistorasia9Kattoluukku10Keskuslukitus, takaluukku11–12–13–14–15Sähkötoimisen takaluukun
lukko16Ilmastointilaite17–18–NroVirtapiiri19Esteen havaitseminen sivulla20Esteen havaitseminen sivulla,
tuuletetut etuistuimet21Aktiivinen iskunvaimennus,
kaukovaloapu, vakionopeus‐
säädin, liikennemerkkiapu,
kaistavahti, perävaunumoduuli22Murtohälytin23Jokapyöräveto, murtohälytinjär‐ jestelmä24–25–26–27–28–29Perävaunumoduuli, kuljetussu‐
lake30Esteen havaitseminen sivulla31–32–33–

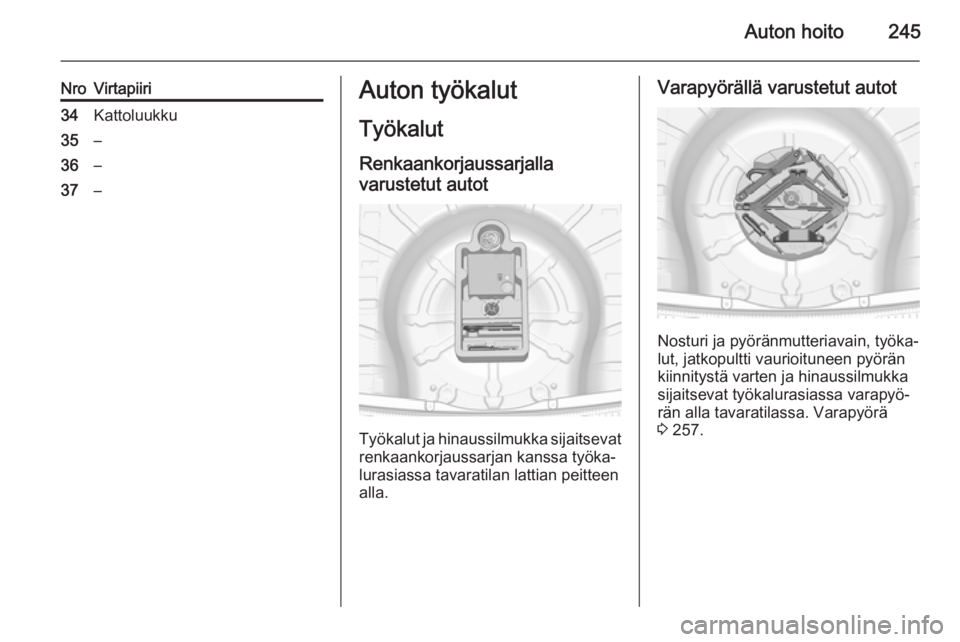

Auton hoito245
NroVirtapiiri34Kattoluukku35–36–37–Auton työkalutTyökalut
Renkaankorjaussarjalla
varustetut autot
Työkalut ja hinaussilmukka sijaitsevat
renkaankorjaussarjan kanssa työka‐
lurasiassa tavaratilan lattian peitteen
alla.
Varapyörällä varustetut autot
Nosturi ja pyöränmutteriavain, työka‐
lut, jatkopultti vaurioituneen pyörän
kiinnitystä varten ja hinaussilmukka
sijaitsevat työkalurasiassa varapyö‐
rän alla tavaratilassa. Varapyörä
3 257.

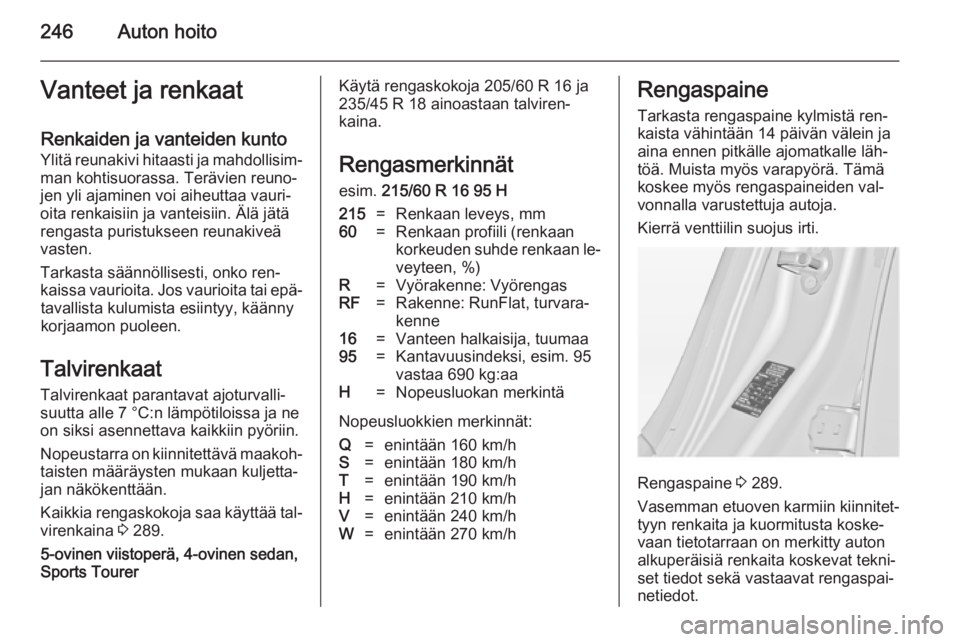

246Auton hoitoVanteet ja renkaatRenkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Kaikkia rengaskokoja saa käyttää tal‐ virenkaina 3 289.
5-ovinen viistoperä, 4-ovinen sedan, Sports TourerKäytä rengaskokoja 205/60 R 16 ja
235/45 R 18 ainoastaan talviren‐ kaina.
Rengasmerkinnät esim. 215/60 R 16 95 H215=Renkaan leveys, mm60=Renkaan profiili (renkaan
korkeuden suhde renkaan le‐
veyteen, %)R=Vyörakenne: VyörengasRF=Rakenne: RunFlat, turvara‐
kenne16=Vanteen halkaisija, tuumaa95=Kantavuusindeksi, esim. 95
vastaa 690 kg:aaH=Nopeusluokan merkintä
Nopeusluokkien merkinnät:
Q=enintään 160 km/hS=enintään 180 km/hT=enintään 190 km/hH=enintään 210 km/hV=enintään 240 km/hW=enintään 270 km/hRengaspaine
Tarkasta rengaspaine kylmistä ren‐
kaista vähintään 14 päivän välein ja aina ennen pitkälle ajomatkalle läh‐
töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Rengaspaine 3 289.
Vasemman etuoven karmiin kiinnitet‐
tyyn renkaita ja kuormitusta koske‐
vaan tietotarraan on merkitty auton
alkuperäisiä renkaita koskevat tekni‐
set tiedot sekä vastaavat rengaspai‐
netiedot.
