2014.5 OPEL CASCADA Omaniku käsiraamat (in Estonian)

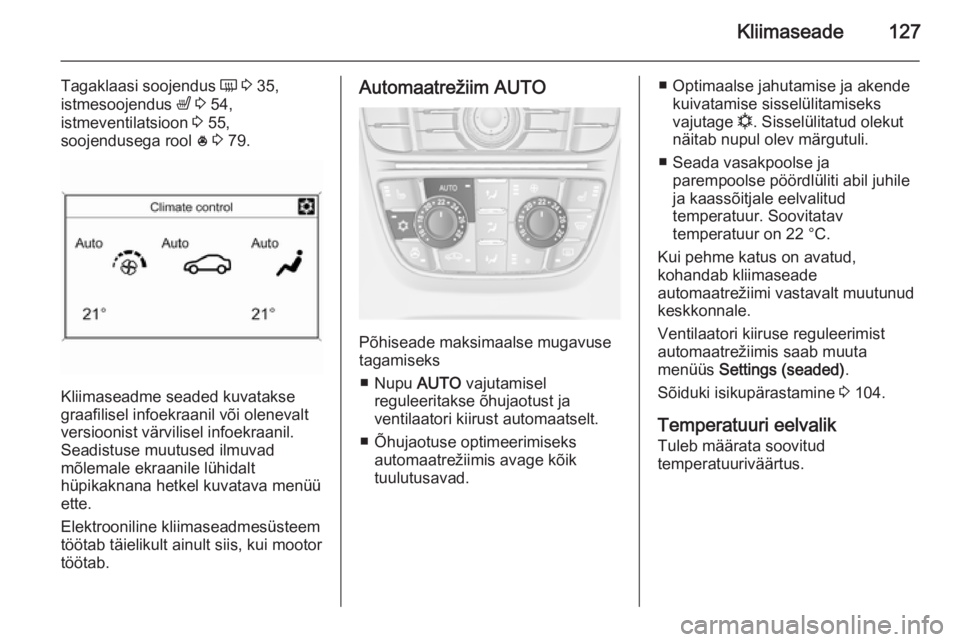

Kliimaseade127
Tagaklaasi soojendus Ü 3 35,
istmesoojendus ß 3 54,
istmeventilatsioon 3 55,
soojendusega rool * 3 79.
Kliimaseadme seaded kuvatakse
graafilisel infoekraanil või olenevalt
versioonist värvilisel infoekraanil. Seadistuse muutused ilmuvad
mõlemale ekraanile lühidalt
hüpikaknana hetkel kuvatava menüü
ette.
Elektrooniline kliimaseadmesüsteem
töötab täielikult ainult siis, kui mootor
töötab.
Automaatrežiim AUTO
Põhiseade maksimaalse mugavuse
tagamiseks
■ Nupu AUTO vajutamisel
reguleeritakse õhujaotust ja ventilaatori kiirust automaatselt.
■ Õhujaotuse optimeerimiseks automaatrežiimis avage kõik
tuulutusavad.
■ Optimaalse jahutamise ja akende kuivatamise sisselülitamiseks
vajutage n. Sisselülitatud olekut
näitab nupul olev märgutuli.
■ Seada vasakpoolse ja parempoolse pöördlüliti abil juhile
ja kaassõitjale eelvalitud
temperatuur. Soovitatav
temperatuur on 22 °C.
Kui pehme katus on avatud,
kohandab kliimaseade
automaatrežiimi vastavalt muutunud
keskkonnale.
Ventilaatori kiiruse reguleerimist
automaatrežiimis saab muuta
menüüs Settings (seaded) .
Sõiduki isikupärastamine 3 104.
Temperatuuri eelvalik
Tuleb määrata soovitud
temperatuuriväärtus.

128Kliimaseade
Kui on seatud miinimumtemperatuur
Lo , töötab kliimaseade jahutuse n
sisselülitamisel maksimaalsel
jahutusvõimsusel.
Maksimumtemperatuuri Hi seadmisel
töötab kliimaseade maksimaalsel
soojendusvõimsusel.
Märkus
Kui n on välja lülitatud, võib kabiini
seatud temperatuuri vähendamine
põhjustada mootori taaskäivitumise
Autostopi poolt või takistada
Autostoppi.
Akende kuivatamine ja
soojendamine V
■
Vajutada nuppu V. Sisselülitatud
olekut näitab nupul olev märgutuli.
■ Jahutamiseks vajutage nuppu n.
Sisselülitatud olekut näitab nupul
olev märgutuli.
■ Temperatuur ja õhuvoolu jaotus seatakse automaatselt ja
ventilaator töötab suure kiirusega.
■ Lülitada sisse tagaklaasi soojendus
Ü .
■ Eelmisesse režiimi naasmine: tuleb
vajutada nuppu V;
automaatrežiimi naasmine: tuleb
vajutada nuppu AUTO.
Tagaakna automaatse soojenduse
seadistust võib muuta infonäidiku
menüüst Settings (seaded) . Sõiduki
isikupärastamine 3 104.
Märkus
Kui nupu V vajutamise ajal mootor
töötab, on olek Autostop takistatud,
kuni vajutate nuppu V uuesti.
Kui nupu V vajutamise ajal on
mootor olekus Autostop, käivitub mootor automaatselt.
Peatamis-käivitussüsteem 3 136.
Käsitsi seadmine Kliimaseadmesüsteemi seadeid saab
muuta nuppude ja pöördlülitite
rakendamisega järgmiselt. Seade
muutmine lülitab automaatrežiimi
välja.

Kliimaseade129
Ventilaatori kiirus Z
Ventilaatori kiiruse vähendamiseks
vajutada alumist ja suurendamiseks
ülemist nuppu, nagu joonisel
näidatud. Valitud ventilaatorikiirust
kuvatakse segmentide hulgana
näidikul.
Vajutades alumist nuppu pikemalt,
lülituvad ventilaator ja jahutus välja.
Vajutades ülemist nuppu pikemalt,
hakkab ventilaator tööle
maksimumkiirusel.
Automaatrežiimi
tagasipöördumiseks: Vajutada nuppu AUTO .
Õhujaotus s, M , K
Soovitud reguleerimiseks vajutage
sobivat nuppu. Sisselülitatud olekut
näitab nupul olev märgutuli.
s=esiklaasile ja külgakendele.M=reguleeritavate tuulutusavade
kaudu peapiirkonda.K=jalaruumile.
Kõik kombinatsioonid on võimalikud.
Automaatse õhujaotuse
taastamiseks: vajutage nuppu AUTO.
Jahutus n
Jahutuse sisselülitamiseks vajutage
nuppu n. Sisselülitatud olekut näitab
nupul olev märgutuli. Jahutus töötab
ainult siis, kui mootor töötab ja
kliimaseadme ventilaator on sisse
lülitatud.
Jahutuse väljalülitamiseks vajutage
uuesti nuppu n.
Kliimaseadme kompressor jahutab ja
kuivatab sisenevat õhku, kui
välistemperatuur ületab teatud
taseme. Nii saab moodustuda
kondensaat ja tilkuda sõiduki alt.

130Kliimaseade
Kui jahutamine või kuivatamine ei ole
vajalik, tuleb jahutussüsteem kütuse
säästmiseks välja lülitada.
Jahutussüsteemi väljalülitamisel
kliimaseadmesüsteem olekus
Autostop mootori taaskäivitamist ei
nõua. Erand: akende soojendamine
lülitub sisse ja välistemperatuuril üle
0 °C nõuab taaskäivitamist.
Kui jahutus lülitatakse sisse,
kuvatakse ekraanil ACON, ning kui
jahutus lülitatakse välja, kuvatakse
ACOFF .
Jahutuse sisse- või väljalülitatust
pärast mootori käivitamist on võimalik muuta infonäidiku menüüst Settings
(seaded) . Sõiduki isikupärastamine
3 104.Siseõhuringluse režiim 4
Siseõhu ringlussüsteemi
aktiveerimiseks vajutage nuppu 4.
Sisselülitatud olekut näitab nupul olev märgutuli.
Siseõhu ringlussüsteemi
deaktiveerimiseks vajutage nuppu
4 uuesti.
9Hoiatus
Siseõhu ringluse režiimis
vähendatakse värske õhu
vahetumist. Ilma jahutuseta
töötamisel suureneb õhuniiskus,
mistõttu aknad võivad muutuda
seestpoolt uduseks. Salongi õhu
kvaliteet halveneb. Seetõttu
võivad sõidukis viibijad tunda end
unisena.
Kui soojas ja väga niiskes
keskkonnas suunatakse esiklaasile
jahe õhk, võib esiklaasi välispind
uduseks tõmbuda. Kui esiklaasi
välispind tõmbub uduseks, lülitage
sisse esiklaasipuhasti ja lülitage välja
s .
Põhiseaded Teatud seadeid on võimalik muuta
menüüs Settings (seaded)
infoekraanil. Sõiduki
isikupärastamine 3 104.
Lisasoojendi Õhusoojendi
Quickheat on elektriline lisa-
õhusoojendi, mis soojendab
automaatselt kiiremini ka salongi.

Kliimaseade131Tuulutusavad
Reguleeritavad
tuulutusavad
Kui jahutus on sisse lülitatud, peab
vähemalt üks tuulutusava peab
olema avatud.
Tuulutusava avamiseks pöörata
seaderatast suurema sümboli W
suunas. Keerata seaderatast, et
reguleerida õhukogust õhu
väljalaskeva juures.
Õhuvoolu suunamiseks tuleb ribisid
kallutada ja pöörata.
Tuulutusava sulgemiseks pöörata
seaderatast väiksema sümboli W
suunas.
9 Hoiatus
Tuulutusavade ribide külge ei tohi
kinnitada esemeid. Avarii korral
esineb kahjustus- ja vigastusoht.
Fikseeritud tuulutusavad
Täiendavad tuulutusavad asuvad
esiklaasi ja külgakende all ning
jalaruumis.
Hooldamine
Õhuvõtt
Mootoriruumis esiklaasi ees paiknev
õhu sisselaskeava peab olema õhu
sissepääsu võimaldamiseks vaba.
Eemaldada puulehed, mustus ja lumi.
Õietolmufilter Õietolmufilter puhastab väljast tuleva
õhu tolmust, tahmast, õietolmust ja
eostest.

132KliimaseadeKonditsioneeri tavapärane
töörežiim
Püsivalt tõhusa töötamise
tagamiseks tuleb jahutus üks kord
kuus, sõltumata ilmast ja aastaajast,
mõneks minutiks sisse lülitada.
Madala välistemperatuuri korral ei ole võimalik jahutust kasutada.
Hooldus Jahutuse optimaalseks töötamiseks
soovitatakse kliimaseadet kontrollida
igal aastal, esimest korda siis, kui
sõiduki algsest registreerimisest on
möödunud kolm aastat. See hõlmab järgmist.
■ Tööomaduste ja rõhu kontrollimine
■ Soojenduse töökorras oleku kontrollimine
■ Lekete puudumise kontrollimine ■ Ajamirihmade kontrollimine
■ Kondensaatori ja aurusti torustiku puhastamine
■ Tööomaduste kontrollimine

Sõitmine ja töörežiim133Sõitmine ja töörežiimNõuandeid sõitmiseks...............133
Käivitamine ja kasutamine .........134
Mootori heitgaas ........................139
Automaatkäigukast ....................141
Käsilülituskäigukast ...................144
Pidurid ........................................ 144
Sõidu kontrollüksus ...................147
Juhi abisüsteemid ......................151
Kütus .......................................... 171
Haagise haakeseadis ................174Nõuandeid sõitmiseks
Sõiduki juhtimine Mitte sõita vabakäiguga, mootorvälja lülitatud (välja arvatud
Autostopi toimimise ajal)
Siis ei tööta paljud süsteemid (nt
pidurivõimendi, roolivõimendi). Nii
sõitmine on ohtlik Teile endale ja
teistele. Autostopi ajal kõik süsteemid toimivad, kuid roolivõimendi abi
kontrollitult väheneb ja ka sõiduki
kiirus väheneb.
Peatamis-käivitussüsteem 3 136.
Tühikäigu võimendi
Kui aku seisundi tõttu on vaja akut
laadida, tuleb suurendada
generaatori väljundvõimsust. Seda
saavutatakse tühikäigu võimendiga,
mis võib olla kuuldav. Juhi
infokeskuse ekraanile ilmub teade.
Pedaalid Et pedaale oleks võimalik kasutada
kogu käigu pikkuses, ei tohi nende
juures olla takistavaid porimatte.Roolimine
Kui roolivõimendi abifunktsioon kaobmootori seiskumise või süsteemi
talitlushäire tõttu, võib sõidukit
roolida, kuid see võib olla raskem.
Märgutuli c 3 92.Ettevaatust
Hüdraulilise roolivõimendiga
sõidukid:
Kui rool keerata lõpuni ja hoida selles asendis kauem kui
15 sekundit, võib see
roolivõimendi süsteemi
kahjustada ja roolivõimendi
abifunktsioon võib kaduda.

134Sõitmine ja töörežiimKõrgus maapinnast
Väiksema kõrguse tõttu maapinnast
võib sõiduk saada kahjustusi
olenevalt selle koormast ja maapinna iseärasustest. Olge eriti ettevaatlik ja
sõitke aeglaselt järskudel
sissesõiduteedel, parkimismajadest
sisse ja välja sõites, üle kõrgete
äärekivide ja ebatasastel pindadel.
Võimaluse korral sõitke üle
äärekivide või ebatasastel pindadel
diagonaalselt, ratas ratta järel.Käivitamine ja
kasutamine
Uue sõiduki sissesõitmine Esimestel sõitudel tuleb vältida
tugevat pidurdamist.
Esimese sõidu ajal võib vaha ja õli
aurustumise tõttu
väljalaskesüsteemist olla heitgaas
suitsune. Pärast esimest sõitu tuleb
sõiduk parkida avatud alale ning
vältida suitsugaaside sissehingamist.
Sõiduki sissesõitmise ajal võib
kütuse- ja mootoriõli kulu olla suurem
ja diislikütuse tahkete osakeste filtri
puhastamine toimuda sagedamini.
Olek Autostop võidakse sõiduki aku
laadimise võimaldamiseks keelata.
Diislikütuse tahkete osakeste filter
3 139.Süütevõtme asendid0=Süüde välja lülitatud1=Roolilukustus vabastatud,
süüde väljas2=Süüde sisse lülitatud,
diiselmootori korral:
eelsoojendus3=Käivitamine
Toide väljas
Järgmised elektroonikasüsteemid
saavad töötada kuni juhiuks on
avatud või kuni 10 minutit pärast
süüte väljalülitamist.
