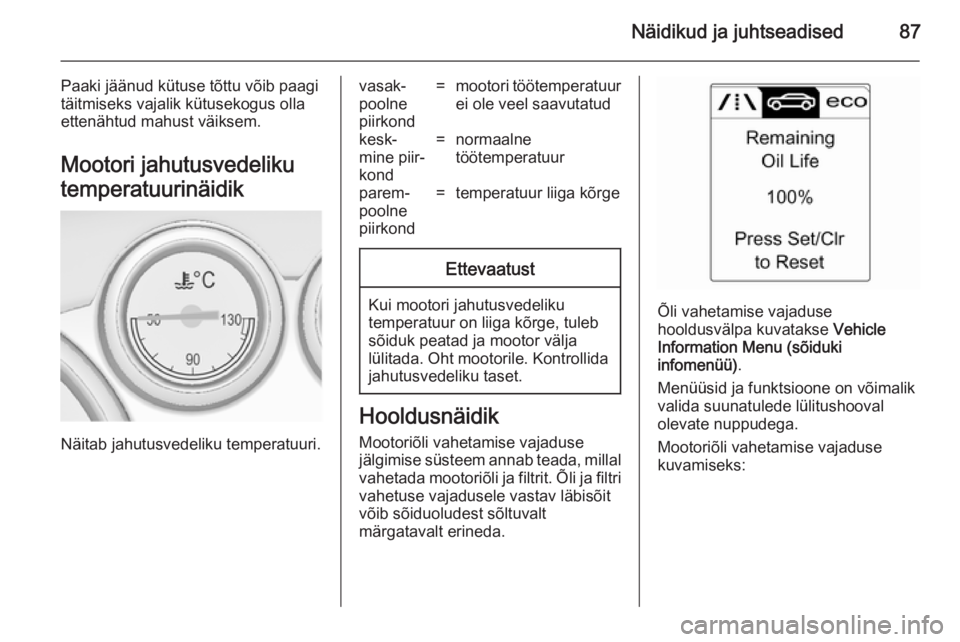

Näidikud ja juhtseadised87
Paaki jäänud kütuse tõttu võib paagitäitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.
Mootori jahutusvedelikutemperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasak‐
poolne
piirkond=mootori töötemperatuur
ei ole veel saavutatudkesk‐
mine piir‐
kond=normaalne
töötemperatuurparem‐
poolne
piirkond=temperatuur liiga kõrgeEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Hooldusnäidik
Mootoriõli vahetamise vajaduse
jälgimise süsteem annab teada, millal vahetada mootoriõli ja filtrit. Õli ja filtri
vahetuse vajadusele vastav läbisõit
võib sõiduoludest sõltuvalt
märgatavalt erineda.
Õli vahetamise vajaduse
hooldusvälpa kuvatakse Vehicle
Information Menu (sõiduki
infomenüü) .
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Mootoriõli vahetamise vajaduse
kuvamiseks:

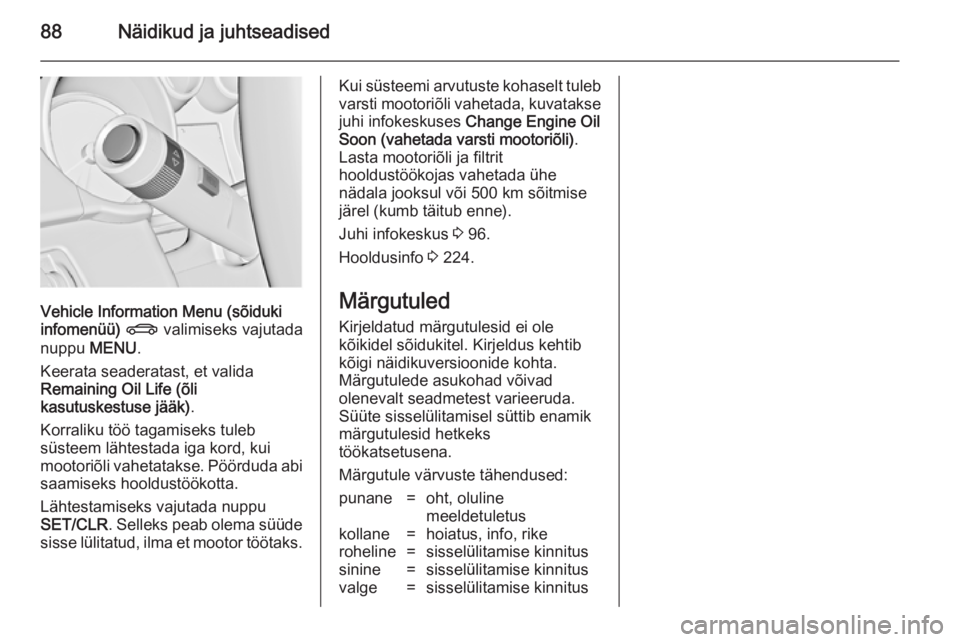

88Näidikud ja juhtseadised
Vehicle Information Menu (sõiduki
infomenüü) X valimiseks vajutada
nuppu MENU.
Keerata seaderatast, et valida
Remaining Oil Life (õli
kasutuskestuse jääk) .
Korraliku töö tagamiseks tuleb
süsteem lähtestada iga kord, kui
mootoriõli vahetatakse. Pöörduda abi
saamiseks hooldustöökotta.
Lähtestamiseks vajutada nuppu
SET/CLR . Selleks peab olema süüde
sisse lülitatud, ilma et mootor töötaks.
Kui süsteemi arvutuste kohaselt tuleb
varsti mootoriõli vahetada, kuvatakse
juhi infokeskuses Change Engine Oil
Soon (vahetada varsti mootoriõli) .
Lasta mootoriõli ja filtrit
hooldustöökojas vahetada ühe
nädala jooksul või 500 km sõitmise
järel (kumb täitub enne).
Juhi infokeskus 3 96.
Hooldusinfo 3 224.
Märgutuled Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukohad võivad
olenevalt seadmetest varieeruda.
Süüte sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane=oht, oluline
meeldetuletuskollane=hoiatus, info, rikeroheline=sisselülitamise kinnitussinine=sisselülitamise kinnitusvalge=sisselülitamise kinnitus

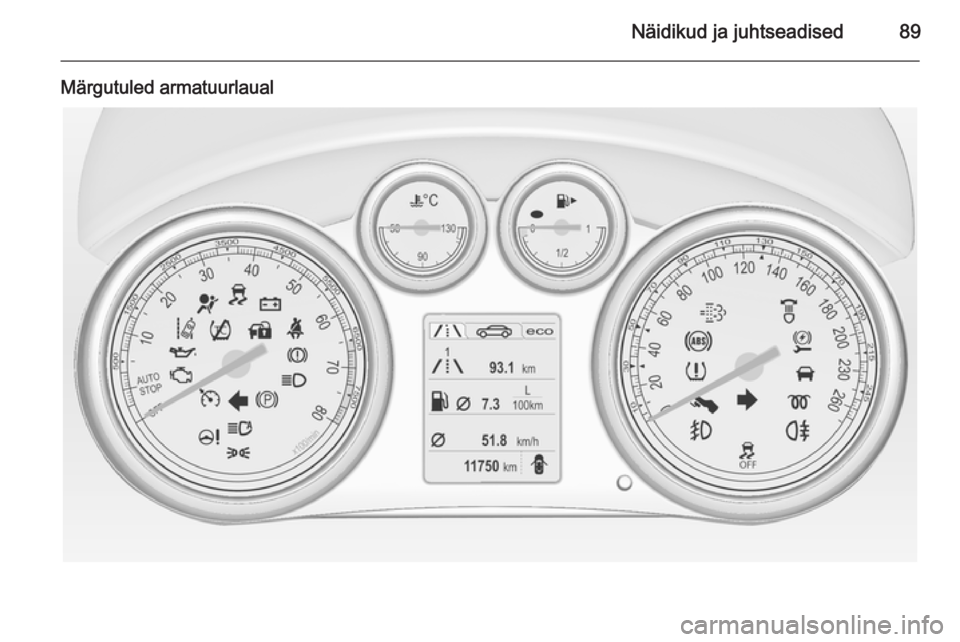

Näidikud ja juhtseadised89
Märgutuled armatuurlaual

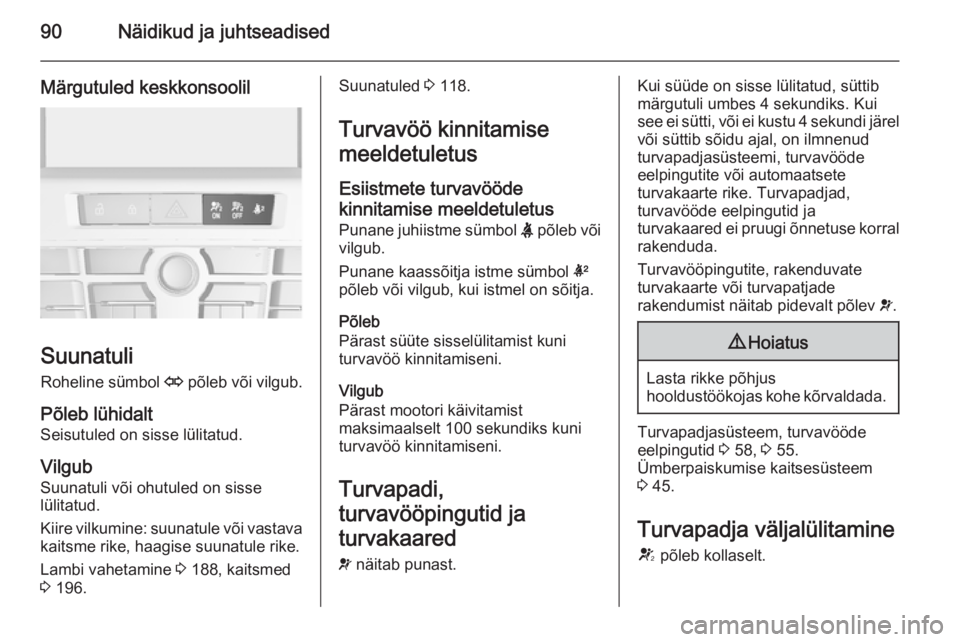

90Näidikud ja juhtseadised
Märgutuled keskkonsoolil
SuunatuliRoheline sümbol O põleb või vilgub.
Põleb lühidalt Seisutuled on sisse lülitatud.
Vilgub Suunatuli või ohutuled on sisse
lülitatud.
Kiire vilkumine: suunatule või vastava
kaitsme rike, haagise suunatule rike.
Lambi vahetamine 3 188, kaitsmed
3 196.
Suunatuled 3 118.
Turvavöö kinnitamise
meeldetuletus
Esiistmete turvavööde
kinnitamise meeldetuletus
Punane juhiistme sümbol X põleb või
vilgub.
Punane kaassõitja istme sümbol k
põleb või vilgub, kui istmel on sõitja.
Põleb
Pärast süüte sisselülitamist kuni
turvavöö kinnitamiseni.
Vilgub
Pärast mootori käivitamist
maksimaalselt 100 sekundiks kuni
turvavöö kinnitamiseni.
Turvapadi,
turvavööpingutid ja
turvakaared v näitab punast.Kui süüde on sisse lülitatud, süttib
märgutuli umbes 4 sekundiks. Kui see ei sütti, või ei kustu 4 sekundi järel või süttib sõidu ajal, on ilmnenud
turvapadjasüsteemi, turvavööde
eelpingutite või automaatsete
turvakaarte rike. Turvapadjad,
turvavööde eelpingutid ja
turvakaared ei pruugi õnnetuse korral
rakenduda.
Turvavööpingutite, rakenduvate
turvakaarte või turvapatjade
rakendumist näitab pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvapadjasüsteem, turvavööde
eelpingutid 3 58, 3 55.
Ümberpaiskumise kaitsesüsteem
3 45.
Turvapadja väljalülitamine V põleb kollaselt.

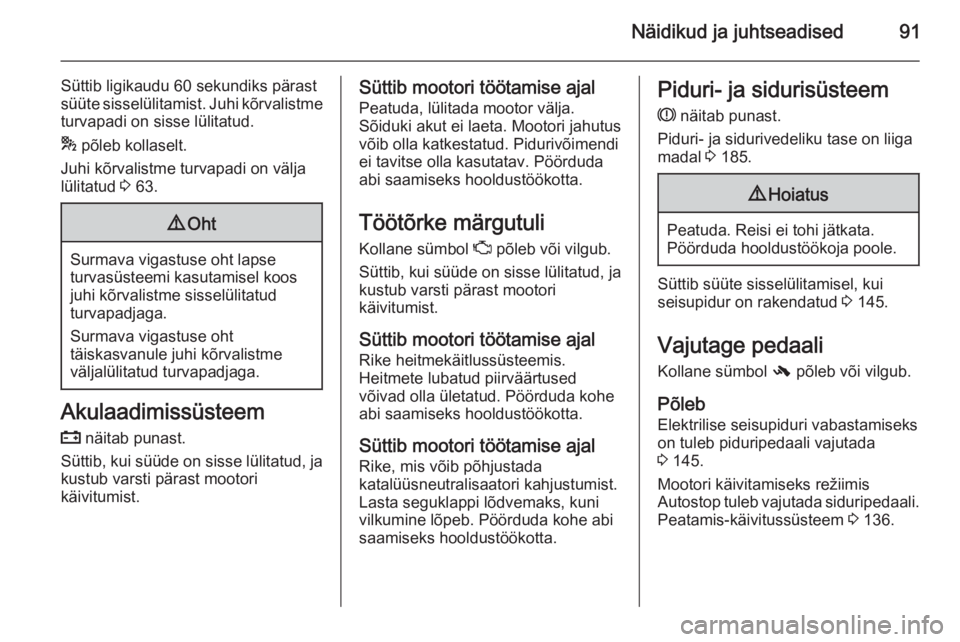

Näidikud ja juhtseadised91
Süttib ligikaudu 60 sekundiks pärast
süüte sisselülitamist. Juhi kõrvalistme turvapadi on sisse lülitatud.
* põleb kollaselt.
Juhi kõrvalistme turvapadi on välja
lülitatud 3 63.9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
Akulaadimissüsteem
p näitab punast.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal
Peatuda, lülitada mootor välja.
Sõiduki akut ei laeta. Mootori jahutus
võib olla katkestatud. Pidurivõimendi
ei tavitse olla kasutatav. Pöörduda abi saamiseks hooldustöökotta.
Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.Piduri- ja sidurisüsteem
R näitab punast.
Piduri- ja sidurivedeliku tase on liiga madal 3 185.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Süttib süüte sisselülitamisel, kui
seisupidur on rakendatud 3 145.
Vajutage pedaali Kollane sümbol - põleb või vilgub.
Põleb Elektrilise seisupiduri vabastamiseks
on tuleb piduripedaali vajutada
3 145.
Mootori käivitamiseks režiimis
Autostop tuleb vajutada siduripedaali. Peatamis-käivitussüsteem 3 136.

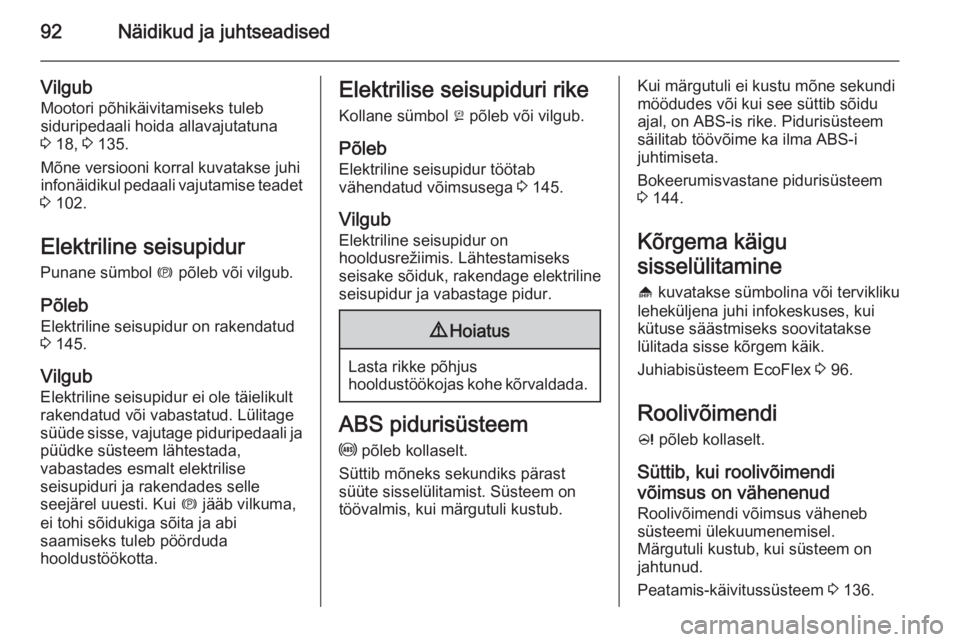

92Näidikud ja juhtseadised
VilgubMootori põhikäivitamiseks tuleb
siduripedaali hoida allavajutatuna
3 18, 3 135.
Mõne versiooni korral kuvatakse juhi infonäidikul pedaali vajutamise teadet
3 102.
Elektriline seisupidur
Punane sümbol m põleb või vilgub.
Põleb Elektriline seisupidur on rakendatud
3 145.
Vilgub Elektriline seisupidur ei ole täielikult
rakendatud või vabastatud. Lülitage
süüde sisse, vajutage piduripedaali ja
püüdke süsteem lähtestada,
vabastades esmalt elektrilise
seisupiduri ja rakendades selle
seejärel uuesti. Kui m jääb vilkuma,
ei tohi sõidukiga sõita ja abi
saamiseks tuleb pöörduda
hooldustöökotta.Elektrilise seisupiduri rike
Kollane sümbol j põleb või vilgub.
Põleb
Elektriline seisupidur töötab
vähendatud võimsusega 3 145.
Vilgub Elektriline seisupidur on
hooldusrežiimis. Lähtestamiseks
seisake sõiduk, rakendage elektriline
seisupidur ja vabastage pidur.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem säilitab töövõime ka ilma ABS-i
juhtimiseta.
Bokeerumisvastane pidurisüsteem
3 144.
Kõrgema käigu
sisselülitamine [ kuvatakse sümbolina või tervikliku
leheküljena juhi infokeskuses, kui
kütuse säästmiseks soovitatakse
lülitada sisse kõrgem käik.
Juhiabisüsteem EcoFlex 3 96.
Roolivõimendi
c põleb kollaselt.
Süttib, kui roolivõimendi
võimsus on vähenenud
Roolivõimendi võimsus väheneb
süsteemi ülekuumenemisel.
Märgutuli kustub, kui süsteem on
jahtunud.
Peatamis-käivitussüsteem 3 136.

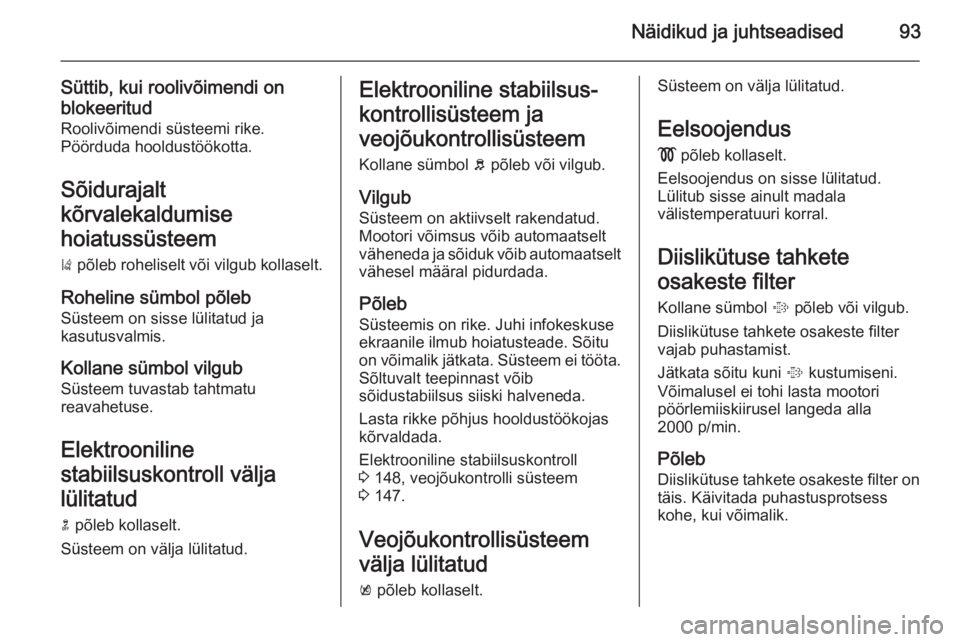

Näidikud ja juhtseadised93
Süttib, kui roolivõimendi on
blokeeritud Roolivõimendi süsteemi rike.
Pöörduda hooldustöökotta.
Sõidurajalt
kõrvalekaldumise
hoiatussüsteem
) põleb roheliselt või vilgub kollaselt.
Roheline sümbol põleb
Süsteem on sisse lülitatud ja
kasutusvalmis.
Kollane sümbol vilgub
Süsteem tuvastab tahtmatu
reavahetuse.
Elektrooniline
stabiilsuskontroll välja
lülitatud
n põleb kollaselt.
Süsteem on välja lülitatud.Elektrooniline stabiilsus‐
kontrollisüsteem ja
veojõukontrollisüsteem
Kollane sümbol b põleb või vilgub.
Vilgub Süsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt väheneda ja sõiduk võib automaatselt vähesel määral pidurdada.
Põleb Süsteemis on rike. Juhi infokeskuse
ekraanile ilmub hoiatusteade. Sõitu
on võimalik jätkata. Süsteem ei tööta.
Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Elektrooniline stabiilsuskontroll
3 148, veojõukontrolli süsteem
3 147.
Veojõukontrollisüsteem
välja lülitatud
k põleb kollaselt.Süsteem on välja lülitatud.
Eelsoojendus ! põleb kollaselt.
Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
Diislikütuse tahkete
osakeste filter Kollane sümbol % põleb või vilgub.
Diislikütuse tahkete osakeste filter
vajab puhastamist.
Jätkata sõitu kuni % kustumiseni.
Võimalusel ei tohi lasta mootori
pöörlemiiskiirusel langeda alla
2000 p/min.
PõlebDiislikütuse tahkete osakeste filter on
täis. Käivitada puhastusprotsess
kohe, kui võimalik.

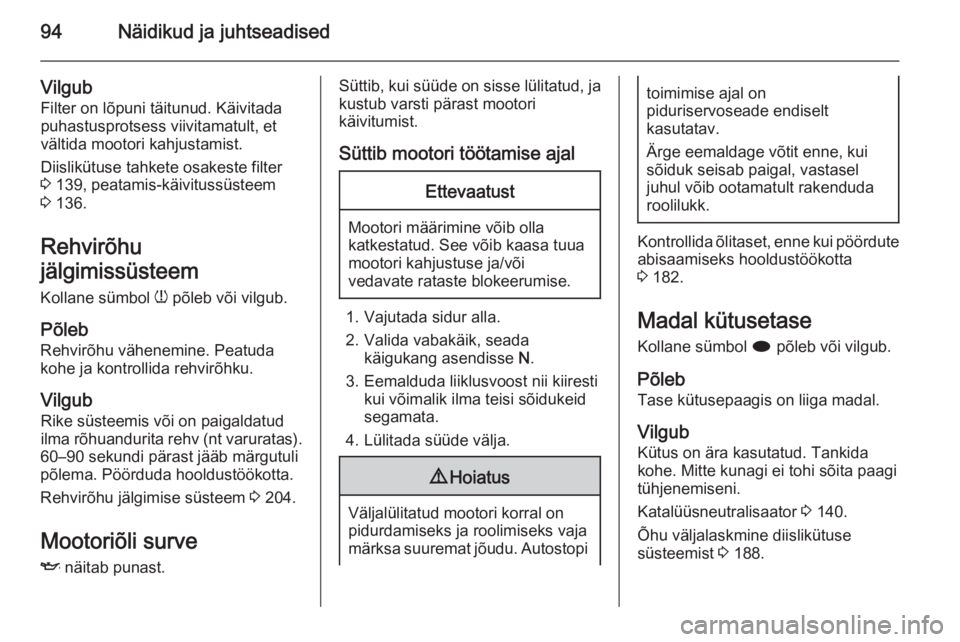

94Näidikud ja juhtseadised
VilgubFilter on lõpuni täitunud. Käivitada
puhastusprotsess viivitamatult, et
vältida mootori kahjustamist.
Diislikütuse tahkete osakeste filter
3 139, peatamis-käivitussüsteem
3 136.
Rehvirõhu
jälgimissüsteem
Kollane sümbol w põleb või vilgub.
Põleb Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
VilgubRike süsteemis või on paigaldatudilma rõhuandurita rehv (nt varuratas).
60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.
Rehvirõhu jälgimise süsteem 3 204.
Mootoriõli surve
I näitab punast.Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti kui võimalik ilma teisi sõidukeidsegamata.
4. Lülitada süüde välja.
9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi
toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset, enne kui pöördute abisaamiseks hooldustöökotta
3 182.
Madal kütusetase
Kollane sümbol i põleb või vilgub.
Põleb
Tase kütusepaagis on liiga madal.
VilgubKütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Katalüüsneutralisaator 3 140.
Õhu väljalaskmine diislikütuse
süsteemist 3 188.
