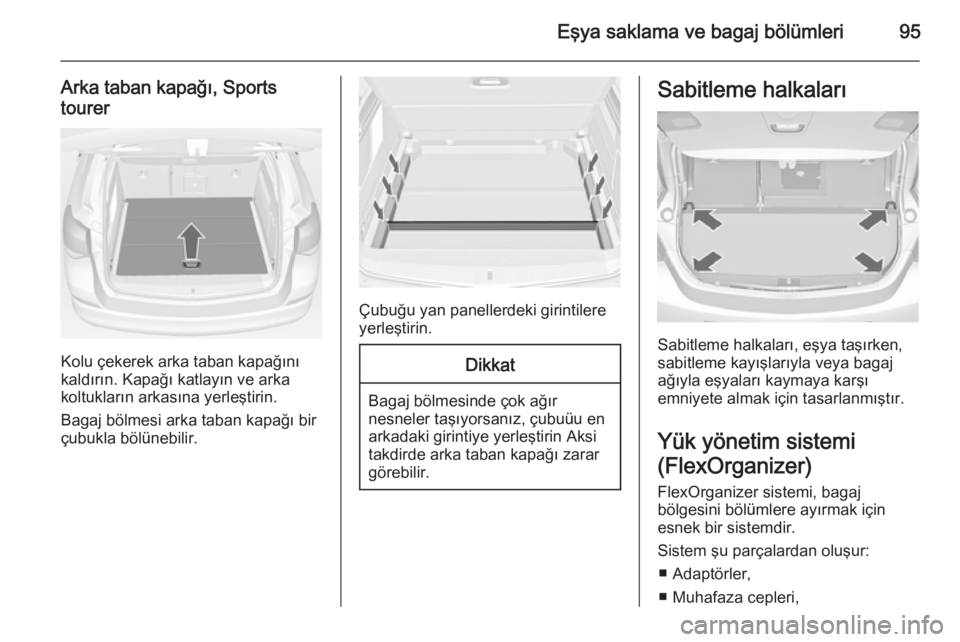

Eşya saklama ve bagaj bölümleri95
Arka taban kapağı, Sportstourer
Kolu çekerek arka taban kapağını
kaldırın. Kapağı katlayın ve arka
koltukların arkasına yerleştirin.
Bagaj bölmesi arka taban kapağı bir
çubukla bölünebilir.
Çubuğu yan panellerdeki girintilere
yerleştirin.
Dikkat
Bagaj bölmesinde çok ağır
nesneler taşıyorsanız, çubuüu en arkadaki girintiye yerleştirin Aksi
takdirde arka taban kapağı zarar
görebilir.
Sabitleme halkaları
Sabitleme halkaları, eşya taşırken,
sabitleme kayışlarıyla veya bagaj
ağıyla eşyaları kaymaya karşı
emniyete almak için tasarlanmıştır.
Yük yönetim sistemi
(FlexOrganizer)
FlexOrganizer sistemi, bagaj
bölgesini bölümlere ayırmak için
esnek bir sistemdir.
Sistem şu parçalardan oluşur: ■ Adaptörler,
■ Muhafaza cepleri,

96Eşya saklama ve bagaj bölümleri
■ Kancalar,
■ Eşya kutusu,
■ Kayış takımı.
Bu bileşenler bagaj bölgesinin her iki yan panelindeki kılavuz kızaklara
adaptör ya da kanca kullanılarak
monte edilmektedir.
Adaptörleri kızağa yerleştirme
Tutamak plakasını açın, adaptörü
kızağın üstteki ve alttaki yuvasına
yerleştirin, istenilen pozisyonda
ayarlayın. Tutamak plakasını
adaptörü sabitlemek için yukarı doğru
çevirin. Çıkarmak için tutamak
plakasını aşağı doğru çevirin ve
kızaklardan çıkarın.
Değişken ayırıcı ağ
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Ağ çubuklarını
yapıştırın.
Montaj işlemi için çubukları biraz
birbirine bastırın ve adaptörün ilgili
yuvalarına yerleştirin.
Sökmek için çubukları biraz birbirine
bastırın ve adaptörden çıkarın.
File şeklinde muhafaza cebi
Adaptörleri istenilen pozisyonda
kızaklara yerleştirin. Adaptörlere
muhafaza cebi asılabilir.

Eşya saklama ve bagaj bölümleri97
Kızaklara kancaların takılması
Kancayı istenilen pozisyonda
kızaklara yerleştirin, bunun için
kancayı kızağın üstteki yuvasına
takın ve alttaki yuvanın içine bastırın. Çıkarmak için önce üstteki yuvadan
çekiniz.
Eşya kutusu
Üst kızağa iki kanca takın. Çantanın
üst köşelerini yukardan kancalara
yerleştirin.
Alternatif olarak her iki kancayı alt
kızağa takabilirsiniz. Çantanın alt
köşelerini yukardan alttaki kancalara
yerleştirin.

98Eşya saklama ve bagaj bölümleri
Kayış takımı
Kayış takımı adaptörünü kızağa
yeleştirin. Kemerin bükülmediğinden
emin olun.
Kayış takımında kayışı açmak için iki
kilit mevcuttur.
Kemer gerdirilebilir.
Emniyet ağı Emniyet ağı Sports tourer ile birlikte
sunulur ve arka koltukların arkasına
veya eğer arka koltuk arkalıkları
katlanmış ve koltuk minderleri
kaldırılmış ise, ön koltukların arkasına
takılabilir.
Emniyet ağının arkasında herhangi
bir şahıs taşınmamalıdır.
Takılması Arka koltukların arkasında
Alt kancayı açık tarafı geriye bakacak şekilde zeminde bulunan sağ ve sol
halkalara geçirin. Üst kancayı kayışın
halkalarına takarak, emniyet ağındaki
kayışın uzunluğunu ayarlayın.
Çubuğu monte etmeye devam
ederken kayışı gergin olarak tutun.
Ön koltukların arkasında
Kayışı arka koltuk minderinin altında
bulunan halkaya bağlayın.
Koltuk arkalıklarını öne doğru
katlayın.
Düz bir yükleme bölmesi oluşturmak
için, emniyet ağını takmadan önce,
koltuk minderini yatırın. Gerektiğinde
gerginliği azaltmak için ön koltukları
öne doğru hareket ettirin.

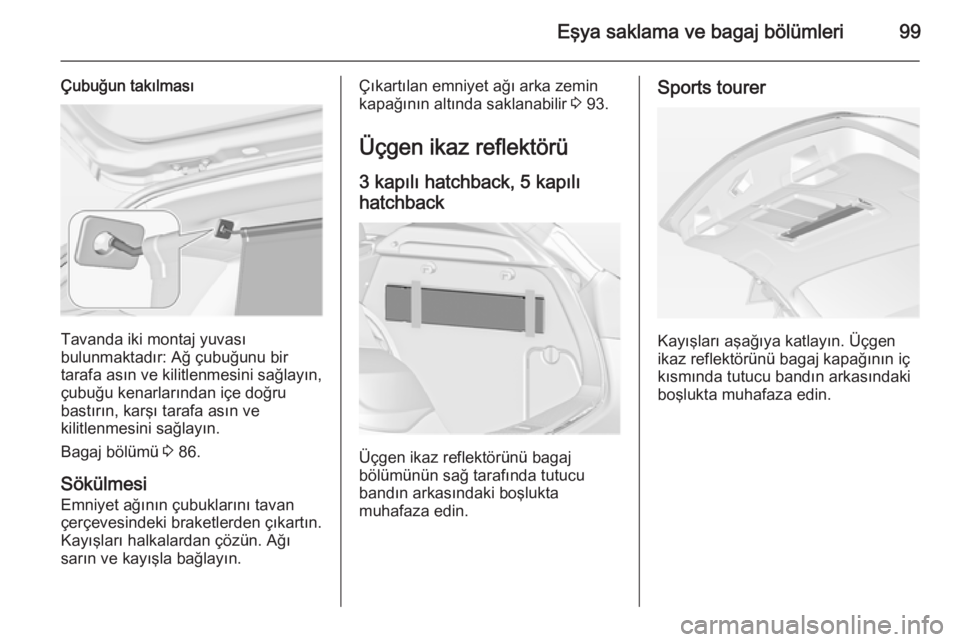

Eşya saklama ve bagaj bölümleri99
Çubuğun takılması
Tavanda iki montaj yuvası
bulunmaktadır: Ağ çubuğunu bir
tarafa asın ve kilitlenmesini sağlayın,
çubuğu kenarlarından içe doğru
bastırın, karşı tarafa asın ve
kilitlenmesini sağlayın.
Bagaj bölümü 3 86.
Sökülmesi
Emniyet ağının çubuklarını tavan çerçevesindeki braketlerden çıkartın.
Kayışları halkalardan çözün. Ağı
sarın ve kayışla bağlayın.
Çıkartılan emniyet ağı arka zemin
kapağının altında saklanabilir 3 93.
Üçgen ikaz reflektörü
3 kapılı hatchback, 5 kapılı hatchback
Üçgen ikaz reflektörünü bagaj
bölümünün sağ tarafında tutucu
bandın arkasındaki boşlukta
muhafaza edin.
Sports tourer
Kayışları aşağıya katlayın. Üçgen
ikaz reflektörünü bagaj kapağının iç
kısmında tutucu bandın arkasındaki boşlukta muhafaza edin.

100Eşya saklama ve bagaj bölümleri
4 kapılı notchback
Üçgen ikaz reflektörünü bagaj
bölümünün sol tarafındaki girintide muhafaza edin.
İlk yardım çantası
5 kapılı hatchback
İlk yardım çantasını, üçgen ikaz
reflektörünün arkasındaki bölmede
saklayın.
İlk defa kullanmadan önce, üstte ve
deliklerin yanlarında bulunan dahili
kaplamaya basın. Sonra da
kaplamayı yukarıya doğru katlayarak
eşya saklama bölmesine erişin.
3 kapılı hatchback
İlk yardım çantasını, üçgen ikaz
reflektörünün arkasındaki bölmede
saklayın.
Örtüyü katlamak için girintileri
kullanın.
Donanıma bağlı olarak, ilk yardım çantası arka kısımdaki eşya
muhafaza bölümünde saklanabilir
3 90.

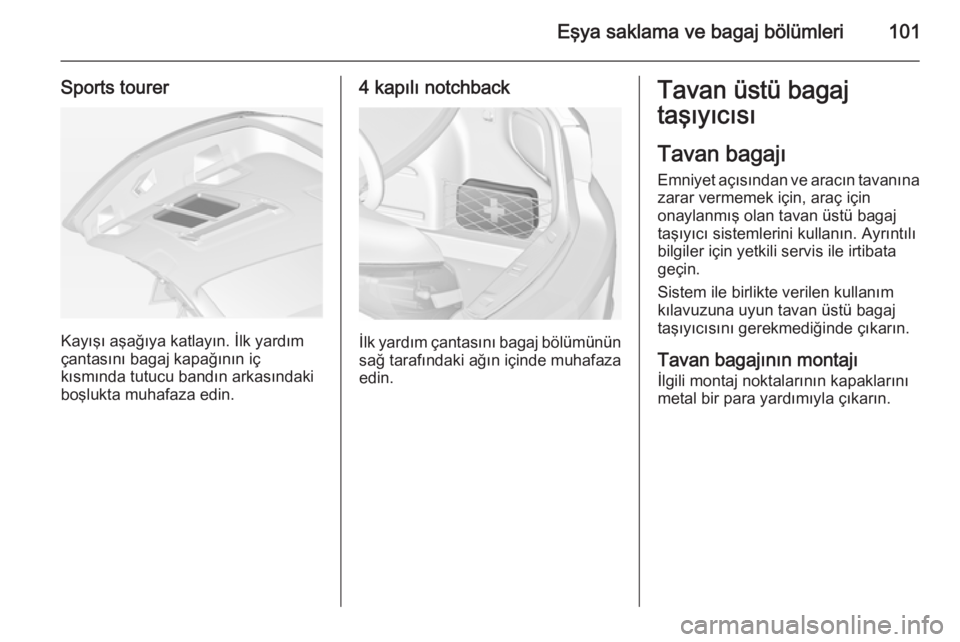

Eşya saklama ve bagaj bölümleri101
Sports tourer
Kayışı aşağıya katlayın. İlk yardım
çantasını bagaj kapağının iç
kısmında tutucu bandın arkasındaki boşlukta muhafaza edin.
4 kapılı notchback
İlk yardım çantasını bagaj bölümünün sağ tarafındaki ağın içinde muhafaza
edin.
Tavan üstü bagaj
taşıyıcısı
Tavan bagajı
Emniyet açısından ve aracın tavanına
zarar vermemek için, araç için
onaylanmış olan tavan üstü bagaj
taşıyıcı sistemlerini kullanın. Ayrıntılı
bilgiler için yetkili servis ile irtibata
geçin.
Sistem ile birlikte verilen kullanım
kılavuzuna uyun tavan üstü bagaj
taşıyıcısını gerekmediğinde çıkarın.
Tavan bagajının montajı
İlgili montaj noktalarının kapaklarını
metal bir para yardımıyla çıkarın.

102Eşya saklama ve bagaj bölümleri
5 kapılı hatchback, 4 kapılı notchback
3 kapılı hatchback
Tavan rayı olan Sports tourer
Tavan bagajını, resimde oklarla
gösterilmiş olan deliklerin bölgesine
sabitleyin.
Aracı yükleme talimatı
■ Bagaj bölümündeki ağır eşyaları koltuk sırtlıklarına doğru yerleştirin.
Koltuk sırtlıklarının güvenli bir
şekilde sabit konumda ayarlı
olduğundan emin olun. Üst üste
konulan eşyalarda en ağır olanı en
alta yerleştirin.
■ Ağır eşyaları sabitleme kayışlarıyla
sabitleme halkalarına bağlayın
3 95. Yüksekliği ayarlanabilir
kapağı en alt konuma getirin (1)
3 93.
