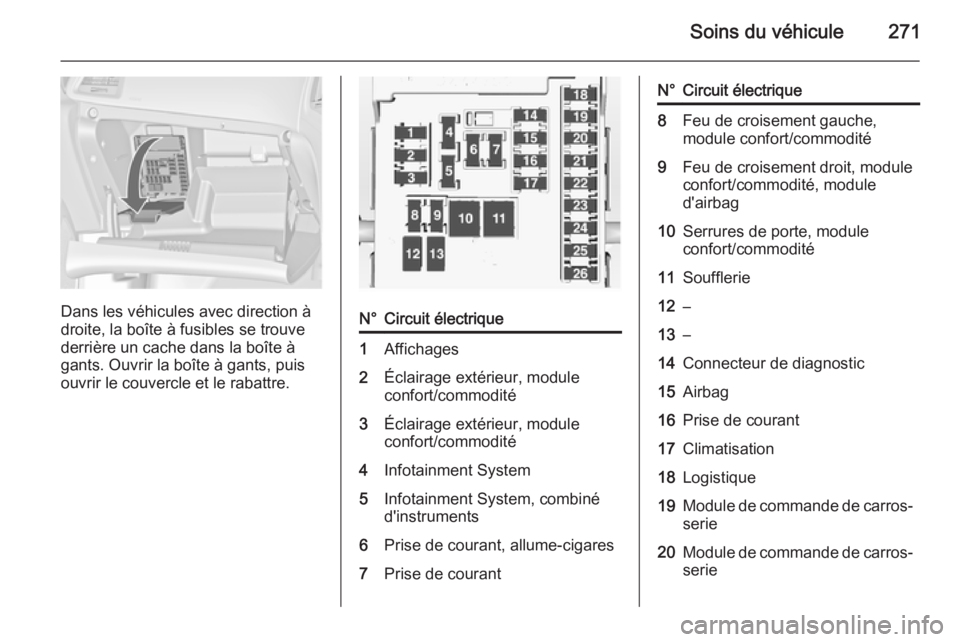

Soins du véhicule271
Dans les véhicules avec direction à
droite, la boîte à fusibles se trouve
derrière un cache dans la boîte à
gants. Ouvrir la boîte à gants, puis
ouvrir le couvercle et le rabattre.
N°Circuit électrique1Affichages2Éclairage extérieur, module
confort/commodité3Éclairage extérieur, module
confort/commodité4Infotainment System5Infotainment System, combiné
d'instruments6Prise de courant, allume-cigares7Prise de courantN°Circuit électrique8Feu de croisement gauche,
module confort/commodité9Feu de croisement droit, module
confort/commodité, module
d'airbag10Serrures de porte, module
confort/commodité11Soufflerie12–13–14Connecteur de diagnostic15Airbag16Prise de courant17Climatisation18Logistique19Module de commande de carros‐ serie20Module de commande de carros‐serie

272Soins du véhicule
N°Circuit électrique21Groupe d'instruments du tableaude bord, système antivol22Capteur d'allumage23Module de commande de carros‐serie24Module de commande de carros‐serie25–26Prise de courant dans le coffre (si
pas de boîte à fusibles de coffre)
(Sports tourer uniquement)
Boîte à fusibles du coffre
Modèle berline 3 portes, berline5 portes
La boîte à fusibles se trouve sur le
côté gauche du coffre, derrière un ca‐ che.
Enlever le cache.
Sports tourer La boîte à fusibles se trouve sur le
côté gauche du coffre, derrière un ca‐ che.Rabattre le cache et le retirer.
Enlever le cache.

Soins du véhicule273
Affectations de fusiblesN°Circuit électrique1–2Sortie pour remorque3Aide au stationnement4–5–6–7Siège électrique8–9–10–11Module de remorque, prise de
remorque12Module de remorque13Sortie pour remorque14Siège arrière, rabattement élec‐
trique15–N°Circuit électrique16Rétroviseur intérieur, caméra
arrière17Prise de courant18–19Chauffage du volant20Toit ouvrant21Sièges avant chauffés22–23–24–25–26–27–28–29–30–

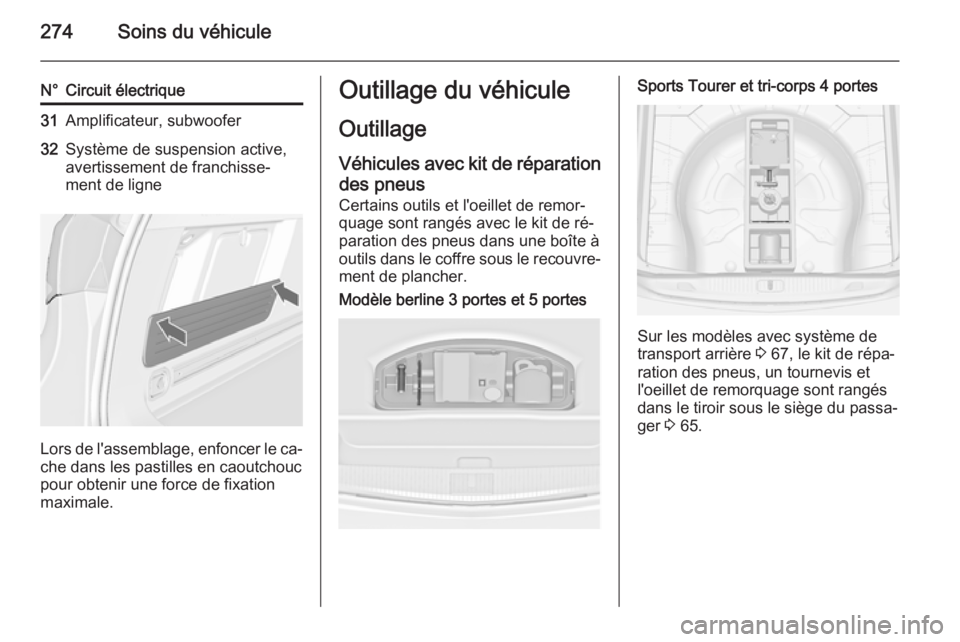

274Soins du véhicule
N°Circuit électrique31Amplificateur, subwoofer32Système de suspension active,
avertissement de franchisse‐
ment de ligne
Lors de l'assemblage, enfoncer le ca‐ che dans les pastilles en caoutchouc
pour obtenir une force de fixation
maximale.
Outillage du véhicule
Outillage Véhicules avec kit de réparation
des pneus
Certains outils et l'oeillet de remor‐
quage sont rangés avec le kit de ré‐
paration des pneus dans une boîte à
outils dans le coffre sous le recouvre‐ ment de plancher.Modèle berline 3 portes et 5 portesSports Tourer et tri-corps 4 portes
Sur les modèles avec système de
transport arrière 3 67, le kit de répa‐
ration des pneus, un tournevis et
l'oeillet de remorquage sont rangés dans le tiroir sous le siège du passa‐ger 3 65.

Soins du véhicule275
Véhicules avec roue de secoursVariante 1a : modèle bicorps 3 portes
et 5 portes avec clé à écrou rigide
Le cric, les outils et une sangle de
fixation pour roue endommagée se
trouvent dans la boîte à outils, sous la
roue de secours dans le coffre. La clé de roue et l'oeillet de remorquage
sont rangés dans un sac à outils se
trouvant dans la niche de roue de se‐
cours, à côté de la boîte à outils. Roue
de secours 3 290.
Variante 1b : modèle bicorps 3 portes
et 5 portes avec clé à écrou pliable
Même contenu que la variante 1a
mais avec une clé à écrou pliable à la
place d'une clé à écrou rigide dans la trousse à outils.
Variante 2 : Sports Tourer
Le cric, les outils et l'oeillet de remor‐ quage sont rangés dans la boîte à ou‐
tils sous la roue de secours dans le
coffre. La clé de roue et un boulon à
tige longue pour la fixation de la roue endommagée (uniquement pour les
véhicules dotés d'une roue de dépan‐
nage temporaire) sont placés dans le sac d'outils se trouvant dans la niche
de roue de secours, à côté de la boîte
d'outils. Roue de secours 3 290.

276Soins du véhicule
Variante 3 : modèle tricorps 4 portes
Le cric et les outils sont rangés dans
la boîte à outils sous la roue de se‐
cours dans le coffre. La clé de roue,
l'oeillet de remorquage et un boulon à tige longue pour la fixation de la roue
endommagée (uniquement pour les
véhicules dotés d'une roue de dépan‐ nage temporaire) sont placés dans le
sac d'outils se trouvant dans la niche
de roue de secours, à côté de la boîte
d'outils. Roue de secours 3 290.
Jantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures
inférieures à 7 °C et devraient donc
être montés sur toutes les roues.
Disposer l'autocollant de vitesse dans
le champ de vision du conducteur se‐
lon la réglementation du pays.
Version OPC : Les pneus de taille
235/45 R18 ne sont pas autorisés en pneus d'hiver.Désignations des pneus
Par exemple 215/60 R 16 95 H215=Largeur des pneus en mm60=Rapport de la section (hau‐
teur du pneu sur largeur du
pneu) en %R=Type de carcasse : RadialeRF=Type : RunFlat16=Diamètre des jantes en pou‐
ces95=Indice de capacité de charge
par exemple : 95 correspond
à 690 kgH=Indicatif de vitesse
Indicatif de vitesse :
Q=jusqu'à 160 km/hS=jusqu'à 180 km/hT=jusqu'à 190 km/hH=jusqu'à 210 km/hV=jusqu'à 240 km/hW=jusqu'à 270 km/h
Pression des pneus
Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier

Soins du véhicule277
la roue de secours. Cela vaut égale‐
ment pour les véhicules avec sys‐
tème de surveillance de la pression
des pneus.
Dévisser le capuchon de la valve.
Pression de gonflage 3 328 et sur
l'étiquette apposée sur le cadre de
porte avant gauche ou droit.
Les données de pression de gonflage se rapportent aux pneus froids. Elles
s'appliquent tant aux pneus d'été qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation
de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le con‐
fort routier et la consommation et aug‐
mente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir une valeur de pression des pneuscorrecte, appliquer la procédure ci-
après :
1. Identifier le style de carrosserie.
2. Identifier l'appellation du moteur. Caractéristiques du moteur
3 310.
3. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de pneus possibles 3 328.Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut pro‐
voquer un échauffement considé‐
rable du pneu ainsi que des dom‐
mages internes entraînant le dé‐
collement de la bande de roule‐
ment et même l'éclatement du
pneu à grande vitesse.
Si la pression de gonflage doit être
réduite ou augmentée sur un véhicule
avec système de surveillance de la
pression des pneus, couper le con‐
tact.

278Soins du véhiculeSystème de surveillance
de la pression des pneus Le système de surveillance de la
pression des pneus surveille la pres‐
sion des quatre pneus une fois par
minute quand la vitesse du véhicule
dépasse une certaine limite.Avertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne rem‐
place pas l'entretien régulier des
pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de sur‐
veillance de la pression des pneus
constitue une obligation légale, l'uti‐
lisation de roues sans capteurs de
pression invalide l'homologation du
type de véhicule.
Les pressions de gonflage actuelles
des pneus peuvent être affichées
dans le Menu informations véhicule
du centre d'informations du conduc‐
teur.
Le menu peut être sélectionné à l'aide des boutons sur la manette des cli‐gnotants.
Appuyer sur le bouton MENU pour
sélectionner le menu Menu
informations véhicule X .
Tourner la molette pour sélectionner
le système de surveillance de la pres‐
sion des pneus.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message avec un clignotement du
pneu correspondant dans le centre
d'informations du conducteur.
