154Braukšana un ekspluatācija
Vispārēja informācija
Oficiālais degvielas patēriņš un
konkrētās CO 2 emisijas vērtības
attiecas uz ES bāzes modeli ar
standarta aprīkojumu.
Degvielas patēriņa dati un CO 2
emisijas dati ir noteikti saskaņā ar
regulu (EK) Nr. 715/2007 (pēdējā
spēkā esošajā versijā), ņemot vērā
automašīnas pašmasu, kā to paredz
regula.
Šīs vērtības ir norādītas tikai dažādu
automašīnas variantu salīdzināšanai,
un tās nevar uzskatīt par konkrētās
automašīnas faktiskā degvielas
patēriņa garantiju. Lietojot
papildaprīkojumu, norādītās patēriņa
un CO 2 vērtības var tikt nedaudz
pārsniegtas. Turklāt degvielas
patēriņš ir atkarīgs no katra vadītāja
braukšanas stila, kā arī no ceļa un
satiksmes apstākļiem.Piekabes sakabes
ierīce
Vispārēja informācija Sakabes ierīces lodgalvas stienis tiek
uzglabāts somā, piestiprināts ar
siksnu, un ir novietots bagāžas
nodalījumā zem grīdas pārsega.
Izmantojiet tikai tādas sakabes
ierīces, kas ir apstiprinātas jūsu
automašīnas modelim. Ja
automašīna nav aprīkota ar sakabes
ierīci rūpnīcā, uzticiet sakabes ierīces
uzstādīšanu autoservisam. Var
gadīties, ka automašīnai būs jāveic
pārveidojumi, kas varētu skart
dzesēšanas sistēmu, karstuma
vairogus un citas iekārtas.
Kad automašīnai ir pievienota
piekabe, kontrolmērinstrumentu
panelī iedegas kontrolindikators á
3 96.Braukšanas īpatnības un
ar vadīšanu saistīti padomi
Ja tiek izmantota piekabe ar
bremzēm, pievienojiet drošības trosi
cilpai, nevis sakabes lodgalvas
stienim.
Ja cilpa nav pieejama, aptiniet trosi
ap sakabes lodgalvas stieni.
Pārliecinieties, vai trose ir sakrustota
zem vertikālās sakabes vietas, lai
nodrošinātu, ka piekabes priekšgals
nevar nokrist uz zemes, ja tas
atvienojas no piekabes āķa. Neļaujiet trosei vilkties pa zemi un vienmēr
atstājiet to pietiekami vaļīgu, lai
atļautu pilnu pagriezienu. Ievērojiet
sakabes ierīcei pievienotās
instrukcijas.
Pirms piekabes pievienošanas
ieziediet ar smērvielu sakabes
lodgalvu. Tomēr nerīkojieties šādi, ja
piekabes sānu svārstību slāpēšanai
tiek izmantots stabilizators, kas
iedarbojas uz sakabes lodgalvu.
Piekabēm ar zemu gaitas stabilitāti ir
stingri ieteicams izmantot berzes tipa
stabilizatoru.

168Automašīnas kopšana
■ Plašāku informāciju skatietīpašnieka rokasgrāmatā.
■ Automašīnas akumulatora tuvumā var būt sprādzienbīstamas gāzes.
Dīzeļdegvielas filtrs
Katrā motoreļļas nomaiņas reizē
atbrīvojiet dīzeļdegvielas filtru no ūdens kondensāta.
Novietojiet zem filtra korpusa
piemērotu trauku. Izmantojot
piemērotu skrūvgriezi, pagrieziet
ūdens noliešanas korķi pretēji
pulksteņrādītāju kustības virzienam,
lai izlietu ūdeni.
Ūdens no filtra ir izlijis tad, kad no
atveres sāk tecēt dīzeļdegviela.
Ieskrūvējiet atpakaļ ūdens noliešanas korķi, griežot to pulksteņrādītāju
kustības virzienā.
Lai veiktu degvielas iesūknēšanu
sistēmā, izslēdziet motoru, pagrieziet
aizdedzes atslēgu stāvoklī ON,
uzgaidiet aptuveni 5 sekundes un
pagrieziet atslēgu stāvoklī LOCK.
Izpildiet šo darbību 3 reizes vai vairāk,
kamēr motors ir izslēgts, lai izvairītos
no gaisa iekļūšanas degvielas vados.
Ja automašīna tiek ekspluatēta
ekstremālos apstākļos,
dīzeļdegvielas filtrs jāpārbauda
biežāk.
Ja dīzeļdegvielas filtrā ir sakrājies
ūdens, kontrolmērinstrumentu paneļa
displejā iedegas kontrolindikators U
3 95. Nekavējoties izteciniet ūdeni.Dīzeļdegvielas sistēmas
atgaisošana
Ja degvielas tvertnē ir beigusies visa
degviela, dīzeļdegvielas sistēma ir
jāatgaiso. Trīs reizes uz
15 sekundēm ieslēdziet aizdedzi. Tad mēģiniet iedarbināt motoru, bet
nedariet to ilgāk par 40 sekundēm. Ja
motors nesāk darboties, uzgaidiet
vismaz 10 sekundes un mēģiniet
vēlreiz. Ja motoru iedarbināt
neizdodas, meklējiet palīdzību
autoservisā.

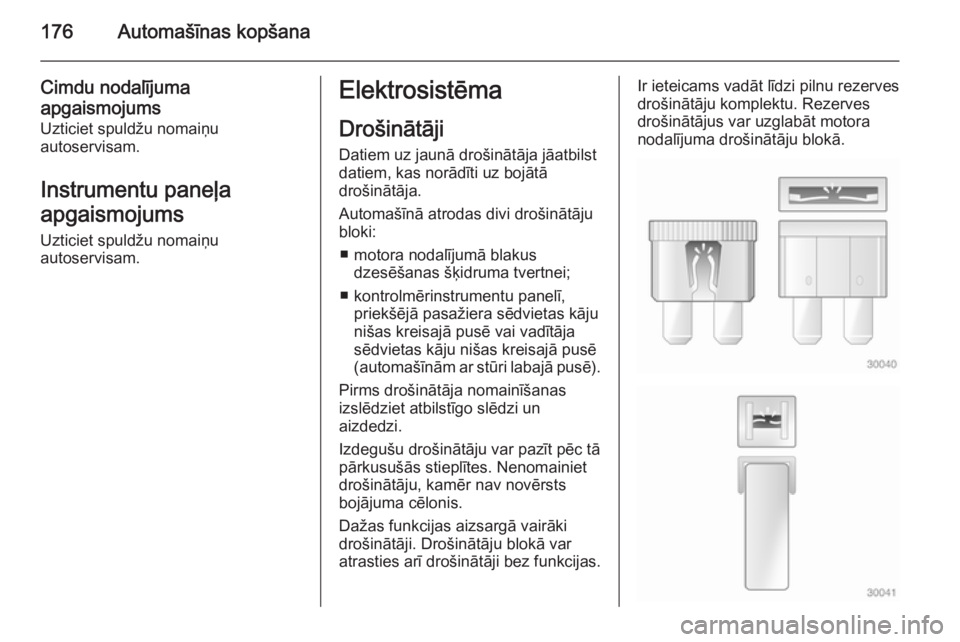

176Automašīnas kopšana
Cimdu nodalījuma
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.
Instrumentu paneļa
apgaismojums
Uzticiet spuldžu nomaiņu
autoservisam.Elektrosistēma
Drošinātāji
Datiem uz jaunā drošinātāja jāatbilst
datiem, kas norādīti uz bojātā
drošinātāja.
Automašīnā atrodas divi drošinātāju
bloki:
■ motora nodalījumā blakus dzesēšanas šķidruma tvertnei;
■ kontrolmērinstrumentu panelī, priekšējā pasažiera sēdvietas kāju
nišas kreisajā pusē vai vadītāja
sēdvietas kāju nišas kreisajā pusē
(automašīnām ar stūri labajā pusē).
Pirms drošinātāja nomainīšanas
izslēdziet atbilstīgo slēdzi un
aizdedzi.
Izdegušu drošinātāju var pazīt pēc tā
pārkusušās stieplītes. Nenomainiet
drošinātāju, kamēr nav novērsts
bojājuma cēlonis.
Dažas funkcijas aizsargā vairāki
drošinātāji. Drošinātāju blokā var
atrasties arī drošinātāji bez funkcijas.Ir ieteicams vadāt līdzi pilnu rezerves drošinātāju komplektu. Rezerves
drošinātājus var uzglabāt motora
nodalījuma drošinātāju blokā.

Automašīnas kopšana179
DrošinātājsElektriskā ķēdeABSBremžu pretblo‐
ķēšanas sistēmaA/CKlimata kontrole,
gaisa kondicionē‐
šanas sistēmaBATT1Instrumentu
paneļa drošinā‐
tāju bloksBATT2Instrumentu
paneļa drošinā‐
tāju bloksBATT3Instrumentu
paneļa drošinā‐
tāju bloksBCMVirsbūves elektro‐
nisko sistēmu
vadības modulisECMMotora vadības
modulisECM PWR TRNMotora vadības
modulis, spēka
agregātsENG SNSRMotora sensoriEPBElektriski vadāmā
stāvbremzeDrošinātājsElektriskā ķēdeFAN1Dzesēšanas
ventilatorsFAN3Dzesēšanas
ventilatorsFRT FOGPriekšējie miglas
lukturiFRT WPRPriekšējā stikla
tīrītājsFUEL/VACDegvielas sūknis,
vakuumsūknisHDLP WASHERPriekšējo lukturu
mazgāšanas
sistēmaHI BEAM LHTālās gaismas
(kreisā puse)HI BEAM RHTālās gaismas
(labā puse)HORNSignāltaureHTD WASH/MIRApsildāmās
mazgāšanas
sistēmas
šķidrums, apsil‐
dāmi ārējie
spoguļiDrošinātājsElektriskā ķēdeIGN COIL AAizdedzes spoleIGN COIL BAizdedzes spoleLO BEAM LHTuvās gaismas
(kreisā puse)LO BEAM RHTuvās gaismas
(labā puse)PRK LP LHStāvgaisma
(kreisā puse)PRK LP RHStāvgaisma (labā
puse)PWM FANImpulsa platuma
modulācijas venti‐
latorsREAR DEFOGAizmugurējā stikla
apsildeREAR WPRAizmugurējā stikla
tīrītājsSPARE–STOP LAMPBremžu lukturiSTRTRStarteris

180Automašīnas kopšana
DrošinātājsElektriskā ķēdeTCMPārnesumkārbas
vadības modulisTRLR PRL LPPiekabes stāv‐
gaismas
Pēc bojāto drošinātāju nomaiņas
aizveriet drošinātāju bloka vāku un
piespiediet to, līdz tas nofiksējas.
Ja drošinātāju bloks nav kārtīgi
aizvērts, var gadīties darbības
traucējumi.
Instrumentu paneļa
drošības bloks
Drošinātāju bloks atrodas priekšējā
pasažiera sēdvietas kāju nišas
kreisajā pusē vai vadītāja sēdvietas kāju nišas kreisajā pusē
(automašīnām ar stūri labajā pusē).
Atbrīvojiet fiksatoru, lai atvērtu vāku.

182Automašīnas kopšana
DrošinātājsElektriskā ķēdeAMPPastiprinātājsAPO JACK
(CONSOLE)Elektriskā
kontaktligzda
(viduskonsolē)APO JACK (REAR CARGO)Elektriskā
kontaktligzda
(bagāžas nodalī‐
jumā)AWD/VENTPilnpiedziņa,
ventilācijaBCM (CTSY)Salona apgai‐
smojumsBCM (DIMMER)Instrumentu
apgaismojumsBCM (INT LIGHT
TRLR FOG)Salona apgai‐
smojums,
piekabes miglas
lukturisBCM (PRK/TRN)Stāvgaisma,
pagriezienu
rādītājiBCM (STOP)Bremžu lukturiBCM (TRN SIG)Pagrieziena
rādītājiDrošinātājsElektriskā ķēdeBCM (VBATT)Akumulatoru
baterijas sprie‐
gumsCIMSakaru integrā‐
cijas modulisCLSTRKontrolmērin‐
strumentu
panelisDRLDienas gaitas
lukturiDR/LCKVadītāja durvju
slēdzeneDRVR PWR SEATElektriski vadā‐
mais vadītāja
sēdeklisDRV/PWR
WNDWElektriskais logs
vadītāja pusēF/DOOR LOCKDegvielas
tvertnes
ielietnes
durtiņasFRT WSRPriekšējā stikla
mazgāšanas
sistēmaDrošinātājsElektriskā ķēdeFSCMDegvielas
sistēmaFSCM/VENT SOLDegvielas
sistēma, ventilā‐
cijas solenoīdsHEATING MAT
SWApsildāmā
paklāja slēdzisHTD SEAT PWRSēdekļu apsildeHVAC BLWRKlimata
kontrole, gaisa
kondicionētāja
ventilatorsIPCKontrolmērin‐
strumentu
panelisISRVM/RCMSalona spogulis,
tālvadības
kompasa
modulisKEY CAPTUREAtslēgas satver‐
šanas ierīceL/GATEBagāžas nodalī‐
juma durvisLOGISTIC MODELoģistikas
režīms

Automašīnas kopšana205
Aizmugurējā velosipēdu
pārvadāšanas sistēma Notīriet velosipēdu pārvadāšanas
sistēmu ar tvaika strūklu vai
augstspiediena tīrīšanas iekārtu
vismaz reizi gadā.
Ja nelietojat velosipēdu
pārvadāšanas sistēmu regulāri, ik pa
laikam darbiniet to, ir īpaši ziemā.
Automašīnas iekšpuses
kopšana
Salons un iekšējā apdare Automašīnas salonu, tostarp
kontrolmērinstrumentu paneļa stiklu
un apšuvuma elementus, tīriet tikai ar
sausa auduma drāniņu vai ar salona
tīrīšanas līdzekli.
Tīriet ādas polsterējumu ar tīru ūdeni
un mīkstu drānu. Ja āda ir ļoti netīra,
izmantojiet ādas kopšanas līdzekli.
Kontrolmērinstrumentu panelis un
displeji jātīra tikai ar samitrinātu
mīksta auduma drāniņu. Ja
nepieciešams, izmantojiet vāju
ziepjūdeni.Auduma apdares elementu tīrīšanai
izmantojiet putekļusūcēju un suku.
Notīriet traipus ar tīrīšanas līdzekli,
kas paredzēts auduma apšuvumam.
Auduma krāsa var nebūt noturīga.
Tas var izraisīt redzamu
iekrāsošanos, it sevišķi ja
polsterējums ir gaišā krāsā. Tīrāmi
traipi un iekrāsojušās polsterējuma
daļas ir jāiztīra pēc iespējas drīzāk.
Drošības jostas tīriet ar remdenu
ūdeni un salona tīrīšanas līdzekli.Uzmanību
Aizlīmējiet visus "Velcro" lipekļus,
jo atvērti "Velcro" lipekļi uz jūsu
apģērba var sabojāt sēdekļu
audumu.
Tas pats attiecas uz apģērbu ar
asiem priekšmetiem, piemēram
rāvējslēdzējiem vai siksnu
sprādzēm, kā arī džinsiem, kuros
ir kniedes.
Plastmasas un gumijas daļas
Plastmasas un gumijas daļas var tīrīt
ar to pašu tīrīšanas līdzekli, ko jūs
izmantojat virsbūves tīrīšanai.
Vajadzības gadījumā izmantojiet
salona tīrīšanas līdzekli.
Neizmantojiet citu veidu tīrīšanas
līdzekļus. Īpaši izvairieties no
šķīdinātāju un benzīna lietošanas.
Netīriet ar augstspiediena strūklas
mazgāšanas ierīcēm.

225
Instrumenti ................................. 183
Instrumentu paneļa apgaismojums ........................ 176
Instrumentu paneļa drošības bloks ....................................... 180
Instrumentu paneļa pārskats .......10
ISOFIX bērnu drošības sistēmas . 58
Izkāpšanas apgaismojums ........118
Izliekta forma ............................... 29
Izplūdes gāzes............................ 133
J Jostas ........................................... 43
Jumta bagāžnieks ........................ 75
Jumta lūka ................................... 34
Jumta slodze ................................ 75
Jumts ............................................ 34
K Kā lietot šo rokasgrāmatu ..............3
Kartiņas turētājs............................ 60
Katalītiskais atgāzu neitralizators ...................... 90, 134
Kickdown funkcija .......................137
Klimata kontrole ........................... 15
Klimata kontroles sistēmas .........120
Kļūmes ....................................... 138
Kļūmju indikatora lampiņa ...........90
Kompaktdisku novietne ................60
Konsoles nodalījums..................... 61Konsoles tīkls................................ 60
Kontrole pār automašīnu ...........128
Kontrolindikatori ............................ 86
Kontrolmērinstrumentu panelis ....84
Kontrolmērinstrumentu paneļa apgaismojuma
regulētājslēdzis ......................116
Kravas nostiprināšanas cilpas .....74
Kruīza kontrole ..................... 96, 148
Ksenona lukturi .......................... 171
L
Lasāmlampiņas ......................... 118
Lietus sensors .............................. 78
Logi ......................................... 31, 32
Lukturu aizsargstikli, aizsvīšana. 116
Lukturu aizsargstiklu aizsvīšana 116
M
Manuālais režīms ....................... 137
Manuālā pārnesumkārba ...........139
Manuālā pretapžilbināšanas funkcija ..................................... 31
Mērinstrumenti .............................. 84
Miglas lukturi .......96, 114, 115, 172
Motora dati ................................. 214
Motora dzesēšanas šķidruma temperatūra .............................. 93
Motora iedarbināšana ................129
Motora izplūdes gāzes ..............133Motora nodalījuma drošinātāju
bloks ....................................... 177
Motoreļļa ............................. 207, 211
Motoreļļas spiediens ....................94
N Neregulējamās ventilācijas atveres ................................... 126
Nobraukuma rādītājs ...................84
Nolietotu automašīnu atpakaļpieņemšana ................160
Nomainiet motoreļļu ..................... 94
Nospiest bremžu pedāli ...............95
Notikumu datu ierakstīšanas ierīces ...................................... 220
Novietošana stāvēšanai ......19, 133
Numura zīmes apgaismojums ...174
O Objektu detektēšanas sistēmas. 149
Oktānskaitlis ............................... 214
P Pagrieziena rādītāji ......................89
Pārnesumkārba ........................... 16
Pārnesumkārbas displejs ....86, 135
Pārslēgties uz augstāku pārnesumu ............................... 91
Pašmasa............................... 75, 216
Pazemināta motora jauda ............95
