2014.5 OPEL ADAM Manuel d'utilisation (in French)

Soins du véhicule199
3. Vérifier que le cric est bien posi‐tionné sous le point de levage
adéquat.
Certains modèles sont dotés de
cache-seuils couvrant les points
de levage du véhicule : tirer tout
d'abord sur le cache du point de
levage concerné.
4. Régler le cric à la hauteur néces‐ saire. Le positionner juste au-des‐sous du point de levage de ma‐
nière telle qu'il ne puisse pas glis‐
ser.
Attacher la manivelle de cric, ali‐
gner correctement le cric et tour‐
ner la manivelle jusqu'à ce que la
roue ait quitté le sol.
5. Dévisser les vis de roue.
6. Changer la roue. Roue de se‐ cours 3 200
7. Visser les vis de roue.
8. Abaisser le véhicule.
9. Poser la clé de roue en s'assurant
qu'elle est bien placée et serrer
chaque vis en quinconce. Le cou‐
ple de serrage est de 110 Nm.

200Soins du véhicule
10. Aligner le trou de valve de l'enjo‐liveur avec la valve de pneu avantde l'installer.
Placer les capuchons des vis de
roue.
11. Ranger la roue remplacée 3 200,
l'outillage du véhicule 3 186 et
l'adaptateur de clé 3 53.
12. Vérifier la pression de gonflage du
pneu et le couple de serrage des
boulons de roue dès que possible.
Faire remplacer ou réparer le pneu
défectueux dès que possible.Point de levage sur un pont
élévateur
Position du bras arrière du pont élé‐
vateur centrée sous le creux du seuil.
Positionner le bras avant du pont élé‐
vateur au niveau du soubassement.
Roue de secours Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours.
En cas de pose d'une roue de secours différente des autres roues, cette
roue de secours peut être classée

Soins du véhicule201
comme roue de dépannage tempo‐
raire et les limites de vitesse corres‐
pondantes s'appliquent, même si au‐
cune étiquette ne le précise. Se ren‐
seigner auprès d'un atelier pour véri‐
fier les limites applicables.
La roue de secours a une jante en
acier.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu dé‐ fectueux dès que possible.
La roue de secours se trouve dans
une niche sous le plancher du
véhicule.
1. Ouvrir le tapis de coffre 3 68.
Si la boîte de rangement fait partie de l'équipement, la déposer 3 67.
2. Retirer la clé de roue de la boîte à
outils.
3. Poser la clé de roue sur le boulon
hexagonal à côté de la boîte à ou‐ tils et la tourner dans le sens anti-
horaire jusqu'à ce qu'une certaine
résistance soit ressentie.4. Soulever un peu le support de roue de secours à la main et dé‐
tacher le loquet.
5. Abaisser le support de roue de se‐
cours.

202Soins du véhicule

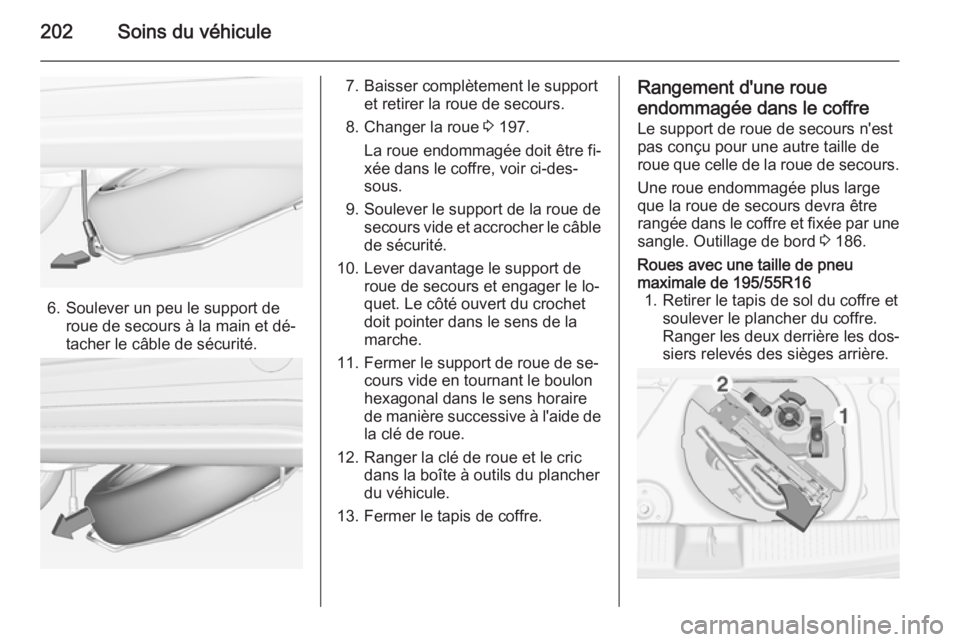

6. Soulever un peu le support deroue de secours à la main et dé‐
tacher le câble de sécurité.
7. Baisser complètement le support et retirer la roue de secours.
8. Changer la roue 3 197.
La roue endommagée doit être fi‐
xée dans le coffre, voir ci-des‐
sous.
9. Soulever le support de la roue de secours vide et accrocher le câble
de sécurité.
10. Lever davantage le support de roue de secours et engager le lo‐
quet. Le côté ouvert du crochet
doit pointer dans le sens de la
marche.
11. Fermer le support de roue de se‐ cours vide en tournant le boulonhexagonal dans le sens horaire
de manière successive à l'aide de la clé de roue.
12. Ranger la clé de roue et le cric dans la boîte à outils du plancher
du véhicule.
13. Fermer le tapis de coffre.Rangement d'une roue
endommagée dans le coffre
Le support de roue de secours n'est
pas conçu pour une autre taille de
roue que celle de la roue de secours.
Une roue endommagée plus large
que la roue de secours devra être
rangée dans le coffre et fixée par une
sangle. Outillage de bord 3 186.Roues avec une taille de pneu
maximale de 195/55R16 1. Retirer le tapis de sol du coffre et soulever le plancher du coffre.
Ranger les deux derrière les dos‐
siers relevés des sièges arrière.

Soins du véhicule203
2. Détordre l'écrou à oreilles et reti‐rer la boîte à outils.
3. Placer la roue endommagée en position verticale droite dans la
boîte de roue de secours, orientée
vers l'avant.
4. Retirer la sangle 1 de la boîte à
outils et placer l'extrémité de bou‐
cle de la sangle dans l'anneau
d'arrimage de droite.
5. Placer le crochet de la sangle à travers la boucle et la tirer jusqu'à
ce que la sangle soit fixée ferme‐
ment à l'anneau d'arrimage.
6. Faire passer la sangle entre les rayons de la roue, comme illustré.
7. Introduire le crochet dans l'an‐ neau d'arrimage de gauche.
8. Serrer la sangle et la bloquer à l'aide de l'attache.9. Placer la boîte à outils à l'intérieur
de la roue et fixer avec la sangle
2 insérée dans deux rayons de la
roue.
Roues avec une taille de pneu
supérieure à 195/55R16 1. Replier les dossiers des sièges arrière 3 66.

204Soins du véhicule
2. Retirer la sangle 1 de la boîte à
outils.
3. Placer la roue endommagée à l'extérieur dans le coffre.
4. Sortir la sangle 1 et placer l'extré‐
mité de boucle de la sangle dans
l'anneau d'arrimage de droite.
5. Placer le crochet de la sangle à travers la boucle et la tirer jusqu'à
ce que la sangle soit fixée ferme‐
ment à l'anneau d'arrimage.
6. Faire passer la sangle entre les rayons de la roue, comme illustré.
7. Introduire le crochet dans l'an‐ neau d'arrimage de gauche.
8. Serrer la sangle et la bloquer à l'aide de l'attache.
9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le cof‐ fre, mais sans être correctement
attaché, il peut provoquer de gra‐
ves blessures. En cas d'arrêt brus‐ que ou de collision, les éléments
non attachés pourraient heurter
quelqu'un.
Toujours ranger le cric et les outils
dans leur compartiment de range‐
ment respectif et les attacher.
Une roue endommagée rangée
dans le coffre doit toujours être fi‐
xée grâce à une sangle.
Roue de dépannage temporaire
L'utilisation de la roue de dépannage
temporaire peut affecter la tenue de
route. Faire remplacer ou réparer le
pneu défectueux dès que possible.
Ne monter qu'une seule roue de dé‐
pannage temporaire. Ne pas rouler à
plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser pen‐
dant une période prolongée.

Soins du véhicule205
Si votre véhicule a une crevaison à
l'arrière lors du remorquage d'un au‐ tre véhicule, monter la roue de dé‐
pannage temporaire à l'avant et la
roue de plein format à l'arrière.
Chaînes à neige 3 193.
Pneus à sens de roulement
imposé Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens
de rotation est reconnaissable au symbole (par exemple une flèche)
placé sur le flanc du pneu.
En cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
■ La tenue de route peut être altérée.
Faire remplacer ou réparer le pneu défectueux dès que possible.
■ Par temps de pluie et neige, con‐ duire extrêmement prudemment.Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles au‐
xiliaires de démarrage doit être ef‐ fectué avec la plus grande pru‐
dence. Tout non-respect des ins‐
tructions suivantes peut entraîner
des accidents ou des dégâts par
explosion des batteries, ainsi que
des dommages aux circuits élec‐
triques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie con‐
tient de l'acide sulfurique qui peut
provoquer des blessures et des
dégâts en cas de contact direct.
■ Pas de flamme nue ni d'étincelles à
proximité de la batterie.
■ Une batterie déchargée peut com‐ mencer à geler à une température
de 0 °C. Dégeler la batterie gelée
avant de raccorder les câbles de démarrage.
■ Pour travailler à proximité de la bat‐
terie, porter des lunettes et des vê‐ tements de protection.
■ Utiliser une batterie de démarrage de même tension ( 12 volts). Sa ca‐
pacité (Ah) ne peut pas être trop in‐ férieure à celle de la batterie dé‐
chargée.

206Soins du véhicule
■ Utiliser des câbles auxiliaires dedémarrage avec pinces-crocodiles
isolées et présentant une section
d'au moins 16 mm 2
et de 25 mm 2
pour les moteurs diesel.
■ Ne pas débrancher la batterie de véhicule déchargée du réseau de
bord.
■ Arrêter les appareils électriques non indispensables.
■ Pendant toute l'opération, ne pas se pencher sur la batterie.
■ Veiller à ce que les pinces-crocodi‐
les des câbles auxiliaires de dé‐
marrage ne se touchent pas.
■ Les véhicules ne doivent pas se toucher pendant le démarrage à
l'aide des câbles auxiliaires.
■ Serrer le frein de stationnement, mettre la boîte de vitesses au neu‐
tre (point mort).
■ Ouvrir les capuchons de protection
de borne positive des deux batte‐
ries de véhicule.
Séquence de raccordement des câ‐
bles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage.
2. Raccorder l'autre extrémité du câ‐
ble rouge à la borne positive de la
batterie déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage.
4. Raccorder l'autre extrémité du câ‐
ble noir à un point de masse du
véhicule tel que le bloc moteur ou un boulon de fixation du moteur.
Le raccorder aussi loin que pos‐
sible de la batterie de véhicule dé‐
chargée, à au moins 60 cm.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des piè‐ ces en mouvement dans le comparti‐
ment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de 5 minutes, démarrer l'autre moteur. Les tentatives de
démarrages ne doivent pas dé‐
passer 15 secondes avec un
intervalle de 1 minute entre elles.
3. Faire tourner les deux moteurs pendant environ 3 minutes au ra‐
lenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares, lu‐
nette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de
l'installation.
