Soins du véhicule175
2. Retirer l'ampoule de la douille entirant.
3. Remplacer et insérer la nouvelle ampoule dans la douille.
4. Introduire la douille dans le boîtier
de phare et tourner dans le sens
horaire.
Modèle de niveau supérieur avec
diode électroluminescente (LED)
Les LED ne peuvent pas être chan‐
gées. Se rendre dans un garage en
cas de LED défectueuse.Clignotants avant
1. Enlever la vis et retirer le couver‐ cle.
2.Enlever la vis et déposer l'ensem‐
ble du feu du pare-chocs.
3. Désengager et retirer la douille en
tournant dans le sens anti-ho‐
raire.

176Soins du véhicule
4. Retirer l'ampoule en tournant unpeu dans le sens anti-horaire,
puis en la retirant. Remplacer
l'ampoule.
5. Introduire la douille dans l'ensem‐
ble et la tourner dans le sens ho‐
raire.
6. Fixer l'ensemble du feu sur le pare-chocs en serrant la vis.
7. Insérer le couvercle dans le pare-
chocs et fixer avec la vis.
Feux arrière
1. Détacher le capot sur le côté con‐
cerné et déposer.
Version avec caisson de graves
extrêmes : déposer le recouvre‐
ment de plancher du coffre. Sur le côté droit, retirer également la
boîte à outils pour accéder au re‐
couvrement 3 68.
Version avec boîtier de range‐
ment : déposer le boîtier de ran‐
gement pour accéder au recou‐
vrement 3 67.
2. Dévisser de l'intérieur à la main
l'écrou de fixation en plastique.

Soins du véhicule177
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
4. Tourner la douille d'ampoule dans
le sens anti-horaire et retirer.
Remplacer l'ampoule en retirant
les éléments suivants :
Clignotant 1
Feu arrière 2
Feu arrière/feu stop 3
Modèle avec diode
électroluminescente (LED)
Uniquement le feu de clignotant
1 peut être changé.
5. Insérer la douille d'ampoule dans
l'ensemble de feu arrière et la
tourner dans le sens horaire. Vé‐
rifier que les fils restent bien dans les gaines.
Monter l'ensemble du feu avec les
goupilles de retenue dans les ren‐ foncements de la carrosserie du
véhicule et visser l'écrou de fixation par l'intérieur du coffre. Ti‐
rer le joint circulaire au-dessus du
logement dans le boîtier de phare.
Fermer le couvercle et l'enclique‐ter.
Feu de recul/feu antibrouillard
arrière
Le feu de recul est situé sur le côté
droit du pare-chocs et le feu anti‐
brouillard arrière est situé sur le côté
gauche du pare-chocs pour les véhi‐
cules avec conduite à gauche, et in‐
versement pour les véhicules avec
conduite à droite.
La description du remplacement
d'ampoule est identique pour les deux cas.
1. Enlever la vis et retirer le couver‐ cle.

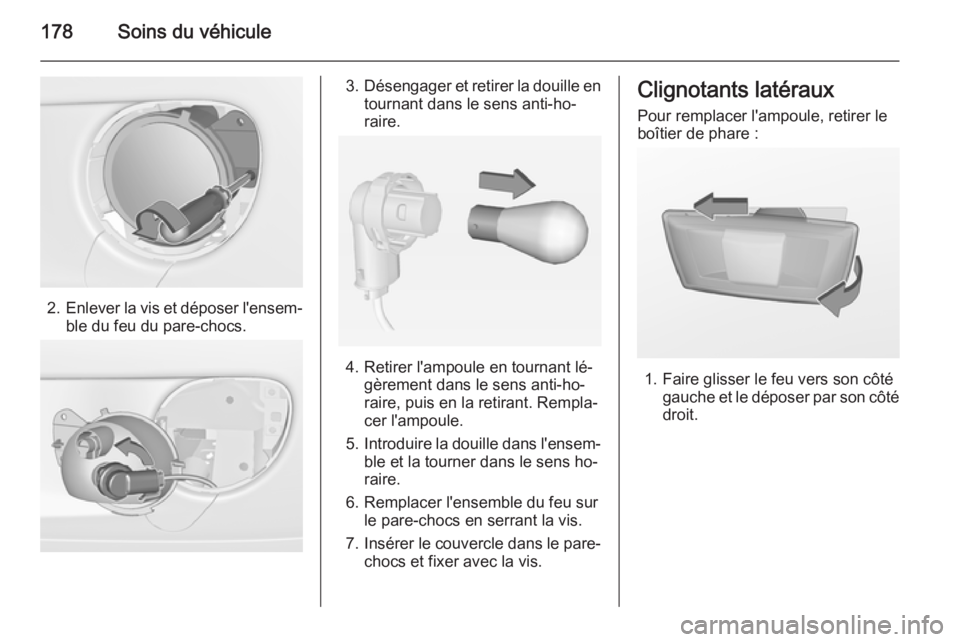

178Soins du véhicule
2.Enlever la vis et déposer l'ensem‐
ble du feu du pare-chocs.
3. Désengager et retirer la douille en
tournant dans le sens anti-ho‐
raire.
4. Retirer l'ampoule en tournant lé‐ gèrement dans le sens anti-ho‐
raire, puis en la retirant. Rempla‐
cer l'ampoule.
5. Introduire la douille dans l'ensem‐
ble et la tourner dans le sens ho‐
raire.
6. Remplacer l'ensemble du feu sur le pare-chocs en serrant la vis.
7. Insérer le couvercle dans le pare-
chocs et fixer avec la vis.
Clignotants latéraux
Pour remplacer l'ampoule, retirer le
boîtier de phare :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.

Soins du véhicule179
2.Tourner la douille d'ampoule dans
le sens anti-horaire et retirer du
boîtier.
3. Tirer sur l'ampoule pour la sortir de la douille et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et in‐
sérer l'extrémité droite.
Éclairage de plaque
d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.

180Soins du véhicule
3. Retirer la douille du boîtier dephare en tournant dans le sens
anti-horaire.
4. Tirer sur l'ampoule pour la sortir de la douille et la remplacer.
5. Insérer la douille de l'ampoule dans le boîtier de phare et tournerdans le sens horaire.
6. Insérer le phare dans le pare- chocs et le laisser s'engager.
Éclairage intérieur Éclairage de courtoisie, spotsde lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre
Faire remplacer les ampoules par un
atelier.
Plafonnier, éclairage véhicule,
panneau Starlight
Faire remplacer les ampoules par un
atelier.Éclairage du tableau de
bord
Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
■ à l'avant gauche du compartiment moteur ;
■ dans les véhicules avec direction à
gauche, derrière le commutateur
d'éclairage ou, dans les véhicules
avec direction à droite, derrière la
boîte à gants.
Avant de remplacer un fusible, mettre le commutateur correspondant en po‐
sition Off et couper le contact.

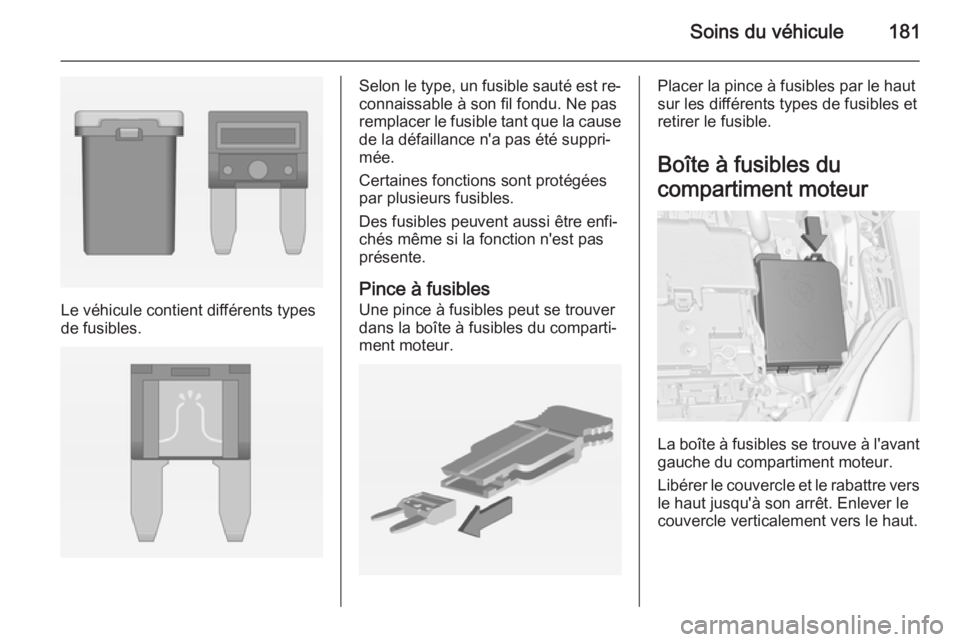

Soins du véhicule181
Le véhicule contient différents types
de fusibles.
Selon le type, un fusible sauté est re‐
connaissable à son fil fondu. Ne pas
remplacer le fusible tant que la cause
de la défaillance n'a pas été suppri‐
mée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut
sur les différents types de fusibles et
retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.

182Soins du véhicule
N°Circuit électrique1–2Commutateur de rétroviseur
extérieur3Module de commande de carros‐ serie4Module de commande de
