2013 YAMAHA XT660Z ABS

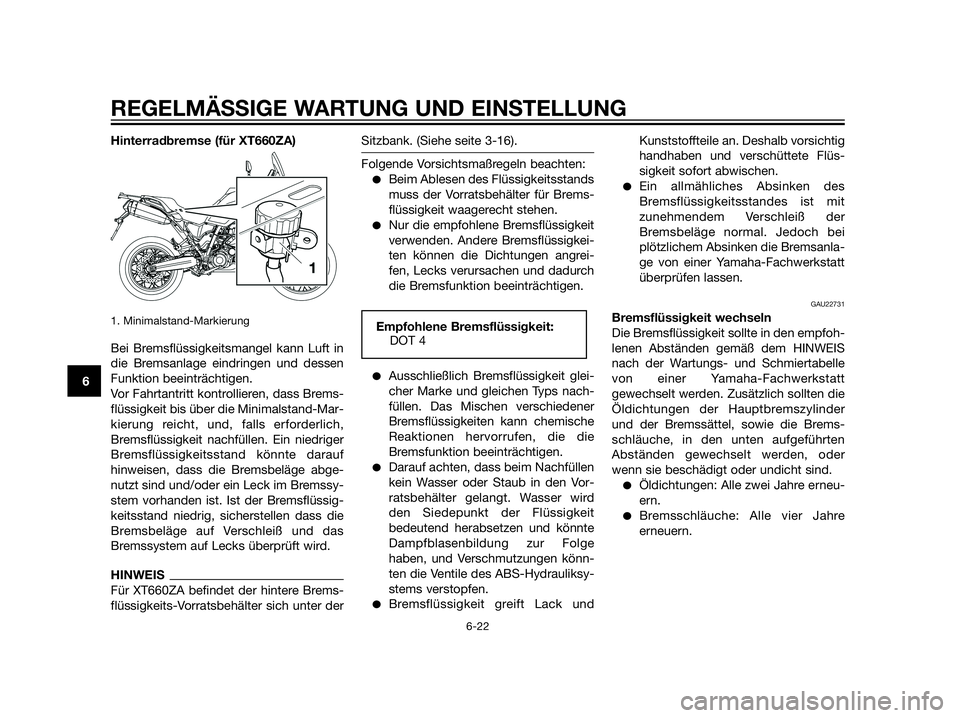

Hinterradbremse (für XT660ZA)
1. Minimalstand-Markierung
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und dessen
Funktion beeinträchtigen.
Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf
hinweisen, dass die Bremsbeläge abge-
nutzt sind und/oder ein Leck im Bremssy-
stem vorhanden ist. Ist der Bremsflüssig-
keitsstand niedrig, sicherstellen dass die
Bremsbeläge auf Verschleiß und das
Bremssystem auf Lecks überprüft wird.
HINWEIS
Für XT660ZA befindet der hintere Brems-
flüssigkeits-Vorratsbehälter sich unter derSitzbank. (Siehe seite 3-16).
Folgende Vorsichtsmaßregeln beachten:
Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angrei-
fen, Lecks verursachen und dadurch
die Bremsfunktion beeinträchtigen.
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
Darauf achten, dass beim Nachfüllen
kein Wasser oder Staub in den Vor-
ratsbehälter gelangt. Wasser wird
den Siedepunkt der Flüssigkeit
bedeutend herabsetzen und könnte
Dampfblasenbildung zur Folge
haben, und Verschmutzungen könn-
ten die Ventile des ABS-Hydrauliksy-
stems verstopfen.
Bremsflüssigkeit greift Lack undKunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüs-
sigkeit sofort abwischen.
Ein allmähliches Absinken des
Bremsflüssigkeitsstandes ist mit
zunehmendem Verschleiß der
Bremsbeläge normal. Jedoch bei
plötzlichem Absinken die Bremsanla-
ge von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU22731
Bremsflüssigkeit wechseln
Die Bremsflüssigkeit sollte in den empfoh-
lenen Abständen gemäß dem HINWEIS
nach der Wartungs- und Schmiertabelle
von einer Yamaha-Fachwerkstatt
gewechselt werden. Zusätzlich sollten die
Öldichtungen der Hauptbremszylinder
und der Bremssättel, sowie die Brems-
schläuche, in den unten aufgeführten
Abständen gewechselt werden, oder
wenn sie beschädigt oder undicht sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.
Bremsschläuche: Alle vier Jahre
erneuern.
Empfohlene Bremsflüssigkeit:
DOT 4
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-22
6

GAU23251

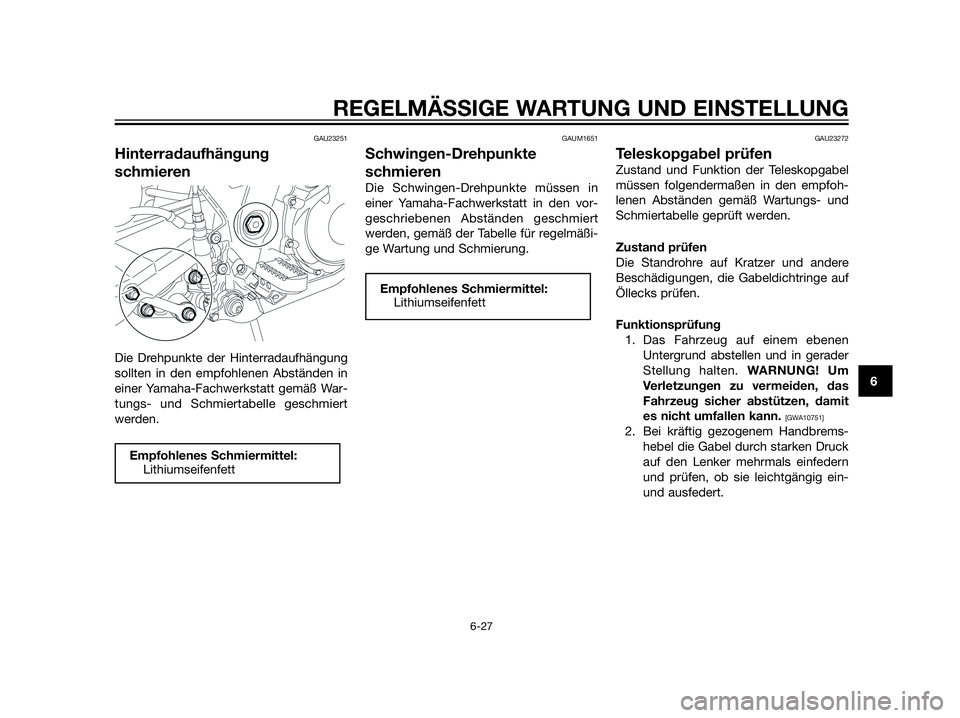

Hinterradaufhängung
schmieren
Die Drehpunkte der Hinterradaufhängung
sollten in den empfohlenen Abständen in
einer Yamaha-Fachwerkstatt gemäß War-
tungs- und Schmiertabelle geschmiert
werden.
GAUM1651
Schwingen-Drehpunkte
schmieren
Die Schwingen-Drehpunkte müssen in
einer Yamaha-Fachwerkstatt in den vor-
geschriebenen Abständen geschmiert
werden, gemäß der Tabelle für regelmäßi-
ge Wartung und Schmierung.
GAU23272
Teleskopgabel prüfen
Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Standrohre auf Kratzer und andere
Beschädigungen, die Gabeldichtringe auf
Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in gerader
Stellung halten. WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10751]
2. Bei kräftig gezogenem Handbrems-
hebel die Gabel durch starken Druck
auf den Lenker mehrmals einfedern
und prüfen, ob sie leichtgängig ein-
und ausfedert.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-27
6

GCA10590

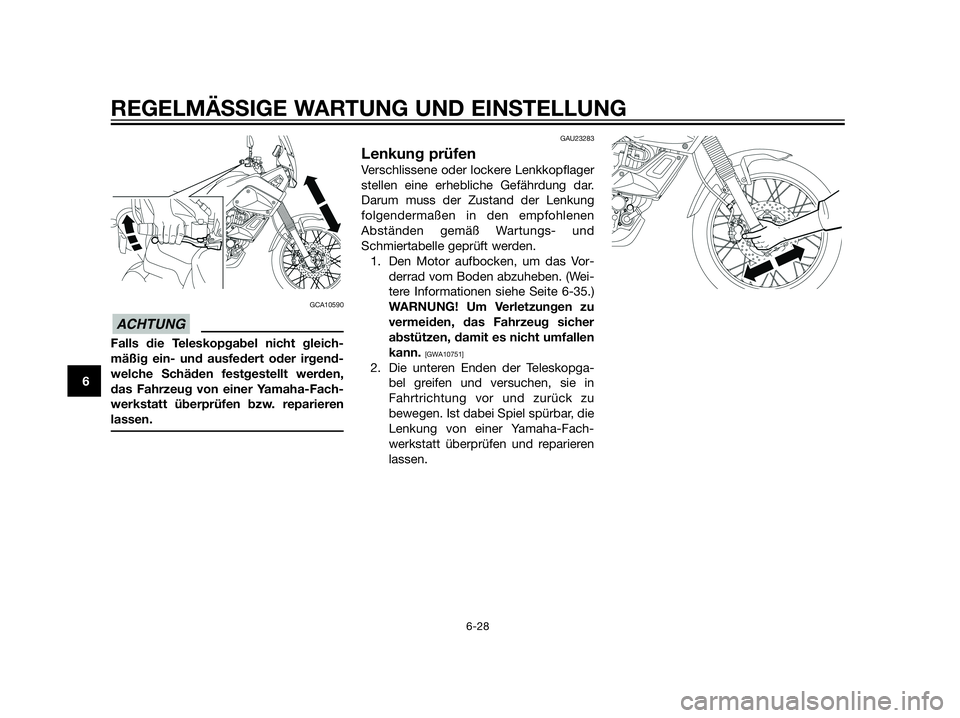

Falls die Teleskopgabel nicht gleich-
mäßig ein- und ausfedert oder irgend-
welche Schäden festgestellt werden,
das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen bzw. reparieren
lassen.
GAU23283
Lenkung prüfen
Verschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar.
Darum muss der Zustand der Lenkung
folgendermaßen in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
1. Den Motor aufbocken, um das Vor-
derrad vom Boden abzuheben. (Wei-
tere Informationen siehe Seite 6-35.)
WARNUNG! Um Verletzungen zu
vermeiden, das Fahrzeug sicher
abstützen, damit es nicht umfallen
kann.
[GWA10751]
2. Die unteren Enden der Teleskopga-
bel greifen und versuchen, sie in
Fahrtrichtung vor und zurück zu
bewegen. Ist dabei Spiel spürbar, die
Lenkung von einer Yamaha-Fach-
werkstatt überprüfen und reparieren
lassen.
ACHTUNG
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-28
6

GAU23291

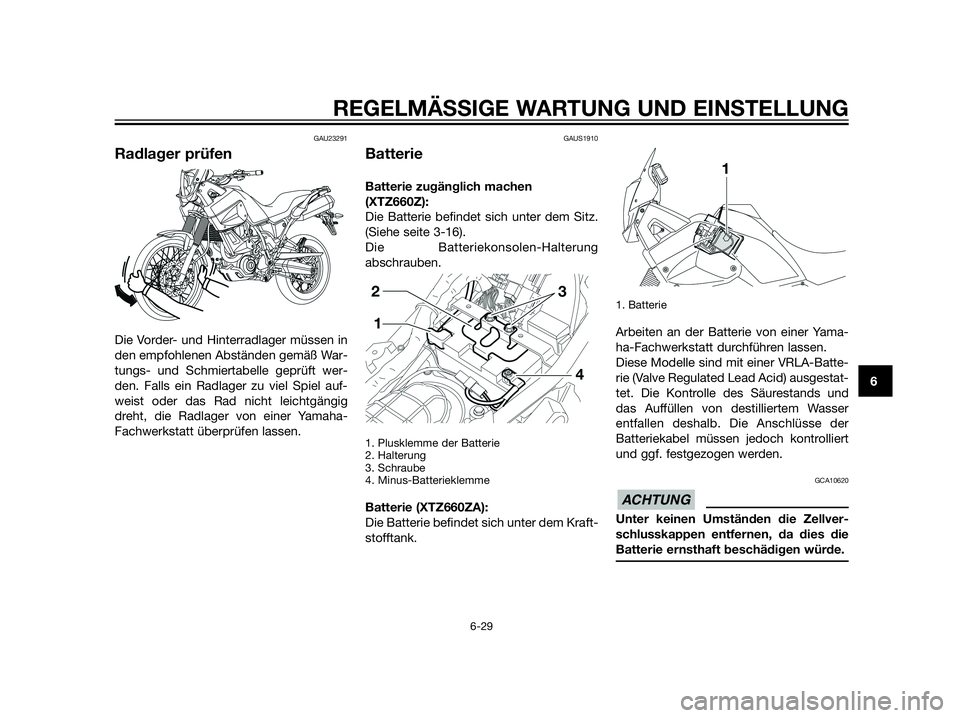

Radlager prüfen
Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft wer-
den. Falls ein Radlager zu viel Spiel auf-
weist oder das Rad nicht leichtgängig
dreht, die Radlager von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAUS1910
Batterie
Batterie zugänglich machen
(XTZ660Z):
Die Batterie befindet sich unter dem Sitz.
(Siehe seite 3-16).
Die Batteriekonsolen-Halterung
abschrauben.
1. Plusklemme der Batterie
2. Halterung
3. Schraube
4. Minus-Batterieklemme
Batterie (XTZ660ZA):
Die Batterie befindet sich unter dem Kraft-
stofftank.
1. Batterie
Arbeiten an der Batterie von einer Yama-
ha-Fachwerkstatt durchführen lassen.
Diese Modelle sind mit einer VRLA-Batte-
rie (Valve Regulated Lead Acid) ausgestat-
tet. Die Kontrolle des Säurestands und
das Auffüllen von destilliertem Wasser
entfallen deshalb. Die Anschlüsse der
Batteriekabel müssen jedoch kontrolliert
und ggf. festgezogen werden.
GCA10620
Unter keinen Umständen die Zellver-
schlusskappen entfernen, da dies die
Batterie ernsthaft beschädigen würde.
ACHTUNG
REGELM

GWA10760
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim
Umgang mit Batterien stets einen
geeigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batterie-
säure in Berührung bringen. Im
Falle, dass Batteriesäure mit Haut
in Berührung kommt, führen Sie
die folgenden ERSTE HILFE-Maß-
nahmen durch.
•ÄUßERLICH: Mit reichlich Was-
ser abspülen.
•INNERLICH: Große Mengen
Wasser oder Milch trinken und
sofort einen Arzt rufen.
•AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser
spülen und sofort einen Arzt
aufsuchen.
•Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, bren-
nende Zigaretten und andere Feu-
erquellen von der Batterie fern
halten. Beim Laden der Batterie in
geschlossenen Räumen für aus-
reichende Belüftung sorgen.
DIES UND BATTERIEN VON KIN-
DERN FERN HALTEN.
Batterie aufladen:
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elek-
trischer Nebenverbraucher schneller ent-
lädt, wenn das Fahrzeug mit solchen aus-
gestattet ist.
GCA16521
Zum Laden der VRLA-Batterie (Valve
Regulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichen
Ladegeräts nimmt die Batterie Scha-
den.
Batterie lagern:
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem
kühlen und trockenen Ort lagern.
ACHTUNG: Beim Ausbau der Bat-
terie darauf achten, dass der
Schlüssel auf “OFF” gedreht wur-
de, dann zuerst das Minuskabelund anschlieflend das Pluskabel
abnehmen.
[GCA16302]
2. Bei einer Stilllegung von mehr als
zwei Monaten mindestens einmal im
Monat den Ladezustand der Batterie
überprüfen und ggf. aufladen.
3. Vor der Montage die Batterie voll-
ständig aufladen. ACHTUNG: Beim
Einbau der Batterie darauf achten,
dass der Schlüssel auf “OFF”
gedreht wurde, dann zuerst das
Pluskabel und anschlieflend das
Minuskabel anschlieflen.
[GCA16840]
4. Nach der Montage sicherstellen,
dass die Batteriekabel richtig an die
Batterieklemmen angeschlossen
sind.
GCA16530
Die Batterie immer in aufgeladenem
Zustand halten. Die Lagerung einer
entladenen Batterie kann die Batterie
dauerhaft beschädigen.
ACHTUNG
ACHTUNG
WARNUNG
REGELM

GAUS1930

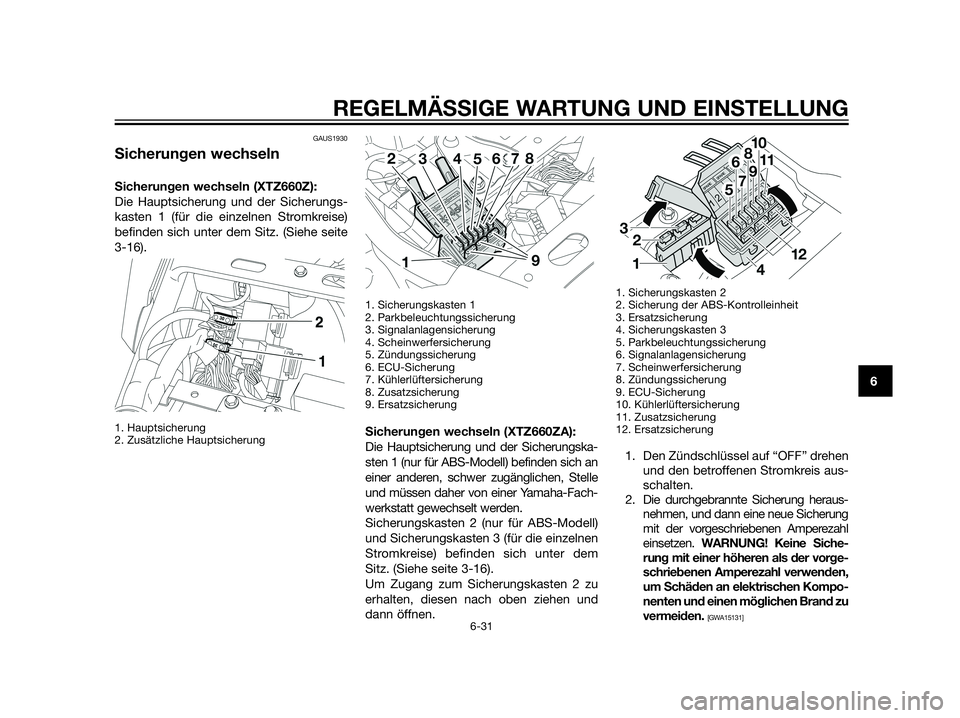

Sicherungen wechseln
Sicherungen wechseln (XTZ660Z):
Die Hauptsicherung und der Sicherungs-
kasten 1 (für die einzelnen Stromkreise)
befinden sich unter dem Sitz. (Siehe seite
3-16).
1. Hauptsicherung
2. Zusätzliche Hauptsicherung1. Sicherungskasten 1
2. Parkbeleuchtungssicherung
3. Signalanlagensicherung
4. Scheinwerfersicherung
5. Zündungssicherung
6. ECU-Sicherung
7. Kühlerlüftersicherung
8. Zusatzsicherung
9. ErsatzsicherungSicherungen wechseln (XTZ660ZA):
Die Hauptsicherung und der Sicherungska-
sten 1 (nur für ABS-Modell) befinden sich an
einer anderen, schwer zugänglichen, Stelle
und müssen daher von einer Yamaha-Fach-
werkstatt gewechselt werden.
Sicherungskasten 2 (nur für ABS-Modell)
und Sicherungskasten 3 (für die einzelnen
Stromkreise) befinden sich unter dem
Sitz. (Siehe seite 3-16).
Um Zugang zum Sicherungskasten 2 zu
erhalten, diesen nach oben ziehen und
dann öffnen.
1. Sicherungskasten 2
2. Sicherung der ABS-Kontrolleinheit
3. Ersatzsicherung
4. Sicherungskasten 3
5. Parkbeleuchtungssicherung
6. Signalanlagensicherung
7. Scheinwerfersicherung
8. Zündungssicherung
9. ECU-Sicherung
10. Kühlerlüftersicherung
11. Zusatzsicherung
12. Ersatzsicherung
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung heraus-
nehmen, und dann eine neue Sicherung
mit der vorgeschriebenen Amperezahl
einsetzen. WARNUNG! Keine Siche-
rung mit einer höheren als der vorge-
schriebenen Amperezahl verwenden,
um Schäden an elektrischen Kompo-
nenten und einen möglichen Brand zu
vermeiden.
[GWA15131]
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6

3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von
diesem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wie-
der durchbrennt, die elektrische
Anlage von einer Yamaha-Fachwerk-
statt überprüfen lassen.
GAUB1581

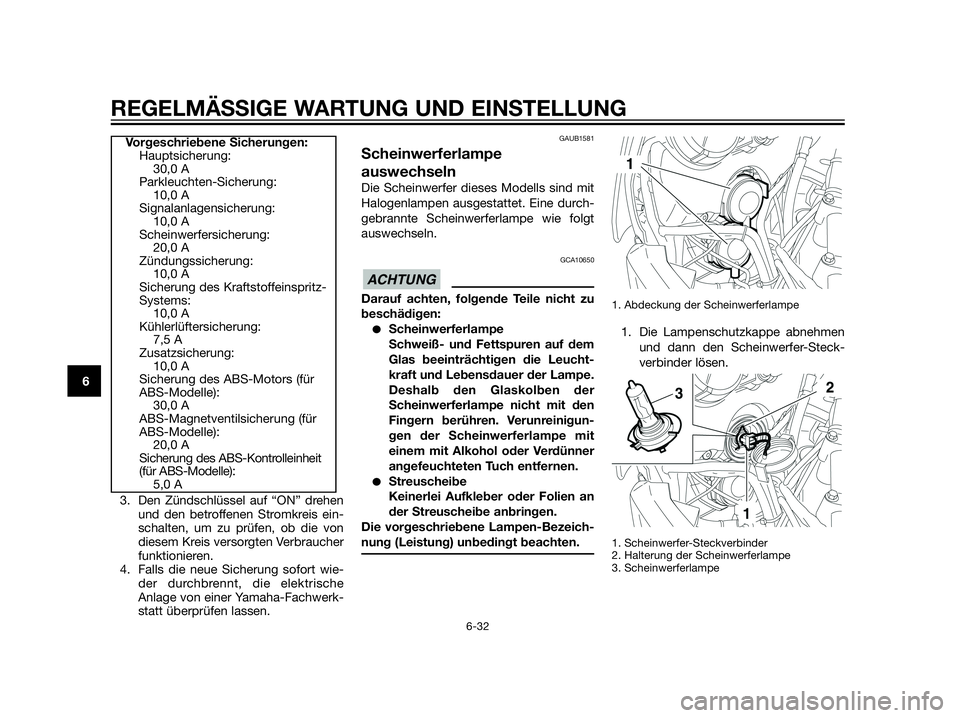

Scheinwerferlampe
auswechseln
Die Scheinwerfer dieses Modells sind mit
Halogenlampen ausgestattet. Eine durch-
gebrannte Scheinwerferlampe wie folgt
auswechseln.
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:
Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit
einem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Bezeich-
nung (Leistung) unbedingt beachten.
1. Abdeckung der Scheinwerferlampe
1. Die Lampenschutzkappe abnehmen
und dann den Scheinwerfer-Steck-
verbinder lösen.
1. Scheinwerfer-Steckverbinder
2. Halterung der Scheinwerferlampe
3. Scheinwerferlampe
ACHTUNG
Vorgeschriebene Sicherungen:
Hauptsicherung:
30,0 A
Parkleuchten-Sicherung:
10,0 A
Signalanlagensicherung:
10,0 A
Scheinwerfersicherung:
20,0 A
Zündungssicherung:
10,0 A
Sicherung des Kraftstoffeinspritz-
Systems:
10,0 A
Kühlerlüftersicherung:
7,5 A
Zusatzsicherung:
10,0 A
Sicherung des ABS-Motors (für
ABS-Modelle):
30,0 A
ABS-Magnetventilsicherung (für
ABS-Modelle):
20,0 A
Sicherung des ABS-Kontrolleinheit
(für ABS-Modelle):
5,0 A
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6

GAU24204

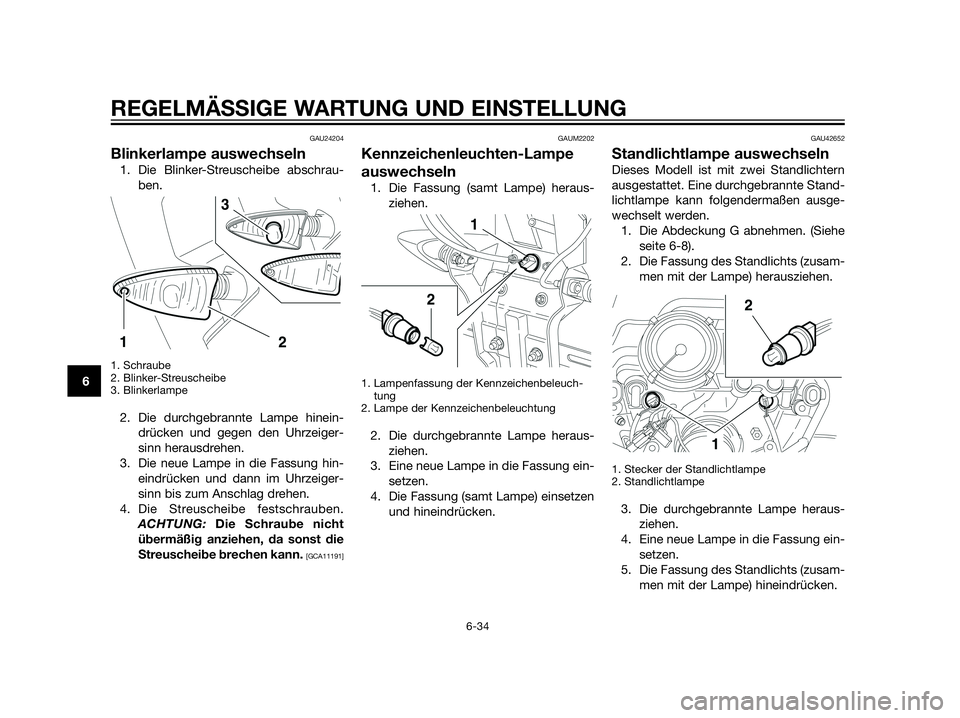

Blinkerlampe auswechseln
1. Die Blinker-Streuscheibe abschrau-
ben.
1. Schraube
2. Blinker-Streuscheibe
3. Blinkerlampe
2. Die durchgebrannte Lampe hinein-
drücken und gegen den Uhrzeiger-
sinn herausdrehen.
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben.
ACHTUNG: Die Schraube nicht
übermäßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191]GAUM2202
Kennzeichenleuchten-Lampe
auswechseln
1. Die Fassung (samt Lampe) heraus-
ziehen.
1. Lampenfassung der Kennzeichenbeleuch-
tung
2. Lampe der Kennzeichenbeleuchtung
2. Die durchgebrannte Lampe heraus-
ziehen.
3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Fassung (samt Lampe) einsetzen
und hineindrücken.
GAU42652
Standlichtlampe auswechseln
Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Die Abdeckung G abnehmen. (Siehe
seite 6-8).
2. Die Fassung des Standlichts (zusam-
men mit der Lampe) herausziehen.
1. Stecker der Standlichtlampe
2. Standlichtlampe
3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung des Standlichts (zusam-
men mit der Lampe) hineindrücken.
REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
6
