MANUTENZIONE E REGOLAZIONI PERIODICHE
6-12
6
4. Se l’olio motore è al di sotto al riferi-mento livello min., rabboccare con il
tipo di olio consigliato per raggiungere
il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento filtro olio) 1. Posizionare il veicolo su una superficie piana.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti e poi spegnerlo.
3. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto. 4. Togliere il tappo bocchettone riempi-
mento olio motore, il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter.
NOTASaltare le fasi 5–15 se non si sostituisce
l’elemento filtro olio.5. Togliere il pannello C. (Vedere pagina6-9.)
6. Rimuovere la vite drenaggio elemento filtro olio e la rispettiva guarnizione per
scaricare l’olio dall’elemento filtro olio.
7. Rimuovere il coperchio elemento filtro olio togliendo il bullone del coperchio
elemento filtro olio. 8. Togliere l’elemento filtro olio e gli O-
ring.
NOTAFare attenzione a non perdere la molla di
compressione e la rondella.
1. Tappo bocchettone riempimento olio motore
2. Oblò ispezione livello olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
3
4
1. Tappo bocchettone riempimento olio motore
2. Bullone drenaggio olio
3. Guarnizione
231
1. Vite spurgo elemento filtro olio
2. Guarnizione
3. Bullone coperchio elemento filtro olio
4. Coperchio elemento filtro olio
1
2
43
U5WMH9H0.book Page 12 Monday, December 3, 2012 11:04 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
9. Installare nuovi O-ring sul bullone delcoperchio elemento e sul coperchio
elemento.
10. Applicare un sottile strato di olio moto-
re pulito sugli O-ring.
11. Inserire il bullone del coperchio ele- mento nel coperchio elemento.
12. Fissare la molla, la rondella e un nuo- vo elemento filtro olio al bullone.NOTAAccertarsi che gli O-ring siano posizionati
correttamente nelle loro sedi.
13. Installare il coperchio elemento filtroolio motore (insieme alla molla, la ron-
della e l’elemento filtro olio) allineando
la sporgenza sul coperchio con la tac-
ca nel carter, e stringendo poi il bullo-
ne alla coppia di serraggio secondo
specifica.
14. Installare la vite drenaggio elemento filtro olio e la guarnizione nuova, quindi
stringere la vite alla coppia di serrag-
gio secondo specifica. 15. Installare il pannello.
16. Installare il bullone drenaggio olio e la
guarnizione nuova, quindi stringere il
bullone alla coppia di serraggio secon-
do specifica.
17. Rabboccare con la quantità specifica- ta dell’olio motore consigliato e poi in-
stallare e stringere il tappo
riempimento olio.
1. O-ring
2. Bullone coperchio elemento filtro olio
3. Coperchio elemento filtro olio
4. Molla di compressione
5. Rondella
6. Elemento filtro olio
2
3
4
5
6
1
1. Sporgenza
2. TaccaCoppia di serraggio: Bullone coperchio elemento filtro
olio:
15 Nm (1.5 m·kgf, 11 ft·lbf)
Coppia di serraggio:Vite drenaggio elemento filtro olio:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Coppia di serraggio: Bullone drenaggio olio:43 Nm (4.3 m·kgf, 31 ft·lbf)
Olio motore consigliato: Vedere pagina 8-1.
Quantità di olio: Senza sostituzione dell’elemento fil-
tro olio:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Con sostituzione dell’elemento filtro
olio:
3.15 L (3.33 US qt, 2.77 Imp.qt)
U5WMH9H0.book Page 13 Monday, December 3, 2012 11:04 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11620
●
Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
●
Accertarsi che non penetrino corpi
estranei nel carter.
18. Accendere il motore e lasciarlo girareal minimo per diversi minuti mentre si
verifica che non presenti perdite di
olio. In caso di perdite di olio, spegnere
immediatamente il motore e cercarne
le cause.
NOTADopo l’accensione del motore, la spia livello
olio motore deve spegnersi, se il livello
dell’olio è sufficiente.ATTENZIONE
HCA10401
Se la spia livello olio lampeggia o resta
accesa anche se il livello dell’olio è ap-
propriato, spegnere immediatamente il
motore e far controllare il veicolo da un
concessionario Yamaha.19. Spegnere il motore, controllare il livellodell’olio e correggerlo, se necessario.
HAU43451
Sostituzione dell’elemento fil-
trante e pulizia del tubo di ispe-
zione Sostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorrono
zone molto umide o polverose. Inoltre si
deve controllare frequentemente il tubetto
ispezione cassa filtro e pulirlo, se necessa-
rio.
Per sostituire l’elemento filtrante
1. Togliere il pannello A. (Vedere pagina 6-9.)

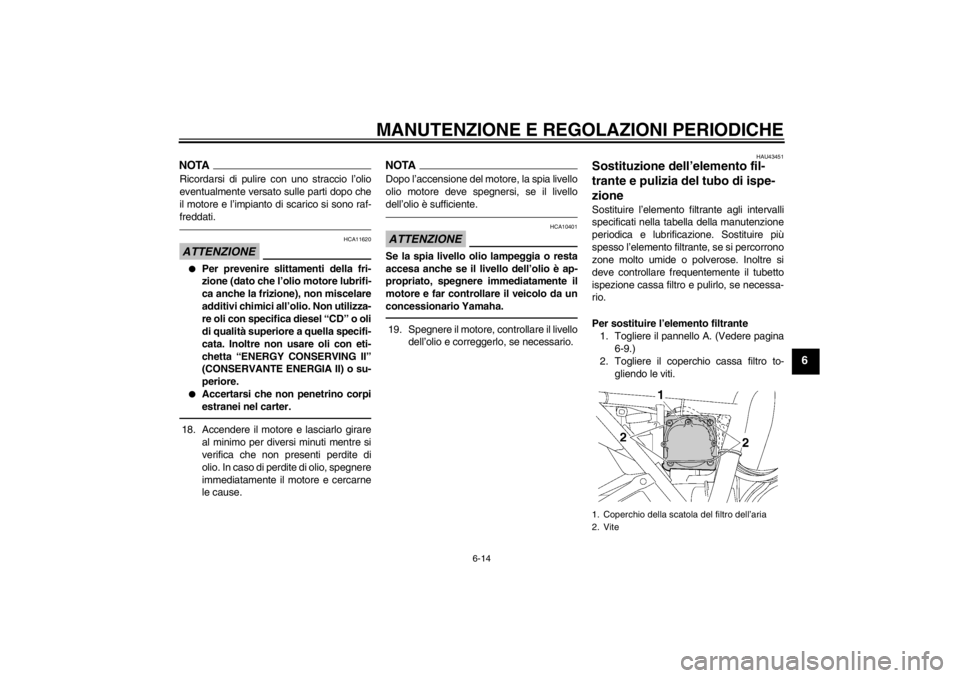

2. Togliere il coperchio cassa filtro to- gliendo le viti.1. Coperchio della scatola del filtro dell’aria
2. Vite
U5WMH9H0.book Page 14 Monday, December 3, 2012 11:04 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
3. Estrarre l’elemento filtrante.
4. Inserire un nuovo elemento filtrantenella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
dell’aria sia alloggiato correttamen-
te nella cassa filtro. Non si deve mai
far funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilindro (i cilindri) potrebbero usu-
rarsi eccessivamente.
[HCA10481]
5. Installare il coperchio cassa filtro in- stallando le viti.
6. Installare il pannello.
Per pulire il tubetto ispezione cassa filtro 1. Controllare se il tubo sul lato anteriore della cassa filtro contiene depositi di
sporco o d’acqua. 2. In presenza di polvere o di acqua, to-
gliere il tubo, pulirlo e poi installarlo
nuovamente.
HAU21384
Controllo del gioco della mano-
pola acceleratore Il gioco della manopola acceleratore do-
vrebbe essere di 3.0–5.0 mm (0.12–0.20 in)
all’estremità interna della manopola accele-
ratore. Controllare periodicamente il gioco
della manopola acceleratore e, se necessa-
rio, farlo regolare da un concessionario
Yamaha.
1. Elemento del filtro dell’aria
1. Tubo d’ispezione del filtro dell’aria
1. Gioco della manopola acceleratore
U5WMH9H0.book Page 15 Monday, December 3, 2012 11:04 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
HAU21401
Gioco valvole Il gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto di
miscelazione di aria/carburante e/o rumoro-
sità del motore. Per impedire che ciò acca-
da, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli speci-
ficati nella tabella della manutenzione perio-
dica e lubrificazione.
HAU21776
Pneumatici I pneumatici sono l’unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un’area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10503
L’utilizzo di questo veicolo con una
pressione pneumatici scorretta può pro-
vocare infortuni gravi o il decesso a se-
guito della perdita del controllo.●
Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).
●
Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.
AVVERTENZA
HWA10511
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare incidenti.
Pressione pneumatici (misurata a
pneumatici freddi):0–90 kg (0–198 lb): Anteriore:250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e: 250 kPa (2.50 kgf/cm², 36 psi)
90–205 kg (198–452 lb):
Anteriore:250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e:
290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità: Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Po st e r io r e: 290 kPa (2.90 kgf/cm², 42 psi)
Carico massimo*: 205 kg (452 lb)
* Peso totale del conducente, del pas-
seggero, del carico e degli accessori
U5WMH9H0.book Page 16 Monday, December 3, 2012 11:04 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d’impiego.
AVVERTENZA
HWA10471
●
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.
●
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
●
Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-
ratteristiche.
Informazioni sui pneumatici
Questo motociclo è equipaggiato con pneu-
matici senza camera d’aria, valvole aria
pneumatici e ruote in lega.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fianchi,
talvolta accompagnata dalla deformazione
della carcassa, sono un segno evidente
dell’invecchiamento. I pneumatici vecchi e
invecchiati devono essere controllati da
gommisti specializzati per appurare l’idonei-
tà a proseguirne l’uso.
1. Fianco del pneumatico
2. Profondità battistradaProfondità battistrada minima (ante-
riore e posteriore):1.6 mm (0.06 in)
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
U5WMH9H0.book Page 17 Monday, December 3, 2012 11:04 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
AVVERTENZA
HWA10481
●
Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.
●
Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.
●
Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante la
marcia ad alta velocità.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.●
Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.
●
Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino aquando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.
●
Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.
●
Regolare sempre la pressione dei
pneumatici in funzione delle condi-
zioni di utilizzo del mezzo.
Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello: DUNLOP/D252F L
Pneumatico posteriore: Dimensioni:180/55 ZR17M/C (73W)
Produttore/modello: DUNLOP/D252 L
ANTERIORE e POSTERIORE:
Valvola aria pneumatico:TR412
Spillo della valvola:
#9100 (antentico)
U5WMH9H0.book Page 18 Monday, December 3, 2012 11:04 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
HAU21962
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, fare attenzione ai seguenti
punti che riguardano le ruote prescritte se-
condo specifica.●
Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o
danneggiamenti di altro tipo. Se si ri-
scontrano danneggiamenti, fare sosti-
tuire la ruota da un concessionario
Yamaha. Non tentare di eseguire
nemmeno la minima riparazione di
una ruota. In caso di deformazioni o di
cricche, la ruota va sostituita.
●
In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può provocare
prestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbreviare
la durata dei pneumatici.
HAU22073
Leva frizione Poiché questo modello è equipaggiato con
una frizione idraulica, non occorre regolare
il gioco della leva frizione. Tuttavia prima di
utilizzare il mezzo si deve sempre controlla-
re il livello del liquido della frizione e verifica-
re che l’impianto idraulico non presenti
perdite. (Vedere pagina 6-21.) Se il gioco
della leva frizione diventa eccessivo e se il
cambio diventa duro, o la frizione slitta, con
conseguente accelerazione scarsa, è pos-
sibile che ci sia dell’aria nell’impianto idrau-
lico della frizione. In caso di presenza di aria
nell’impianto idraulico, farlo spurgare da un
concessionario Yamaha prima di utilizzare il
motociclo.
HAU37913
Controllo del gioco della leva fre-
no Non ci deve essere gioco all’estremità della
leva del freno. Se c’è del gioco, fare control-
lare il circuito dei freni da un concessionario
Yamaha.
AVVERTENZA
HWA14211
Se, premendo la leva freno, si ha una
sensazione di morbidezza e cedevolez-
za, questo può indicare la presenza di
aria nell’impianto idraulico. In caso di
presenza di aria nell’impianto idraulico,
farlo spurgare da un concessionario
Yamaha prima di utilizzare il veicolo.
L’aria nell’impianto idraulico riduce la1. Assenza di gioco leva freno
1
U5WMH9H0.book Page 19 Monday, December 3, 2012 11:04 AM
