2013 YAMAHA VXR Betriebsanleitungen (in German)

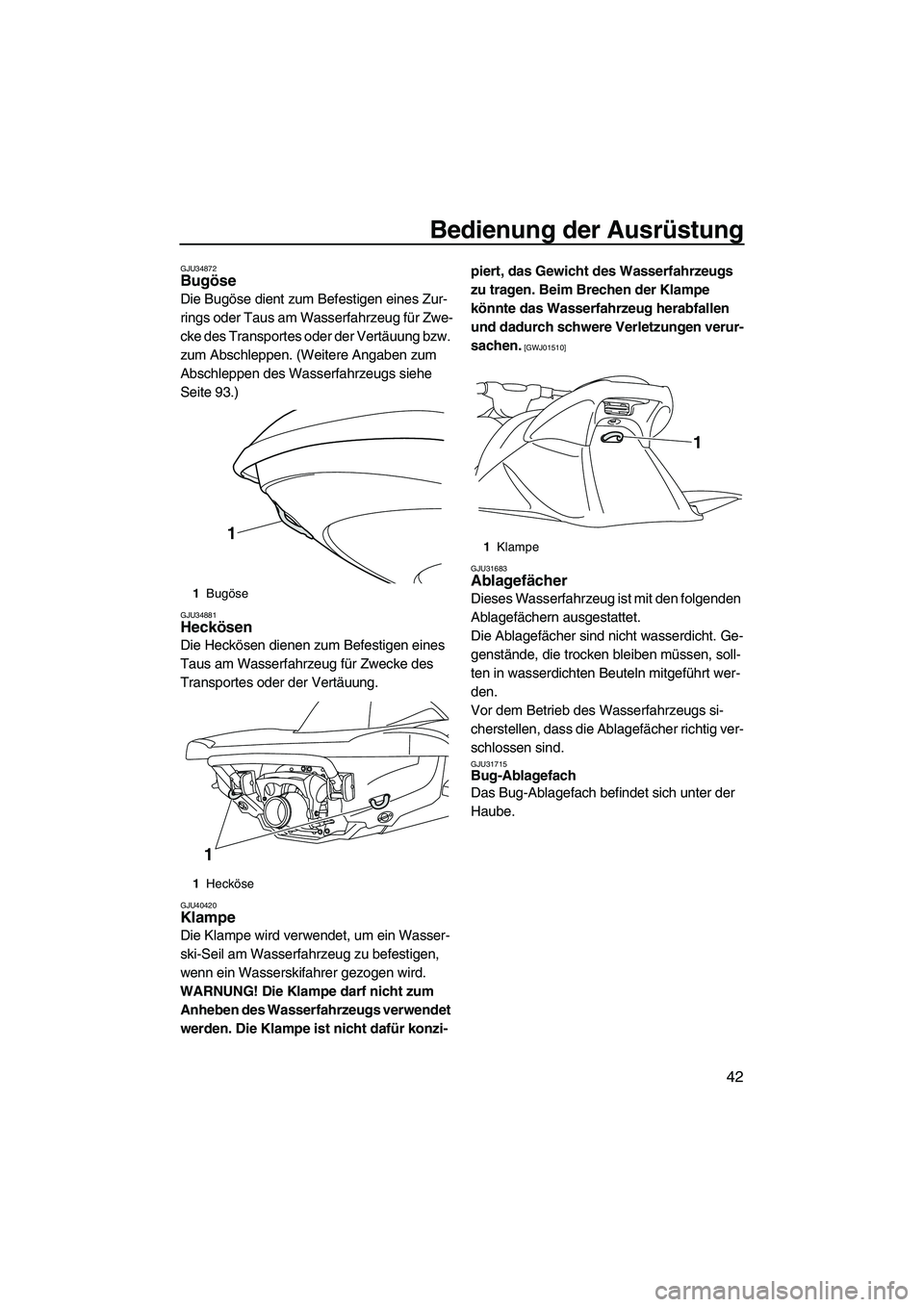

Bedienung der Ausrüstung
42
GJU34872Bugöse
Die Bugöse dient zum Befestigen eines Zur-
rings oder Taus am Wasserfahrzeug für Zwe-
cke des Transportes oder der Vertäuung bzw.
zum Abschleppen. (Weitere Angaben zum
Abschleppen des Wasserfahrzeugs siehe
Seite 93.)
GJU34881Heckösen
Die Heckösen dienen zum Befestigen eines
Taus am Wasserfahrzeug für Zwecke des
Transportes oder der Vertäuung.
GJU40420Klampe
Die Klampe wird verwendet, um ein Wasser-
ski-Seil am Wasserfahrzeug zu befestigen,
wenn ein Wasserskifahrer gezogen wird.
WARNUNG! Die Klampe darf nicht zum
Anheben des Wasserfahrzeugs verwendet
werden. Die Klampe ist nicht dafür konzi- piert, das Gewicht des Wasserfahrzeugs
zu tragen. Beim Brechen der Klampe
könnte das Wasserfahrzeug herabfallen
und dadurch schwere Verletzungen verur-
sachen.
[GWJ01510]
GJU31683
Ablagefächer
Dieses Wasserfahrzeug ist mit den folgenden
Ablagefächern ausgestattet.
Die Ablagefächer sind nicht wasserdicht. Ge-
genstände, die trocken bleiben müssen, soll-
ten in wasserdichten Beuteln mitgeführt wer-
den.
Vor dem Betrieb des Wasserfahrzeugs si-
cherstellen, dass die Ablagefächer richtig ver-
schlossen sind.
GJU31715Bug-Ablagefach
Das Bug-Ablagefach befindet sich unter der
Haube.
1 Bugöse
1 Hecköse
1
1
1Klampe
1
UF2M72G0.book Page 42 Thursday, July 5, 2012 3:45 PM

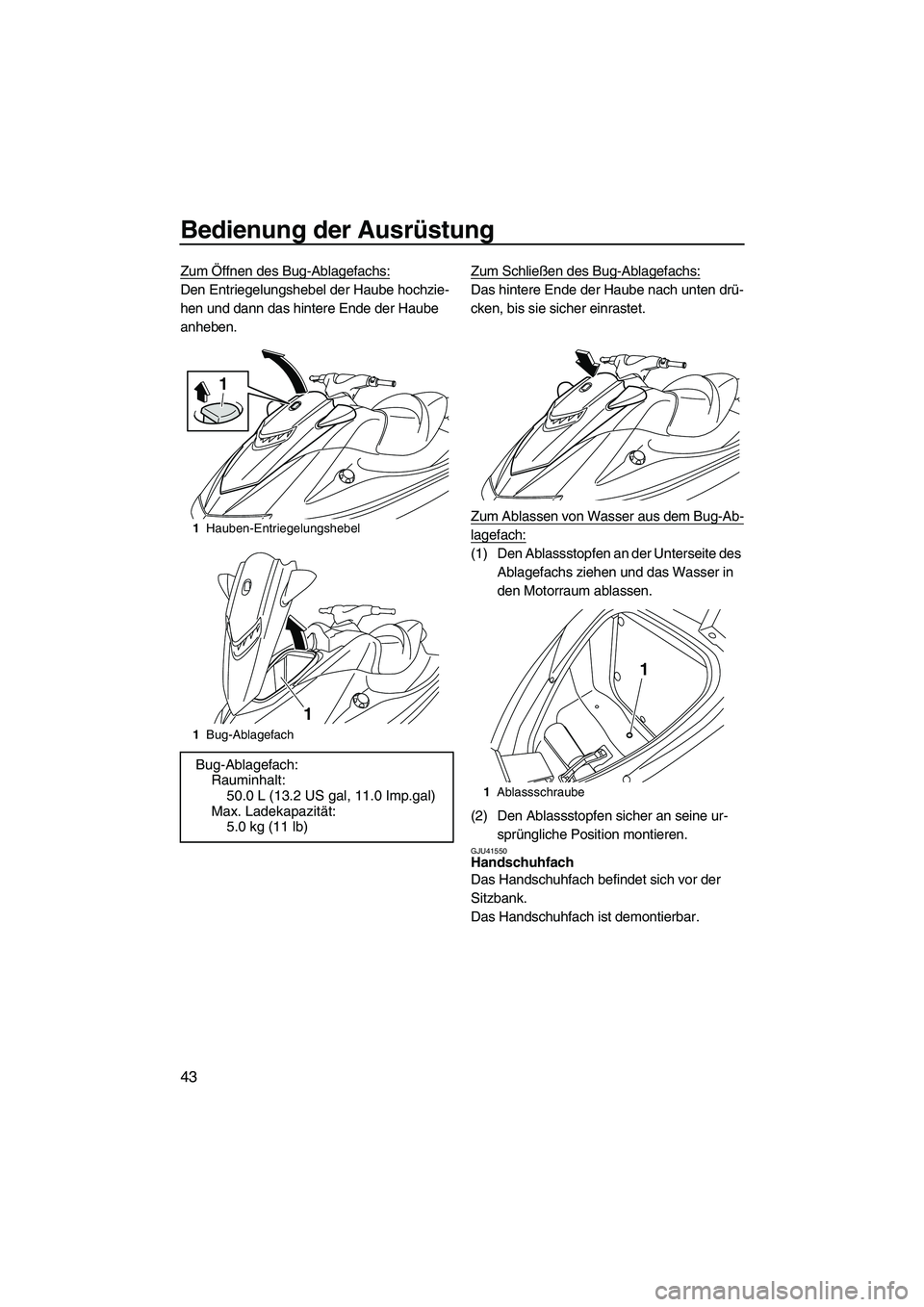

Bedienung der Ausrüstung
43
Zum Öffnen des Bug-Ablagefachs:
Den Entriegelungshebel der Haube hochzie-
hen und dann das hintere Ende der Haube
anheben.Zum Schließen des Bug-Ablagefachs:Das hintere Ende der Haube nach unten drü-
cken, bis sie sicher einrastet.
Zum Ablassen von Wasser aus dem Bug-Ab-
lagefach:
(1) Den Ablassstopfen an der Unterseite des
Ablagefachs ziehen und das Wasser in
den Motorraum ablassen.
(2) Den Ablassstopfen sicher an seine ur- sprüngliche Position montieren.
GJU41550Handschuhfach
Das Handschuhfach befindet sich vor der
Sitzbank.
Das Handschuhfach ist demontierbar.
1Hauben-Entriegelungshebel
1 Bug-Ablagefach
Bug-Ablagefach:
Rauminhalt:50.0 L (13.2 US gal, 11.0 Imp.gal)
Max. Ladekapazität: 5.0 kg (11 lb)
1
1
1Ablassschraube
1
UF2M72G0.book Page 43 Thursday, July 5, 2012 3:45 PM

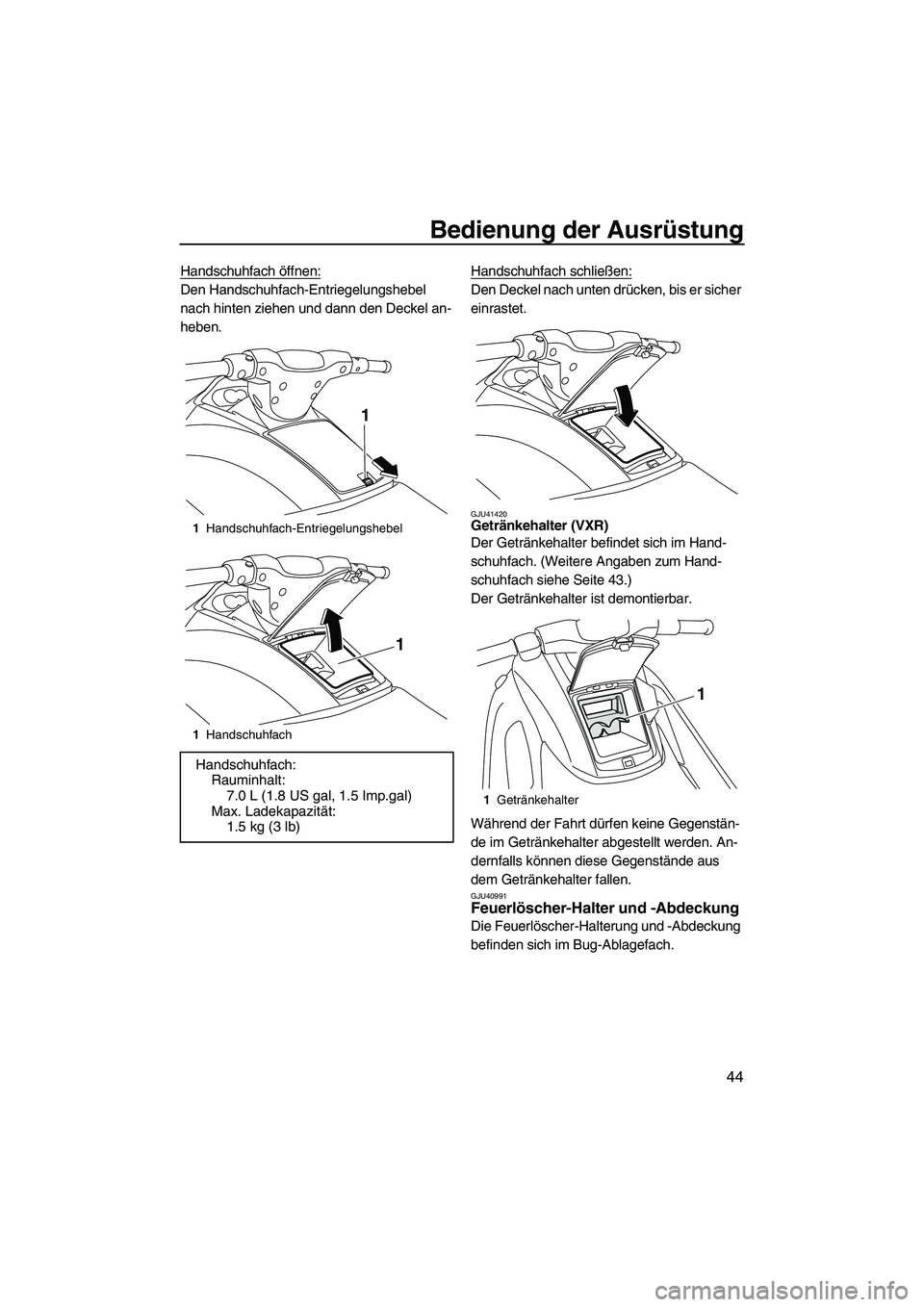

Bedienung der Ausrüstung
44
Handschuhfach öffnen:
Den Handschuhfach-Entriegelungshebel
nach hinten ziehen und dann den Deckel an-
heben.Handschuhfach schließen:Den Deckel nach unten drücken, bis er sicher
einrastet.
GJU41420Getränkehalter (VXR)
Der Getränkehalter befindet sich im Hand-
schuhfach. (Weitere Angaben zum Hand-
schuhfach siehe Seite 43.)
Der Getränkehalter ist demontierbar.
Während der Fahrt dürfen keine Gegenstän-
de im Getränkehalter abgestellt werden. An-
dernfalls können diese Gegenstände aus
dem Getränkehalter fallen.
GJU40991Feuerlöscher-Halter und -Abdeckung
Die Feuerlöscher-Halterung und -Abdeckung
befinden sich im Bug-Ablagefach.
1
Handschuhfach-Entriegelungshebel
1 Handschuhfach
Handschuhfach:
Rauminhalt:7.0 L (1.8 US gal, 1.5 Imp.gal)
Max. Ladekapazität: 1.5 kg (3 lb)
1
1
1Getränkehalter
1
UF2M72G0.book Page 44 Thursday, July 5, 2012 3:45 PM

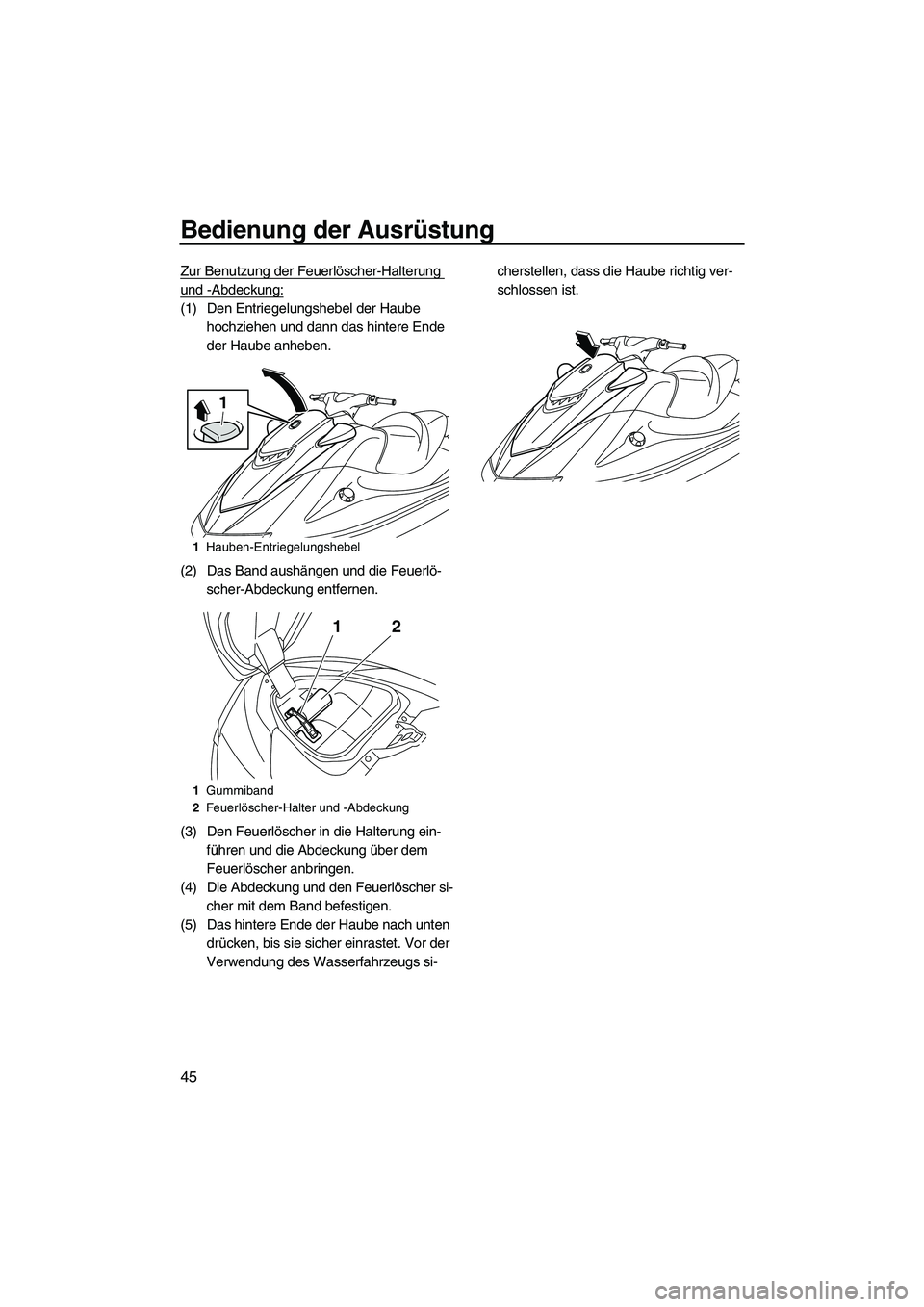

Bedienung der Ausrüstung
45
Zur Benutzung der Feuerlöscher-Halterung
und -Abdeckung:
(1) Den Entriegelungshebel der Haube hochziehen und dann das hintere Ende
der Haube anheben.
(2) Das Band aushängen und die Feuerlö- scher-Abdeckung entfernen.
(3) Den Feuerlöscher in die Halterung ein- führen und die Abdeckung über dem
Feuerlöscher anbringen.
(4) Die Abdeckung und den Feuerlöscher si- cher mit dem Band befestigen.
(5) Das hintere Ende der Haube nach unten drücken, bis sie sicher einrastet. Vor der
Verwendung des Wasserfahrzeugs si- cherstellen, dass die Haube richtig ver-
schlossen ist.
1
Hauben-Entriegelungshebel
1 Gummiband
2 Feuerlöscher-Halter und -Abdeckung
1
12
UF2M72G0.book Page 45 Thursday, July 5, 2012 3:45 PM

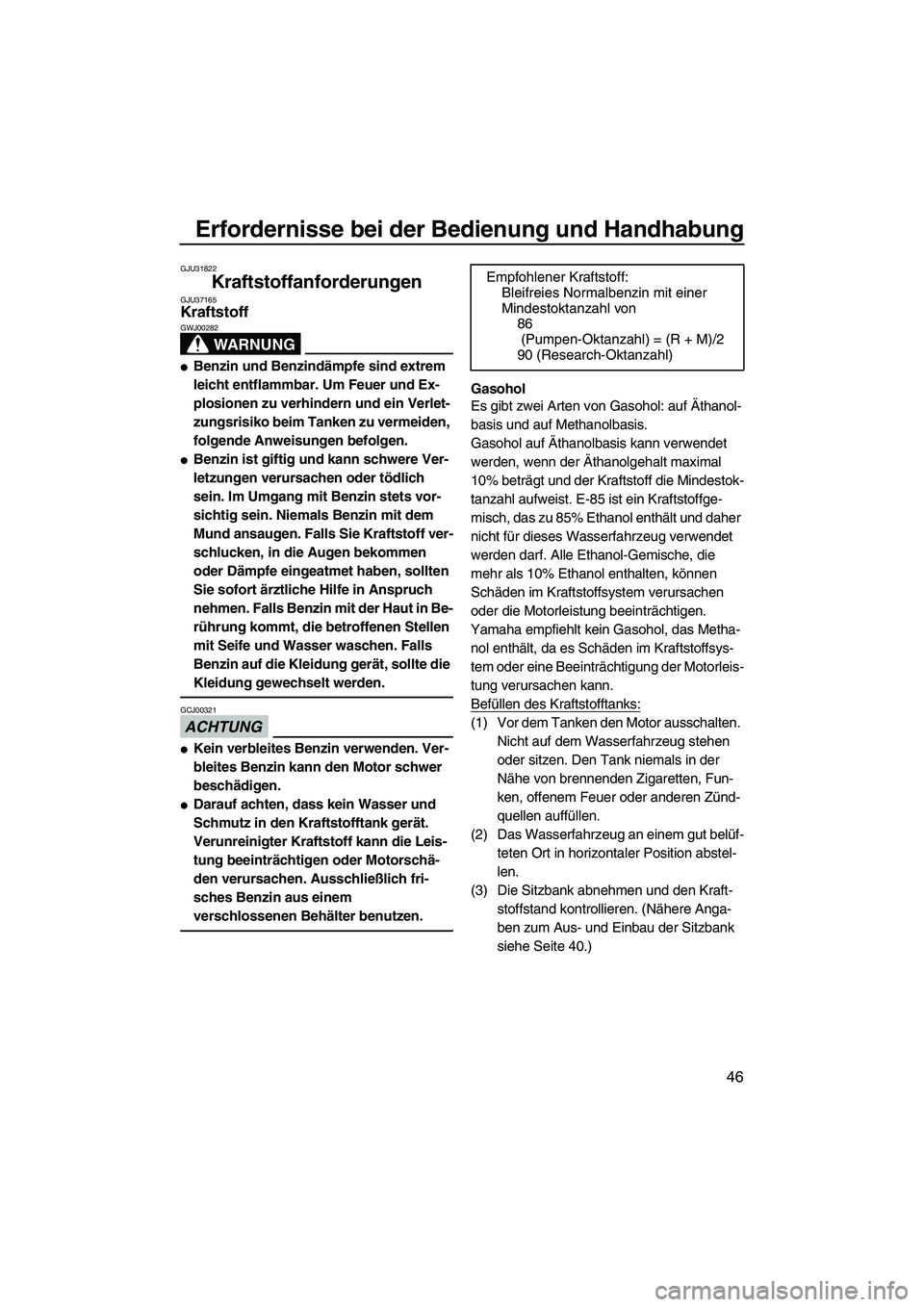

Erfordernisse bei der Bedienung und Handhabung
46
GJU31822
Kraftstoffanforderungen GJU37165Kraftstoff
WARNUNG
GWJ00282
●Benzin und Benzindämpfe sind extrem
leicht entflammbar. Um Feuer und Ex-
plosionen zu verhindern und ein Verlet-
zungsrisiko beim Tanken zu vermeiden,
folgende Anweisungen befolgen.
●Benzin ist giftig und kann schwere Ver-
letzungen verursachen oder tödlich
sein. Im Umgang mit Benzin stets vor-
sichtig sein. Niemals Benzin mit dem
Mund ansaugen. Falls Sie Kraftstoff ver-
schlucken, in die Augen bekommen
oder Dämpfe eingeatmet haben, sollten
Sie sofort ärztliche Hilfe in Anspruch
nehmen. Falls Benzin mit der Haut in Be-
rührung kommt, die betroffenen Stellen
mit Seife und Wasser waschen. Falls
Benzin auf die Kleidung gerät, sollte die
Kleidung gewechselt werden.
ACHTUNG
GCJ00321
●Kein verbleites Benzin verwenden. Ver-
bleites Benzin kann den Motor schwer
beschädigen.
●Darauf achten, dass kein Wasser und
Schmutz in den Kraftstofftank gerät.
Verunreinigter Kraftstoff kann die Leis-
tung beeinträchtigen oder Motorschä-
den verursachen. Ausschließlich fri-
sches Benzin aus einem
verschlossenen Behälter benutzen.
Gasohol
Es gibt zwei Arten von Gasohol: auf Äthanol-
basis und auf Methanolbasis.
Gasohol auf Äthanolbasis kann verwendet
werden, wenn der Äthanolgehalt maximal
10% beträgt und der Kraftstoff die Mindestok-
tanzahl aufweist. E-85 ist ein Kraftstoffge-
misch, das zu 85% Ethanol enthält und daher
nicht für dieses Wasserfahrzeug verwendet
werden darf. Alle Ethanol-Gemische, die
mehr als 10% Ethanol enthalten, können
Schäden im Kraftstoffsystem verursachen
oder die Motorleistung beeinträchtigen.
Yamaha empfiehlt kein Gasohol, das Metha- nol enthält, da es Schäden im Kraftstoffsys-
tem oder eine Beeinträchtigung der Motorleis-
tung verursachen kann.
Befüllen des Kraftstofftanks:
(1) Vor dem Tanken den Motor ausschalten. Nicht auf dem Wasserfahrzeug stehen
oder sitzen. Den Tank niemals in der
Nähe von brennenden Zigaretten, Fun-
ken, offenem Feuer oder anderen Zünd-
quellen auffüllen.
(2) Das Wasserfahrzeug an einem gut belüf- teten Ort in horizontaler Position abstel-
len.
(3) Die Sitzbank abnehmen und den Kraft- stoffstand kontrollieren. (Nähere Anga-
ben zum Aus- und Einbau der Sitzbank
siehe Seite 40.)
Empfohlener Kraftstoff:
Bleifreies Normalbenzin mit einer
Mindestoktanzahl von 86
(Pumpen-Oktanzahl) = (R + M)/2
90 (Research-Oktanzahl)
UF2M72G0.book Page 46 Thursday, July 5, 2012 3:45 PM

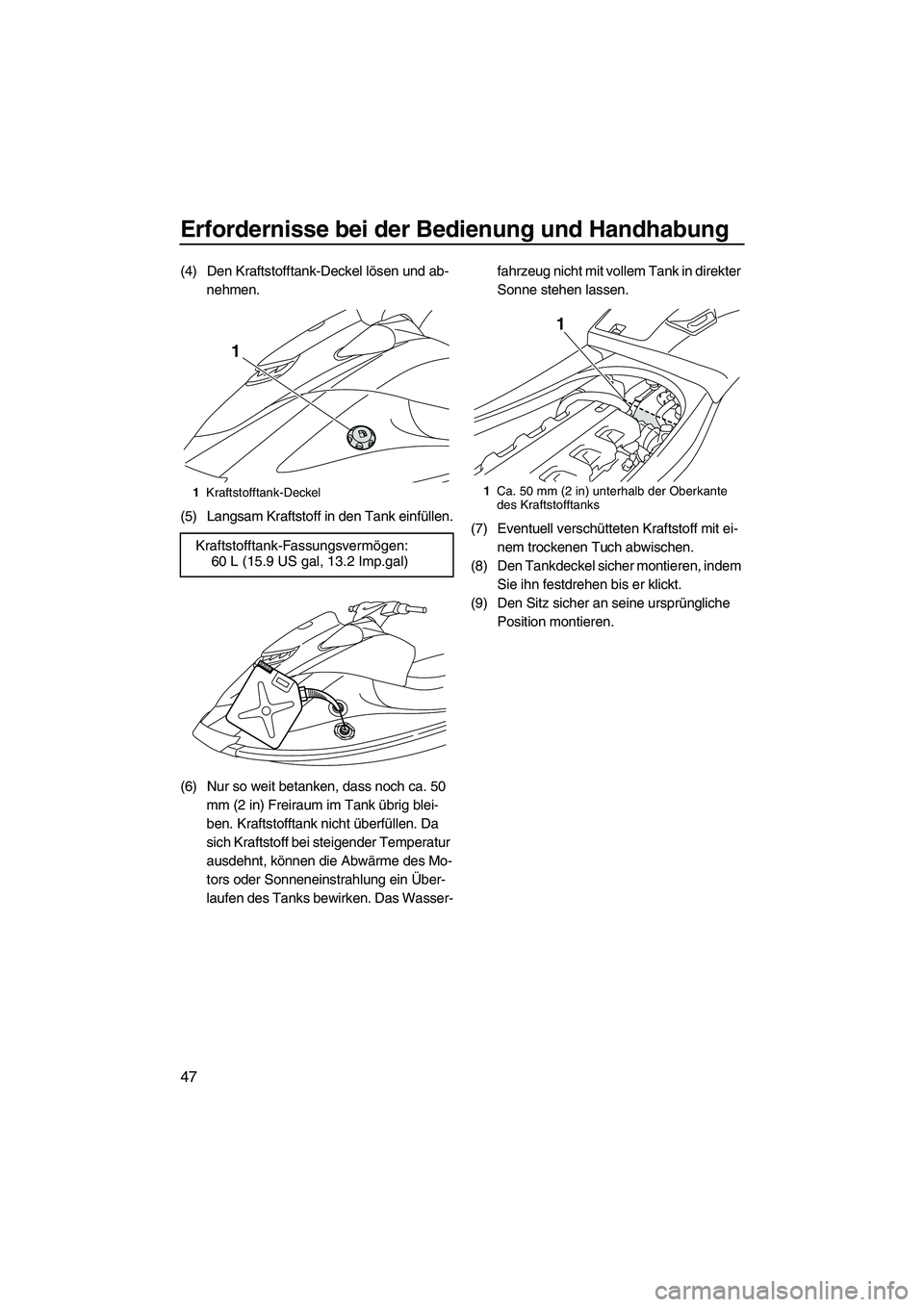

Erfordernisse bei der Bedienung und Handhabung
47
(4) Den Kraftstofftank-Deckel lösen und ab-nehmen.
(5) Langsam Kraftstoff in den Tank einfüllen.
(6) Nur so weit betanken, dass noch ca. 50 mm (2 in) Freiraum im Tank übrig blei-
ben. Kraftstofftank nicht überfüllen. Da
sich Kraftstoff bei steigender Temperatur
ausdehnt, können die Abwärme des Mo-
tors oder Sonneneinstrahlung ein Über-
laufen des Tanks bewirken. Das Wasser- fahrzeug nicht mit vollem Tank in direkter
Sonne stehen lassen.
(7) Eventuell verschütteten Kraftstoff mit ei- nem trockenen Tuch abwischen.
(8) Den Tankdeckel sicher montieren, indem Sie ihn festdrehen bis er klickt.
(9) Den Sitz sicher an seine ursprüngliche Position montieren.
1Kraftstofftank-Deckel
Kraftstofftank-Fassungsvermögen:
60 L (15.9 US gal, 13.2 Imp.gal)
1
1Ca. 50 mm (2 in) unterhalb der Oberkante
des Kraftstofftanks
1
UF2M72G0.book Page 47 Thursday, July 5, 2012 3:45 PM

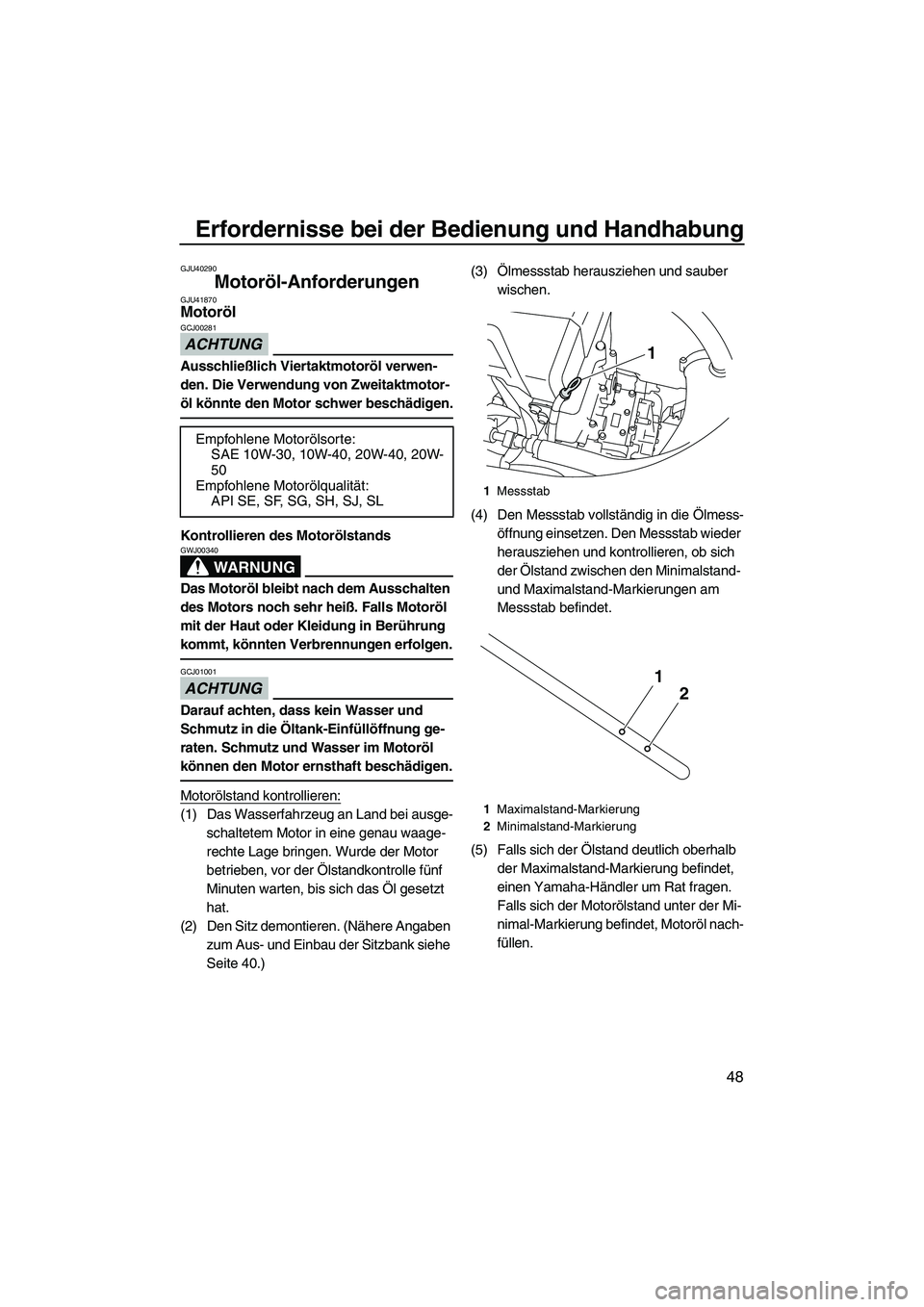

Erfordernisse bei der Bedienung und Handhabung
48
GJU40290
Motoröl-Anforderungen GJU41870Motoröl
ACHTUNG
GCJ00281
Ausschließlich Viertaktmotoröl verwen-
den. Die Verwendung von Zweitaktmotor-
öl könnte den Motor schwer beschädigen.
Kontrollieren des Motorölstands
WARNUNG
GWJ00340
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ01001
Darauf achten, dass kein Wasser und
Schmutz in die Öltank-Einfüllöffnung ge-
raten. Schmutz und Wasser im Motoröl
können den Motor ernsthaft beschädigen.
Motorölstand kontrollieren:
(1) Das Wasserfahrzeug an Land bei ausge-schaltetem Motor in eine genau waage-
rechte Lage bringen. Wurde der Motor
betrieben, vor der Ölstandkontrolle fünf
Minuten warten, bis sich das Öl gesetzt
hat.
(2) Den Sitz demontieren. (Nähere Angaben zum Aus- und Einbau der Sitzbank siehe
Seite 40.) (3) Ölmessstab herausziehen und sauber
wischen.
(4) Den Messstab vollständig in die Ölmess- öffnung einsetzen. Den Messstab wieder
herausziehen und kontrollieren, ob sich
der Ölstand zwischen den Minimalstand-
und Maximalstand-Markierungen am
Messstab befindet.
(5) Falls sich der Ölstand deutlich oberhalb der Maximalstand-Markierung befindet,
einen Yamaha-Händler um Rat fragen.
Falls sich der Motorölstand unter der Mi-
nimal-Markierung befindet, Motoröl nach-
füllen.
Empfohlene Motorölsorte:
SAE 10W-30, 10W-40, 20W-40, 20W-
50
Empfohlene Motorölqualität: API SE, SF, SG, SH, SJ, SL
1Messstab
1 Maximalstand-Markierung
2 Minimalstand-Markierung
1
2
1
UF2M72G0.book Page 48 Thursday, July 5, 2012 3:45 PM

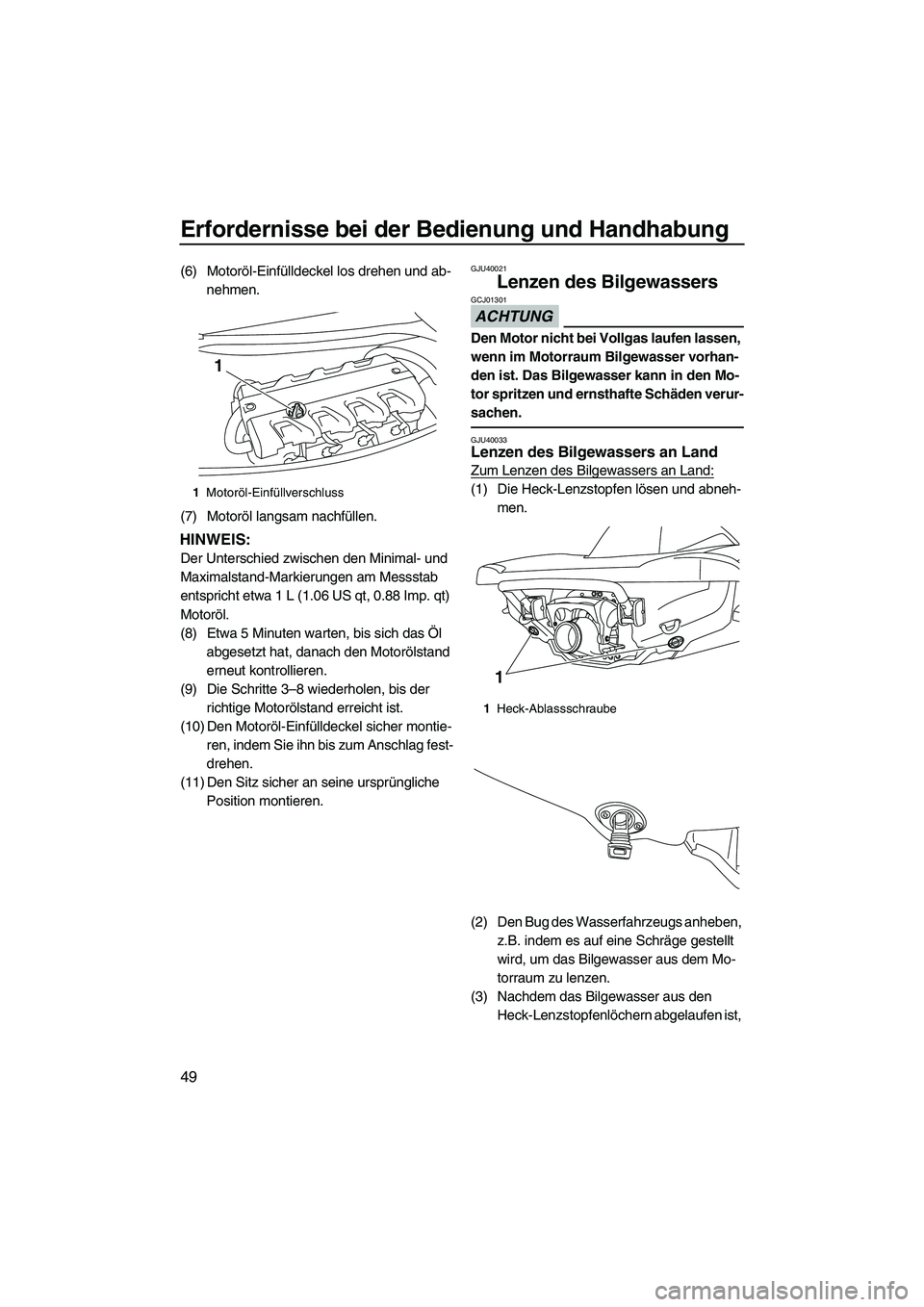

Erfordernisse bei der Bedienung und Handhabung
49
(6) Motoröl-Einfülldeckel los drehen und ab-nehmen.
(7) Motoröl langsam nachfüllen.
HINWEIS:
Der Unterschied zwischen den Minimal- und
Maximalstand-Markierungen am Messstab
entspricht etwa 1 L (1.06 US qt, 0.88 Imp. qt)
Motoröl.
(8) Etwa 5 Minuten warten, bis sich das Öl abgesetzt hat, danach den Motorölstand
erneut kontrollieren.
(9) Die Schritte 3–8 wiederholen, bis der richtige Motorölstand erreicht ist.
(10) Den Motoröl-Einfülldeckel sicher montie- ren, indem Sie ihn bis zum Anschlag fest-
drehen.
(11) Den Sitz sicher an seine ursprüngliche Position montieren.
GJU40021
Lenzen des Bilgewassers
ACHTUNG
GCJ01301
Den Motor nicht bei Vollgas laufen lassen,
wenn im Motorraum Bilgewasser vorhan-
den ist. Das Bilgewasser kann in den Mo-
tor spritzen und ernsthafte Schäden verur-
sachen.
GJU40033Lenzen des Bilgewassers an Land
Zum Lenzen des Bilgewassers an Land:
(1) Die Heck-Lenzstopfen lösen und abneh-men.
(2) Den Bug des Wasserfahrzeugs anheben, z.B. indem es auf eine Schräge gestellt
wird, um das Bilgewasser aus dem Mo-
torraum zu lenzen.
(3) Nachdem das Bilgewasser aus den Heck-Lenzstopfenlöchern abgelaufen ist, 1Motoröl-Einfüllverschluss
1
1Heck-Ablassschraube
1
UF2M72G0.book Page 49 Thursday, July 5, 2012 3:45 PM
