2013 YAMAHA VXR display

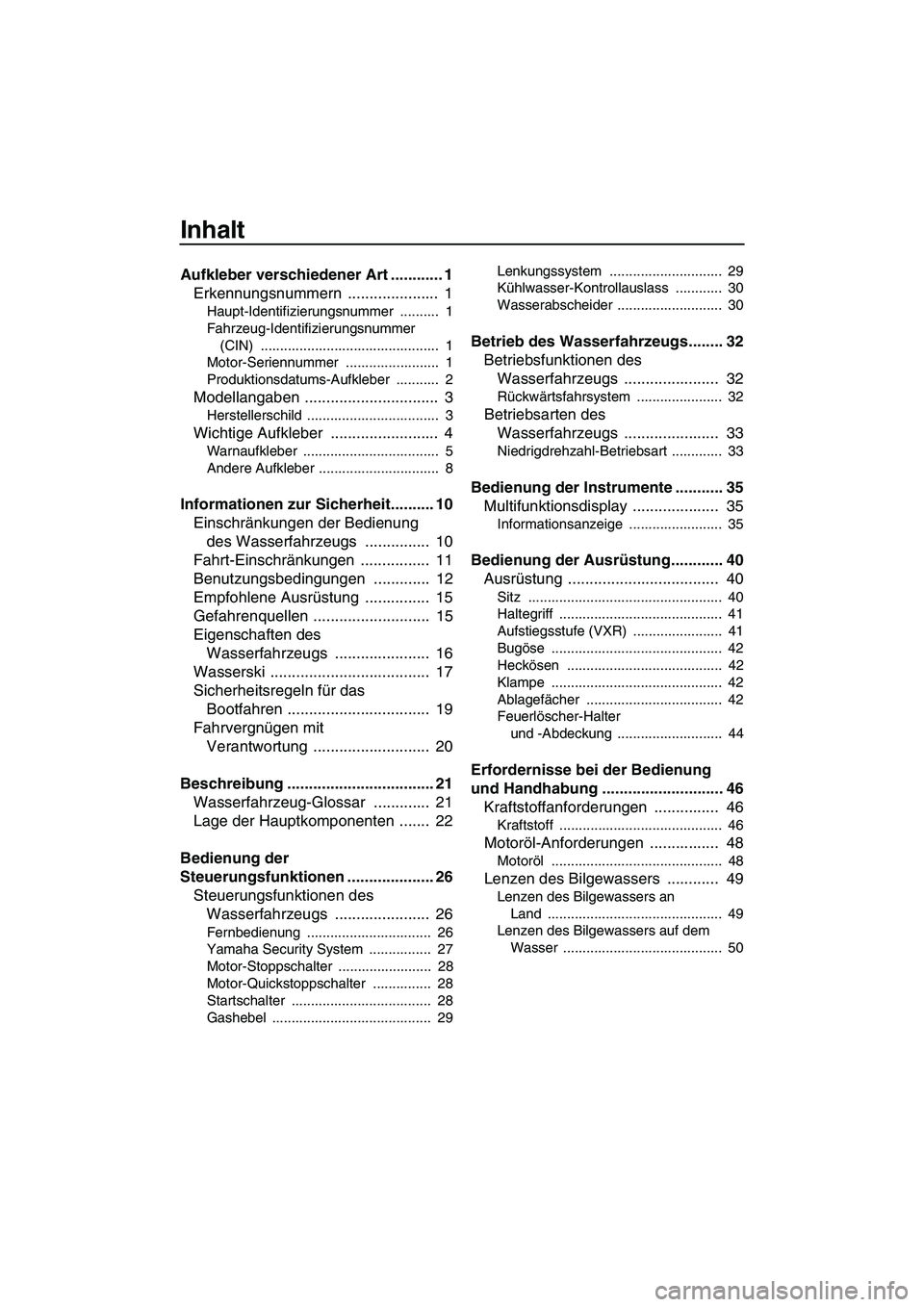

Inhalt
Aufkleber verschiedener Art ............ 1Erkennungsnummern ..................... 1
Haupt-Identifizierungsnummer .......... 1
Fahrzeug-Identifizierungsnummer
(CIN) .............................................. 1
Motor-Seriennummer ........................ 1
Produktionsdatums-Aufkleber ........... 2
Modellangaben ............................... 3
Herstellerschild .................................. 3
Wichtige Aufkleber ......................... 4
Warnaufkleber ................................... 5
Andere Aufkleber ............................... 8
Informationen zur Sicherheit.......... 10 Einschränkungen der Bedienung des Wasserfahrzeugs ............... 10
Fahrt-Einschränkungen ................ 11
Benutzungsbedingungen ............. 12
Empfohlene Ausrüstung ............... 15
Gefahrenquellen ........................... 15
Eigenschaften des Wasserfahrzeugs ...................... 16
Wasserski ..................................... 17
Sicherheitsregeln für das Bootfahren ................................. 19
Fahrvergnügen mit Verantwortung ........................... 20
Beschreibung .................................. 21 Wasserfahrzeug-Glossar ............. 21
Lage der Hauptkomponenten ....... 22
Bedienung der
Steuerungsfunktionen .................... 26 Steuerungsfunktionen des Wasserfahrzeugs ...................... 26
Fernbedienung ................................ 26
Yamaha Security System ................ 27
Motor-Stoppschalter ........................ 28
Motor-Quickstoppschalter ............... 28
Startschalter .................................... 28
Gashebel ......................................... 29 Lenkungssystem ............................. 29
Kühlwasser-Kontrollauslass ............ 30
Wasserabscheider ........................... 30
Betrieb des Wasserfahrzeugs........ 32
Betriebsfunktionen des Wasserfahrzeugs ...................... 32
Rückwärtsfahrsystem ...................... 32
Betriebsarten des Wasserfahrzeugs ...................... 33
Niedrigdrehzahl-Betriebsart ............. 33
Bedienung der Instrumente ........... 35Multifunktionsdisplay .................... 35
Informationsanzeige ........................ 35
Bedienung der Ausrüstung............ 40Ausrüstung ................................... 40
Sitz .................................................. 40
Haltegriff .......................................... 41
Aufstiegsstufe (VXR) ....................... 41
Bugöse ............................................ 42
Heckösen ........................................ 42
Klampe ............................................ 42
Ablagefächer ................................... 42
Feuerlöscher-Halter
und -Abdeckung ........................... 44
Erfordernisse bei der Bedienung
und Handhabung ............................ 46Kraftstoffanforderungen ............... 46
Kraftstoff .......................................... 46
Motoröl-Anforderungen ................ 48
Motoröl ............................................ 48
Lenzen des Bilgewassers ............ 49
Lenzen des Bilgewassers an
Land ............................................. 49
Lenzen des Bilgewassers auf dem
Wasser ......................................... 50
UF2M72G0.book Page 1 Thursday, July 5, 2012 3:45 PM

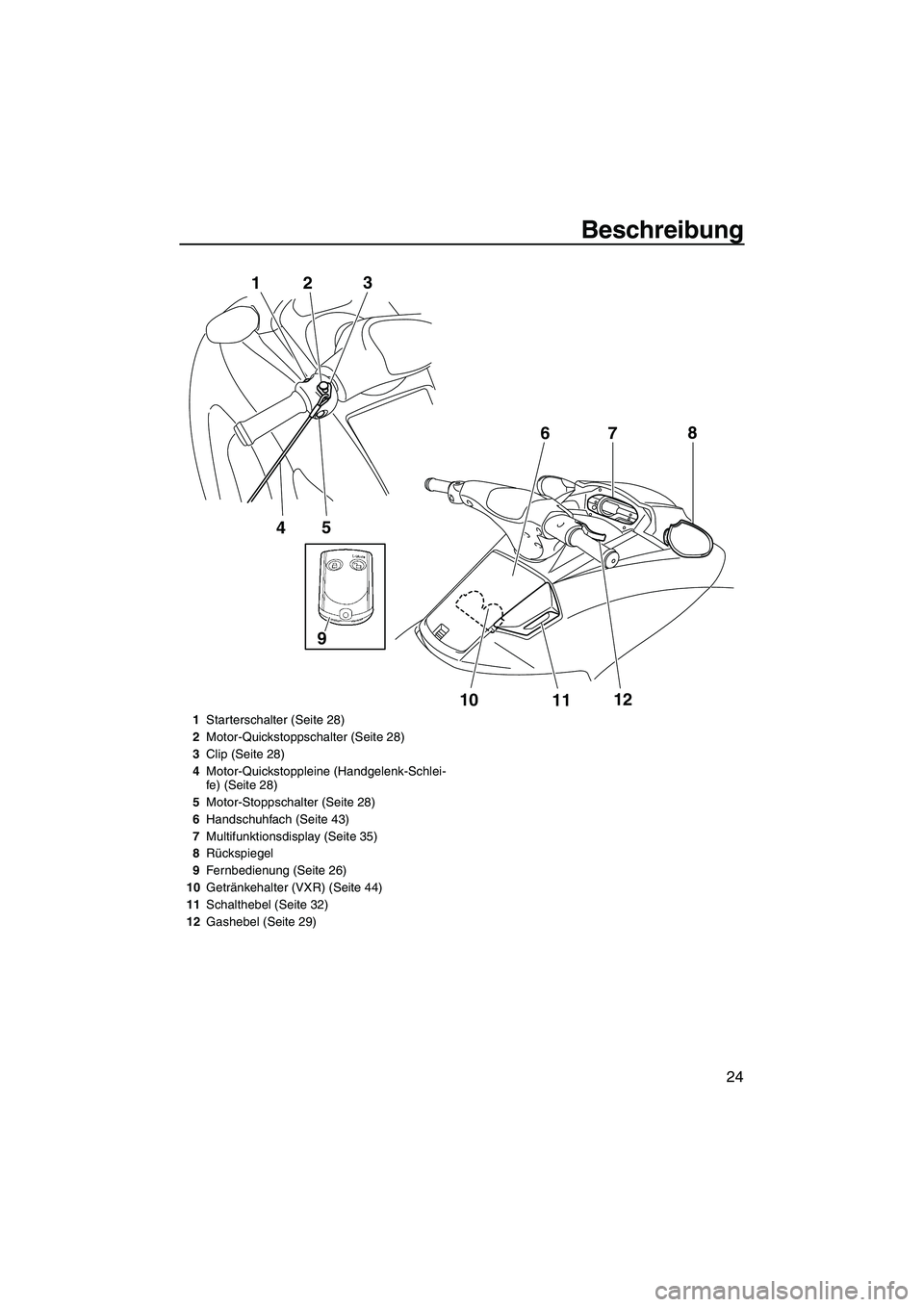

Beschreibung
24
5
4
1
2 3
10
1112
7
6
8
9
1
Starterschalter (Seite 28)
2 Motor-Quickstoppschalter (Seite 28)
3 Clip (Seite 28)
4 Motor-Quickstoppleine (Handgelenk-Schlei-
fe) (Seite 28)
5 Motor-Stoppschalter (Seite 28)
6 Handschuhfach (Seite 43)
7 Multifunktionsdisplay (Seite 35)
8 Rückspiegel
9 Fernbedienung (Seite 26)
10 Getränkehalter (VXR) (Seite 44)
11 Schalthebel (Seite 32)
12 Gashebel (Seite 29)
UF2M72G0.book Page 24 Thursday, July 5, 2012 3:45 PM

Bedienung der Steuerungsfunktionen
27
nen Yamaha-Händler wenden. Die
Fernbedienungsbatterien müssen ge-
mäß den lokalen Entsorgungsvorschrif-
ten für Sondermüll entsorgt werden.
GJU31384Yamaha Security System
Das Yamaha Security System trägt dazu bei,
unbefugten Betrieb oder Diebstahl des Was-
serfahrzeugs zu vermeiden. Das Sicherheits-
system kann durch Betätigung der Fernbedie-
nung (Standardausrüstung) verriegelt bzw.
entriegelt werden. Falls der Verriegelungsmo-
dus des Sicherheitssystems gewählt ist, kann
der Motor nicht gestartet werden. Der Motor
kann nur im entriegelten Modus gestartet wer-
den. (Weitere Angaben zur Fernbedienung
siehe Seite 26.)
HINWEIS:
Die Einstellungen des Yamaha Security Sys-
tems können nur bei ausgeschaltetem Motor
gewählt werden.
GJU36106Yamaha Security System, Einstellungen Die Einstellungen des Yamaha Security Sys-
tems werden beim Betätigen der Fernbedie-
nung durch die zugeordnete Zahl an Pieptö-
nen und durch die “SECURITY”-
Kontrollleuchte im Multifunktionsdisplay be-
stätigt. (Weitere Angaben zum Multifunktions-
display siehe Seite 35.)
HINWEIS:
●Der Piepton ertönt zweimal in der Stan-
dard-Betriebsart und drei mal in der Niedrig-
drehzahl-Betriebsart. (Zum Einschalten des
Niedrigdrehzahl-Betriebsmodus siehe Sei-
te 33.)
●Wird die Fernbedienung betätigt, während
das Multifunktionsdisplay sich im Bereit-
schaftsmodus befindet, wird die Einstellung
erst nach der Initialisierungsphase des Mul-
tifunktionsdisplays bestätigt.
System verriegeln:
Den Verriegelungsknopf an der Fernbedie-
nung kurz drücken. Der Piepton ertönt einmal
und die “SECURITY”-Kontrollleuchte blinkt
einmal und bleibt ausgeschaltet. Dies bestä-
tigt den Verriegelungsstatus.
System entriegeln:
Den Knopf “L-Mode” (entriegeln) an der Fern-
bedienung kurz betätigen. Der Piepton ertönt
zwei- oder dreimal und die “SECURITY”-Kon-
trollleuchte blinkt zwei- oder dreimal und Piepser er- tönt Zustand des
Yamaha Security Systems “SECURI-
TY”-Kon-
trollleuch- te
Verriegelt Erlischt
Entriegelt
(Standard-Be- triebsart) Brennt
auf
Entriegelt
(Niedrigdrehzahl- Betriebsart) Brennt
auf
1 Verriegelungsknopf
2 “SECURITY”-Kontrollleuchte
21
UF2M72G0.book Page 27 Thursday, July 5, 2012 3:45 PM

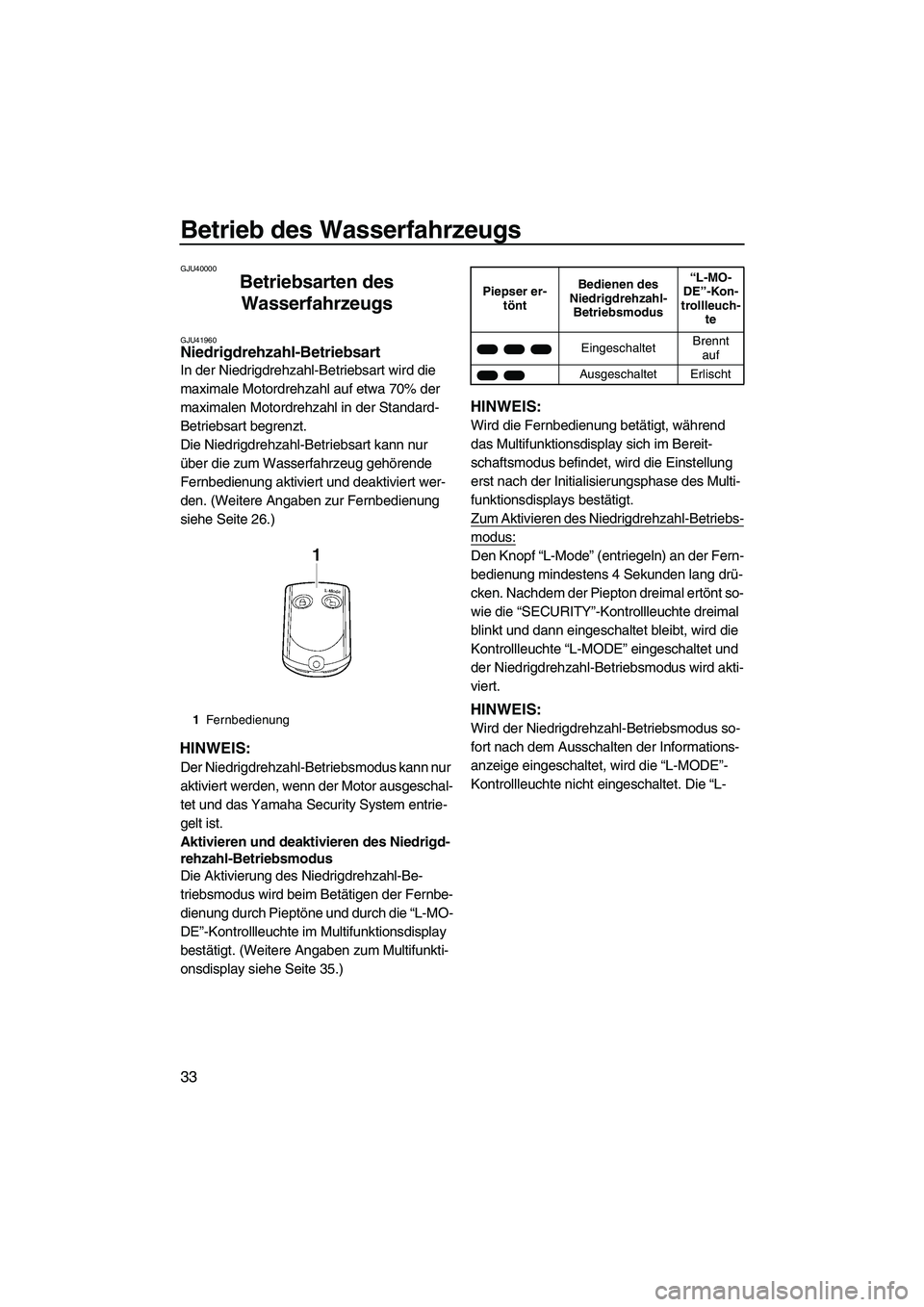

Betrieb des Wasserfahrzeugs
33
GJU40000
Betriebsarten des Wasserfahrzeugs
GJU41960Niedrigdrehzahl-Betriebsart
In der Niedrigdrehzahl-Betriebsart wird die
maximale Motordrehzahl auf etwa 70% der
maximalen Motordrehzahl in der Standard-
Betriebsart begrenzt.
Die Niedrigdrehzahl-Betriebsart kann nur
über die zum Wasserfahrzeug gehörende
Fernbedienung aktiviert und deaktiviert wer-
den. (Weitere Angaben zur Fernbedienung
siehe Seite 26.)
HINWEIS:
Der Niedrigdrehzahl-Betriebsmodus kann nur
aktiviert werden, wenn der Motor ausgeschal-
tet und das Yamaha Security System entrie-
gelt ist.
Aktivieren und deaktivieren des Niedrigd-
rehzahl-Betriebsmodus
Die Aktivierung des Niedrigdrehzahl-Be-
triebsmodus wird beim Betätigen der Fernbe-
dienung durch Pieptöne und durch die “L-MO-
DE”-Kontrollleuchte im Multifunktionsdisplay
bestätigt. (Weitere Angaben zum Multifunkti-
onsdisplay siehe Seite 35.)
HINWEIS:
Wird die Fernbedienung betätigt, während
das Multifunktionsdisplay sich im Bereit-
schaftsmodus befindet, wird die Einstellung
erst nach der Initialisierungsphase des Multi-
funktionsdisplays bestätigt.
Zum Aktivieren des Niedrigdrehzahl-Betriebs-
modus:
Den Knopf “L-Mode” (entriegeln) an der Fern-
bedienung mindestens 4 Sekunden lang drü-
cken. Nachdem der Piepton dreimal ertönt so-
wie die “SECURITY”-Kontrollleuchte dreimal
blinkt und dann eingeschaltet bleibt, wird die
Kontrollleuchte “L-MODE” eingeschaltet und
der Niedrigdrehzahl-Betriebsmodus wird akti-
viert.
HINWEIS:
Wird der Niedrigdrehzahl-Betriebsmodus so-
fort nach dem Ausschalten der Informations-
anzeige eingeschaltet, wird die “L-MODE”-
Kontrollleuchte nicht eingeschaltet. Die “L-1 Fernbedienung
Piepser er-
tönt Bedienen des
Niedrigdrehzahl- Betriebsmodus “L-MO-
DE”-Kon-
trollleuch- te
Eingeschaltet Brennt
auf
Ausgeschaltet Erlischt
UF2M72G0.book Page 33 Thursday, July 5, 2012 3:45 PM

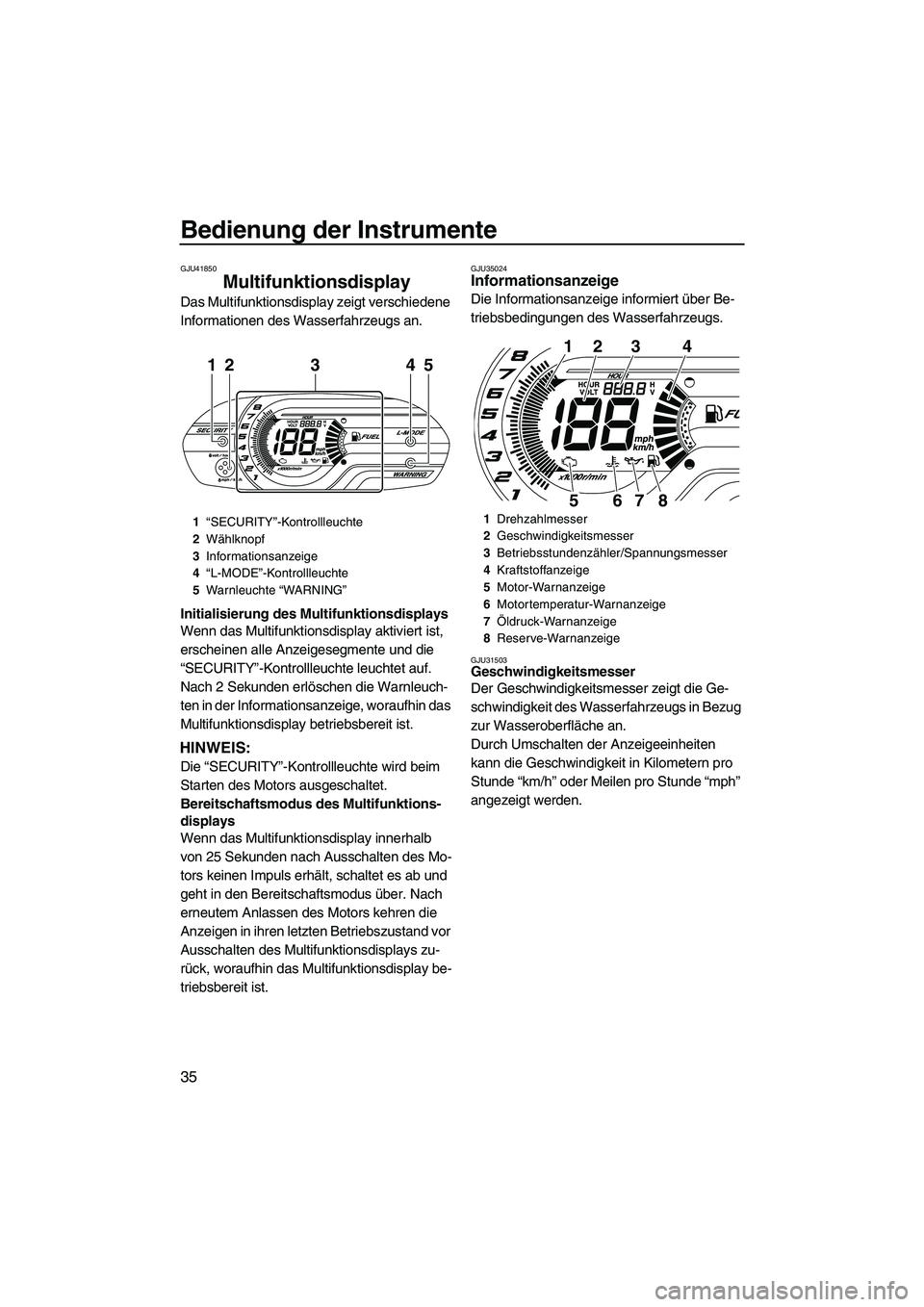

Bedienung der Instrumente
35
GJU41850
Multifunktionsdisplay
Das Multifunktionsdisplay zeigt verschiedene
Informationen des Wasserfahrzeugs an.
Initialisierung des Multifunktionsdisplays
Wenn das Multifunktionsdisplay aktiviert ist,
erscheinen alle Anzeigesegmente und die
“SECURITY”-Kontrollleuchte leuchtet auf.
Nach 2 Sekunden erlöschen die Warnleuch-
ten in der Informationsanzeige, woraufhin das
Multifunktionsdisplay betriebsbereit ist.
HINWEIS:
Die “SECURITY”-Kontrollleuchte wird beim
Starten des Motors ausgeschaltet.
Bereitschaftsmodus des Multifunktions-
displays
Wenn das Multifunktionsdisplay innerhalb
von 25 Sekunden nach Ausschalten des Mo-
tors keinen Impuls erhält, schaltet es ab und
geht in den Bereitschaftsmodus über. Nach
erneutem Anlassen des Motors kehren die
Anzeigen in ihren letzten Betriebszustand vor
Ausschalten des Multifunktionsdisplays zu-
rück, woraufhin das Multifunktionsdisplay be-
triebsbereit ist.
GJU35024Informationsanzeige
Die Informationsanzeige informiert über Be-
triebsbedingungen des Wasserfahrzeugs.
GJU31503Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die Ge-
schwindigkeit des Wasserfahrzeugs in Bezug
zur Wasseroberfläche an.
Durch Umschalten der Anzeigeeinheiten
kann die Geschwindigkeit in Kilometern pro
Stunde “km/h” oder Meilen pro Stunde “mph”
angezeigt werden.
1“SECURITY”-Kontrollleuchte
2 Wählknopf
3 Informationsanzeige
4 “L-MODE”-Kontrollleuchte
5 Warnleuchte “WARNING”
21345
1Drehzahlmesser
2 Geschwindigkeitsmesser
3 Betriebsstundenzähler/Spannungsmesser
4 Kraftstoffanzeige
5 Motor-Warnanzeige
6 Motortemperatur-Warnanzeige
7 Öldruck-Warnanzeige
8 Reserve-Warnanzeige
1234
8765
UF2M72G0.book Page 35 Thursday, July 5, 2012 3:45 PM

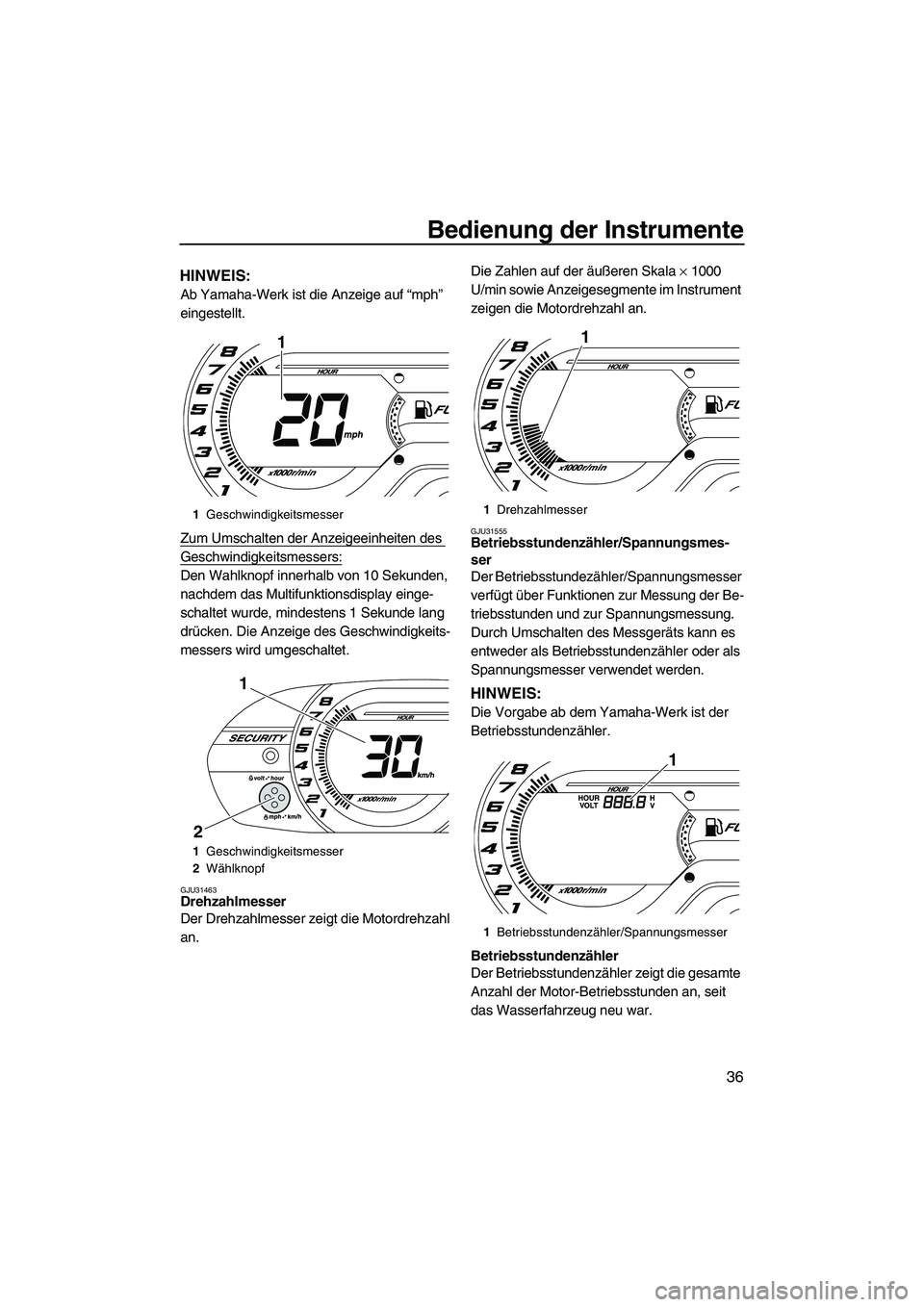

Bedienung der Instrumente
36
HINWEIS:
Ab Yamaha-Werk ist die Anzeige auf “mph”
eingestellt.
Zum Umschalten der Anzeigeeinheiten des
Geschwindigkeitsmessers:
Den Wahlknopf innerhalb von 10 Sekunden,
nachdem das Multifunktionsdisplay einge-
schaltet wurde, mindestens 1 Sekunde lang
drücken. Die Anzeige des Geschwindigkeits-
messers wird umgeschaltet.
GJU31463Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl
an.Die Zahlen auf der äußeren Skala
× 1000
U/min sowie Anzeigesegmente im Instrument
zeigen die Motordrehzahl an.
GJU31555Betriebsstundenzähler/Spannungsmes-
ser
Der Betriebsstundezähler/Spannungsmesser
verfügt über Funktionen zur Messung der Be-
triebsstunden und zur Spannungsmessung.
Durch Umschalten des Messgeräts kann es
entweder als Betriebsstundenzähler oder als
Spannungsmesser verwendet werden.
HINWEIS:
Die Vorgabe ab dem Yamaha-Werk ist der
Betriebsstundenzähler.
Betriebsstundenzähler
Der Betriebsstundenzähler zeigt die gesamte
Anzahl der Motor-Betriebsstunden an, seit
das Wasserfahrzeug neu war.
1 Geschwindigkeitsmesser
1 Geschwindigkeitsmesser
2 Wählknopf
1
1
2
1Drehzahlmesser
1 Betriebsstundenzähler/Spannungsmesser
1
1
UF2M72G0.book Page 36 Thursday, July 5, 2012 3:45 PM

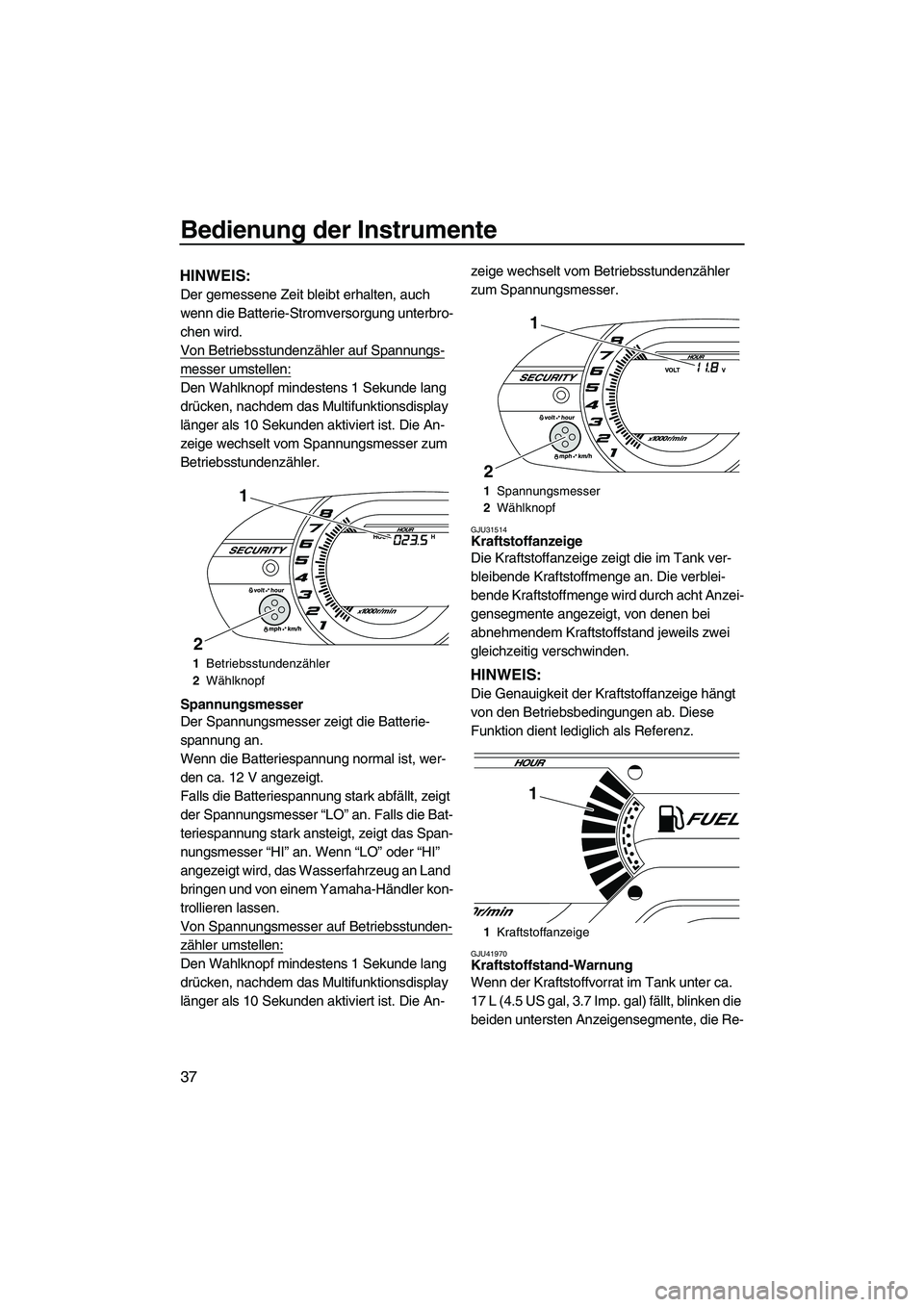

Bedienung der Instrumente
37
HINWEIS:
Der gemessene Zeit bleibt erhalten, auch
wenn die Batterie-Stromversorgung unterbro-
chen wird.
Von Betriebsstundenzähler auf Spannungs-
messer umstellen:
Den Wahlknopf mindestens 1 Sekunde lang
drücken, nachdem das Multifunktionsdisplay
länger als 10 Sekunden aktiviert ist. Die An-
zeige wechselt vom Spannungsmesser zum
Betriebsstundenzähler.
Spannungsmesser
Der Spannungsmesser zeigt die Batterie-
spannung an.
Wenn die Batteriespannung normal ist, wer-
den ca. 12 V angezeigt.
Falls die Batteriespannung stark abfällt, zeigt
der Spannungsmesser “LO” an. Falls die Bat-
teriespannung stark ansteigt, zeigt das Span-
nungsmesser “HI” an. Wenn “LO” oder “HI”
angezeigt wird, das Wasserfahrzeug an Land
bringen und von einem Yamaha-Händler kon-
trollieren lassen.
Von Spannungsmesser auf Betriebsstunden-
zähler umstellen:
Den Wahlknopf mindestens 1 Sekunde lang
drücken, nachdem das Multifunktionsdisplay
länger als 10 Sekunden aktiviert ist. Die An-zeige wechselt vom Betriebsstundenzähler
zum Spannungsmesser.
GJU31514Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Tank ver-
bleibende Kraftstoffmenge an. Die verblei-
bende Kraftstoffmenge wird durch acht Anzei-
gensegmente angezeigt, von denen bei
abnehmendem Kraftstoffstand jeweils zwei
gleichzeitig verschwinden.
HINWEIS:
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU41970Kraftstoffstand-Warnung
Wenn der Kraftstoffvorrat im Tank unter ca.
17 L (4.5 US gal, 3.7 Imp. gal) fällt, blinken die
beiden untersten Anzeigensegmente, die Re-
1
Betriebsstundenzähler
2 Wählknopf
1
2
1Spannungsmesser
2 Wählknopf
1 Kraftstoffanzeige
1
2
1
UF2M72G0.book Page 37 Thursday, July 5, 2012 3:45 PM

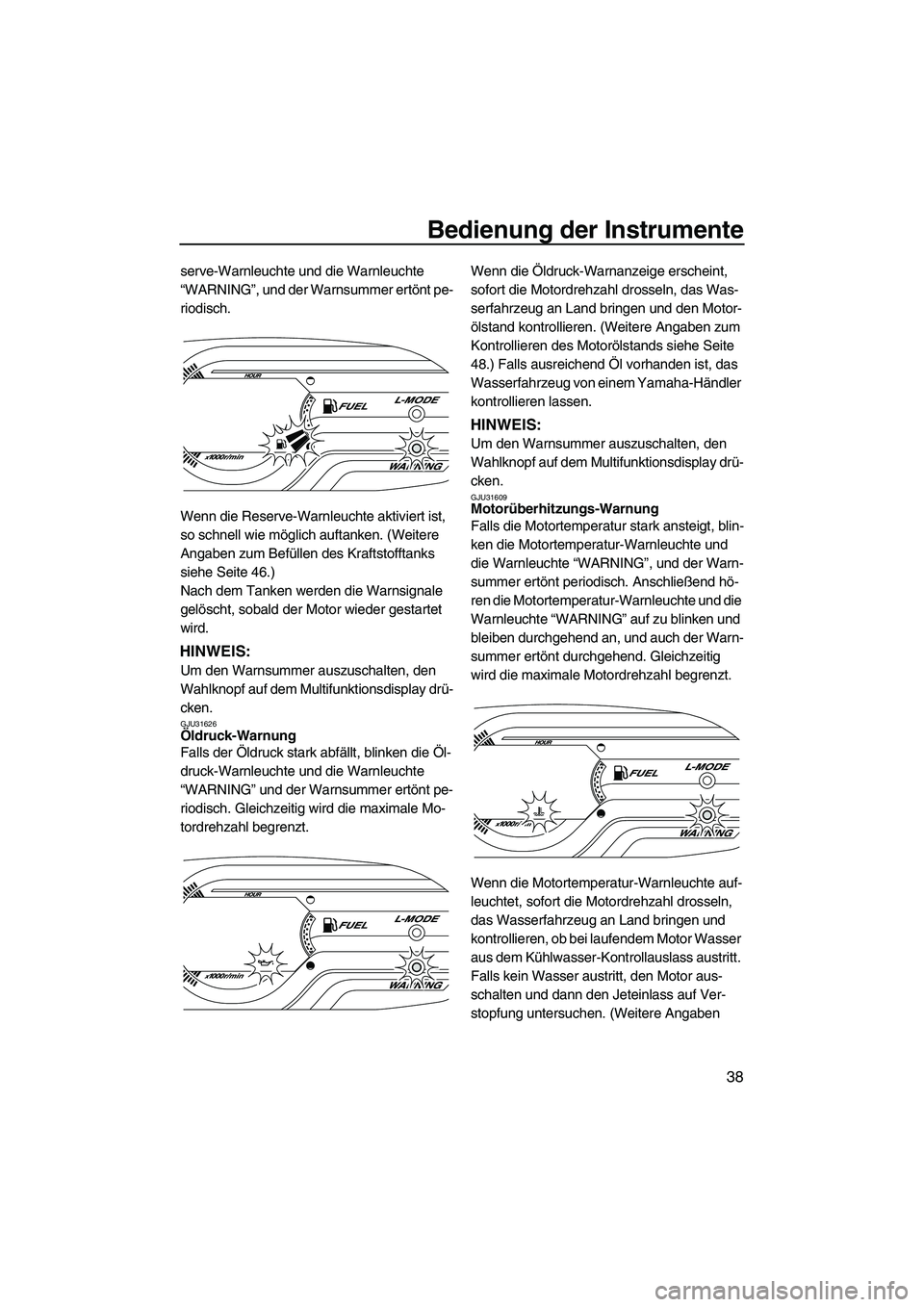

Bedienung der Instrumente
38
serve-Warnleuchte und die Warnleuchte
“WARNING”, und der Warnsummer ertönt pe-
riodisch.
Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Weitere
Angaben zum Befüllen des Kraftstofftanks
siehe Seite 46.)
Nach dem Tanken werden die Warnsignale
gelöscht, sobald der Motor wieder gestartet
wird.
HINWEIS:
Um den Warnsummer auszuschalten, den
Wahlknopf auf dem Multifunktionsdisplay drü-
cken.
GJU31626Öldruck-Warnung
Falls der Öldruck stark abfällt, blinken die Öl-
druck-Warnleuchte und die Warnleuchte
“WARNING” und der Warnsummer ertönt pe-
riodisch. Gleichzeitig wird die maximale Mo-
tordrehzahl begrenzt.Wenn die Öldruck-Warnanzeige erscheint,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor-
ölstand kontrollieren. (Weitere Angaben zum
Kontrollieren des Motorölstands siehe Seite
48.) Falls ausreichend Öl vorhanden ist, das
Wasserfahrzeug von einem Yamaha-Händler
kontrollieren lassen.
HINWEIS:
Um den Warnsummer auszuschalten, den
Wahlknopf auf dem Multifunktionsdisplay drü-
cken.
GJU31609Motorüberhitzungs-Warnung
Falls die Motortemperatur stark ansteigt, blin-
ken die Motortemperatur-Warnleuchte und
die Warnleuchte “WARNING”, und der Warn-
summer ertönt periodisch. Anschließend hö-
ren die Motortemperatur-Warnleuchte und die
Warnleuchte “WARNING” auf zu blinken und
bleiben durchgehend an, und auch der Warn-
summer ertönt durchgehend. Gleichzeitig
wird die maximale Motordrehzahl begrenzt.
Wenn die Motortemperatur-Warnleuchte auf-
leuchtet, sofort die Motordrehzahl drosseln,
das Wasserfahrzeug an Land bringen und
kontrollieren, ob bei laufendem Motor Wasser
aus dem Kühlwasser-Kontrollauslass austritt.
Falls kein Wasser austritt, den Motor aus-
schalten und dann den Jeteinlass auf Ver-
stopfung untersuchen. (Weitere Angaben
UF2M72G0.book Page 38 Thursday, July 5, 2012 3:45 PM
