2013 YAMAHA GRIZZLY 450 Notices Demploi (in French)

10-4
10
Fabricant/modèle:YFM450FAD CHENG SHIN/C-828
YFM450FAPD CHENG SHIN/C-828
YFM45FGD MAXXIS/MU13
YFM45FGPAD MAXXIS/MU13
YFM45FGPD MAXXIS/MU13
YFM45FGPHD MAXXIS/MU13Pneu arrière:Type:Sans chambre (Tubeless)
Taille: AT25 x 10-12
Fabricant/modèle:
YFM450FAD CHENG SHIN/C-828
YFM450FAPD CHENG SHIN/C-828
YFM45FGD MAXXIS/MU14
YFM45FGPAD MAXXIS/MU14
YFM45FGPD MAXXIS/MU14
YFM45FGPHD MAXXIS/MU14Charge:Charge maximale:210.0 kg (463 lb)
(Poids total du pilote, du chargement, des accessoires et
de la flèche d’attelage)Pression de gonflage (contrôlée les pneus froids):Recommandation:Avant:25.0 kPa (0.250 kgf/cm², 3.6 psi)
Arrière:
25.0 kPa (0.250 kgf/cm², 3.6 psi) Minimum:
Avant:
22.0 kPa (0.220 kgf/cm², 3.2 psi)
Arrière: 22.0 kPa (0.220 kgf/cm², 3.2 psi)
Roue avant:Type de roue:
YFM450FAD Roue emboutie
YFM450FAPD Roue emboutie
YFM45FGD Roue emboutie
YFM45FGPAD Roue coulée
YFM45FGPD Roue emboutie
YFM45FGPHD Roue emboutie
Taille de jante: 12 x 6.0ATRoue arrière:Type de roue:YFM450FAD Roue emboutie
YFM450FAPD Roue emboutie
YFM45FGD Roue emboutie
YFM45FGPAD Roue coulée
YFM45FGPD Roue emboutie
YFM45FGPHD Roue emboutie
Taille de jante:
12 x 7.5ATFrein avant:Type:Frein à disque
Commande:
À la main droite
Liquide de frein spécifié: DOT 4
U1CT62F0.book Page 4 Thursday, May 10, 2012 3:29 PM

10-5
10
Frein arrière:Type:Frein à disques multiples humides
Commande:
À la main gauche et au pied droitSuspension avant:Type:Double bras triangulaire
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue: 160 mm (6.3 in)Suspension arrière:Type:
Double bras triangulaire
Type de ressort/amortisseur: Ressort hélicoïdal / amortisseur hydraulique
Débattement de roue: 180 mm (7.1 in)Partie électrique:Système d’allumage:DC CDI
Système de charge: Alternateur avec rotor à aimantation permanenteBatterie:Modèle:YTX20L-BS
Voltage, capacité: 12 V, 18.0 Ah
Phare:Type d’ampoule:Ampoule au kryptonVoltage et wattage d’ampoule × quantité:Phare:
12 V, 30.0/30.0 W × 2
Feu arrière/stop: 12 V, 5.0/21.0 W × 1
Éclairage des instruments:
EL (électroluminescent)
Témoin du point mort: LED
Témoin de marche arrière: LED
Témoin d’alerte de la température du liquide de
refroidissement: LED
Témoin de stationnement:
LED
Indicateur de commande de transmission quatre roues
motrices/blocage du différentiel:
LCD
Témoin de la gamme haute: LED
Témoin de la gamme basse: LED
Témoin de blocage du différentiel:
LED
U1CT62F0.book Page 5 Thursday, May 10, 2012 3:29 PM

10-6
10
Témoin d’alerte de direction assistée EPS:YFM450FAPD 12 V, 1.7 W
YFM45FGPAD 12 V, 1.7 W
YFM45FGPD 12 V, 1.7 W
YFM45FGPHD 12 V, 1.7 WFusibles:Fusible principal:
30.0 A
Fusible du système EPS: YFM450FAPD 40.0 A
YFM45FGPAD 40.0 A
YFM45FGPD 40.0 A
YFM45FGPHD 40.0 A
Fusible de phare: 15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage: 10.0 A
Fusible de la prise pour accessoires à courant continu: 10.0 A
Fusible de sauvegarde:
YFM450FAD 10.0 A
YFM450FAPD 5.0 A
YFM45FGD 10.0 A
YFM45FGPAD 5.0 A
YFM45FGPD 5.0 A
YFM45FGPHD 5.0 A
Fusible du moteur du dispositif quatre roues motrices: 10.0 A
FBU30401Pour l’Europe uniquement
Les chiffres indiqués correspondent à des niveaux
d’émission qui ne sont pas nécessairement des ni-
veaux d’utilisation sûrs. Même s’il existe une corré-
lation entre les niveaux d’émission et d’exposition,
ces chiffres ne peuvent pas être utilisés pour déter-
miner si d’autres précautions sont nécessaires.
Les facteurs influençant le niveau réel d’exposition
de la main-d’œuvre incluent les caractéristiques
du lieu de travail, les autres sources sonores,
c’est-à-dire le nombre de machines, les autres pro-
cessus adjacents et la durée d’exposition aux
bruits d’un technicien. Le niveau d’exposition auto-
risé peut également varier d’un pays à l’autre. Ces
informations permettent toutefois à l’utilisateur de
la machine de mieux évaluer les risques et dan-
gers.
U1CT62F0.book Page 6 Thursday, May 10, 2012 3:29 PM

11-1
11
FBU26000
RENSEIGNEMENTS COMPLÉMENTAIRES
FBU28201Numéros d’identification Inscrire le numéro d’identification du véhicule, ainsi
que les codes figurant sur l’étiquette du modèle
aux emplacements prévus, pour référence lors de
la commande de pièces de rechange auprès d’un
concessionnaire Yamaha ou en cas de vol du VTT.
NUMÉRO D’IDENTIFICATION DU VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR L’ÉTI-

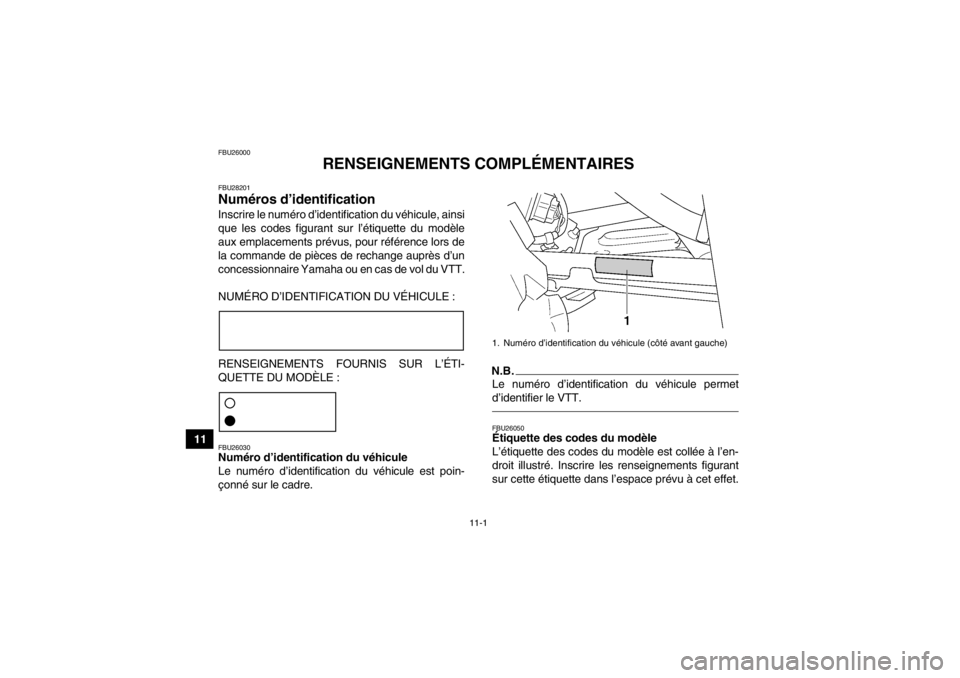

QUETTE DU MODÈLE :FBU26030Numéro d’identification du véhicule
Le numéro d’identification du véhicule est poin-
çonné sur le cadre.
N.B.Le numéro d’identification du véhicule permet
d’identifier le VTT.FBU26050Étiquette des codes du modèle
L’étiquette des codes du modèle est collée à l’en-
droit illustré. Inscrire les renseignements figurant
sur cette étiquette dans l’espace prévu à cet effet.1. Numéro d’identification du véhicule (côté avant gauche)
U1CT62F0.book Page 1 Thursday, May 10, 2012 3:29 PM

11-2
11
Ces renseignements seront nécessaires lors de la
commande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Étiquette des codes du modèleU1CT62F0.book Page 2 Thursday, May 10, 2012 3:29 PM

INDEX
AAccessoires et chargement ............................................ 6-7
Accessoires, prise ........................................................ 4-25
Amortisseurs avant et arrière, réglage ......................... 4-23
Arbre de direction, lubrification ..................................... 8-54
Avertisseur ..................................................................... 4-8BBarre stabilisatrice, contrôle des bagues ..................... 8-54
Batterie ......................................................................... 8-55
Bougie, contrôle ........................................................... 8-14CCâbles, contrôle et lubrification .................................... 8-50
Caches, dépose et repose ........................................... 8-10
Caractéristiques ........................................................... 10-1
Carburant .............................................................. 4-16, 5-4
Carburant, jauge de niveau ............................................ 4-6
Carburateur, réglage .................................................... 8-37
Commodos ..................................................................... 4-7
Commutateur de blocage du différentiel ...................... 4-10
Commutateur du mode de traction ................................. 4-9
Compartiments de rangement ...................................... 4-21
Conduite du VTT ............................................................ 7-1
Contacteur à clé ............................................................. 4-1
Contacteurs de feu stop ............................................... 8-50
Coupe-circuit du moteur ................................................. 4-7
Courroie trapézoïdale, bouchon de vidange du carter .......................................................................... 8-36
Courroie trapézoïdale, tube de vidange du conduit de refroidissement ..................................................... 8-36
DDémarrage, moteur chaud ............................................. 6-3
Démarreur ...................................................................... 4-7EÉclairage, commutateur général .................................... 4-7
Écran multifonction ......................................................... 4-5
Emplacement des éléments ........................................... 3-1
Emplacement des étiquettes .......................................... 1-1
Entretien du système antipollution, tableau ................... 8-3
Entretiens et graissages, tableau ................................... 8-5
EPS, témoin d’alerte (pour modèle à EPS) .................... 4-3
Étiquette des codes du modèle .................................... 11-1FFeu arrière/stop, remplacement d’une ampoule .......... 8-63
Filtre à air, nettoyage de l’élément ............................... 8-32
Frein arrière, levier et pédale ....................................... 4-14
Frein arrière, réglage du levier, de la garde de pédale
et de la hauteur de pédale ......................................... 8-43
Frein avant, contrôle de la garde du levier ................... 8-43
Frein avant, levier ......................................................... 4-14
Freins ........................................................................... 8-40
Freins avant et arrière .................................................... 5-4
Freins, changement du liquide ..................................... 8-42
Freins, contrôle des plaquettes et disques de friction ........................................................................ 8-40
Freins, contrôle du niveau du liquide ........................... 8-41
Fusées arrière, lubrification des pivots ......................... 8-54
Fusibles, remplacement ............................................... 8-57
U1CT62F0.book Page 1 Thursday, May 10, 2012 3:29 PM

HHuile de couple conique arrière ............................ 5-4, 8-21
Huile de différentiel ............................................... 5-4, 8-25
Huile moteur ................................................................... 5-4
Huile moteur et cartouche du filtre ............................... 8-17IIndicateur 4 RM/blocage du différentiel ......................... 4-4
Instruments, éclairage et commandes ........................... 5-8
Interrupteur d’annulation ................................................ 4-8JJoint de cardan d’arbre de transmission, lubrification ................................................................ 8-53LLevier des gaz ....................................................... 4-12, 5-5
Levier des gaz, réglage de la garde ............................. 8-39
Leviers de frein, contrôle et lubrification ...................... 8-51
Limiteur de vitesse ....................................................... 4-13
Liquide de refroidissement .................................... 5-4, 8-27MManuel du propriétaire et trousse de réparation ............ 8-2
Moteur, mise en marche à froid ..................................... 6-1NNettoyage ....................................................................... 9-1
Numéros d’identification ............................................... 11-1PPannes, diagnostic ....................................................... 8-66
Pannes, schémas de diagnostic .................................. 8-68
Pare-étincelles, nettoyage ........................................... 8-35
Pédale de frein, contrôle et lubrification ....................... 8-52
Phares, réglage du faisceau ........................................ 8-63
Phares, remplacement d’une ampoule ........................ 8-61
Pneus ............................................................................. 5-5 Porte-bagages arrière .................................................. 4-23
Porte-bagages avant ................................................... 4-23
RRégime de ralenti du moteur ....................................... 8-37
Remisage ....................................................................... 9-2
Réservoir de carburant, bouchon ................................ 4-15
Robinet de carburant ................................................... 4-18
Rodage du moteur ......................................................... 6-5
Roues, dépose ............................................................. 8-64
Roues, repose ............................................................. 8-65
Roulements de moyeu de roue, contrôle ..................... 8-52SSécurité .......................................................................... 2-1
Sélecteur de marche .................................................... 4-15
Sélecteur de marche et conduite en marche arrière ...... 6-3
Sélecteur de marche, réglage du câble de sécurité .... 8-40
Selle ............................................................................. 4-20
Soufflets d’essieu ......................................................... 8-49
Soupapes, jeu .............................................................. 8-39
Starter .......................................................................... 4-19
Stationnement ................................................................ 6-6
Stationnement en pente ................................................. 6-6TTémoin d’alerte du liquide de refroidissement ............... 4-3
Témoin de la gamme basse .......................................... 4-2
Témoin de la gamme haute ........................................... 4-2
Témoin de marche arrière ............................................. 4-3
Témoin de stationnement .............................................. 4-3
Témoin du point mort ..................................................... 4-2
Témoins et témoins d’alerte ........................................... 4-2VVéhicule, numéro d’identification ................................. 11-1
U1CT62F0.book Page 2 Thursday, May 10, 2012 3:29 PM

Visserie du châssis ........................................................ 5-8U1CT62F0.book Page 3 Thursday, May 10, 2012 3:29 PM
