2-4
2freinage. Tester les freins après avoir roulé dans
de l’eau. Si nécessaire, les actionner plusieurs
fois pour que le frottement sèche les garnitures.
●Toujours s’assurer qu’il n’y a pas d’obstacles ni
de personnes derrière le véhicule avant de rou-
ler en marche arrière. Démarrer lentement en
marche arrière une fois que la voie est libre.●Toujours utiliser les pneus de la taille et du type
spécifiés dans ce manuel.●Toujours maintenir la pression de gonflage des
pneus recommandée dans ce manuel.●Ne pas dépasser la capacité de charge détermi-
née pour le VTT. Le chargement doit être cor-
rectement distribué sur le véhicule et bien atta-
ché. Réduire la vitesse et suivre les instructions
données dans ce manuel pour transporter un
chargement ou tirer une remorque. Prévoir une
plus grande distance de freinage.●Ne pas utiliser le VTT dans l’obscurité sauf s’il
est équipé d’un phare en bon état de fonctionne-
ment. La conduite tout terrain est dangereuse
par nature et les pistes tout terrain ne sont pas
équipées de réverbères.●Ne jamais entretenir un VTT avant d’avoir maî-
trisé les techniques requises. Contacter un con-
cessionnaire VTT agréé pour connaître l’entre- tien de base du VTT. Certains travaux
d’entretien ne peuvent être effectués que par un
technicien certifié.
En cas d’accident 1. En cas de blessures graves, vous serez plus en sécurité en restant à côté du véhicule qui
peut vous protéger des autres pilotes. Selon
les blessures et votre position sur la piste,
vous devez décider s’il est préférable de vous
écarter de la piste. En cas de blessure à la
tête, au cou ou au dos ou si vous ne sentez
plus vos membres, ne bougez pas. Gardez
votre casque et ne faites aucun mouvement.
Restez couché à côté de votre véhicule et at-
tendez de l’aide.
2. Si les blessures sont moins graves et que vous pouvez marcher, écartez-vous de la
piste. Vérifiez si vous êtes blessé et appliquez
les premiers soins au besoin.
3. Si vos blessures sont légères, déplacez votre véhicule à l’écart de la piste pour éviter les col-
lisions avec d’autres pilotes. Vérifiez si vous
êtes blessé et appliquez les premiers soins au
besoin. Si vous êtes physiquement en mesure
d’utiliser votre véhicule, inspectez-le. Si le vé-
hicule est en bon état de marche et que vous
U1CT62F0.book Page 4 Thursday, May 10, 2012 3:29 PM

8-18
8
6. Si le niveau d’huile moteur ne se situe pas en-
tre l’extrémité de la jauge d’huile et le repère
de niveau maximum, ajouter de l’huile moteur
du type recommandé jusqu’au niveau spéci-
fié. ATTENTION : Bien s’assurer que le ni-
veau d’huile moteur est correct, sous
peine de risquer d’endommager le moteur.
[FCB00851]
7. Insérer la jauge dans l’orifice de remplissage, puis serrer le bouchon de remplissage d’huile
moteur.
8. Reposer le cache. Changement de l’huile moteur (avec ou sans
remplacement de la cartouche du filtre à huile)
1. Placer le VTT sur une surface de niveau.
2. Déposer le cache E. (Voir page 8-10.)
3. Mettre le moteur en marche et le faire chauffer pendant quelques minutes, puis le couper.
4. Placer un bac à vidange sous le moteur afin d’y recueillir l’huile usagée.
5. Retirer le bouchon de remplissage d’huile mo- teur, puis retirer la vis de vidange d’huile et
son joint afin de vidanger l’huile du carter mo-

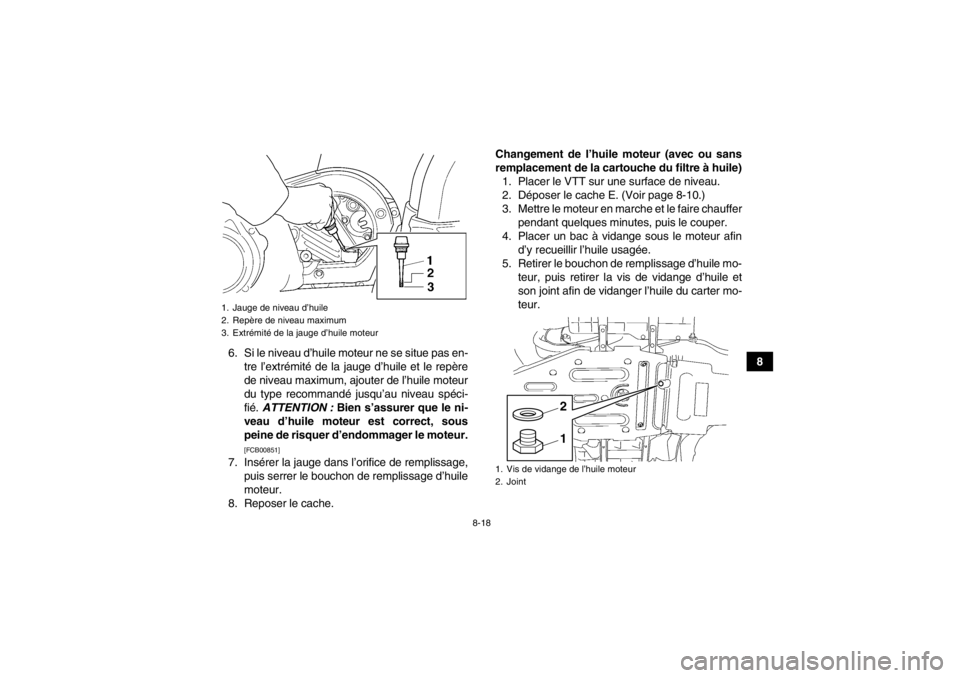

teur.1. Jauge de niveau d’huile
2. Repère de niveau maximum
3. Extrémité de la jauge d’huile moteur
1. Vis de vidange de l’huile moteur
2. Joint
12
U1CT62F0.book Page 18 Thursday, May 10, 2012 3:29 PM

8-22
8
changement de l’huile de couple conique arrière
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques.
Contrôle du niveau de l’huile de couple coni-
que arrière
1. Placer le VTT sur une surface de niveau.
2. Retirer le bouchon de remplissage de l’huile du couple conique arrière et son joint, puis vé-
rifier le niveau d’huile dans le carter de couple
conique. L’huile doit arriver jusqu’au bord de
l’orifice de remplissage. 3. Si l’huile n’atteint pas le bord de l’orifice de
remplissage, ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié.
4. Contrôler l’état du joint du bouchon de rem- plissage et le remplacer s’il est abîmé.
5. Remonter le bouchon de remplissage et son joint, puis serrer le bouchon au couple spéci-
fié.
Changement de l’huile de couple conique ar-
rière 1. Placer le VTT sur une surface de niveau.
2. Déposer le protège-carter et le protège-carter de couple conique après avoir retiré les vis.

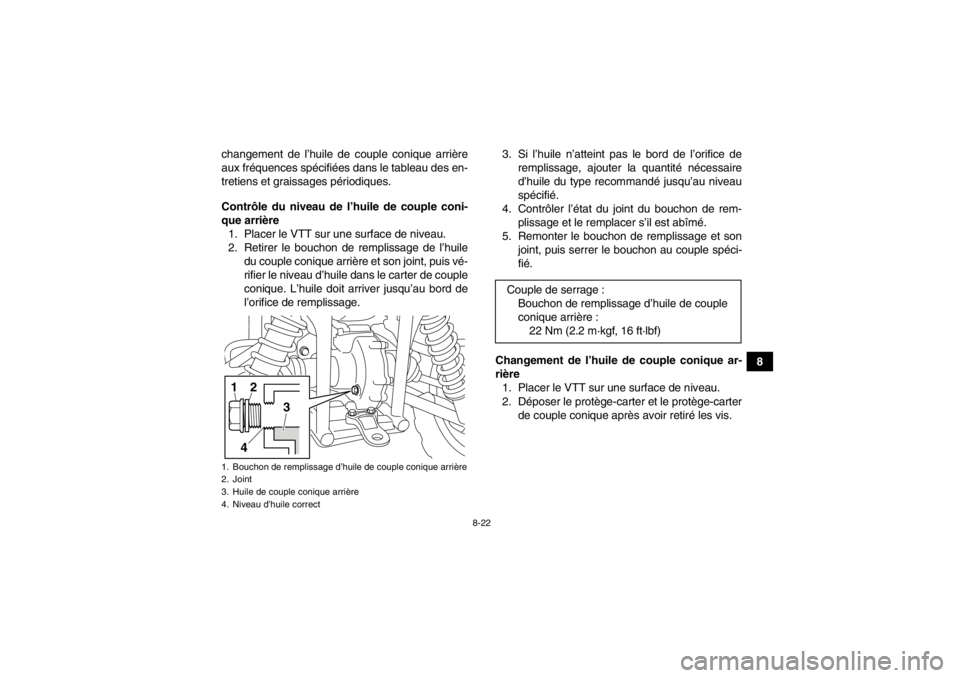

1. Bouchon de remplissage d’huile de couple conique arrière
2. Joint
3. Huile de couple conique arrière
4. Niveau d’huile correct1
2
3
4
Couple de serrage : Bouchon de remplissage d’huile de couple
conique arrière :22 Nm (2.2 m·kgf, 16 ft·lbf)
U1CT62F0.book Page 22 Thursday, May 10, 2012 3:29 PM

8-23
83. Placer un bac à vidange sous le carter de cou-
ple conique arrière afin d’y recueillir l’huile
usagée.
4. Retirer le bouchon de remplissage, la vis de vidange, ainsi que leur joint afin de vidanger
l’huile du carter de couple conique. 5. Monter la vis de vidange et un joint neuf, puis
serrer la vis au couple de serrage spécifié.
6. Remplir avec de l’huile de couple conique ar- rière du type spécifié jusqu’au bord de l’orifice
de remplissage, comme illustré.

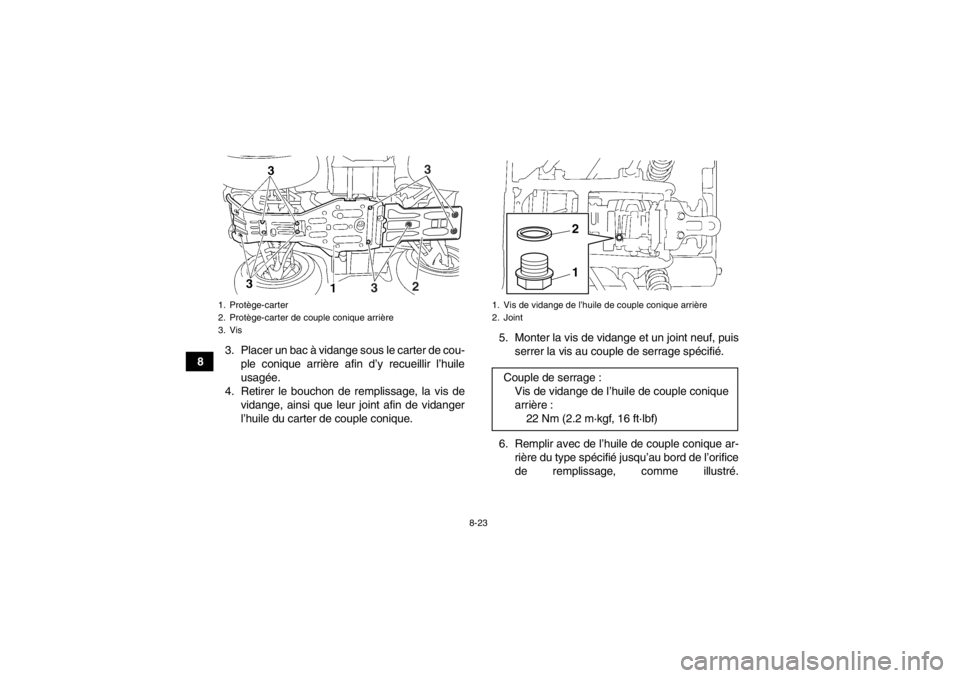

1. Protège-carter
2. Protège-carter de couple conique arrière
3. Vis
2
3 3
1. Vis de vidange de l’huile de couple conique arrière
2. JointCouple de serrage :
Vis de vidange de l’huile de couple conique
arrière :22 Nm (2.2 m·kgf, 16 ft·lbf)
12
U1CT62F0.book Page 23 Thursday, May 10, 2012 3:29 PM

8-25
810. Remettre le protège-carter et le protège-car-
ter de couple conique en place et les fixer à
l’aide des vis, puis serrer ces dernières à leur
couple spécifique.
FBU23426Huile de différentiel Il faut s’assurer avant chaque départ qu’il n’y a pas
de fuite d’huile au niveau du boîtier de différentiel.
Si une fuite est détectée, faire vérifier le VTT par un
concessionnaire Yamaha. Il faut en outre procéder
à la vérification du niveau et au changement de
l’huile de différentiel aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
Contrôle du niveau de l’huile de différentiel1. Placer le VTT sur une surface de niveau. 2. Retirer le bouchon de remplissage de l’huile
de différentiel et son joint, puis vérifier le ni-
veau d’huile dans le boîtier de différentiel.
L’huile doit arriver jusqu’au bord de l’orifice de
remplissage.
3. Si l’huile n’atteint pas le bord de l’orifice de remplissage, ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié.
4. Contrôler l’état du joint et le remplacer s’il est abîmé.
Couples de serrage :
Vis de protège-carter :7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de protège-carter de couple conique
arrière : 7 Nm (0.7 m·kgf, 5.1 ft·lbf)

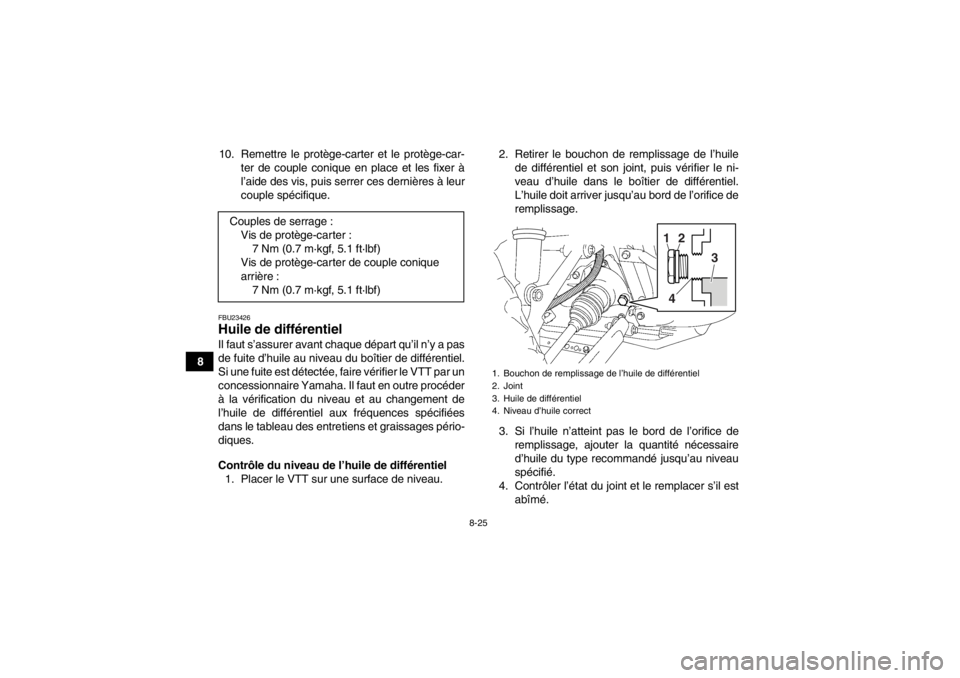

1. Bouchon de remplissage de l’huile de différentiel
2. Joint
3. Huile de différentiel
4. Niveau d’huile correct
1
2
3
4
U1CT62F0.book Page 25 Thursday, May 10, 2012 3:29 PM

8-26
8
5. Remonter le bouchon de remplissage et son
joint, puis serrer le bouchon au couple spéci-
fié.
Changement de l’huile de différentiel 1. Placer le VTT sur une surface de niveau.
2. Placer un bac à vidange sous le boîtier de dif- férentiel afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage, la vis de vidange de l’huile de différentiel, ainsi que leur
joint, afin de vidanger l’huile du boîtier de dif-
férentiel. 4. Monter la vis de vidange et son joint neuf, puis
serrer la vis au couple de serrage spécifié.
5. Remplir avec de l’huile de différentiel du type spécifié jusqu’au bord de l’orifice de remplis-
sage, comme illustré. ATTENTION : Ne pas
laisser pénétrer de corps étrangers dans le
boîtier de différentiel.
[FCB00411]
Couple de serrage : Bouchon de remplissage de l’huile de
différentiel :23 Nm (2.3 m·kgf, 17 ft·lbf)
1. Vis de vidange de l’huile de différentiel
2. JointCouple de serrage : Vis de vidange de l’huile de différentiel :9.8 Nm (0.98 m·kgf, 7.1 ft·lbf)
12
U1CT62F0.book Page 26 Thursday, May 10, 2012 3:29 PM

8-55
8
N.B.Recourir à une pompe à graisse en cas de pré-
sence d’un graisseur.FBU29189Batterie La batterie se trouve sous la selle. (Voir page
4-20.)
La batterie de ce véhicule est de type plomb-acide
à régulation par soupape (VRLA). Il n’est pas né-
cessaire de contrôler le niveau d’électrolyte ni
d’ajouter de l’eau distillée. Il convient toutefois de
contrôler la connexion des câbles de batterie et de
resserrer, si nécessaire.
AVERTISSEMENT
FWB02160L’électrolyte de batterie est extrêmement toxi-
que, car l’acide sulfurique qu’il contient peut
causer de graves brûlures. Éviter tout contact
avec la peau, les yeux ou les vêtements. Tou-
jours se protéger les yeux lors de travaux à
proximité de batteries.Antidote :
EXTERNE : rincer abondamment à l’eau cou-
rante.
INTERNE : boire une grande quantité d’eau ou
de lait. Avaler ensuite du lait de magnésie, un
œuf battu ou de l’huile végétale. Consulter im-
médiatement un médecin.
YEUX : rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Te-
nir les batteries à l’écart de toute source d’étin-
celles et de flammes. Ne pas fumer à proximité
d’une batterie. Ventiler lors de la charge ou de
l’utilisation dans une pièce fermée.
TENIR HORS DE LA PORTÉE DES ENFANTS.
ATTENTIONFCB00620Ne jamais enlever le capuchon d’étanchéité
des éléments de la batterie, sous peine d’en-
dommager la batterie de façon irréversible.Dépose de la batterie
1. Déposer la selle. (Voir page 4-20.)
2. Déposer la plaque de fixation de la batterie après avoir retiré les vis.
Lubrifiant recommandé :
Graisse à base de savon au lithium
U1CT62F0.book Page 55 Thursday, May 10, 2012 3:29 PM

8-56
8
3. Débrancher d’abord le câble négatif de la bat-
terie, puis le câble positif en retirant leur vis.
ATTENTION : Avant de déposer la batterie,
s’assurer d’avoir coupé le contact et
d’avoir débranché le câble négatif avant le
câble positif.
[FCB01001]
4. Retirer la batterie de son logement. Charge de la batterie
Confier la charge de la batterie à un concession-
naire Yamaha dès que possible si elle semble être
déchargée. Ne pas oublier qu’une batterie se dé-
charge plus rapidement si le véhicule est équipé
d’accessoires électriques.
ATTENTIONFCB00931Recourir à un chargeur spécial à tension cons-
tante pour charger les batteries de type plomb-
acide à régulation par soupape (VRLA). L’utili-
sation d’un chargeur de batterie conventionnel
endommagera la batterie.Entreposage de la batterie●Si le VTT doit rester inutilisé pendant plus d’un
mois, déposer la batterie, la recharger complète-
ment et la ranger dans un endroit frais et sec.●Quand la batterie est remisée pour plus de deux
mois, il convient de la contrôler au moins une
fois par mois et de la recharger quand néces-
saire.

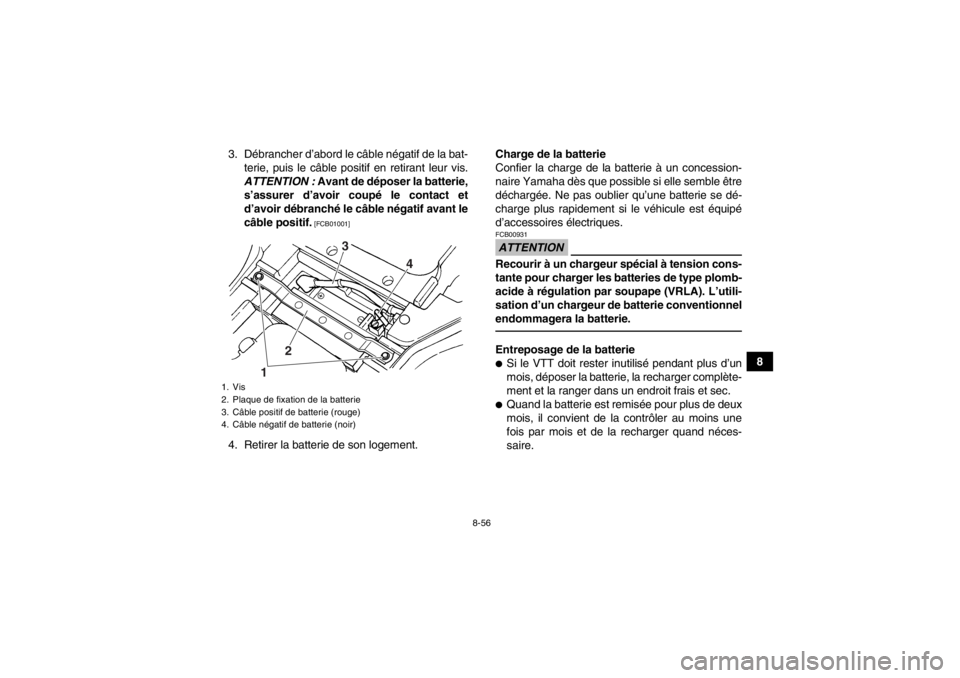

1. Vis
