2013 YAMAHA FZS Manual de utilização (in Portuguese)

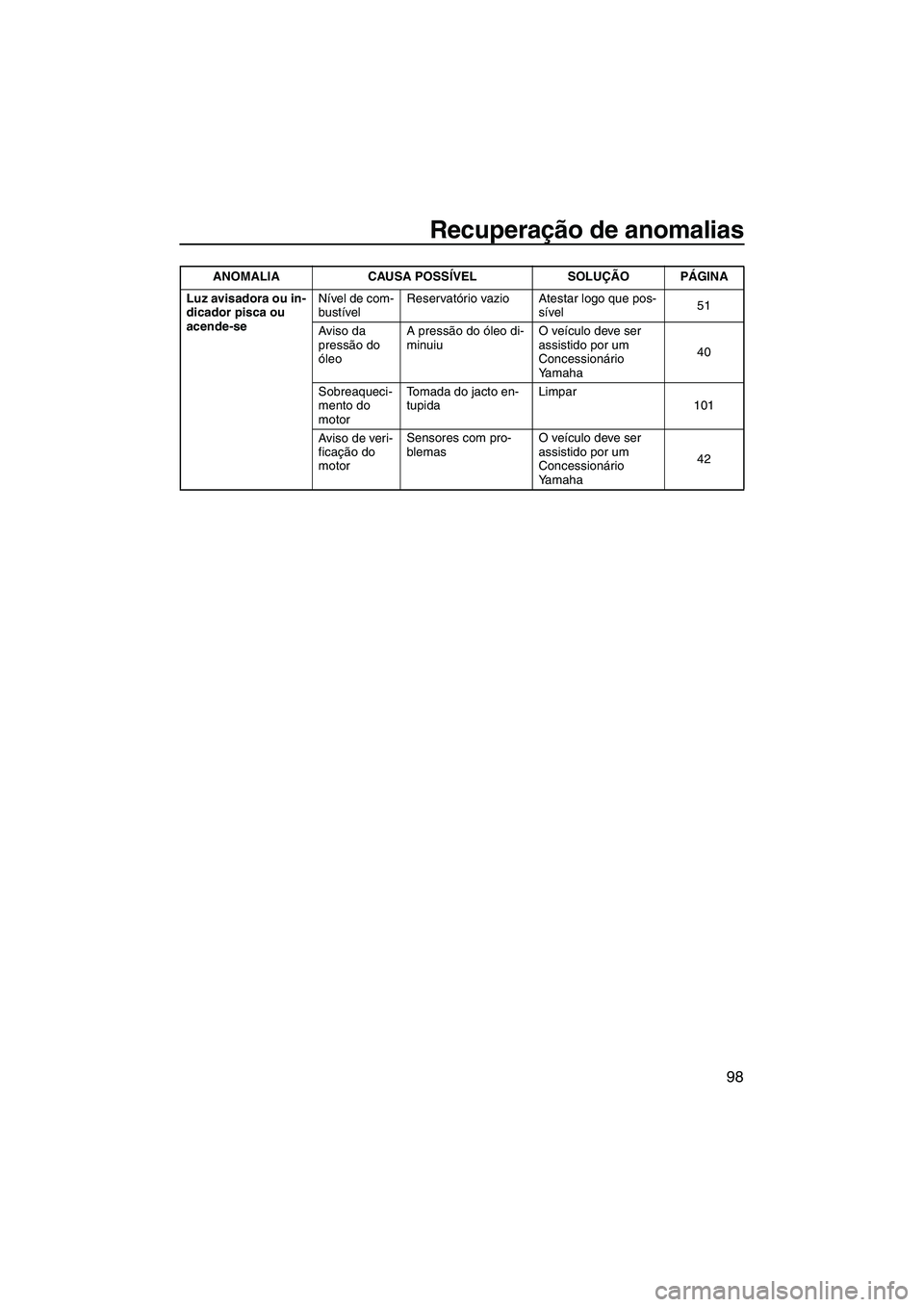

Recuperação de anomalias
98
Luz avisadora ou in-
dicador pisca ou
acende-seNível de com-
bustível
Reservatório vazio Atestar logo que pos-
sível 51
Aviso da
pressão do
óleo A pressão do óleo di-
minuiu
O veículo deve ser
assistido por um
Concessionário
Yamaha 40
Sobreaqueci-
mento do
motor Tomada do jacto en-
tupida
Limpar
101
Aviso de veri-
ficação do
motor Sensores com pro-
blemas
O veículo deve ser
assistido por um
Concessionário
Yamaha 42
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF2C74P0.book Page 98 Wednesday, August 1, 2012 2:18 PM

Recuperação de anomalias
99
O veículo está lento
ou perde potênciaAlavanca do
selector do
sentido de
marchaNão está completa-
mente engrenada na
posição de marcha
avante Empurrar a alavanca
para a frente até pa-
rar
34
Modo de fun-
cionamento
do veículo
aquático Modo de baixas rota-
ções activado
Desactivar modo de
baixas rotações
36
Cavitação Tomada do jacto en- tupida Limpar
101
Turbina danificada ou
desgastada O veículo deve ser
assistido por um
Concessionário
Yamaha 101
Aviso de so-
breaqueci-
mento do
motor Comando de redução
da velocidade do mo-
tor activado
Limpar tomada do
jacto e deixar arrefe-
cer o motor
41
Aviso da
pressão do
óleo Comando de redução
da velocidade do mo-
tor activado Adicionar óleo
40
Vela de igni-
ção Suja ou defeituosa O veículo deve ser
assistido por um
Concessionário
Yamaha —
Classe térmica ina-
dequada O veículo deve ser
assistido por um
Concessionário
Yamaha —
Folga incorrecta O veículo deve ser assistido por um
Concessionário
Yamaha —
Cachimbo
das velas de
ignição Desligado ou desa-
pertado
O veículo deve ser
assistido por um
Concessionário
Yamaha —
Cablagem
eléctrica Ligação desapertada O veículo deve ser
assistido por um
Concessionário
Yamaha —
Combustível Estagnado ou com sujidade O veículo deve ser
assistido por um
Concessionário
Yamaha —
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF2C74P0.book Page 99 Wednesday, August 1, 2012 2:18 PM

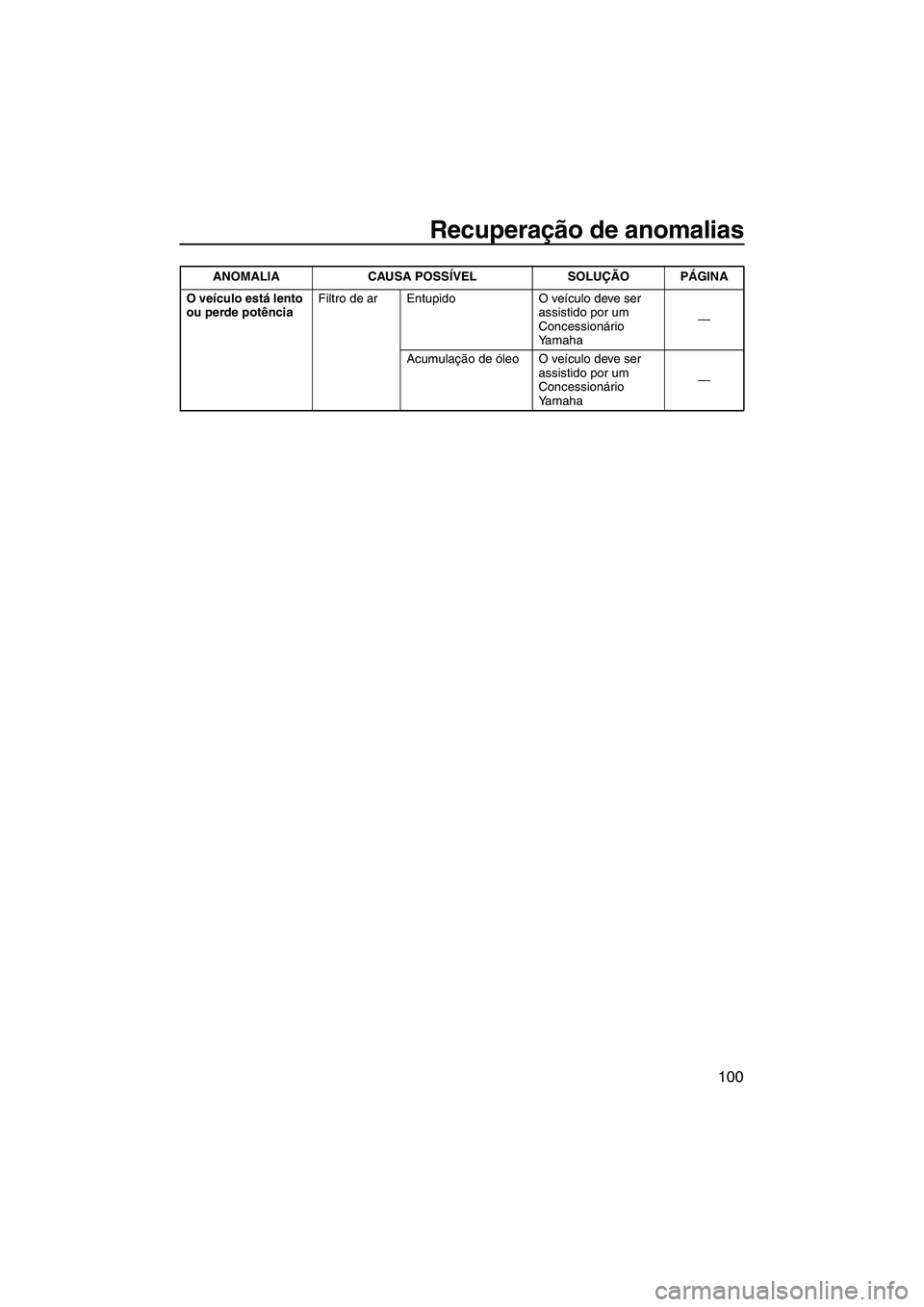

Recuperação de anomalias
100
O veículo está lento
ou perde potênciaFiltro de ar Entupido O veículo deve ser
assistido por um
Concessionário
Yamaha—
Acumulação de óleo O veículo deve ser assistido por um
Concessionário
Yamaha —
ANOMALIA CAUSA POSSÍVEL SOLUÇÃO PÁGINA
UF2C74P0.book Page 100 Wednesday, August 1, 2012 2:18 PM

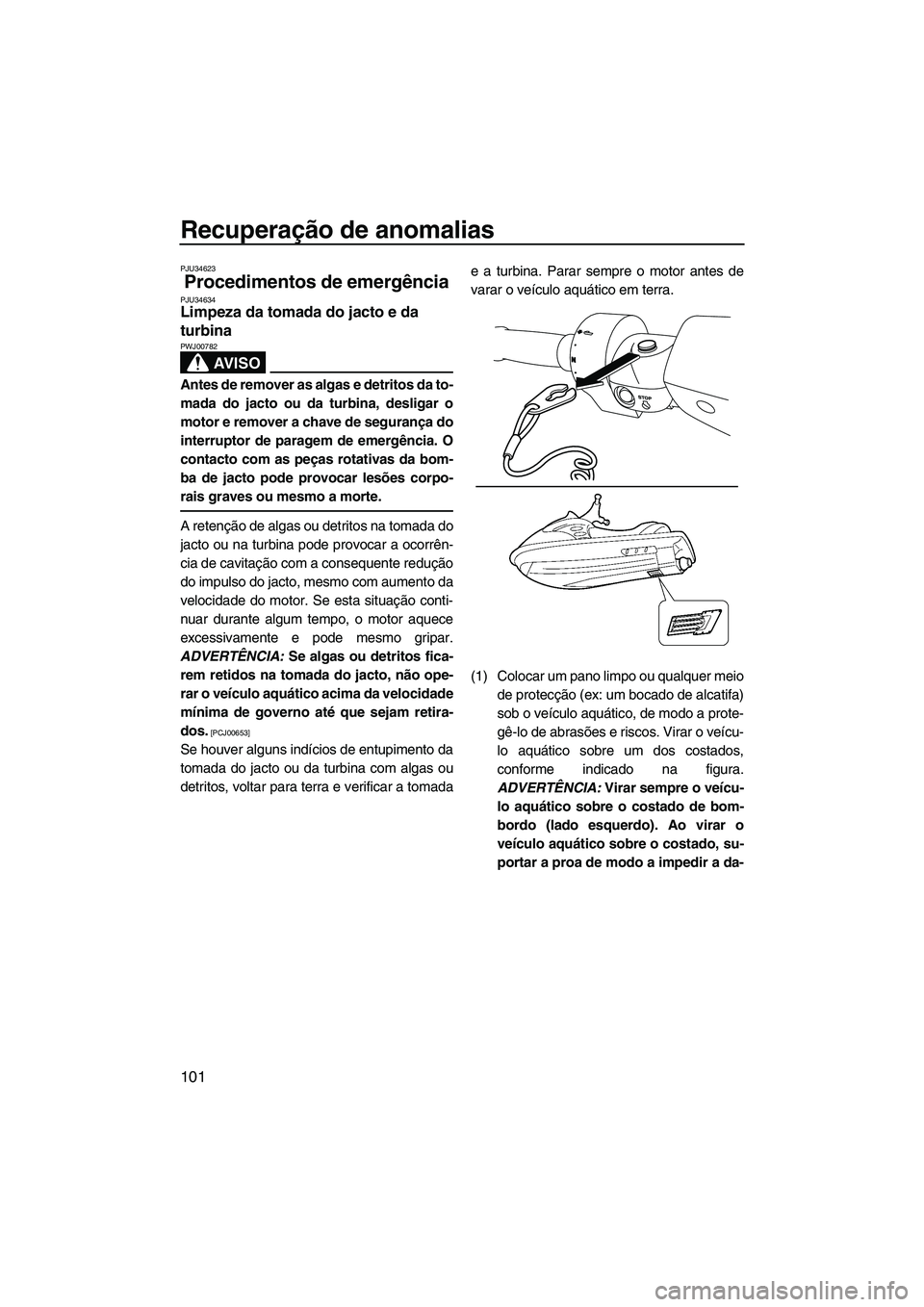

Recuperação de anomalias
101
PJU34623
Procedimentos de emergência PJU34634Limpeza da tomada do jacto e da
turbina
AV I S O
PWJ00782
Antes de remover as algas e detritos da to-
mada do jacto ou da turbina, desligar o
motor e remover a chave de segurança do
interruptor de paragem de emergência. O
contacto com as peças rotativas da bom-
ba de jacto pode provocar lesões corpo-
rais graves ou mesmo a morte.
A retenção de algas ou detritos na tomada do
jacto ou na turbina pode provocar a ocorrên-
cia de cavitação com a consequente redução
do impulso do jacto, mesmo com aumento da
velocidade do motor. Se esta situação conti-
nuar durante algum tempo, o motor aquece
excessivamente e pode mesmo gripar.
ADVERTÊNCIA: Se algas ou detritos fica-
rem retidos na tomada do jacto, não ope-
rar o veículo aquático acima da velocidade
mínima de governo até que sejam retira-
dos.
[PCJ00653]
Se houver alguns indícios de entupimento da
tomada do jacto ou da turbina com algas ou
detritos, voltar para terra e verificar a tomada e a turbina. Parar sempre o motor antes de
varar o veículo aquático em terra.
(1) Colocar um pano limpo ou qualquer meio
de protecção (ex: um bocado de alcatifa)
sob o veículo aquático, de modo a prote-
gê-lo de abrasões e riscos. Virar o veícu-
lo aquático sobre um dos costados,
conforme indicado na figura.
ADVERTÊNCIA: Virar sempre o veícu-
lo aquático sobre o costado de bom-
bordo (lado esquerdo). Ao virar o
veículo aquático sobre o costado, su-
portar a proa de modo a impedir a da-
UF2C74P0.book Page 101 Wednesday, August 1, 2012 2:18 PM

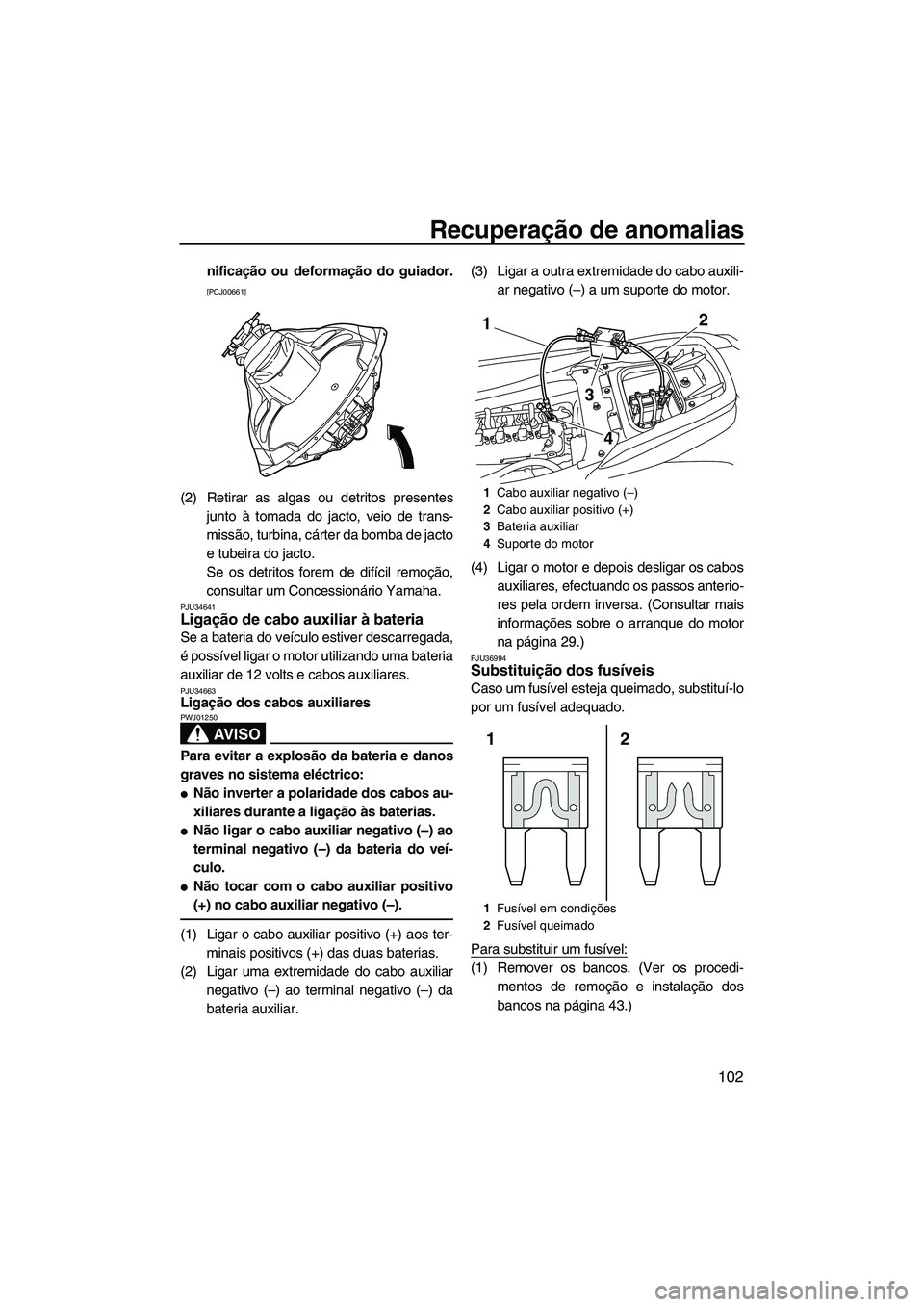

Recuperação de anomalias
102
nificação ou deformação do guiador.
[PCJ00661]
(2) Retirar as algas ou detritos presentesjunto à tomada do jacto, veio de trans-
missão, turbina, cárter da bomba de jacto
e tubeira do jacto.
Se os detritos forem de difícil remoção,
consultar um Concessionário Yamaha.
PJU34641Ligação de cabo auxiliar à bateria
Se a bateria do veículo estiver descarregada,
é possível ligar o motor utilizando uma bateria
auxiliar de 12 volts e cabos auxiliares.
PJU34663Ligação dos cabos auxiliares
AV I S O
PWJ01250
Para evitar a explosão da bateria e danos
graves no sistema eléctrico:
●Não inverter a polaridade dos cabos au-
xiliares durante a ligação às baterias.
●Não ligar o cabo auxiliar negativo (–) ao
terminal negativo (–) da bateria do veí-
culo.
●Não tocar com o cabo auxiliar positivo
(+) no cabo auxiliar negativo (–).
(1) Ligar o cabo auxiliar positivo (+) aos ter-minais positivos (+) das duas baterias.
(2) Ligar uma extremidade do cabo auxiliar negativo (–) ao terminal negativo (–) da
bateria auxiliar. (3) Ligar a outra extremidade do cabo auxili-
ar negativo (–) a um suporte do motor.
(4) Ligar o motor e depois desligar os cabos auxiliares, efectuando os passos anterio-
res pela ordem inversa. (Consultar mais
informações sobre o arranque do motor
na página 29.)
PJU36994Substituição dos fusíveis
Caso um fusível esteja queimado, substituí-lo
por um fusível adequado.
Para substituir um fusível:
(1) Remover os bancos. (Ver os procedi-mentos de remoção e instalação dos
bancos na página 43.)
1Cabo auxiliar negativo (–)
2 Cabo auxiliar positivo (+)
3 Bateria auxiliar
4 Suporte do motor
1 Fusível em condições
2 Fusível queimado
2
3
1
4
2
1
UF2C74P0.book Page 102 Wednesday, August 1, 2012 2:18 PM

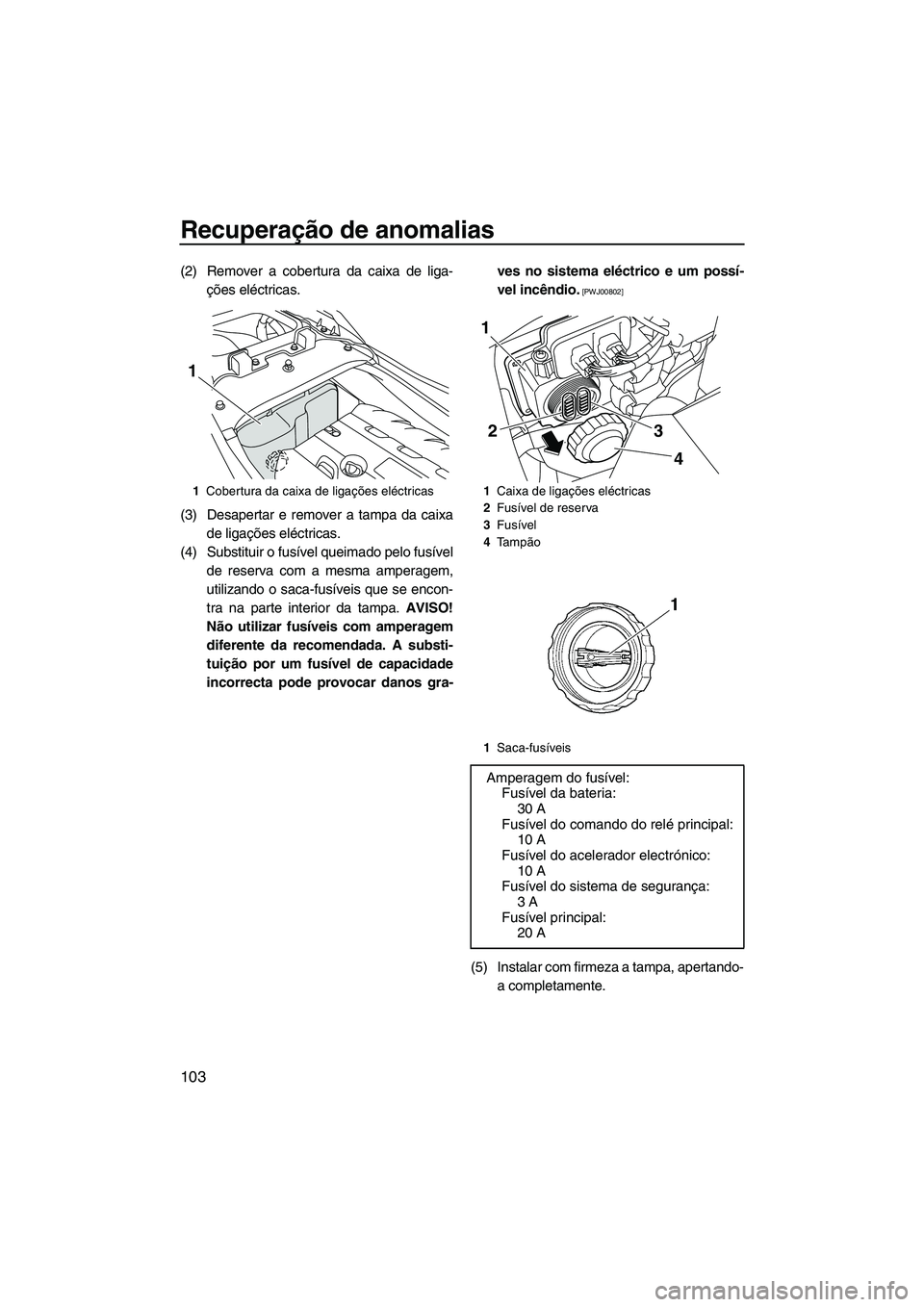

Recuperação de anomalias
103
(2) Remover a cobertura da caixa de liga-ções eléctricas.
(3) Desapertar e remover a tampa da caixa de ligações eléctricas.
(4) Substituir o fusível queimado pelo fusível de reserva com a mesma amperagem,
utilizando o saca-fusíveis que se encon-
tra na parte interior da tampa. AVISO!
Não utilizar fusíveis com amperagem
diferente da recomendada. A substi-
tuição por um fusível de capacidade
incorrecta pode provocar danos gra- ves no sistema eléctrico e um possí-
vel incêndio.
[PWJ00802]
(5) Instalar com firmeza a tampa, apertando-
a completamente.
1Cobertura da caixa de ligações eléctricas
1
1Caixa de ligações eléctricas
2 Fusível de reserva
3 Fusível
4 Tampão
1 Saca-fusíveis
Amperagem do fusível:
Fusível da bateria: 30 A
Fusível do comando do relé principal: 10 A
Fusível do acelerador electrónico:
10 A
Fusível do sistema de segurança: 3 A
Fusível principal: 20 A
3
2
4
1
UF2C74P0.book Page 103 Wednesday, August 1, 2012 2:18 PM

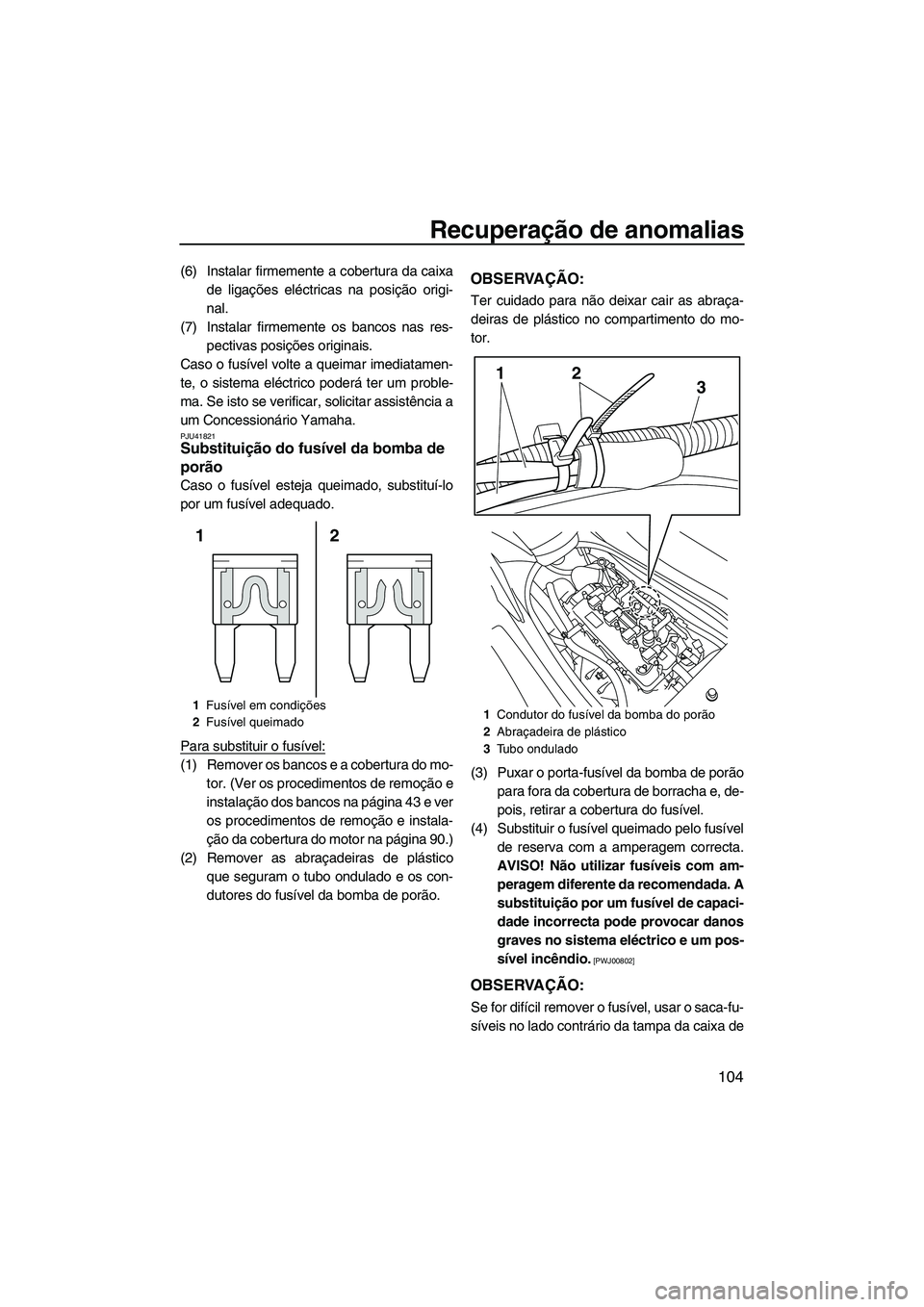

Recuperação de anomalias
104
(6) Instalar firmemente a cobertura da caixade ligações eléctricas na posição origi-
nal.
(7) Instalar firmemente os bancos nas res- pectivas posições originais.
Caso o fusível volte a queimar imediatamen-
te, o sistema eléctrico poderá ter um proble-
ma. Se isto se verificar, solicitar assistência a
um Concessionário Yamaha.
PJU41821Substituição do fusível da bomba de
porão
Caso o fusível esteja queimado, substituí-lo
por um fusível adequado.
Para substituir o fusível:
(1) Remover os bancos e a cobertura do mo- tor. (Ver os procedimentos de remoção e
instalação dos bancos na página 43 e ver
os procedimentos de remoção e instala-
ção da cobertura do motor na página 90.)
(2) Remover as abraçadeiras de plástico que seguram o tubo ondulado e os con-
dutores do fusível da bomba de porão.
OBSERVAÇÃO:
Ter cuidado para não deixar cair as abraça-
deiras de plástico no compartimento do mo-
tor.
(3) Puxar o porta-fusível da bomba de porãopara fora da cobertura de borracha e, de-
pois, retirar a cobertura do fusível.
(4) Substituir o fusível queimado pelo fusível de reserva com a amperagem correcta.
AVISO! Não utilizar fusíveis com am- peragem diferente da recomendada. A
substituição por um fusível de capaci-
dade incorrecta pode provocar danos
graves no sistema eléctrico e um pos-
sível incêndio.
[PWJ00802]
OBSERVAÇÃO:
Se for difícil remover o fusível, usar o saca-fu-
síveis no lado contrário da tampa da caixa de
1 Fusível em condições
2 Fusível queimado
2
1
1 Condutor do fusível da bomba do porão
2 Abraçadeira de plástico
3 Tubo ondulado
213
UF2C74P0.book Page 104 Wednesday, August 1, 2012 2:18 PM

Recuperação de anomalias
105
ligações eléctricas. (Ver informações sobre o
saca-fusíveis na página 102.)
(5) Instalar firmemente a cobertura do fusí-vel e, de seguida, colocar o porta-fusível
da bomba de porão na cobertura de bor-
racha.
(6) Segurar os condutores do fusível da bomba de porão e o tubo ondulado com
as abraçadeiras de plástico. (7) Instalar firmemente a cobertura do motor
e os bancos nas respectivas posições
originais.
Caso o fusível volte a queimar imediatamen-
te, o sistema eléctrico poderá ter um proble-
ma. Se isto se verificar, solicitar assistência a
um Concessionário Yamaha.
PJU34715Reboque do veículo
AV I S O
PWJ00811
●O operador da embarcação rebocadora
deve manter a velocidade mínima e evi-
tar tráfego ou obstáculos que possam
colocar em perigo o operador do veículo
aquático.
●O cabo de reboque deve ser suficiente-
mente longo para que o veículo aquático
não colida com a embarcação reboca-
dora em caso de abrandamento.
Se o veículo deixar de funcionar na água,
pode ser rebocado para terra.
Para rebocar o veículo:
Utilizar um cabo de reboque que tenha três
vezes o comprimento combinado da embar-
cação rebocadora e do veículo aquático.
(1) Prender firmemente o cabo de reboque ao olhal da proa do veículo aquático que
está a ser rebocado.
1Porta-fusível da bomba do porão
2 Cobertura do fusível
3 Fusível de reserva
4 Fusível
Amperagem do fusível:
Fusível da bomba do porão:3 A
1Condutor do fusível da bomba do porão
2 Abraçadeira de plástico
3 Tubo ondulado
4 Cobertura de borracha
21
43
213
4
1Olhal da proa
1
