Mantenimiento
97

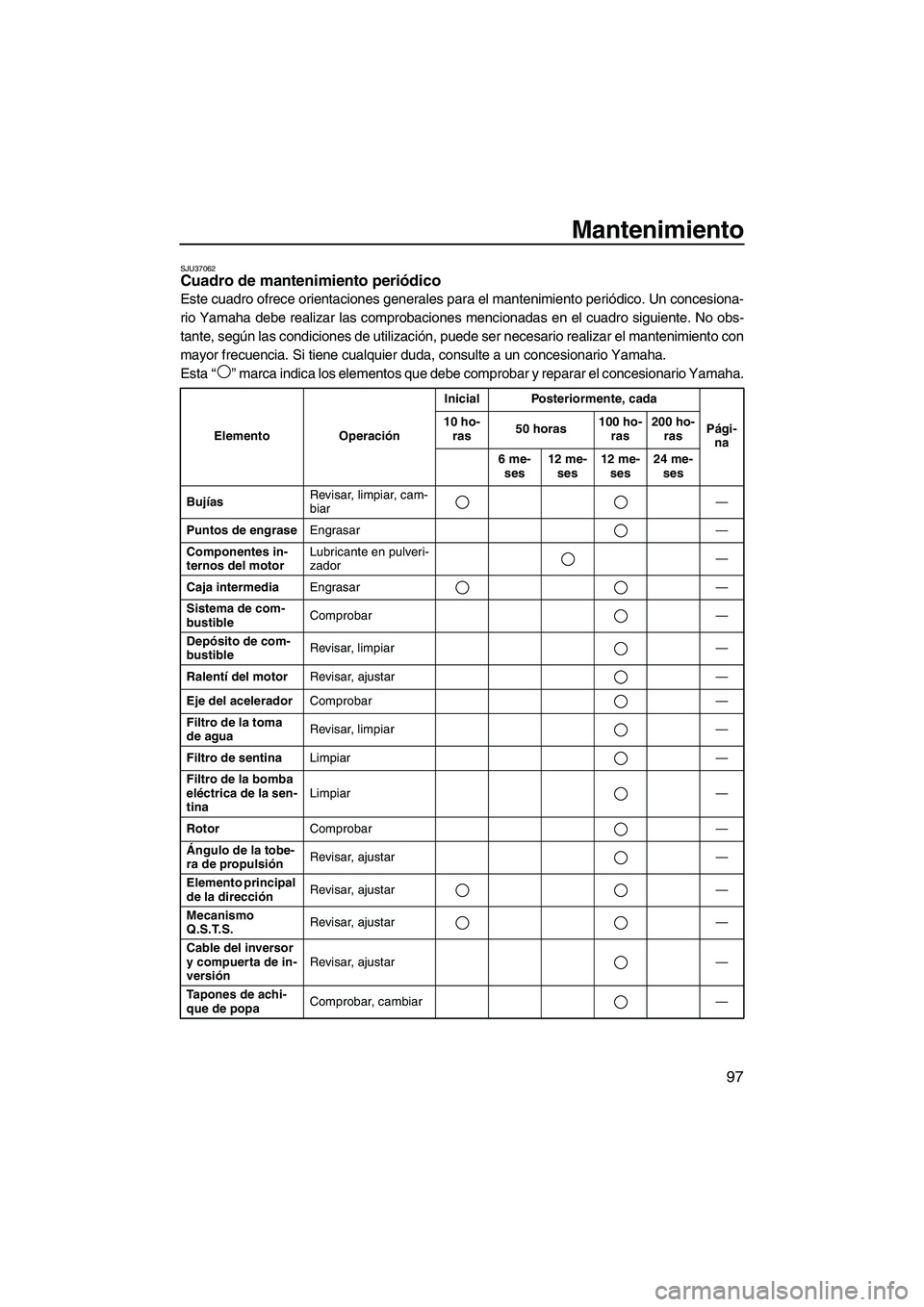

SJU37062Cuadro de mantenimiento periódico
Este cuadro ofrece orientaciones generales para el mantenimiento periódico. Un concesiona-
rio Yamaha debe realizar las comprobaciones mencionadas en el cuadro siguiente. No obs-
tante, según las condiciones de utilización, puede ser necesario realizar el mantenimiento con
mayor frecuencia. Si tiene cualquier duda, consulte a un concesionario Yamaha.
Esta “ ” marca indica los elementos que debe comprobar y reparar el concesionario Yamaha.
Elemento OperaciónInicial Posteriormente, cada
Pági-na
10 ho-
ras 50 horas
100 ho-
ras 200 ho-
ras
6 me- ses 12 me-
ses 12 me-
ses 24 me-
ses
Bujías Revisar, limpiar, cam-
biar
—
Puntos de engrase Engrasar —
Componentes in-
ternos del motor Lubricante en pulveri-
zador
—
Caja intermedia Engrasar —
Sistema de com-
bustible Comprobar
—
Depósito de com-
bustible Revisar, limpiar
—
Ralentí del motor Revisar, ajustar —
Eje del acelerador Comprobar —
Filtro de la toma
de agua Revisar, limpiar
—
Filtro de sentina Limpiar —
Filtro de la bomba
eléctrica de la sen-
tina Limpiar
—
Rotor Comprobar —
Ángulo de la tobe-
ra de propulsión Revisar, ajustar
—
Elemento principal
de la dirección Revisar, ajustar
—
Mecanismo
Q.S.T.S. Revisar, ajustar
—
Cable del inversor
y compuerta de in-
versión Revisar, ajustar
—
Tapones de achi-
que de popa Comprobar, cambiar
—
UF2T71S0.book Page 97 Friday, July 13, 2012 5:26 PM

Mantenimiento
98
SJU36942Aceite del motor y filtro
ADVERTENCIA
SWJ00340
Inmediatamente después de parar el mo-
tor, el aceite está muy caliente. El contacto
del aceite con el cuerpo o la ropa puede
provocar quemaduras.
PRECAUCIÓN
SCJ00991
No ponga el motor en marcha cuando la
cantidad de aceite en el depósito sea exce-
siva o insuficiente, pues el motor podría
averiarse.
Se recomienda efectuar el cambio de aceite
del motor y del filtro de aceite del motor en un
concesionario Yamaha. No obstante, si opta
por cambiar el aceite y el filtro usted mismo,
consulte a un concesionario Yamaha.
BateríaComprobar, cargar —
Acoplamiento de
goma Comprobar —
Bancada del mo-
tor Comprobar —
Tuercas y tornillos Comprobar —
Elemento del filtro
de aire Comprobar —
Aceite del motor Cambiar 98
Filtro de aceite Cambiar 98
Holgura de válvu-
las Revisar, ajustar —
Elemento
OperaciónInicial Posteriormente, cada
Pági-na
10 ho-
ras 50 horas 100 ho-
ras 200 ho-
ras
6 me- ses 12 me-
ses 12 me-
ses 24 me-
ses
UF2T71S0.book Page 98 Friday, July 13, 2012 5:26 PM

Especificaciones
99
SJU34542
Especificaciones
Capacidad de la moto de agua:
Número máximo de personas a bordo:3 persona
Carga máxima: 240 kg (530 lb)
Dimensiones:
Eslora:
3560 mm (140.2 in)
Manga: 1230 mm (48.4 in)
Puntal: 1230 mm (48.4 in)
Peso en seco: FX HO 373 kg (822 lb)
FX Cruiser HO 374 kg (825 lb)
Prestaciones:
Potencia máxima (según ISO 8665/SAE J1228):
132.4 kWa7600 r/min
Consumo máximo de combustible: 48.2 L/h (12.7 US gal/h, 10.6 Imp.gal/h)
Autonomía a todo gas: 1.45 hora
Velocidad mínima:
1300 ±100 r/min
Motor:
Tipo de motor:
DOHC de 4 tiempos refrigerado por líquido
Número de cilindros:
4
Cilindrada del motor: 1812 cm³
Diámetro y carrera: 86.0 × 78.0 mm (3.39 × 3.07 in)
Relación de compresión:
11.0 : 1
Holgura de las válvulas de admisión (en frío): 0.14–0.23 mm (0.0055–0.0091 in)
Holgura de las válvulas de escape (en frío): 0.28–0.37 mm (0.0110–0.0146 in)
Sistema de engrase:
Colector de aceite de lubricante en el cárter
Sistema de refrigeración: Agua
Sistema de arranque: Eléctrico
Sistema de encendido:
T.C.I. Bujía:
LFR6A
Distancia entre electrodos: 0.8–0.9 mm (0.031–0.035 in)
Capacidad de la batería:
12 V, 19 Ah
Sistema de carga: Magneto del volante
Grupo propulsor:
Sistema de propulsión:
Bomba de chorro
Tipo de bomba de chorro: Flujo axial, una etapa
Giro del rotor: En sentido contrario a las agujas del reloj
Ángulo de la tobera de propulsión: 24.0+24.0 °
Ángulo vertical de la tobera de propulsión:
-10, -5, 0, 5, 10 °
Gasolina y aceite:
Combustible recomendado:Gasolina normal sin plomo
Octanaje mínimo (PON):
86
Octanaje mínimo (RON): 90
Tipo de aceite de motor SAE recomendado: SAE 10W-30, 10W-40, 20W-40, 20W-50
Grado de aceite de motor API recomendado:
API SE, SF, SG, SH, SJ, SL
Capacidad total del depósito de combustible: 70 L (18.5 US gal, 15.4 Imp.gal)
Cantidad de aceite del motor con cambio de
filtro: 3.1 L (3.28 US qt, 2.73 Imp.qt)
Cantidad de aceite del motor sin cambio de filtro: 3.0 L (3.17 US qt, 2.64 Imp.qt)
Cantidad total de aceite del motor:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2T71S0.book Page 99 Friday, July 13, 2012 5:26 PM

Resolución de averías
100
SJU34561
Identificación de averías
Si le ocurre algún problema con la moto de agua, utilice este capítulo para identificar la posible
causa.
Si no puede encontrar la causa, consulte a un concesionario Yamaha.
SJU42351Cuadro de identificación de averías
Confirme la posible causa y la solución, y después consulte la página correspondiente.
PROBLEMAPOSIBLE CAUSA SOLUCIÓN PÁGINA
El motor no arranca
(el motor de arran-
que no gira) Sistema de
seguridad
YamahaEl sistema está blo-
queado
Desbloquear el siste-
ma
28
Interruptor de
paro de
emergencia
del motor La pinza no está co-
locada
Colocar la pinza
29
Fusible Fundido Cambiar el fusible y
comprobar el cablea-
do 105
Batería Descargada Cargarla90
Terminales flojos Apretarlos según sea necesario 90
Terminal corroído Limpiar o cambiar 90
Motor de
arranque Averiado
Hacerlo revisar en un
concesionario
Yamaha —
UF2T71S0.book Page 100 Friday, July 13, 2012 5:26 PM

Resolución de averías
101

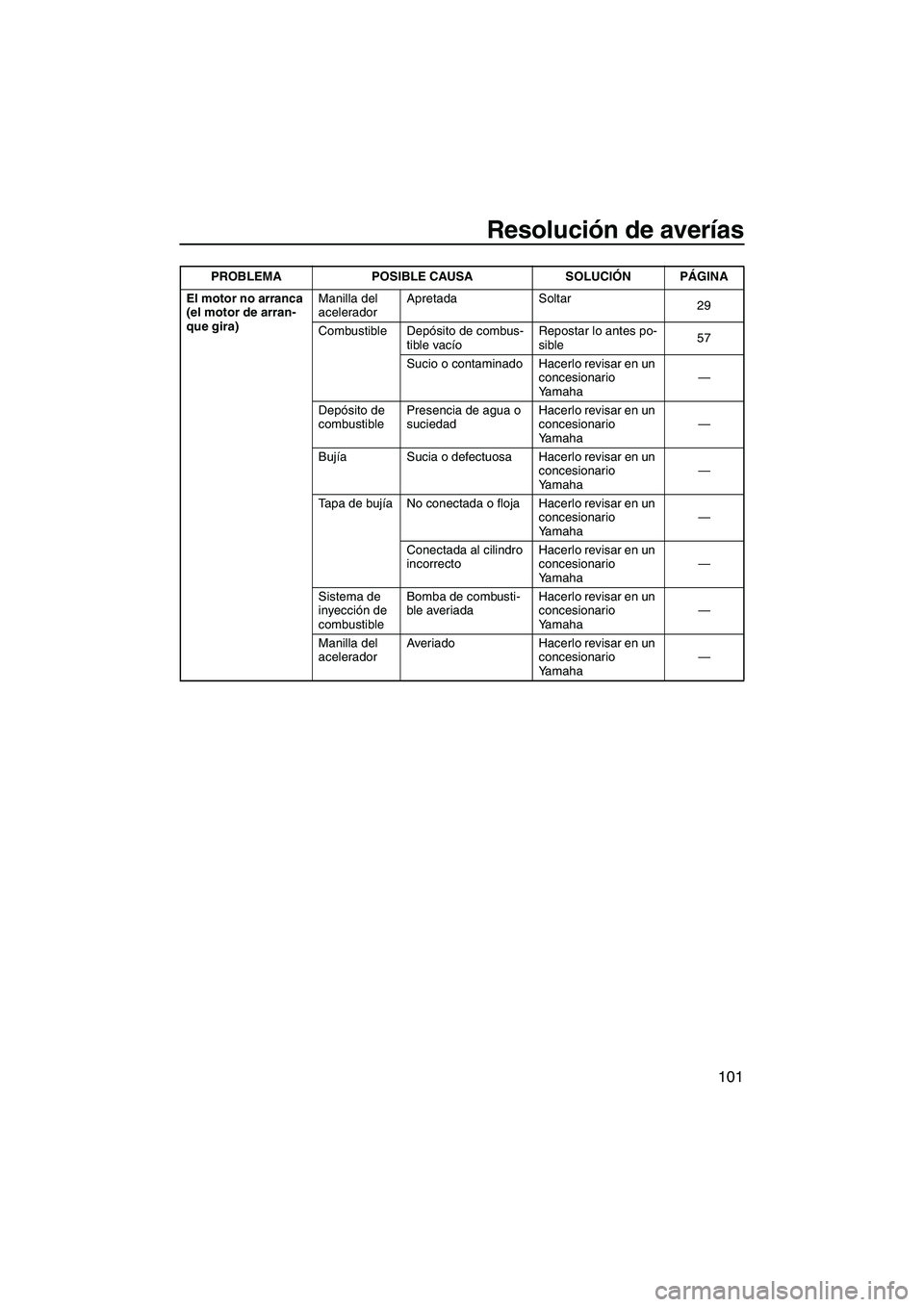

El motor no arranca
(el motor de arran-
que gira)Manilla del
acelerador
Apretada Soltar
29
Combustible Depósito de combus- tible vacío Repostar lo antes po-
sible
57
Sucio o contaminado Hacerlo revisar en un concesionario
Yamaha —
Depósito de
combustible Presencia de agua o
suciedad Hacerlo revisar en un
concesionario
Yamaha —
Bujía Sucia o defectuosa Hacerlo revisar en un concesionario
Yamaha—
Tapa de bujía No conectada o floja Hacerlo revisar en un concesionario
Yamaha—
Conectada al cilindro
incorrecto Hacerlo revisar en un
concesionario
Yamaha —
Sistema de
inyección de
combustible Bomba de combusti-
ble averiada
Hacerlo revisar en un
concesionario
Yamaha —
Manilla del
acelerador Averiado Hacerlo revisar en un
concesionario
Yamaha —
PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF2T71S0.book Page 101 Friday, July 13, 2012 5:26 PM

Resolución de averías
102
El motor funciona
de forma irregular o
se calaCombustible Depósito de combus-
tible vacío Repostar lo antes po-
sible
57
Sucio o contaminado Hacerlo revisar en un concesionario
Yamaha —
Depósito de
combustible Presencia de agua o
suciedad Hacerlo revisar en un
concesionario
Yamaha —
Bujía Sucia o defectuosa Hacerlo revisar en un concesionario
Yamaha—
Gama de temperatu-
ra incorrecta Hacerlo revisar en un
concesionario
Yamaha —
Distancia entre elec-
trodos incorrecta Hacerlo revisar en un
concesionario
Yamaha —
Tapa de bujía No conectada o floja Hacerlo revisar en un concesionario
Yamaha—
Agrietada, rota o da-
ñada Hacerlo revisar en un
concesionario
Yamaha —
Cableado
eléctrico Conexión suelta Hacerlo revisar en un
concesionario
Yamaha —
Sistema de
inyección de
combustible Inyectores averiados
u obstruidos
Hacerlo revisar en un
concesionario
Yamaha —
La luz de alarma o
indicador parpa-
dean o se encien-
den Alarma de ni-
vel de com-
bustible
Depósito de combus-
tible vacío
Repostar lo antes po-
sible 57
Alarma de
presión de
aceite Disminución de la
presión de aceite
Hacerlo revisar en un
concesionario
Yamaha 46
Alarma de re-
calentamien-
to del motor Toma de admisión del
chorro obstruida
Limpiar
104
Alarma de
comproba-
ción del mo-
tor Sensores averiados Hacerlo revisar en un
concesionario
Yamaha 47
PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF2T71S0.book Page 102 Friday, July 13, 2012 5:26 PM

Resolución de averías
103

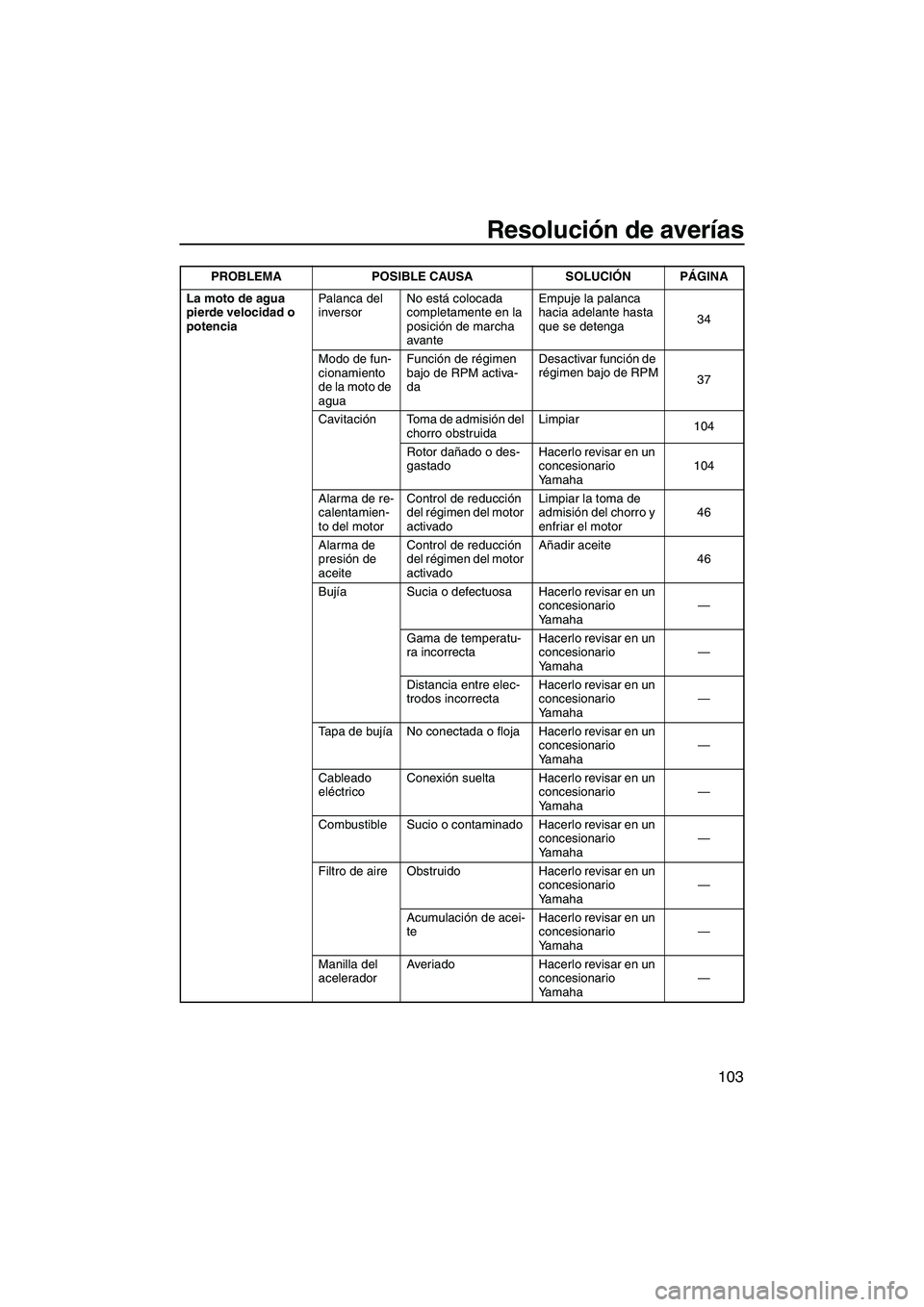

La moto de agua
pierde velocidad o
potenciaPalanca del
inversor
No está colocada
completamente en la
posición de marcha
avante Empuje la palanca
hacia adelante hasta
que se detenga
34
Modo de fun-
cionamiento
de la moto de
agua Función de régimen
bajo de RPM activa-
da
Desactivar función de
régimen bajo de RPM
37
Cavitación Toma de admisión del chorro obstruida Limpiar
104
Rotor dañado o des-
gastado Hacerlo revisar en un
concesionario
Yamaha 104
Alarma de re-
calentamien-
to del motor Control de reducción
del régimen del motor
activado Limpiar la toma de
admisión del chorro y
enfriar el motor
46
Alarma de
presión de
aceite Control de reducción
del régimen del motor
activado Añadir aceite
46
Bujía Sucia o defectuosa Hacerlo revisar en un concesionario
Yamaha—
Gama de temperatu-
ra incorrecta Hacerlo revisar en un
concesionario
Yamaha —
Distancia entre elec-
trodos incorrecta Hacerlo revisar en un
concesionario
Yamaha —
Tapa de bujía No conectada o floja Hacerlo revisar en un concesionario
Yamaha—
Cableado
eléctrico Conexión suelta Hacerlo revisar en un
concesionario
Yamaha —
Combustible Sucio o contaminado Hacerlo revisar en un concesionario
Yamaha—
Filtro de aire Obstruido Hacerlo revisar en un concesionario
Yamaha—
Acumulación de acei-
te Hacerlo revisar en un
concesionario
Yamaha —
Manilla del
acelerador Averiado Hacerlo revisar en un
concesionario
Yamaha —
PROBLEMA POSIBLE CAUSA SOLUCIÓN PÁGINA
UF2T71S0.book Page 103 Friday, July 13, 2012 5:26 PM

Resolución de averías
104
SJU34623

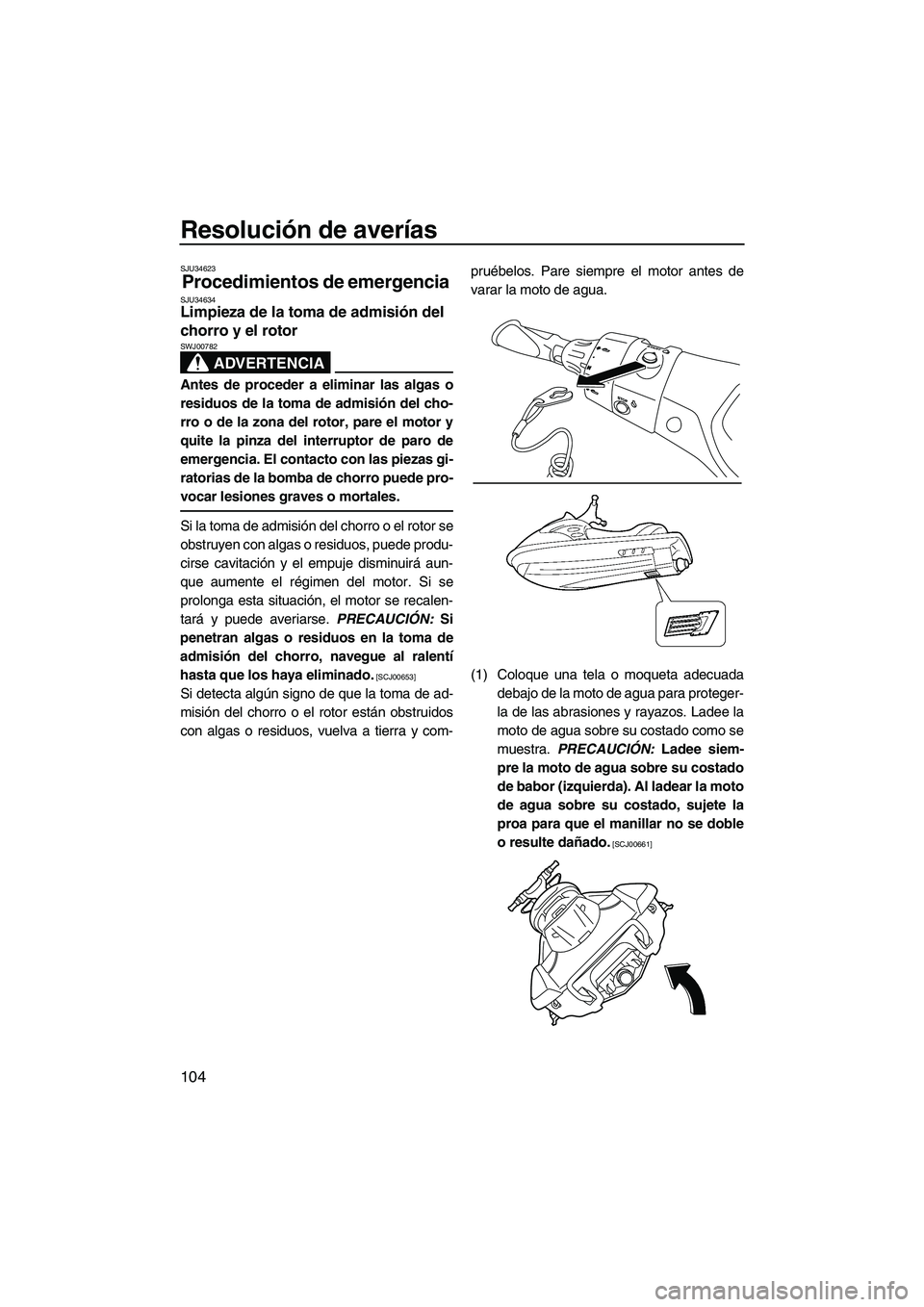

Procedimientos de emergencia SJU34634Limpieza de la toma de admisión del
chorro y el rotor
ADVERTENCIA
SWJ00782
Antes de proceder a eliminar las algas o
residuos de la toma de admisión del cho-
rro o de la zona del rotor, pare el motor y
quite la pinza del interruptor de paro de
emergencia. El contacto con las piezas gi-
ratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
Si la toma de admisión del chorro o el rotor se
obstruyen con algas o residuos, puede produ-
cirse cavitación y el empuje disminuirá aun-
que aumente el régimen del motor. Si se
prolonga esta situación, el motor se recalen-
tará y puede averiarse. PRECAUCIÓN: Si
penetran algas o residuos en la toma de
admisión del chorro, navegue al ralentí
hasta que los haya eliminado.
[SCJ00653]
Si detecta algún signo de que la toma de ad-
misión del chorro o el rotor están obstruidos
con algas o residuos, vuelva a tierra y com- pruébelos. Pare siempre el motor antes de
varar la moto de agua.
(1) Coloque una tela o moqueta adecuada
debajo de la moto de agua para proteger-
la de las abrasiones y rayazos. Ladee la
moto de agua sobre su costado como se
muestra. PRECAUCIÓN: Ladee siem-
pre la moto de agua sobre su costado
de babor (izquierda). Al ladear la moto
de agua sobre su costado, sujete la
proa para que el manillar no se doble
o resulte dañado.
[SCJ00661]
UF2T71S0.book Page 104 Friday, July 13, 2012 5:26 PM
