2013 YAMAHA FX HO CRUISER ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

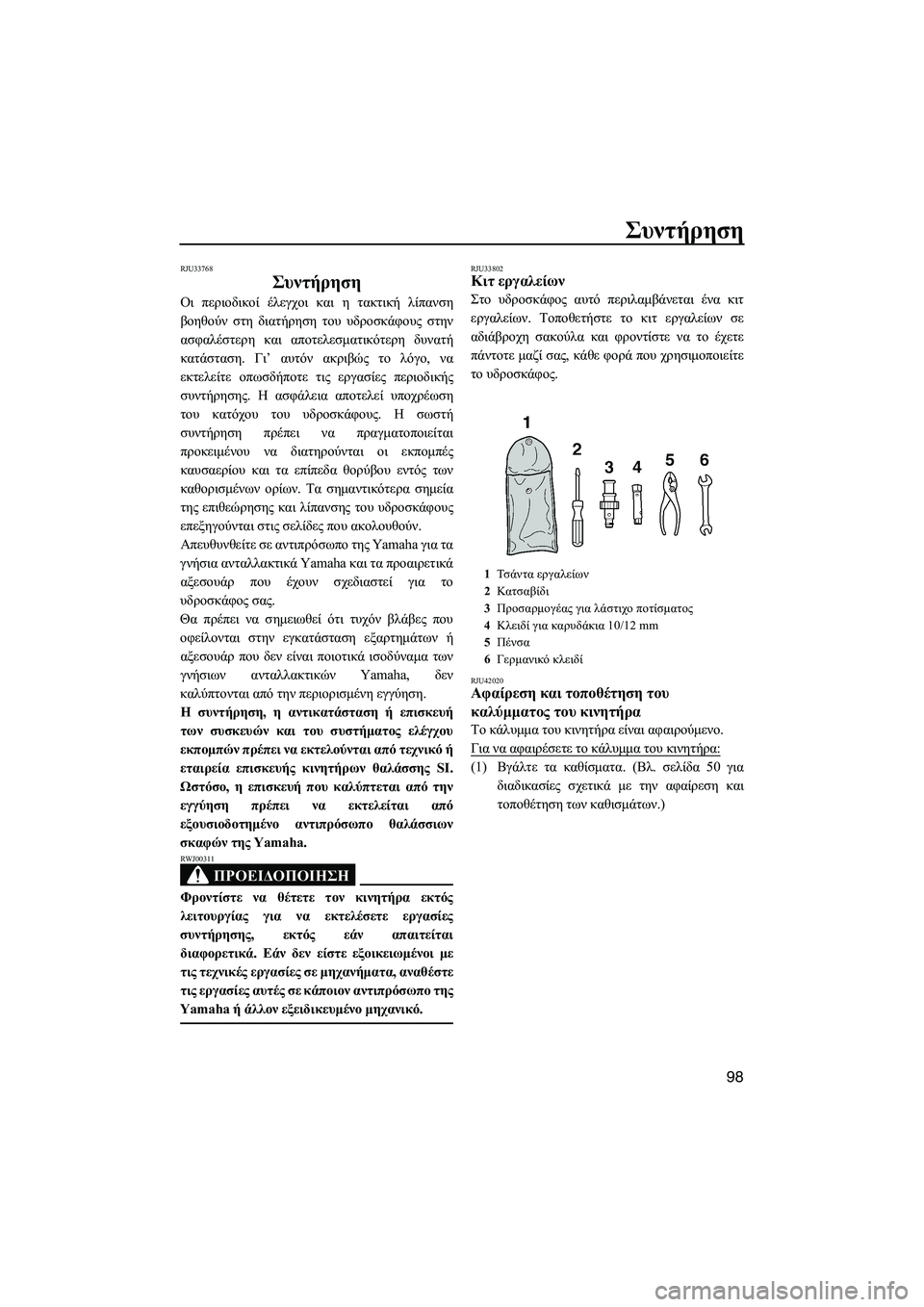

Συντήρηση
98
RJU33768
Συντήρηση
Οι περιοδικοί έλεγχοι και η τακτική λίπανση
βοηθούν στη διατήρηση του υδροσκάφους στην
ασφαλέστερη και αποτελεσματικότερη δυνατή
κατάσταση . Γι’ αυτόν ακριβώς το λόγο , να
εκτελείτε οπωσδήποτε τις εργασίες περιοδικής
συντήρησης . Η ασφάλεια αποτελεί υποχρέωση
του κατόχου του υδροσκάφους . Η σωστή
συντήρηση πρέπει να πραγματοποιείται
προκειμένου να διατηρούνται οι εκπομπές
καυσαερίου και τα επίπεδα θορύβου εντός των
κα

θορισμένων ορίων . Τα σημαντικότερα σημεία
της επιθεώρησης και λίπανσης του υδροσκάφους
επεξηγούνται στις σελίδες που ακολουθούν .
Απευθυνθείτε σε αντιπρόσωπο της Yamaha για τα
γνήσια ανταλλακτικά Yamaha και τα προαιρετικά
αξεσουάρ που έχουν σχεδιαστεί για το
υδροσκάφος σας .
Θα πρέπει να σημειωθεί ότι τυχόν βλάβες που
οφείλονται στην εγκατάσταση εξαρτημάτων ή
αξεσουάρ που δεν είναι ποιοτικά ισοδύναμα των
γνή

σιων ανταλλακτικών Yamaha, δεν
καλύπτονται από την περιορισμένη εγγύηση .
Η συντήρηση , η αντικατάσταση ή επισκευή
των συσκευών και του συστήματος ελέγχου
εκπομπών πρέπει να εκτελούνται από τεχνικό ή
εταιρεία επισκευής κινητήρων θαλάσσης SI.
Ωστόσο , η επισκευή που καλύπτεται από την
εγγύηση πρέπει να εκτελείται από
εξουσιοδοτημένο αντιπρόσωπο θαλάσσιων
σκαφών της Yamaha.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ00311
Φροντίστε να θέτετε τον κινητήρα εκτός
λειτουργίας για να εκτελέσετε εργασίες
συντήρησης , εκτός εάν απαιτείται
διαφορετικά . Εάν δεν είστε εξοικειωμένοι με
τις τεχνικές εργασίες σε μηχανήματα , αναθέστε
τις εργασίες αυτές σε κάποιον αντιπρόσωπο της
Yamaha ή άλλον εξειδικευμένο μηχανικό .
RJU33802Κιτ εργαλείων
Στο υδροσκάφος αυτό περιλαμβάνεται ένα κιτ
εργαλείων . Τοποθετήστε το κιτ εργαλείων σε
αδιάβροχη σακούλα και φροντίστε να το έχετε
πάντοτε μαζί σας , κάθε φορά που χρησιμοποιείτε
το υδροσκάφος .
RJU42020Αφαίρεση και τοποθέτηση του
καλύμματος του κινητήρα
Το κάλυμμα του κινητήρα είναι αφαιρούμενο .
Για να αφαιρέσετε το κάλυμμα του κινητήρα :
(1)Βγάλτε τα καθίσματα . (Βλ . σελίδα 50 για
διαδικασίες σχετικά με την αφαίρεση και
τοποθέτηση των καθισμάτων .)
1Τσάντα εργαλείων
2 Κατσαβίδι
3 Προσαρμογέας για λάστιχο ποτίσματος
4 Κλειδί για καρυδάκια 10/12 mm
5 Πένσα
6 Γερμανικό κλειδί
UF2T71R0.book Page 98 Thursday, July 19, 2012 8:52 AM

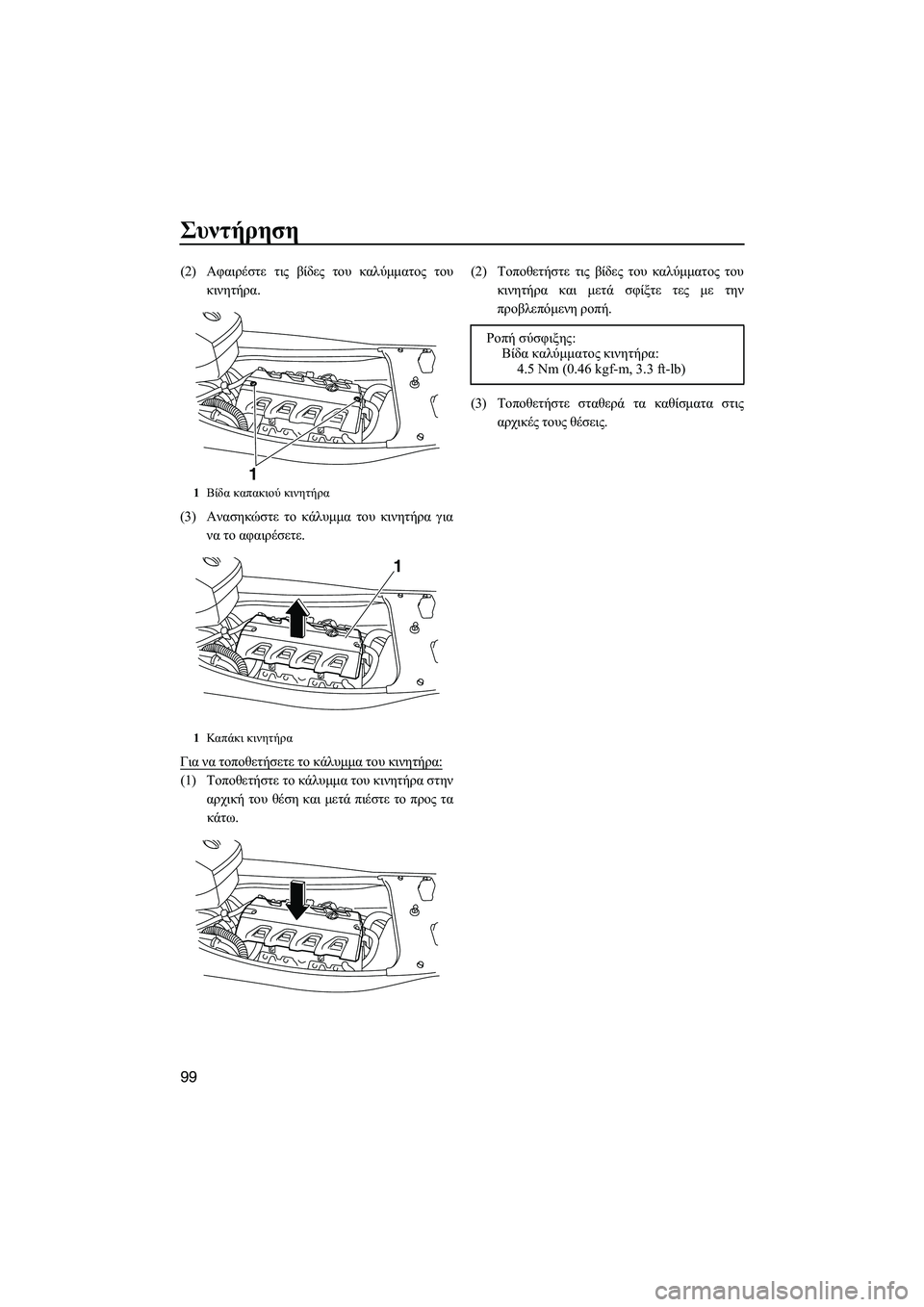

Συντήρηση
99
(2)Αφαιρέστε τις βίδες του καλύμματος του
κινητήρα .
(3) Ανασηκώστε το κάλυμμα του κινητήρα για
να το αφαιρέσετε .
Για να τοποθετήσετε το κάλυμμα του κινητήρα :
(1)Τοποθετήστε το κάλυμμα του κινητήρα στην
αρχική του θέση και μετά πιέστε το προς τα
κάτω . (2)
Τοποθετήστε τις βίδες του καλύμματος του
κινητήρα και μετά σφίξτε τες με την
προβλεπόμενη ροπή .
(3) Τοποθετήστε σταθερά τα καθίσματα στις
αρχικές τους θέσεις .
1Βίδα καπακιού κινητήρα
1 Καπ άκι κινητήρα
1
1
 Œ σύσφιξης :
Βίδα καλύμματος κινητήρα :
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
UF2T71R0.book Page 99 Thursday, July 19, 2012 8:52 AM

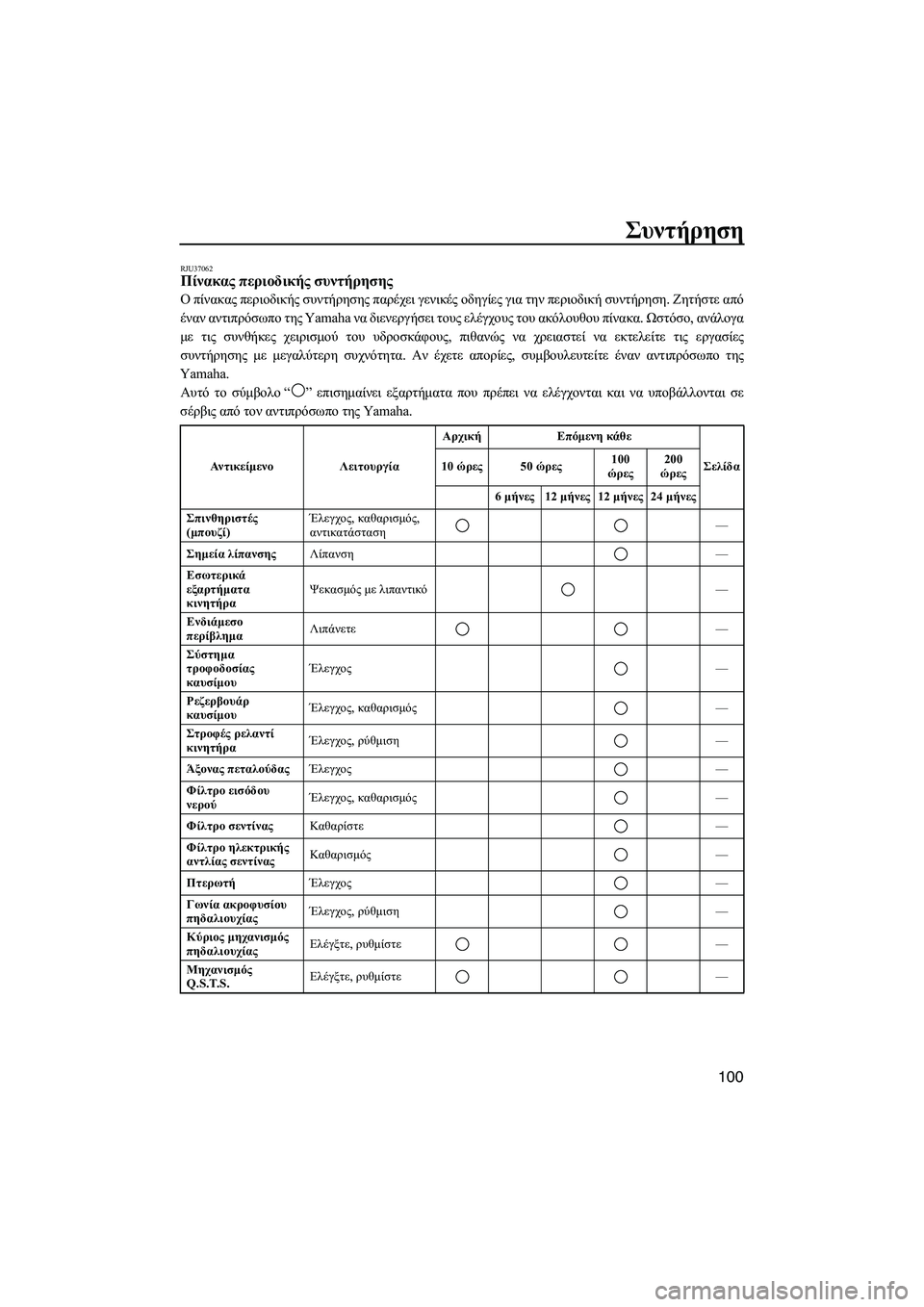

Συντήρηση
100
RJU37062Πίνακας περιοδικής συντήρησης
Ο πίνακας περιοδικής συντήρησης παρέχει γενικές οδηγίες για την περιοδική συντήρηση. Ζητήστε από
έναν αντιπρόσωπο της Yamaha να διενεργήσει τους ελέγχους του ακόλουθου πίνακα . Ωστόσο , ανάλογα
με τις συνθήκες χειρισμού του υδροσκάφους , πιθανώς να χρειαστεί να εκτελείτε τις εργασίες
συντήρησης με μεγαλύτερη συχνότητα . Αν έχετε απορίες , συμβουλευτείτε έναν αντιπρόσωπο της
Yamaha. Αυτό το σύμβολο “” επισημαίνει ε
ξαρτήματα που πρέπει να ελέγχονται και να υποβάλλονται σε
σέρβις από τον αντιπρόσωπο της Yamaha.
Αν τ ι κ ε ί μ ε ν ο Λ ε ι τ ο υ ρ γ ί αΑρχική
Επόμενη κάθε
Σελίδα
10 ώρες 50 ώρες 100
ώρες 200
ώρες
6 μήνες 12 μήνες 12 μήνες 24 μήνες
Σπινθηριστές
( μπουζί ) Έλεγχος
, καθαρισμός ,
αντικατάσταση —
Σημεία λίπανσης Λίπανση —
Εσωτερικά
εξαρτήματα
κινητήρα Ψεκασμός
με λιπαντικό —
Ενδιάμεσο
περίβλημα Λιπάνετε
—
Σύστημα
τροφοδοσίας
καυσίμου Έλεγχος
—
Ρεζερβουάρ
καυσίμου Έλεγχος
, καθαρισμός —
Στροφές ρελαντί
κινητήρα Έλεγχος
, ρύθμιση —
Άξονας πεταλούδας Έλεγχος —
Φίλτρο εισόδου
νερού Έλεγχος
, καθαρισμός —
Φίλτρο σεντίνας Καθαρίστε —
Φίλτρο ηλεκτρικής
αντλίας σεντίνας Κα
θαρισμός
—
Πτερωτή Έλεγχος —
Γωνία ακροφυσίου
πηδαλιουχίας Έλεγχος
, ρύθμιση —
Κύριος μηχανισμός
πηδαλιουχίας Ελέγξτε
, ρυθμίστε —
Μηχανισμός
Q.S.T.S. Ελέγξτε
, ρυθμίστε —
UF2T71R0.book Page 100 Thursday, July 19, 2012 8:52 AM

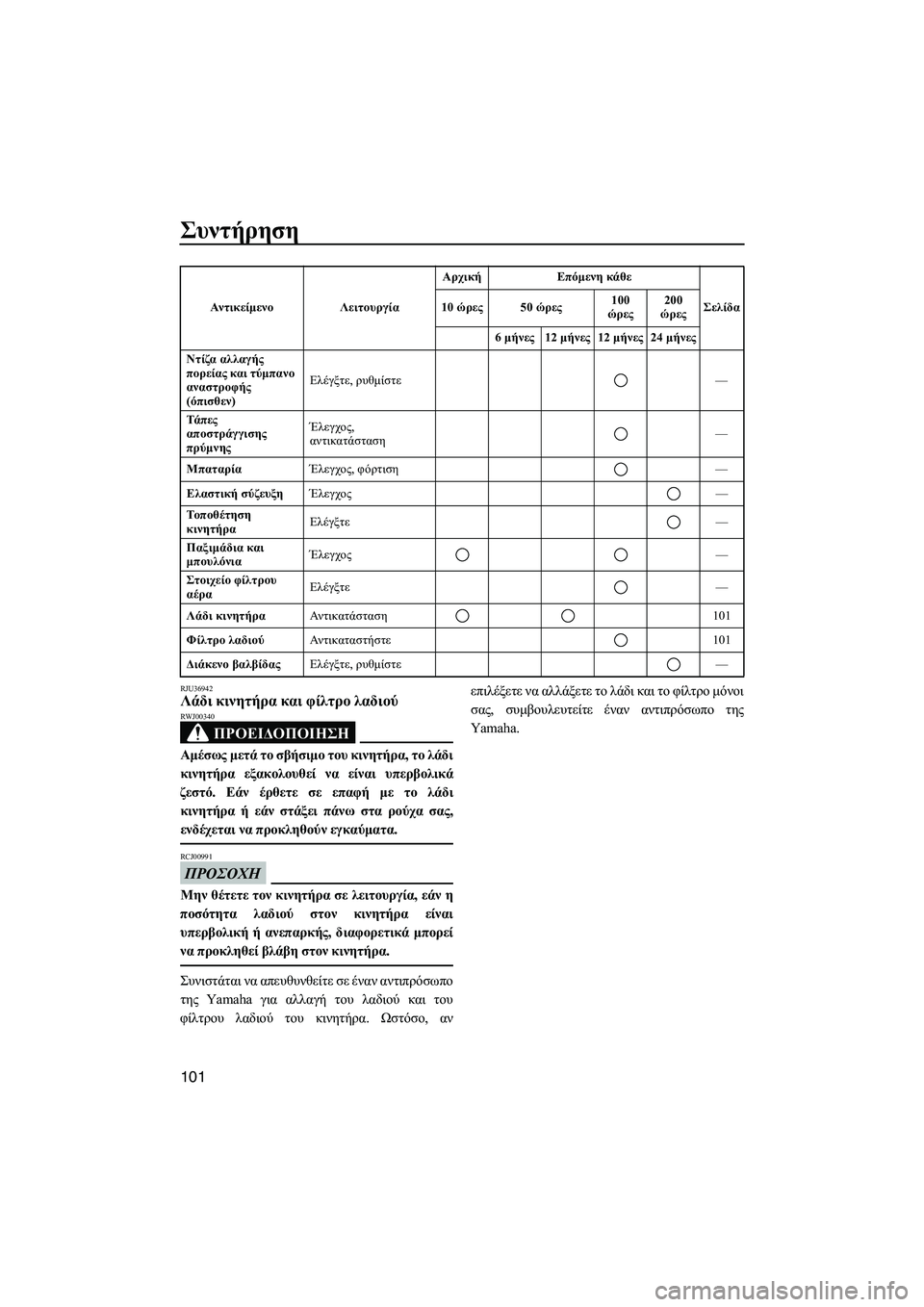

Συντήρηση
101
RJU36942Λάδι κινητήρα και φίλτρο λαδιού
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ00340
Αμέσως μετά το σβήσιμο του κινητήρα , το λάδι
κινητήρα εξακολουθεί να είναι υπερβολικά
ζεστό . Εάν έρθετε σε επαφή με το λάδι
κινητήρα ή εάν στάξει πάνω στα ρούχα σας ,
ενδέχεται να προκληθούν εγκαύματα .
ΠΡΟΣΟΧΗ
RCJ00991
Μην θέτετε τον κινητήρα σε λειτουργία, εάν η
ποσότητα λαδιού στον κινητήρα είναι
υπερβολική ή ανεπαρκής , διαφορετικά μπορεί
να προκληθεί βλάβη στον κινητήρα .
Συνιστάται να απευθυνθείτε σε έναν αντιπρόσωπο
της Yamaha για αλλαγή του λαδιού και του
φίλτρου λαδιού του κινητήρα . Ωστόσο , αν επιλέξετε
να αλλάξετε το λάδι και το φίλτρο μόνοι
σας , συμβουλευτείτε έναν αντιπρόσωπο της
Yamaha.
Ντίζα αλλαγής
πορείας και τύμπανο
αναστροφής
( όπισθεν ) Ελέγξτε
, ρυθμίστε —
Τά π ε ς
αποστράγγισης
πρύμνης Έλεγχος
,
αντικατάσταση —
Μπαταρία Έλεγχος, φόρτιση —
Ελαστική σύζευξη Έλεγχος —
Το π ο θ έ τ η σ η
κινητήρα Ελέγξτε
—
Παξιμάδια και
μπουλόνια Έλεγχος
—
Στοιχείο φίλτρου
αέρα Ελέγξτε
—
Λάδι κινητήρα Αντικατάσταση 101
Φίλτρο λαδιού Αντικαταστήστε 101
Διάκενο βαλβίδας Ελέγξτε, ρυθμίστε —
Αν τ ι κ ε ί μ ε ν ο Λ ε ι τ ο υ ρ γ ί α
Αρχική Επόμενη
κάθε
Σελίδα
10 ώρες 50 ώρες 100
ώρες 200
ώρες
6 μήνες 12 μήνες 12 μήνες 24 μήνες
UF2T71R0.book Page 101 Thursday, July 19, 2012 8:52 AM

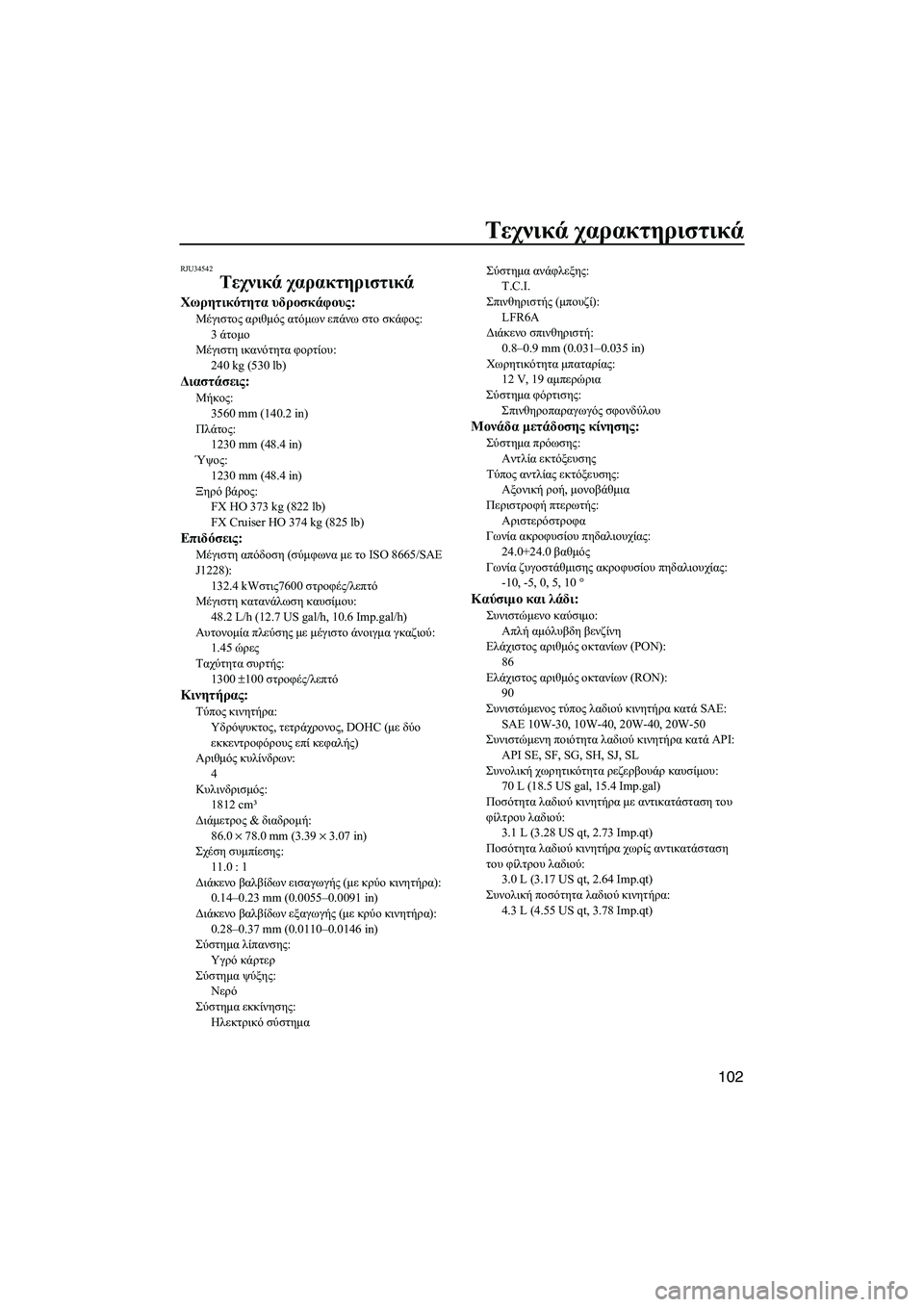

Τεχνικά χαρακτηριστικά
102
RJU34542
Τεχνικά χαρακτηριστικά
Χωρητικότητα υδροσκάφους :
Μέγιστος αριθμός ατόμων επάνω στο σκάφος :
3 άτομο
Μέγιστη ικανότητα φορτίου :
240 kg (530 lb)
Διαστάσεις :
Μήκος:
3560 mm (140.2 in)
Πλάτος :
1230 mm (48.4 in)
Ύψος :
1230 mm (48.4 in)
Ξηρό βάρος :
FX HO 373 kg (822 lb)
FX Cruiser HO 374 kg (825 lb)
Επιδόσεις :
Μέγιστη απόδοση (σύμφωνα με το ISO 8665/SAE
J1228): 132.4 kW στις7600 στροφές /λεπτό
Μέγιστη κατανάλωση καυσίμου :
48.2 L/h (12.7 US gal/h, 10.6 Imp.gal/h)
Αυτονομία πλεύσης με μέγιστο άνοιγμα γκαζιού :
1.45 ώρες
Ταχύτητα συρτής :
1300 ±100 στροφές /λεπτό
Κινητήρας :
Τύπος κινητήρα :
Υδρόψυκτος , τετράχρονος , DOHC (με δύο
εκκεντροφόρους επί κεφαλής )
Αριθμός κυλίνδρων :
4
Κυλινδρισμός :
1812 cm³
Διάμετρος & διαδρομή :
86.0 × 78.0 mm (3.39 × 3.07 in)
Σχέση συμπίεσης :
11.0 : 1
Διάκενο βαλβίδων εισαγωγής (με κρύο κινητήρα ):
0.14–0.23 mm (0.0055–0.0091 in)
Διάκενο βαλβίδων εξαγωγής (με κρύο κινητήρα ):
0.28–0.37 mm (0.0110–0.0146 in)
Σύστημα λίπανσης :
Υγρό κάρτερ
Σύστημα ψύξης :
Νερό
Σύστημα εκκίνησης :
Ηλεκτρικό σύστημα Σύστημα
ανάφλεξης :
T.C.I.
Σπινθηριστής (μπουζί ):
LFR6A
Διάκενο σπινθηριστή :
0.8–0.9 mm (0.031–0.035 in)
Χωρητικότητα μπαταρ
ίας :
12 V, 19 αμπερώρια
Σύστημα φόρτισης:
Σπινθηροπαραγωγός σφονδύλου
Μονάδα μετάδοσης κίνησης :
Σύστημα πρόωσης:
Αντλία εκτόξευσης
Τύπος αντλίας εκτόξευσης :
Αξονική ροή , μονοβάθμια
Περιστροφή πτερωτής :
Αριστερόστροφα
Γωνία ακροφυσίου πηδαλιουχίας :
24.0+24.0 βαθμός
Γωνία ζυγοστάθμισης ακροφυσίου πηδαλιουχίας :
-10, -5, 0, 5, 10 °
Καύσιμο και λάδι :
Συνιστώμενο καύσιμο :
Απλή αμόλυβδη βενζίνη
Ελάχιστος αριθμός οκτανίων (PON):
86
Ελάχιστος αριθμός οκτανίων (RON):
90
Συνιστώμενος τύπος λαδιού κινητήρα κατά SAE:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Συνιστώμενη ποιότητα λαδιού κινητήρα κατά API:
API SE, SF, SG, SH, SJ, SL
Συνολική χωρητικότητα ρεζερβουάρ καυσίμου :
70 L (18.5 US gal, 15.4 Imp.gal)
Ποσότητα λαδιού κινητήρα με αντικατάσταση του
φίλτρου λαδιού :
3.1 L (3.28 US qt, 2.73 Imp.qt)
Ποσότητα λαδιού κινητήρα χωρίς αντικατάσταση
του φίλτρου λαδιού :
3.0 L (3.17 US qt, 2.64 Imp.qt)
Συνολική ποσότητα λαδιού κινητήρα :
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2T71R0.book Page 102 Thursday, July 19, 2012 8:52 AM

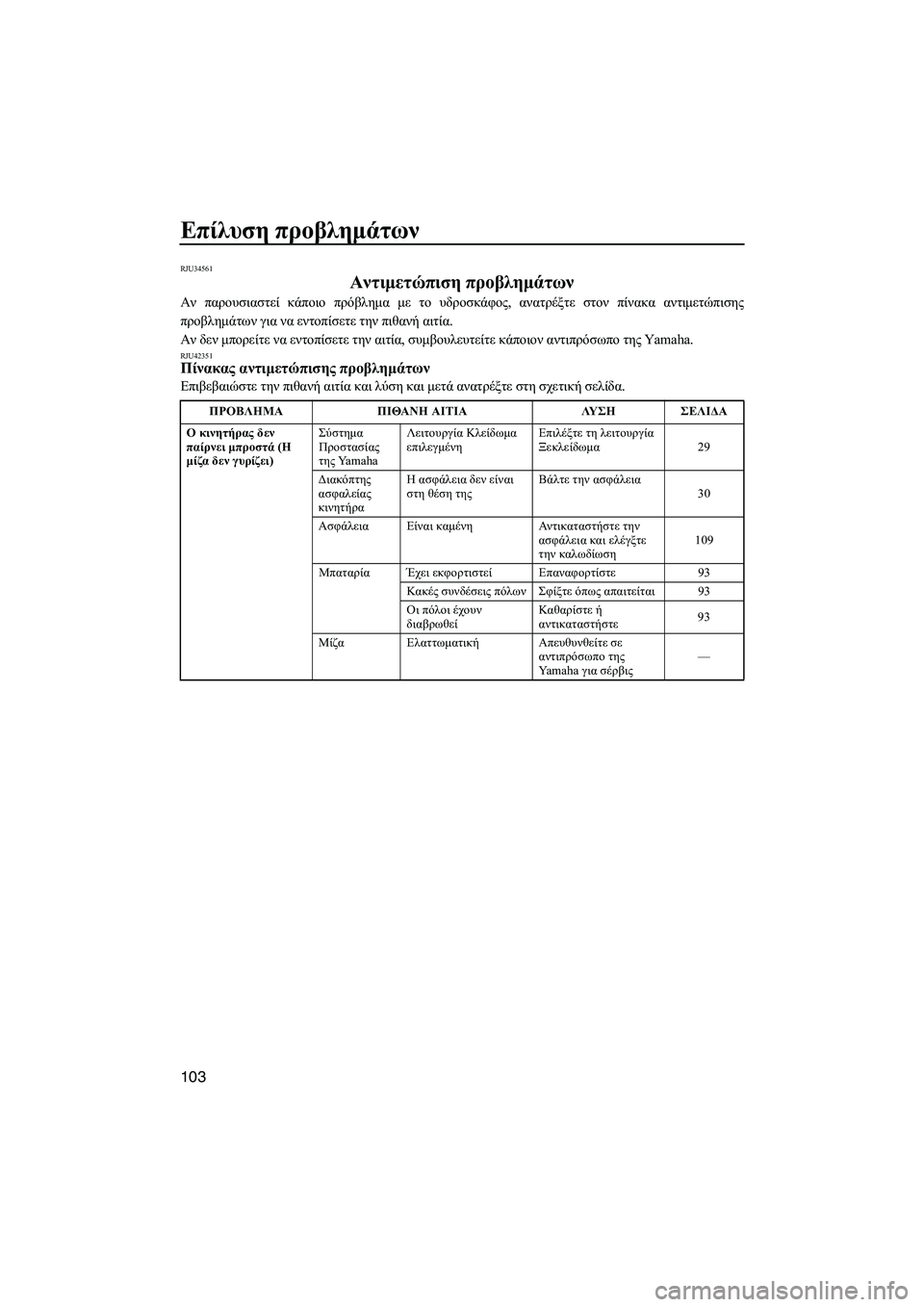

Επίλυση προβλημάτων
103
RJU34561
Αντιμετώπιση προβλημάτων
Αν παρουσιαστεί κάποιο πρόβλημα με το υδροσκάφος , ανατρέξτε στον πίνακα αντιμετώπισης
προβλημάτων για να εντοπίσετε την πιθανή αιτία .
Αν δεν μπορείτε να εντοπίσετε την αιτία , συμβουλευτείτε κάποιον αντιπρόσωπο της Yamaha.
RJU42351Πίνακας αντιμετώπισης προβλημάτων
Επιβεβαιώστε την πιθανή αιτία και λύση και μετά ανατρέξτε στη σχετική σελίδα .
ΠΡΟΒΛΗΜΑ ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗΣΕΛΙΔΑ
Ο κινητήρας δεν
παίρνει μπροστά (Η
μίζα δεν γυρίζει ) Σύστημα
Προστασίας

της Ya m a h a Λειτουργία
Κλείδωμα
επιλεγμένη Επιλέξτε
τη λειτουργία
Ξεκλείδωμα 29
Διακόπτης
ασφαλείας
κινητήρα Η
ασφάλεια δεν είναι
στη θέση της Βάλτε
την ασφάλεια
30
Ασφάλεια Είναι καμένηΑντικαταστήστε την
ασφάλεια και ελέγξτε
την καλωδίωση 109
Μπαταρία Έχει εκφορτιστεί Επαναφορτίστε 93
Κακές συνδέσεις πόλων Σφίξτε όπως απαιτείται 93
Οι πόλοι έχουν
διαβρωθεί Καθαρίστε
ή
αντικ
αταστήστε 93
Μίζα Ελαττωματική Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
UF2T71R0.book Page 103 Thursday, July 19, 2012 8:52 AM

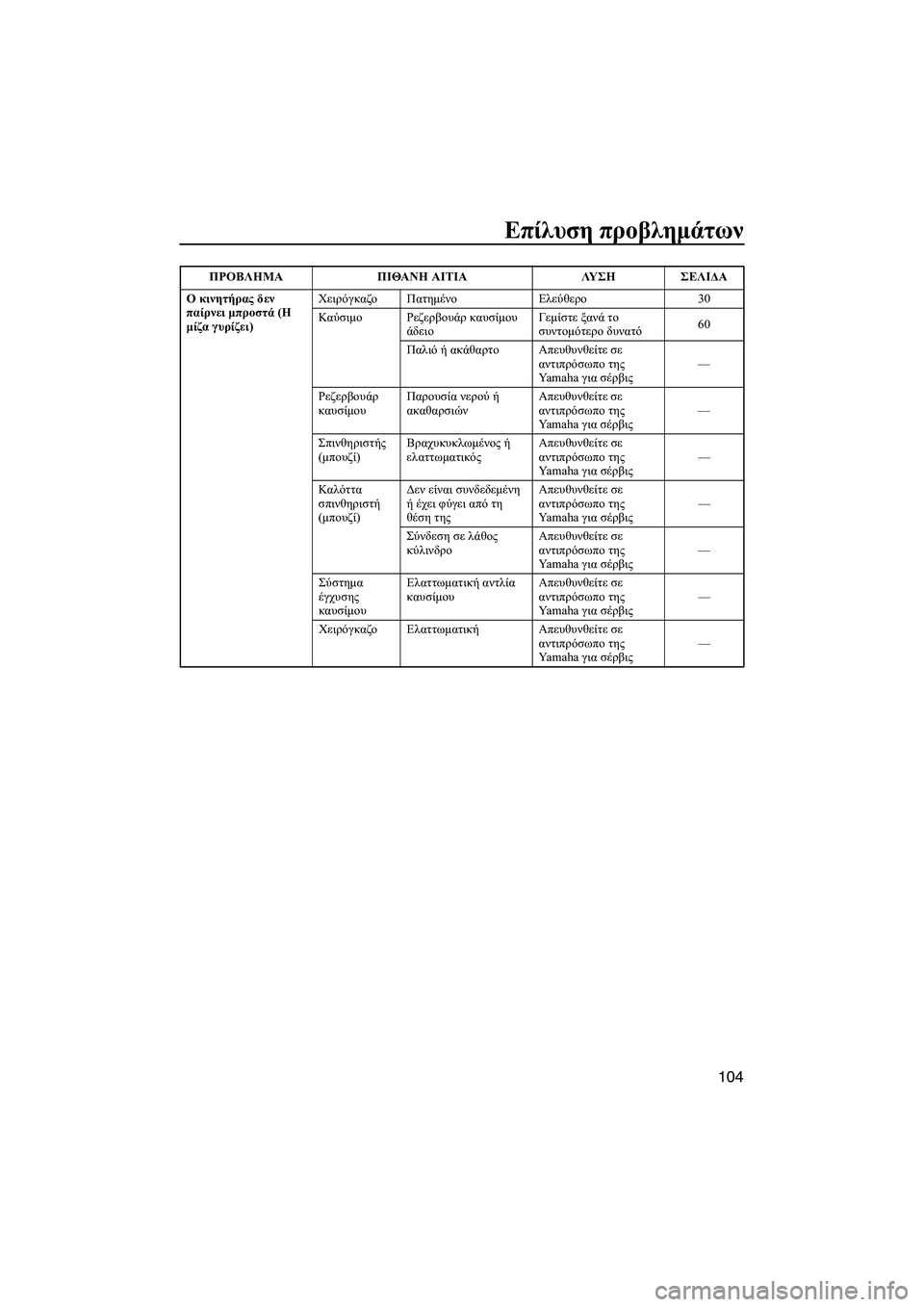

Επίλυση προβλημάτων
104
Ο κινητήρας δεν
παίρνει μπροστά (Η
μίζα γυρίζει ) Χειρόγκαζο Πατημένο Ελεύθερο
30
Καύσιμο Ρεζερβουάρ καυσίμου
άδειο Γεμίστε
ξανά το
συντομότερο δυνατό 60
Παλιό ή ακάθαρτο Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
Ρεζερβουάρ
καυσίμου Παρουσία
νερού ή
ακαθαρσιών Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Σπινθηριστής
(μπουζί ) Βραχυκυκλωμένος
ή
ελαττωματικός Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Καλόττα
σπινθηριστή
( μπουζί ) Δεν
είναι συ
νδεδεμένη

ή έχει φύγει από τη
θέση της Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Σύνδεση σε λάθος
κύλινδρο Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Σύστημα
έγχυσης
καυσίμου Ελαττωματική
αντλία
καυσίμου Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Χειρόγκαζο Ελαττωματική Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
ΠΡΟΒΛΗΜΑ
ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗΣΕΛΙΔΑ
UF2T71R0.book Page 104 Thursday, July 19, 2012 8:52 AM

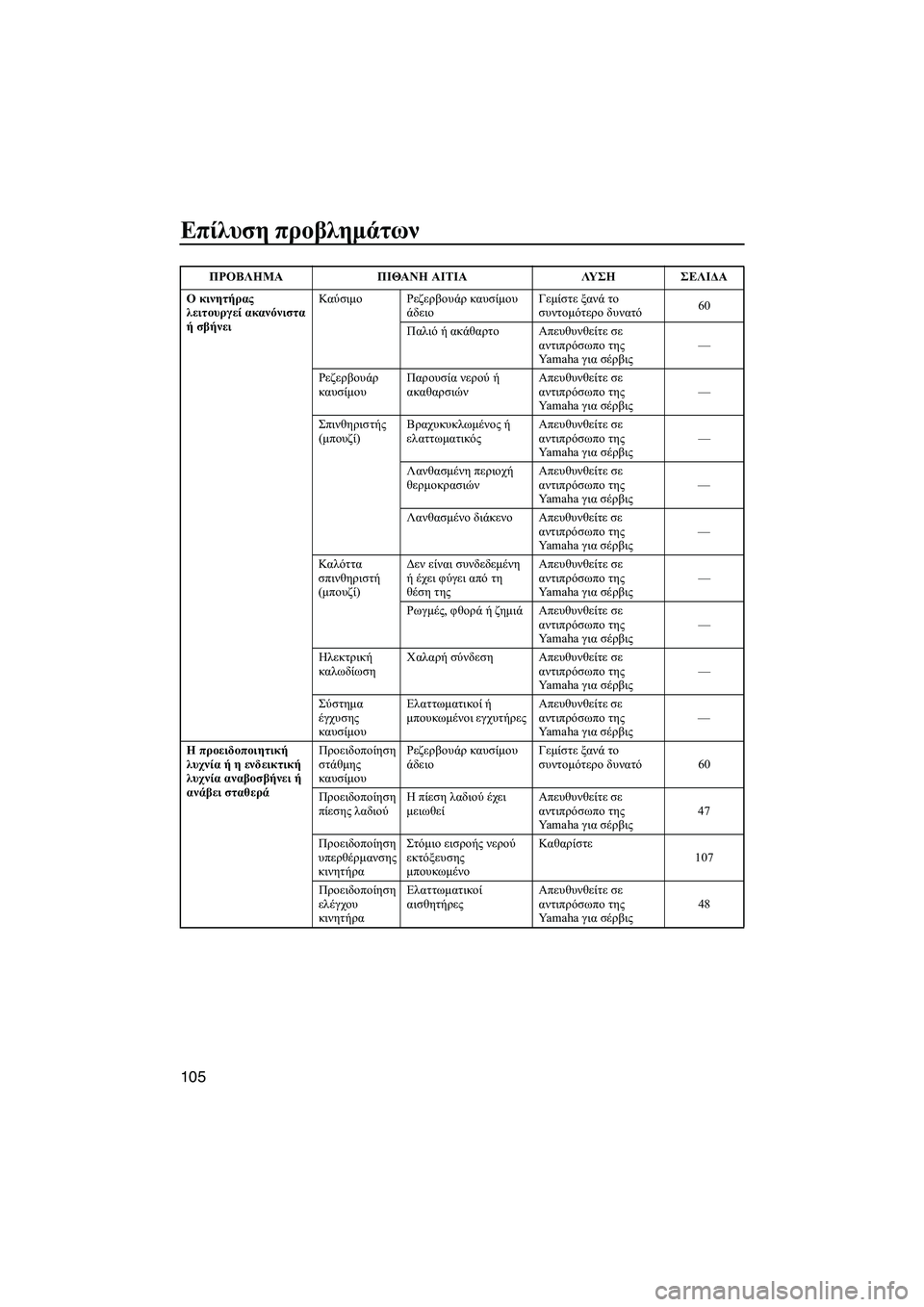

Επίλυση προβλημάτων
105
Ο κινητήρας
λειτουργεί ακανόνιστα
ή σβήνει Καύσιμο Ρεζερβουάρ
καυσίμου
άδειο Γεμίστε
ξανά το
συντομότερο δυνατό 60
Παλιό ή ακάθαρτο Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
Ρεζερβουάρ
καυσίμου Παρουσία
νερού ή
ακαθαρσιών Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Σπινθηριστής
(μπουζί ) Βραχυκυκλωμένος
ή
ελαττωματικός Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Λανθασμένη περιοχή
θερμοκρασιών Απευθυνθείτε
σε
αντιπρόσωπο της
Y

amaha για σέρβις —
Λανθασμένο διάκενο Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
Καλόττα
σπινθηριστή
(μπουζί ) Δεν
είναι συνδεδεμένη
ή έχει φύγει από τη
θέση της Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Ρωγμές , φθορά ή ζημιά Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
Ηλεκτρική
καλωδίωση Χαλαρή
σύνδεση Απευθυνθείτε σε
αντιπρόσωπο της
Yamaha για σέρβις —
Σύστημα
έγχυσης
καυσίμου Ελ
αττωματικοί
ή
μπουκωμένοι εγχυτήρες Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις —
Η προειδοποιητική
λυχνία ή η ενδεικτική
λυχνία αναβοσβήνει ή
ανάβει σταθερά Προειδοποίηση

στάθμης
καυσίμου Ρεζερβουάρ
καυσίμου
άδειο Γεμίστε
ξανά το
συντομότερο δυνατό 60
Προειδοποίηση
πίεσης λαδιού Η
πίεση λαδιού έχει
μειωθεί Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις 47
Προειδοποίηση
υπερθέρμανσης
κινητήρα Στόμιο
εισροής νερού
εκτόξευσης
μπο

υκωμένο Καθαρίστε
107
Προειδοποίηση
ελέγχου
κινητήρα Ελαττωματικοί

αισθητήρες Απευθυνθείτε
σε
αντιπρόσωπο της
Yamaha για σέρβις 48
ΠΡΟΒΛΗΜΑ
ΠΙΘΑΝΗ ΑΙΤΙΑ ΛΥΣΗΣΕΛΙΔΑ
UF2T71R0.book Page 105 Thursday, July 19, 2012 8:52 AM
