2013 YAMAHA FX HO CRUISER ΟΔΗΓΌΣ ΧΡΉΣΗΣ (in Greek)

Διαβάστε προσεκτικά το παρόν
εγχειρίδιο πριν χρησιμοποιήσετε
αυτό το υδροσκάφος .
ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ /ΧΕΙΡΙΣΤΗ
2013 WaveRunner
FX HO
FX Cruiser HO
F2T-F8199-71-R0
UF2T71R0.book Page 1 Thursday, July 19, 2012 8:52 AM

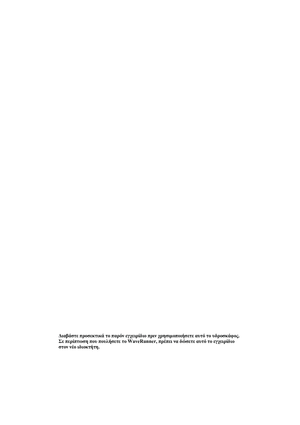

Διαβάστε προσεκτικά το παρόν εγχειρίδιο πριν χρησιμοποιήσετε αυτό το υδροσκάφος .
Σε περίπτωση που πουλήσετε το WaveRunner, πρέπει να δώσετε αυτό το εγχειρίδιο
στον νέο ιδιοκτήτη .
UF2T71R0.book Page 1 Thursday, July 19, 2012 8:52 AM

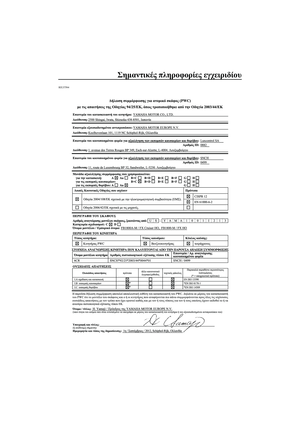

Σημαντικές πληροφορίες εγχειριδίου
RJU37594
UF2T71R0.book Page 1 Thursday, July 19, 2012 8:52 AM

Σημαντικές πληροφορίες εγχειριδίου
RJU30192

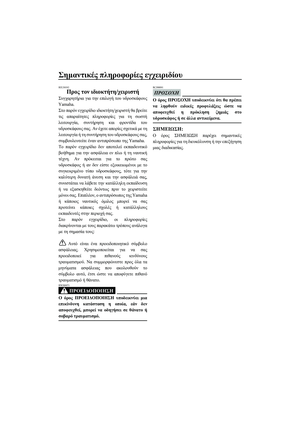

Προς τον ιδιοκτήτη /χειριστή
Συγχαρητήρια για την επιλογή του υδροσκάφους
Yamaha. Στο παρόν εγχειρίδιο ιδιοκτήτη /χειριστή θα βρείτε
τις απαραίτητες πληροφορίες για τη σωστή
λειτουργία , συντήρηση και φροντίδα του
υδροσκάφους σας . Αν έχετε απορίες σχετικά με τη
λειτουργία ή τη συντήρηση του υδροσκάφους σας ,
συμβουλευτείτε έναν αντιπρόσωπο της Yamaha.
Το παρόν εγχειρίδιο δεν αποτελεί εκπαιδευτικό
βοήθημα για την ασφάλεια εν πλ
ω ή τη ναυτική
τέχνη . Αν πρόκειται για το πρώτο σας
υδροσκάφος ή αν δεν είστε εξοικειωμένοι με το
συγκεκριμένο τύπο υδροσκάφους , τότε για την
καλύτερη δυνατή άνεση και την ασφάλειά σας ,
συνιστάται να λάβετε την κατάλληλη εκπαίδευση
ή να εξασκηθείτε δεόντως πριν το χειριστείτε
μόνοι σας . Επιπλέον, ο αντιπρόσωπος της Yamaha
ή κάποιος να
υτικός όμιλος μπορεί να σας
προτείνει κάποιες σχολές ή κατάλληλους
εκπαιδευτές στην περιοχή σας .
Στο παρόν εγχειρίδιο , οι πληροφορίες
διακρίνονται με τους παρακάτω τρόπους ανάλογα
με τη σημασία τους :
Αυτό είναι ένα προειδοποιητικό σύμβολο
ασφάλειας . Χρησιμοποιείται για να σας
προειδοποιεί για πιθανούς κινδύνους
τραυματισμού . Να συμμορφώνεστε προς όλα τα
μηνύματα ασφάλειας που ακολουθούν το
σύμβολο αυτ
ό , έτσι ώστε να αποφύγετε πιθανό
τραυματισμό ή θάνατο .
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
RWJ00071
Ο όρος ΠΡΟΕΙΔΟΠΟΙΗΣΗ υποδεικνύει μια
επικίνδυνη κατάσταση η οποία , εάν δεν
αποφευχθεί , μπορεί να οδηγήσει σε θάνατο ή
σοβαρό τραυματισμό .
ΠΡΟΣΟΧΗ
RCJ00091
Ο όρος ΠΡΟΣΟΧΗ υποδεικνύει ότι θα πρέπει
να ληφθούν ειδικές προφυλάξεις ώστε να
αποφευχθεί η πρόκληση ζημιάς στο
υδροσκάφος ή σε άλλα αντικείμενα .
ΣΗMΕΙΩΣΗ :
Ο όρος ΣΗΜΕΙΩΣΗ παρέχει σημαντικές
πληροφορίες για τη διευκόλυνση ή την επεξήγηση
μιας διαδικασίας .
UF2T71R0.book Page 2 Thursday, July 19, 2012 8:52 AM

Σημαντικές πληροφορίες εγχειριδίου
RJU40410

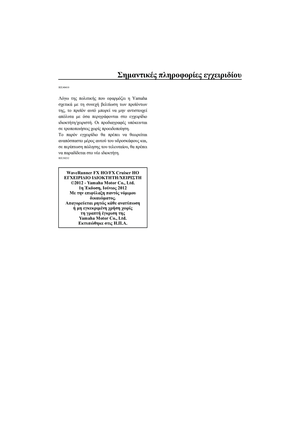

Λόγω της πολιτικής που εφαρμόζει η Yamaha
σχετικά με τη συνεχή βελτίωση των προϊόντων
της , το προϊόν αυτό μπορεί να μην αντιστοιχεί
απόλυτα με όσα περιγράφονται στο εγχειρίδιο
ιδιοκτήτη /χειριστή . Οι προδιαγραφές υπόκεινται
σε τροποποιήσεις χωρίς προειδοποίηση .
Το παρόν εγχειρίδιο θα πρέπει να θεωρείται
αναπόσπαστο μέρος αυτού του υδροσκάφους και ,
σε περίπτωση πώλησης του τελευταίου , θα πρ
έπει
να παραδίδεται στο νέο ιδιοκτήτη .
RJU30232
WaveRunner FX HO/FX Cruiser HO
ΕΓΧΕΙΡΙΔΙΟ ΙΔΙΟΚΤΗΤΗ /ΧΕΙΡΙΣΤΗ
©2012 - Yamaha Motor Co., Ltd.
1η Έκδοση , Ιούνιος 2012
Με την επιφύλαξη παντός νόμιμου
δικαιώματος .
Απαγορεύεται ρητώς κάθε ανατύπωση
ή μη εγκεκριμένη χρήση χωρίς
τη γραπτή έγκριση της
Yamaha Motor Co., Ltd.
Εκτυπώθηκε στις Η .Π .A.
UF2T71R0.book Page 3 Thursday, July 19, 2012 8:52 AM

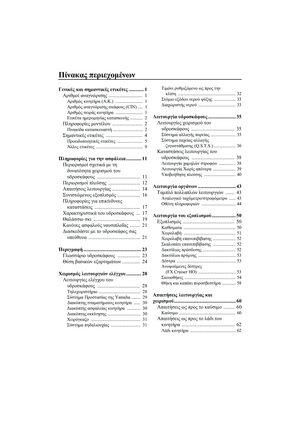

Πίνακας περιεχομένων
Γενικές και σημαντικές ετικέτες ............ 1
Αριθμοί αναγνώρισης ........................... 1
Αριθμός κινητήρα (Α .Κ .) ........................ 1
Αριθμός αναγνώρισης σκάφους (CIN) .... 1
Αριθμός σειράς κινητήρα ........................ 1

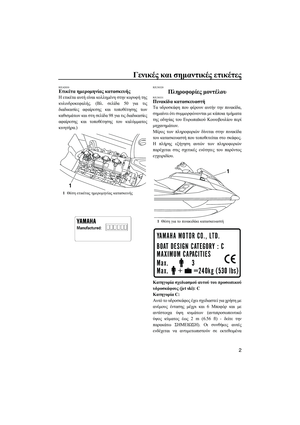

Ετικέτα ημερομηνίας κατασκευής ........... 2
Πληροφορίες μοντέλου ........................ 2
Πινακίδα κατασκευαστή .......................... 2
Σημαντικές ετικέτες ............................. 4

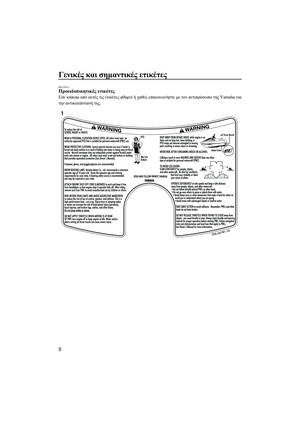

Προειδοποιητικές ετικέτες ....................... 5

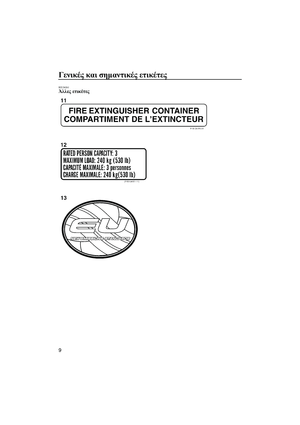

Άλλες ετικέτες ......................................... 9
Πληροφορίες για την ασφάλεια ............ 11
Περιορισμοί σχετικά με τη
δυνατότητα χειρισμού του
υδροσκάφους .................................. 11

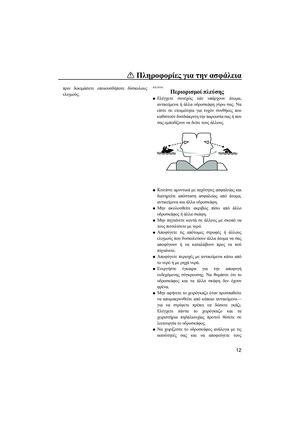

Περιορισμοί πλεύσης ......................... 12

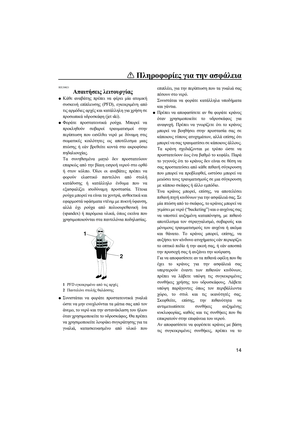

Απαιτήσεις λειτουργίας ...................... 14

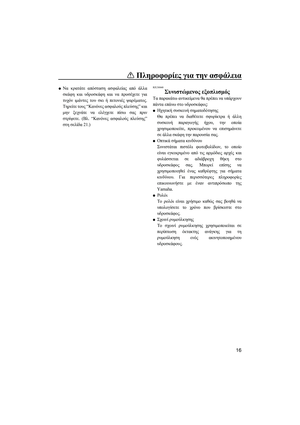

Συνιστώμενος εξοπλισμός .................. 16
Πληροφορίες για επικίνδυνες
καταστάσεις .................................... 17
Χαρακτηριστικά του υδροσκάφους ... 17
Θαλάσσιο σκι ..................................... 19

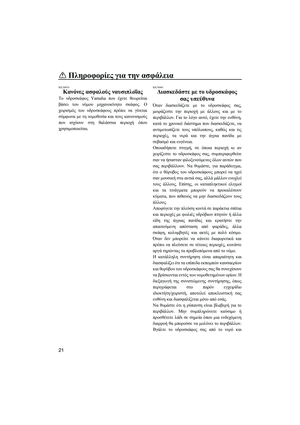

Κανόνες ασφαλούς ναυσιπλοΐας ........ 21
Διασκεδάστε με το υδροσκάφος σας
υπεύθυνα ......................................... 21
Περιγραφή .............................................. 23
Γλωσσάριο υδροσκάφους .................. 23

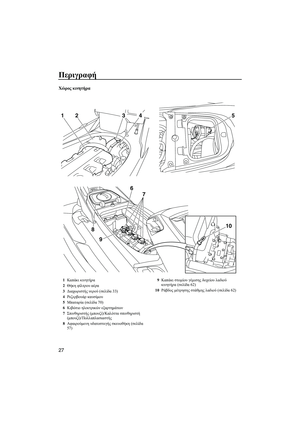

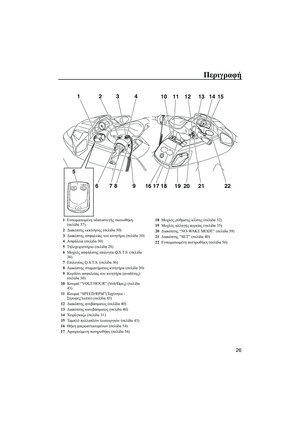

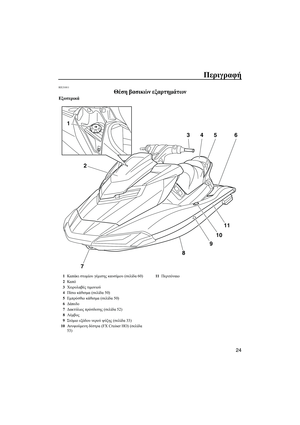

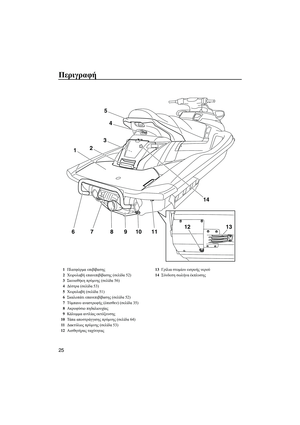

Θέση βασικών εξαρτημάτων .............. 24
Χειρισμός λειτουργιών ελέγχου ............ 28
Λειτουργίες ελέγχου του
υδροσκάφους .................................. 28

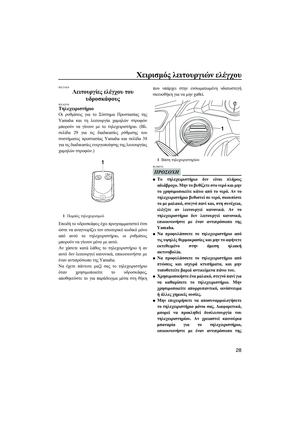

Τηλεχειριστήριο ..................................... 28

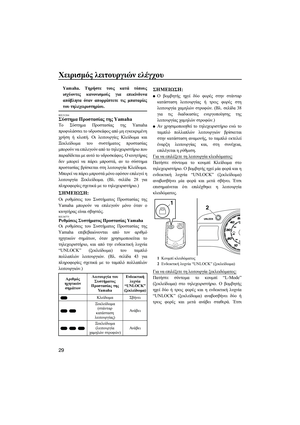

Σύστημα Προστασίας της Yamaha ........ 29

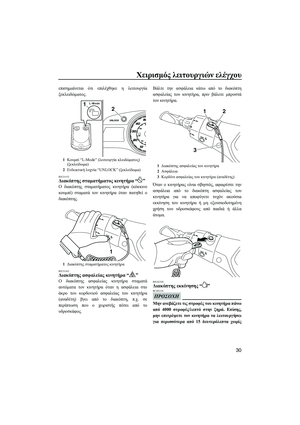

Διακόπτης σταματήματος κινητήρα ...... 30
Διακόπτης ασφαλείας κινητήρα ............ 30
Διακόπτης εκκίνησης ............................. 30
Χειρόγκαζο ............................................ 31

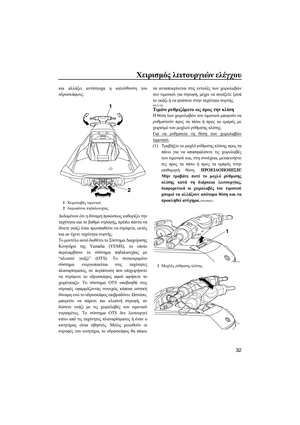

Σύστημα πηδαλιουχίας .......................... 31 Τιμόνι
ρυθμιζόμενο ως προς την
κλίση ................................................... 32

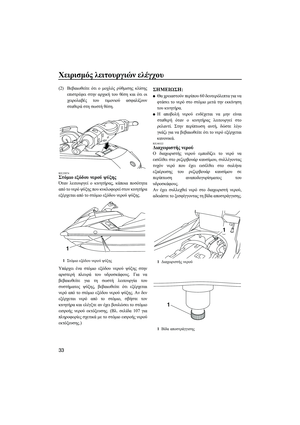

Στόμιο εξόδου νερού ψύξης ................... 33
Διαχωριστής νερού ................................. 33

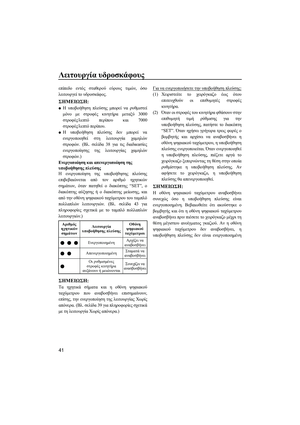

Λειτουργία υδροσκάφους ...................... 35

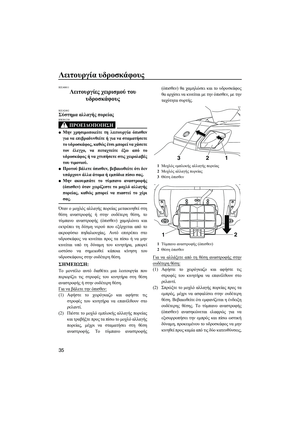

Λειτουργίες χειρισμού του
υδροσκάφους .................................. 35

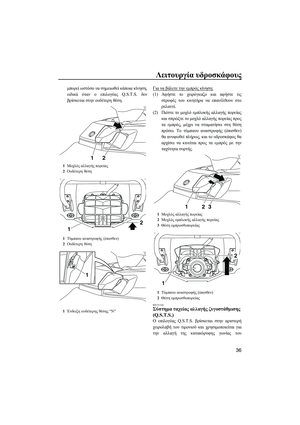

Σύστημα αλλαγής πορείας ...................... 35

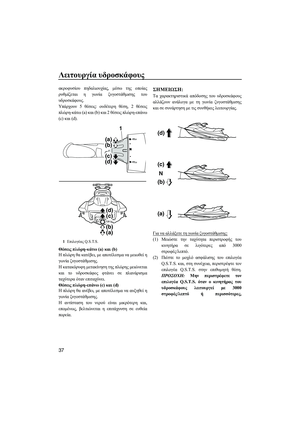

Σύστημα ταχείας αλλαγής

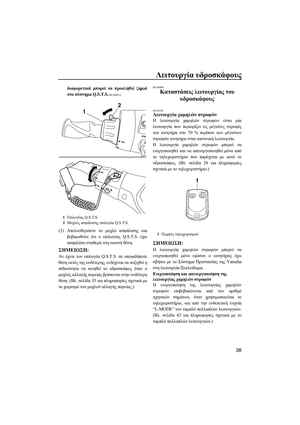

ζυγοστάθμισης (Q.S.T.S.) ................... 36
Καταστάσεις λειτουργίας του
υδροσκάφους .................................. 38
Λειτουργία χαμηλών στροφών ............... 38

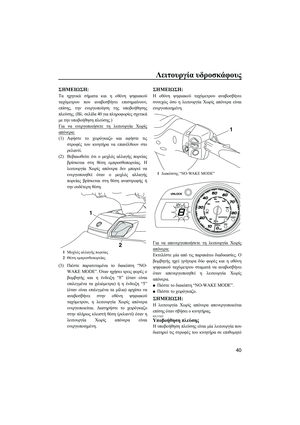

Λειτουργία Χωρίς απόνερα .................... 39

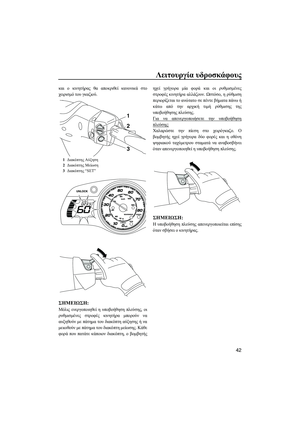

Υποβοήθηση πλεύσης ............................ 40

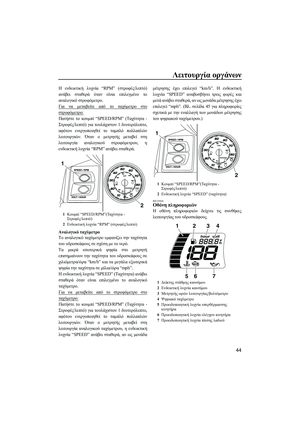

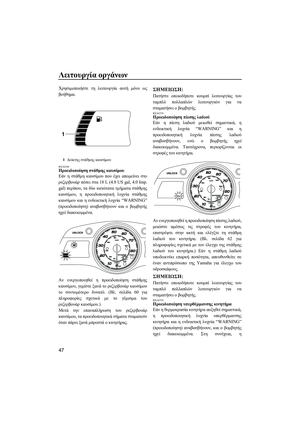

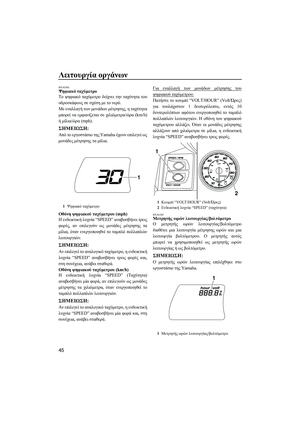

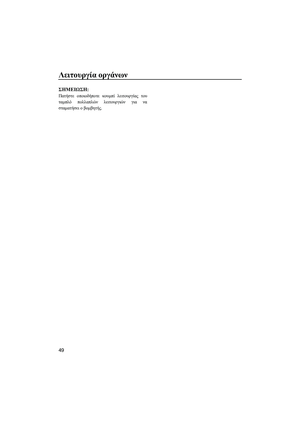

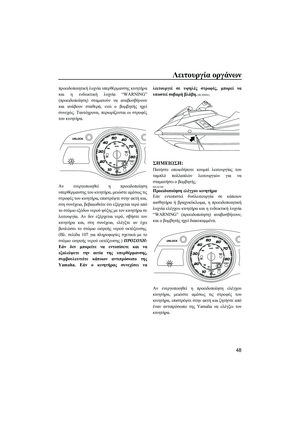

Λειτουργία οργάνων .............................. 43

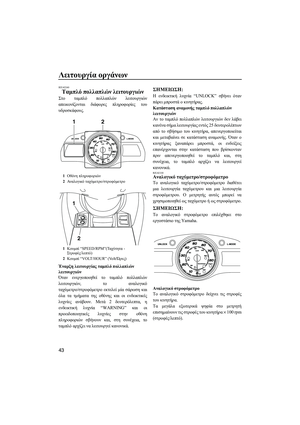

Ταμπλό πολλαπλών λειτουργιών ....... 43
Αναλογικό ταχύμετρο /στροφόμετρο ...... 43

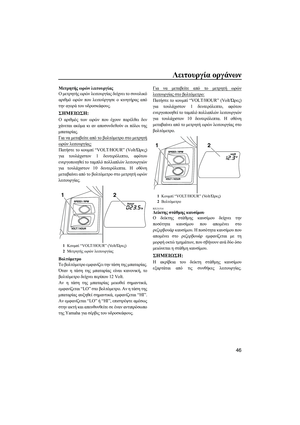

Οθόνη πληροφοριών .............................. 44
Λειτουργία του εξοπλισμού ................... 50
Εξοπλισμός ......................................... 50

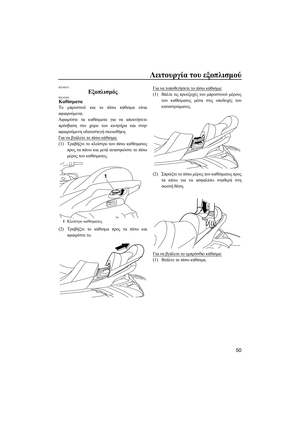

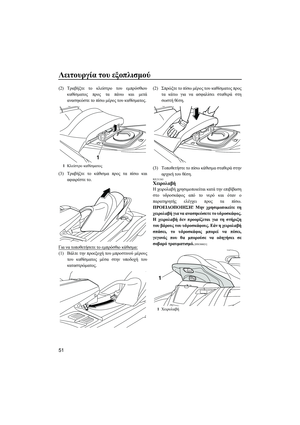

Καθίσματα .............................................. 50

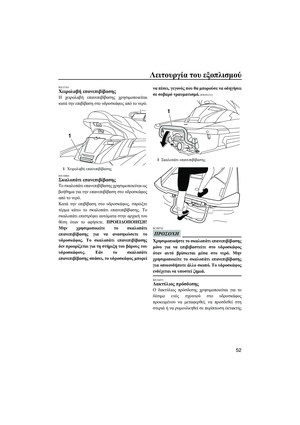

Χειρολαβή .............................................. 51
Χειρολαβή επανεπιβίβασης .................... 52
Σκαλοπάτι επανεπιβίβασης .................... 52
Δακτύλιος πρόσδεσης ............................. 52
Δακτύλιοι πρύμνης ................................. 53
Δέστρα .................................................... 53
Ανυψούμενες δέστρες
(FX Cruiser HO) ................................. 53

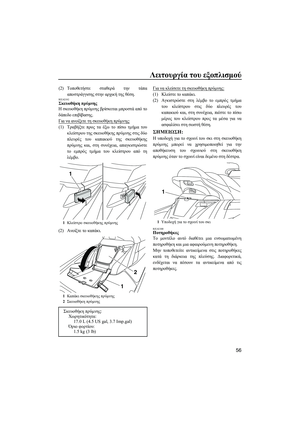

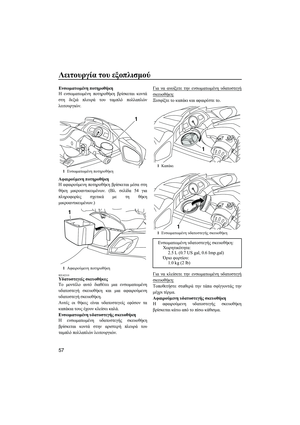

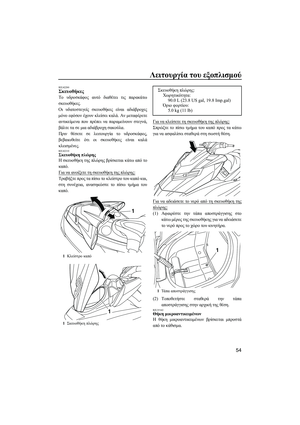

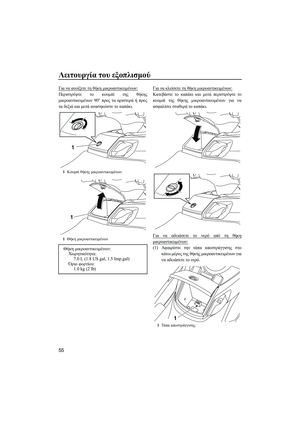

Σκευοθήκες ............................................. 54

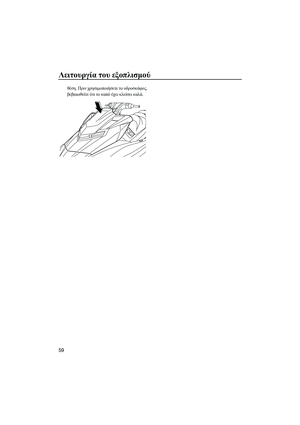

Θήκη και καπάκι πυροσβεστήρα ............ 58
Απαιτήσεις λειτουργίας και
χειρισμού ................................................. 60

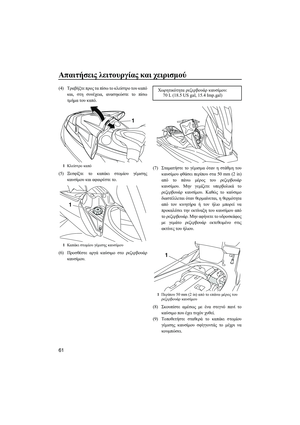

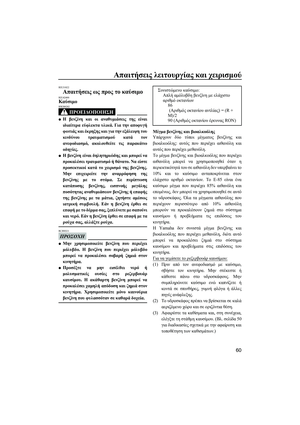

Απαιτήσεις ως προς το καύσιμο ......... 60
Καύσιμο .................................................. 60

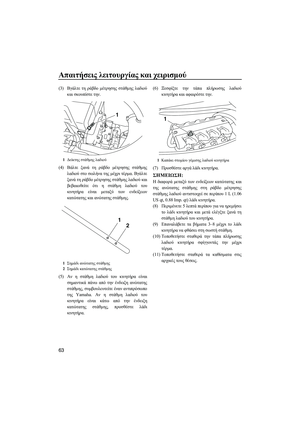

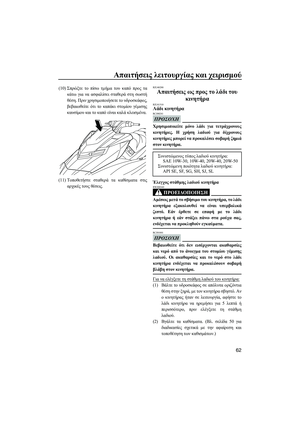

Απαιτήσεις ως προς το λάδι του
κινητήρα .......................................... 62
Λάδι κινητήρα ........................................ 62
UF2T71R0.book Page 1 Thursday, July 19, 2012 8:52 AM

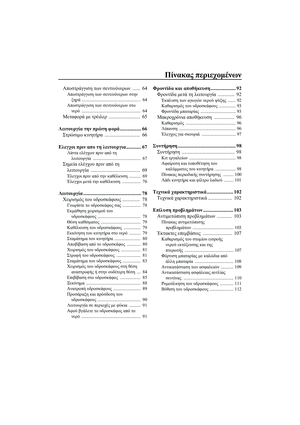

Πίνακας περιεχομένων

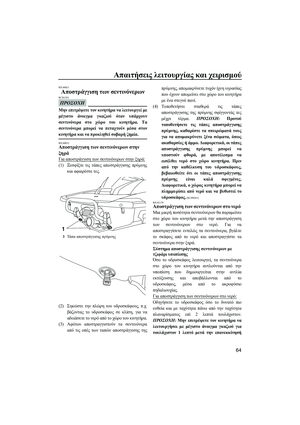

Αποστράγγιση των σεντινόνερων ...... 64
Αποστράγγιση των σεντινόνερων στην
ξηρά .................................................... 64
Αποστράγγιση των σεντινόνερων στο
νερό .................................................... 64

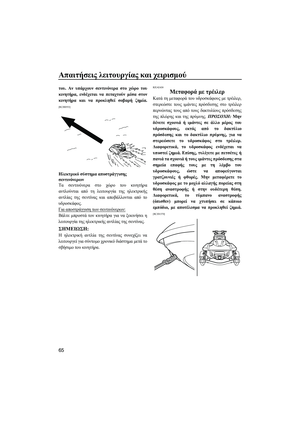

Μεταφορά με τρέιλερ ......................... 65
Λειτουργία την πρώτη φορά ................. 66

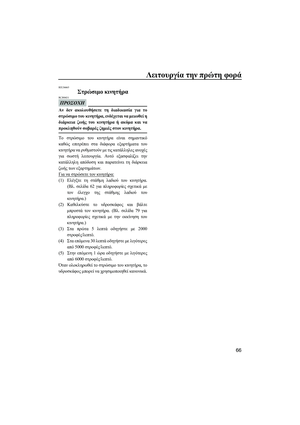

Στρώσιμο κινητήρα ............................ 66

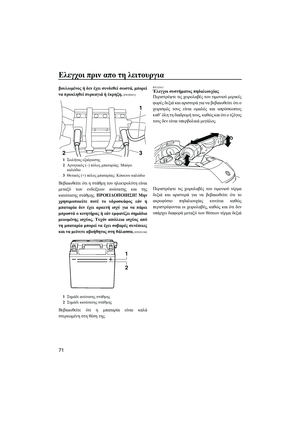

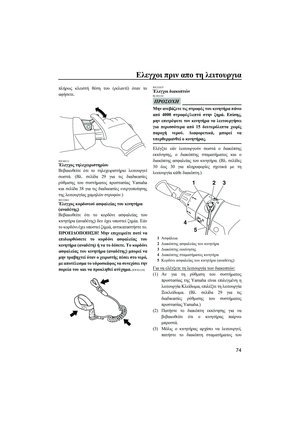

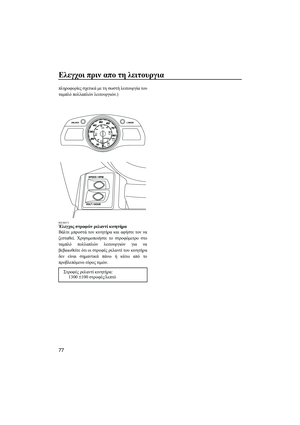

Ελεγχοι πριν απο τη λειτουργια ............ 67

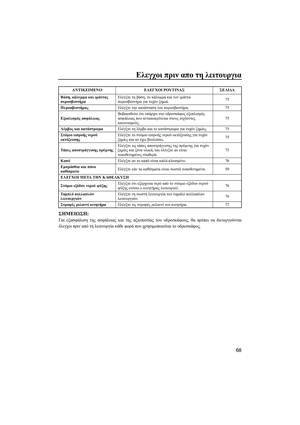

Λίστα ελέγχων πριν από τη
λειτουργία .......................................... 67

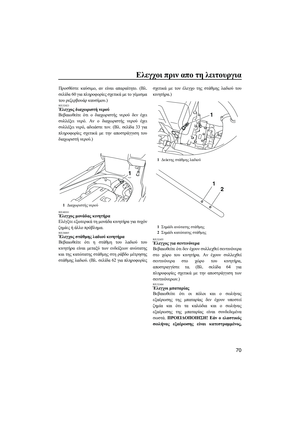

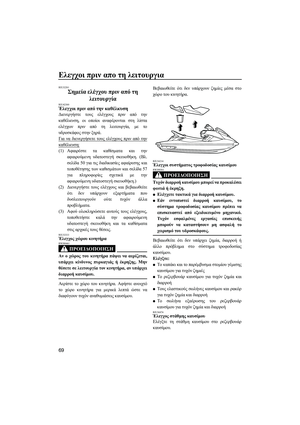

Σημεία ελέγχου πριν από τη
λειτουργία ....................................... 69

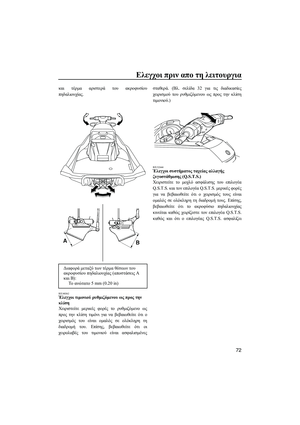

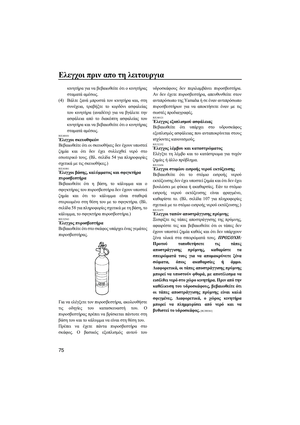

Έλεγχοι πριν από την καθέλκυση .......... 69

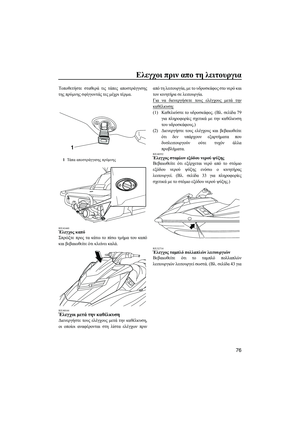

Έλεγχοι μετά την καθέλκυση ................ 76
Λειτουργία .............................................. 78

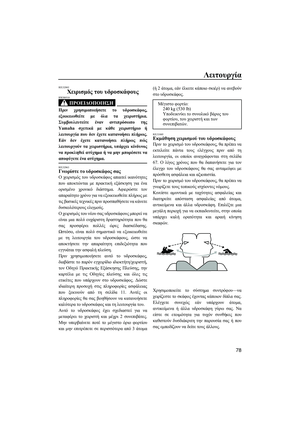

Χειρισμός του υδροσκάφους .............. 78
Γνωρίστε το υδροσκάφος σας ................ 78
Εκμάθηση χειρισμού του
υδροσκάφους ...................................... 78

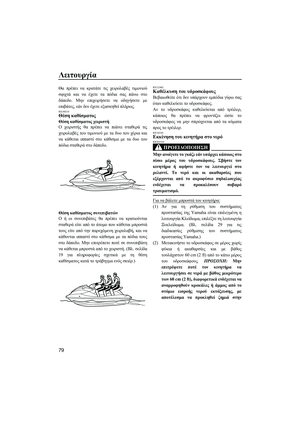

Θέση καθίσματος ................................... 79
Καθέλκυση του υδροσκάφους ............... 79
Εκκίνηση του κινητήρα στο νερό .......... 79

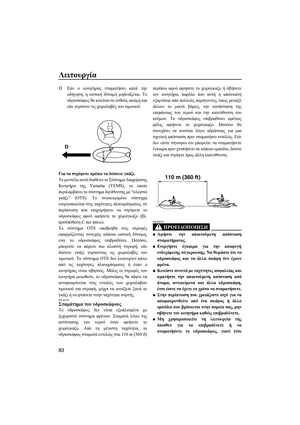

Σταμάτημα του κινητήρα ....................... 80
Αποβίβαση από το υδροσκάφος ............ 80

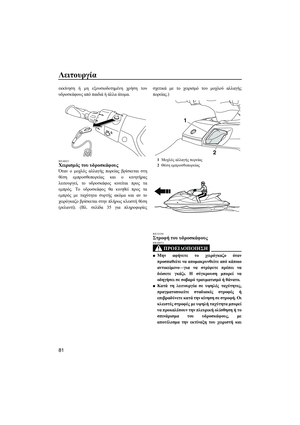

Χειρισμός του υδροσκάφους ................. 81
Στροφή του υδροσκάφους ..................... 81
Σταμάτημα του υδροσκάφους ................ 83

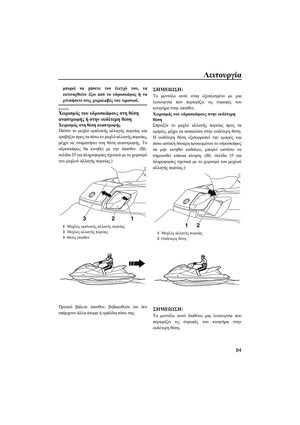

Χειρισμός του υδροσκάφους στη θέση
αναστροφής ή στην ουδέτερη θέση ... 84

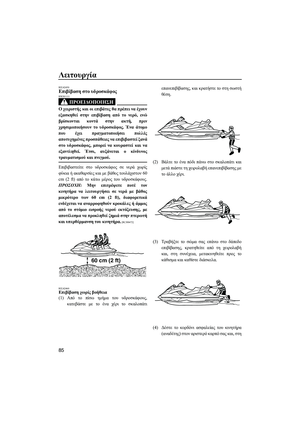

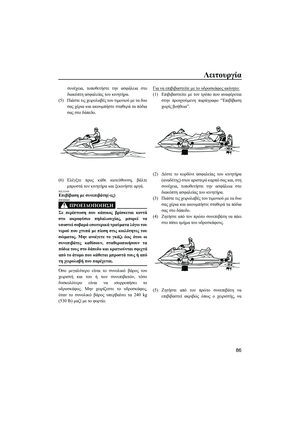

Επιβίβαση στο υδροσκάφος .................. 85
Ξεκίνημα ................................................ 88

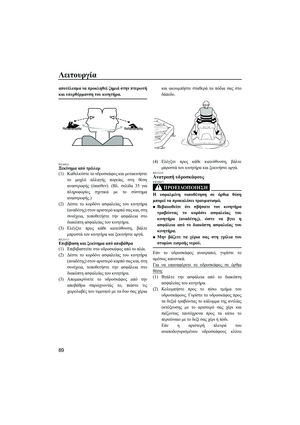

Ανατροπή υδροσκάφους ........................ 89

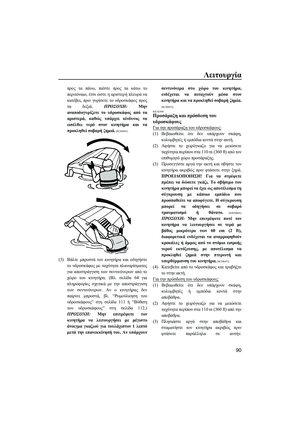

Προσάραξη κα
ι πρόσδεση του
υδροσκάφους ...................................... 90

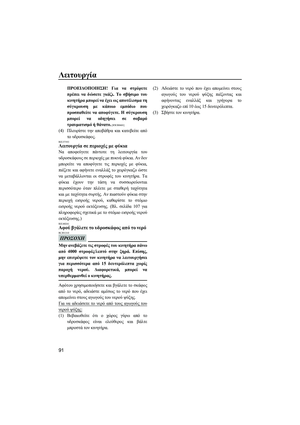

Λειτουργία σε περιοχές με φύκια .......... 91
Αφού βγάλετε το υδροσκάφος από το
νερό .................................................... 91
Φροντίδα και αποθήκευση .................... 92
Φροντίδα μετά τη λειτουργία ............. 92

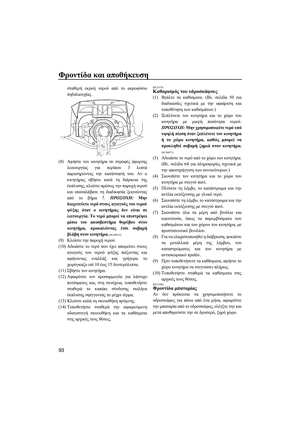

Έκπλυση των αγωγών νερού ψύξης ....... 92
Καθαρισμός του υδροσκάφους ............... 93

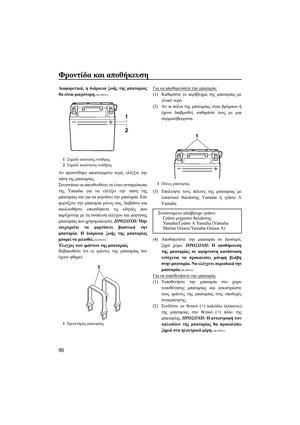

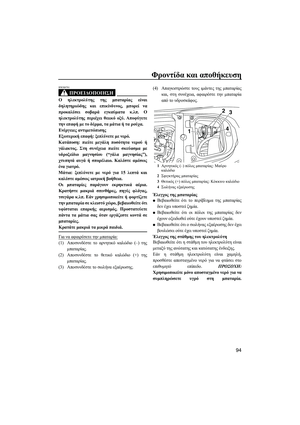

Φροντίδα μπαταρίας ............................... 93

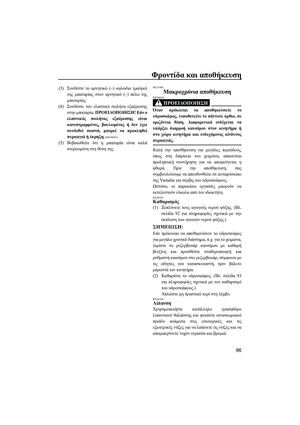

Μακροχρόνια αποθήκευση ................ 96
Καθαρισμός ............................................ 96

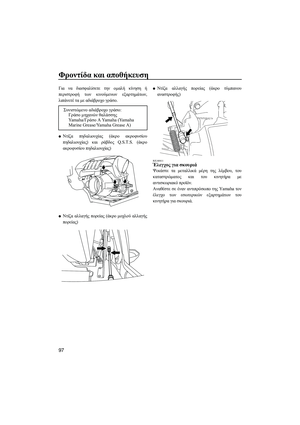

Λίπανση .................................................. 96
Έλεγχος για σκουριά .............................. 97
Συντήρηση .............................................. 98
Συντήρηση .......................................... 98
Κιτ εργαλείων ......................................... 98

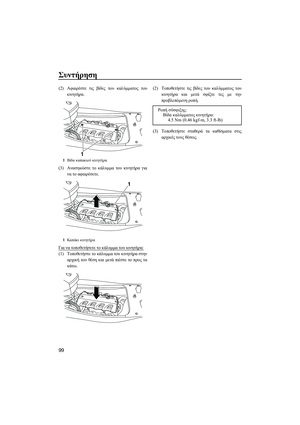

Αφαίρεση και τοποθέτηση του
καλύμματος του κινητήρα .................. 98

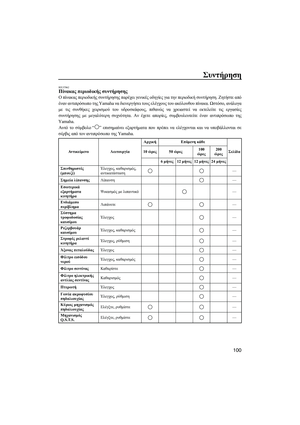

Πίνακας περιοδικής συντήρησης ......... 100
Λάδι κινητήρα και φίλτρο λαδιού ........ 101

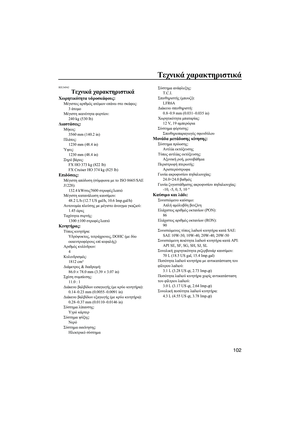

Τεχνικά χαρακτηριστικά ..................... 102
Τεχνικά χαρακτηριστικά ................... 102

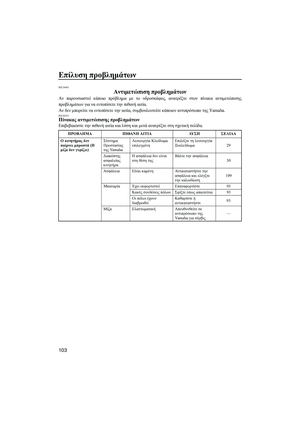

Επίλυση προβλημάτων ........................ 103
Αντιμετώπιση προβλημάτων ............ 103

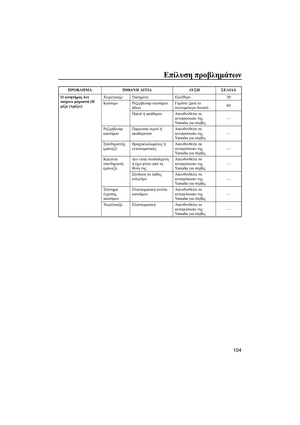

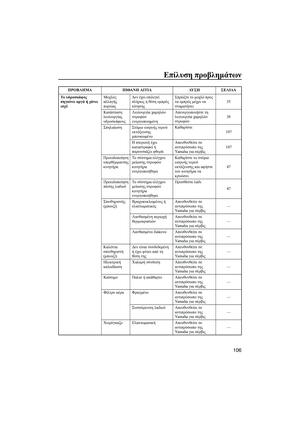

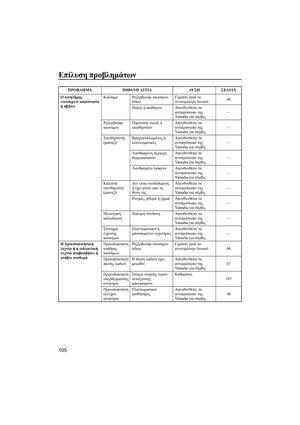

Πίνακας αντιμετώπισης
προβλημάτων .................................... 103
Έκτακτες επεμβάσεις ....................... 107
Καθαρισμός του στομίου εισροής
νερού εκτόξευσης και της
πτερωτής ........................................... 107
Φόρτιση μπαταρίας με καλώδια από
άλλη μπαταρία .................................. 108

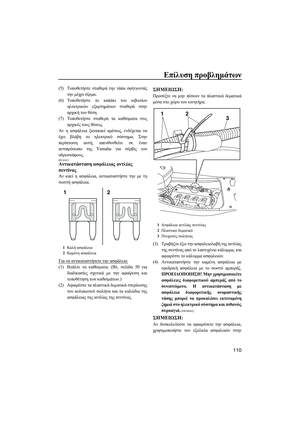

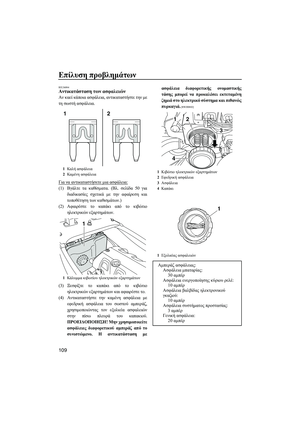

Αντικατάσταση των ασφαλειών ........... 109
Αντικατάσταση ασφάλειας αντλίας
σεντίνας ............................................ 110
Ρυμούλκηση του υδροσκάφους ............ 111
Βύθιση του υδροσκάφους ..................... 112
UF2T71R0.book Page 2 Thursday, July 19, 2012 8:52 AM

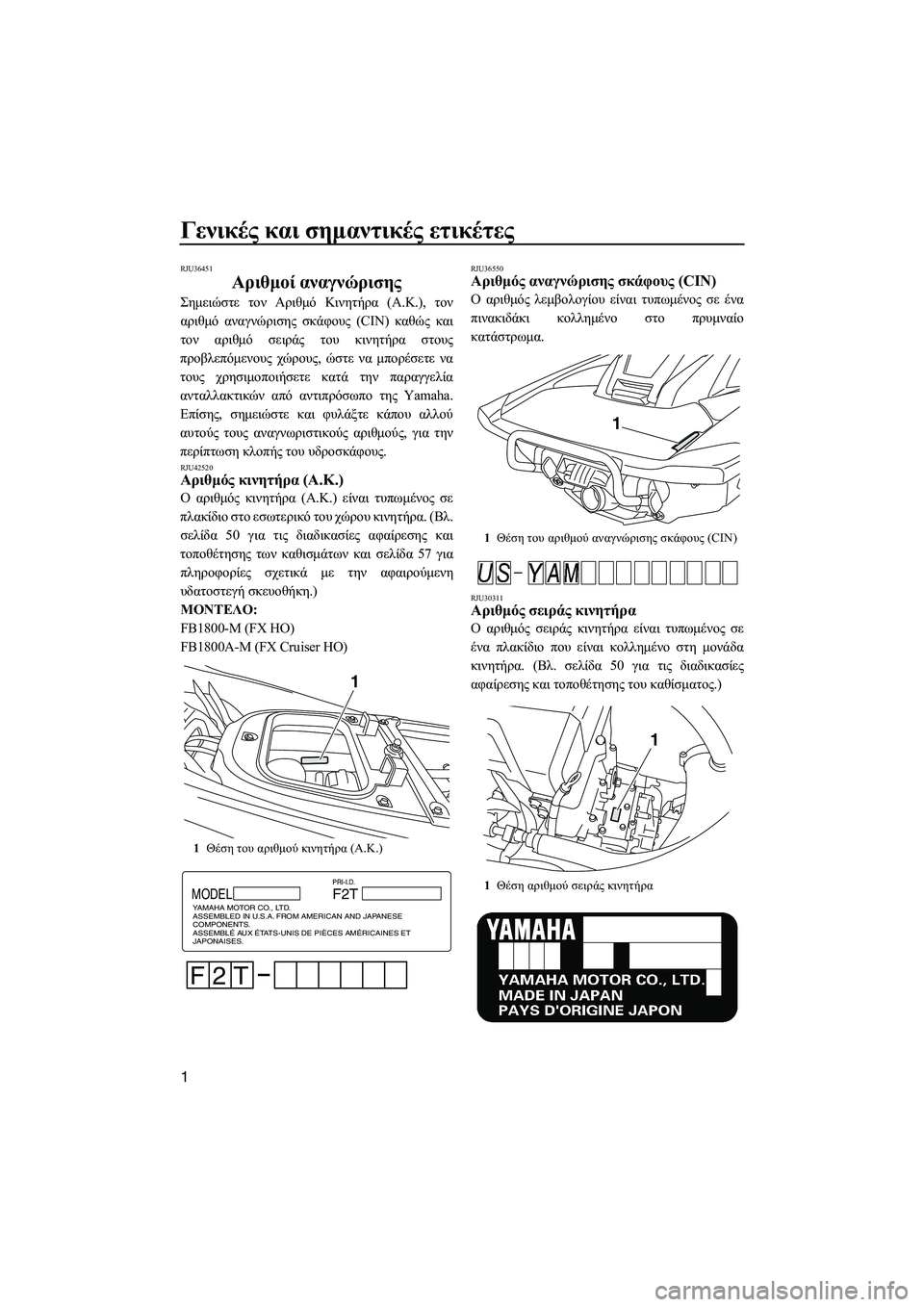

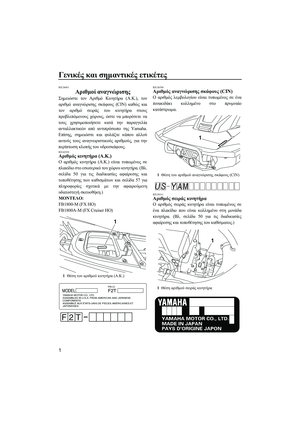

Γενικές και σημαντικές ετικέτες
1
RJU36451
Αριθμοί αναγνώρισης
Σημειώστε τον Αριθμό Κινητήρα (Α.Κ .), τον
αριθμό αναγνώρισης σκάφους (CIN) καθώς και
τον αριθμό σειράς του κινητήρα στους
προβλεπόμενους χώρους , ώστε να μπορέσετε να
τους χρησιμοποιήσετε κατά την παραγγελία
ανταλλακτικών από αντιπρόσωπο της Yamaha.
Επίσης , σημειώστε και φυλάξτε κάπου αλλού
αυτούς τους αναγνωριστικούς αριθμούς , για την
περίπτωση κλοπής του υδροσκάφους .
RJU42520Αριθμός κινητήρα (Α .Κ .)
Ο αριθμός κινητήρα (Α.Κ .) είναι τυπωμένος σε
πλακίδιο στο εσωτερικό του χώρου κινητήρα . (Βλ .
σελίδα 50 για τις διαδικασίες αφαίρεσης και
τοποθέτησης των καθισμάτων και σελίδα 57 για
πληροφορίες σχετικά με την αφαιρούμενη
υδατοστεγή σκευοθήκη .)
ΜΟΝΤ EΛΟ :
FB1800-M (FX HO)
FB1800A-M (FX Cruiser HO)
RJU36550Αριθμός αναγνώρισης σκάφους (CIN)
Ο αριθμός λεμβολογίου είναι τυπωμένος σε ένα
πινακιδάκι κολλημένο στο πρυμναίο
κατάστρωμα .
RJU30311Αριθμός σειράς κινητήρα
Ο αριθμός σειράς κινητήρα είναι τυπωμένος σε
ένα πλακίδιο που είναι κολλημένο στη μονάδα
κινητήρα . (Βλ. σελίδα 50 για τις διαδικασίες
αφαίρεσης και τοποθέτησης του καθίσματος .)
1Θέση του αριθμού κινητήρα (Α .Κ .)
1
MODELF2T
F
PRI-I.D.
YAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICAINES ET
JAPONAISES.
2T
1 Θέση του αριθμού αναγνώρισης σκάφους (CIN)
1 Θέση αριθμού σειράς κινητήρα
1
1
UF2T71R0.book Page 1 Thursday, July 19, 2012 8:52 AM
