2013 YAMAHA FX HO Betriebsanleitungen (in German)

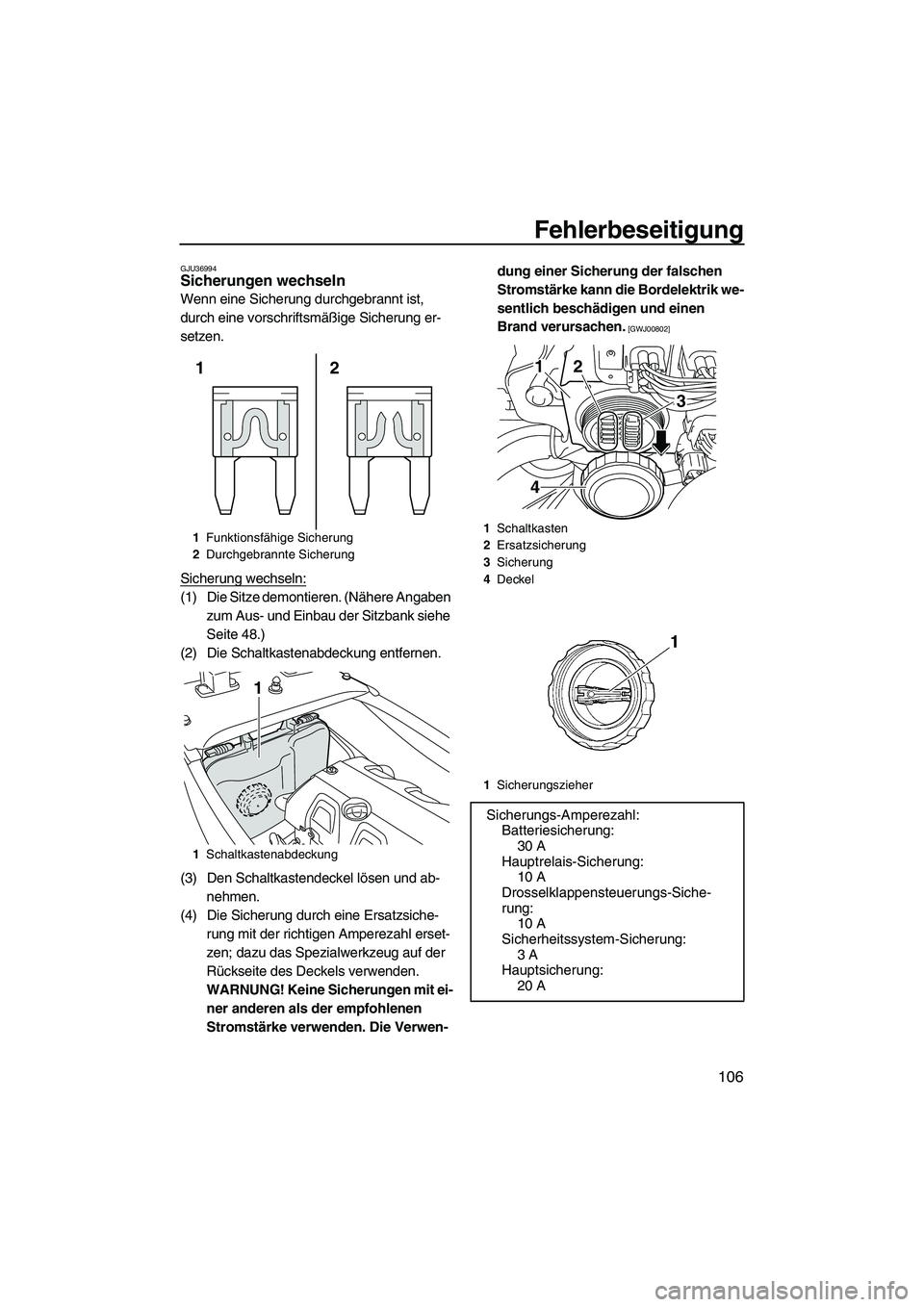

Fehlerbeseitigung
106
GJU36994Sicherungen wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Sicherung wechseln:
(1) Die Sitze demontieren. (Nähere Angaben zum Aus- und Einbau der Sitzbank siehe
Seite 48.)
(2) Die Schaltkastenabdeckung entfernen.
(3) Den Schaltkastendeckel lösen und ab- nehmen.
(4) Die Sicherung durch eine Ersatzsiche- rung mit der richtigen Amperezahl erset-
zen; dazu das Spezialwerkzeug auf der
Rückseite des Deckels verwenden.
WARNUNG! Keine Sicherungen mit ei- ner anderen als der empfohlenen
Stromstärke verwenden. Die Verwen- dung einer Sicherung der falschen
Stromstärke kann die Bordelektrik we-
sentlich beschädigen und einen
Brand verursachen.
[GWJ00802]
1
Funktionsfähige Sicherung
2 Durchgebrannte Sicherung
1 Schaltkastenabdeckung
2
1
1
1 Schaltkasten
2 Ersatzsicherung
3 Sicherung
4 Deckel
1 Sicherungszieher
Sicherungs-Amperezahl:
Batteriesicherung: 30 A
Hauptrelais-Sicherung: 10 A
Drosselklappensteuerungs-Siche-
rung: 10 A
Sicherheitssystem-Sicherung:
3 A
Hauptsicherung: 20 A
1
4 3
2
UF2T71G0.book Page 106 Friday, July 13, 2012 3:52 PM

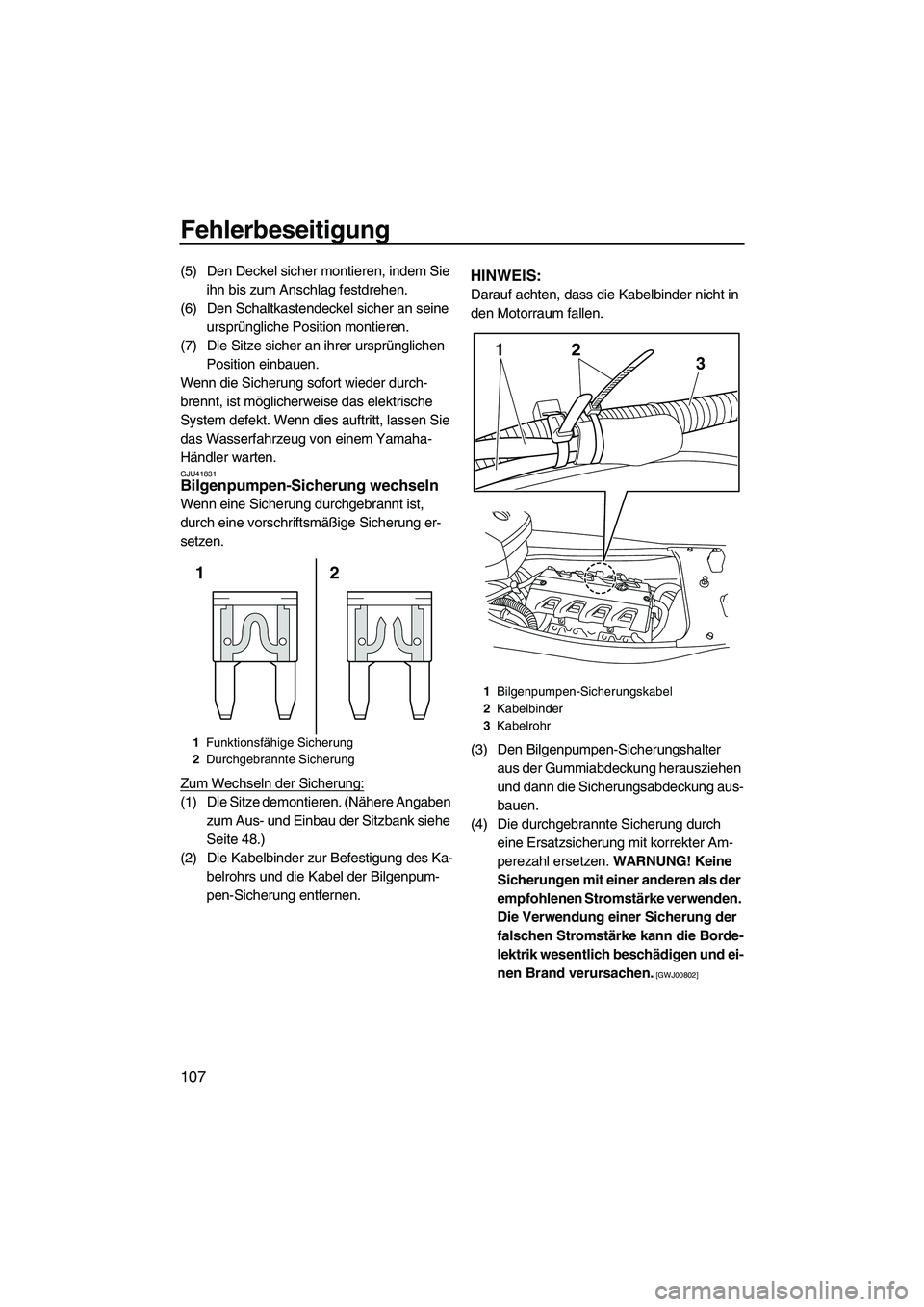

Fehlerbeseitigung
107
(5) Den Deckel sicher montieren, indem Sie ihn bis zum Anschlag festdrehen.
(6) Den Schaltkastendeckel sicher an seine ursprüngliche Position montieren.
(7) Die Sitze sicher an ihrer ursprünglichen Position einbauen.
Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.
GJU41831Bilgenpumpen-Sicherung wechseln
Wenn eine Sicherung durchgebrannt ist,
durch eine vorschriftsmäßige Sicherung er-
setzen.
Zum Wechseln der Sicherung:
(1) Die Sitze demontieren. (Nähere Angaben zum Aus- und Einbau der Sitzbank siehe
Seite 48.)
(2) Die Kabelbinder zur Befestigung des Ka- belrohrs und die Kabel der Bilgenpum-
pen-Sicherung entfernen.
HINWEIS:
Darauf achten, dass die Kabelbinder nicht in
den Motorraum fallen.
(3) Den Bilgenpumpen-Sicherungshalter aus der Gummiabdeckung herausziehen
und dann die Sicherungsabdeckung aus-
bauen.
(4) Die durchgebrannte Sicherung durch eine Ersatzsicherung mit korrekter Am-
perezahl ersetzen. WARNUNG! Keine
Sicherungen mit einer anderen als der
empfohlenen Stromstärke verwenden.
Die Verwendung einer Sicherung der
falschen Stromstärke kann die Borde-
lektrik wesentlich beschädigen und ei-
nen Brand verursachen.
[GWJ00802]
1 Funktionsfähige Sicherung
2 Durchgebrannte Sicherung
2
1
1 Bilgenpumpen-Sicherungskabel
2 Kabelbinder
3 Kabelrohr
213
UF2T71G0.book Page 107 Friday, July 13, 2012 3:52 PM

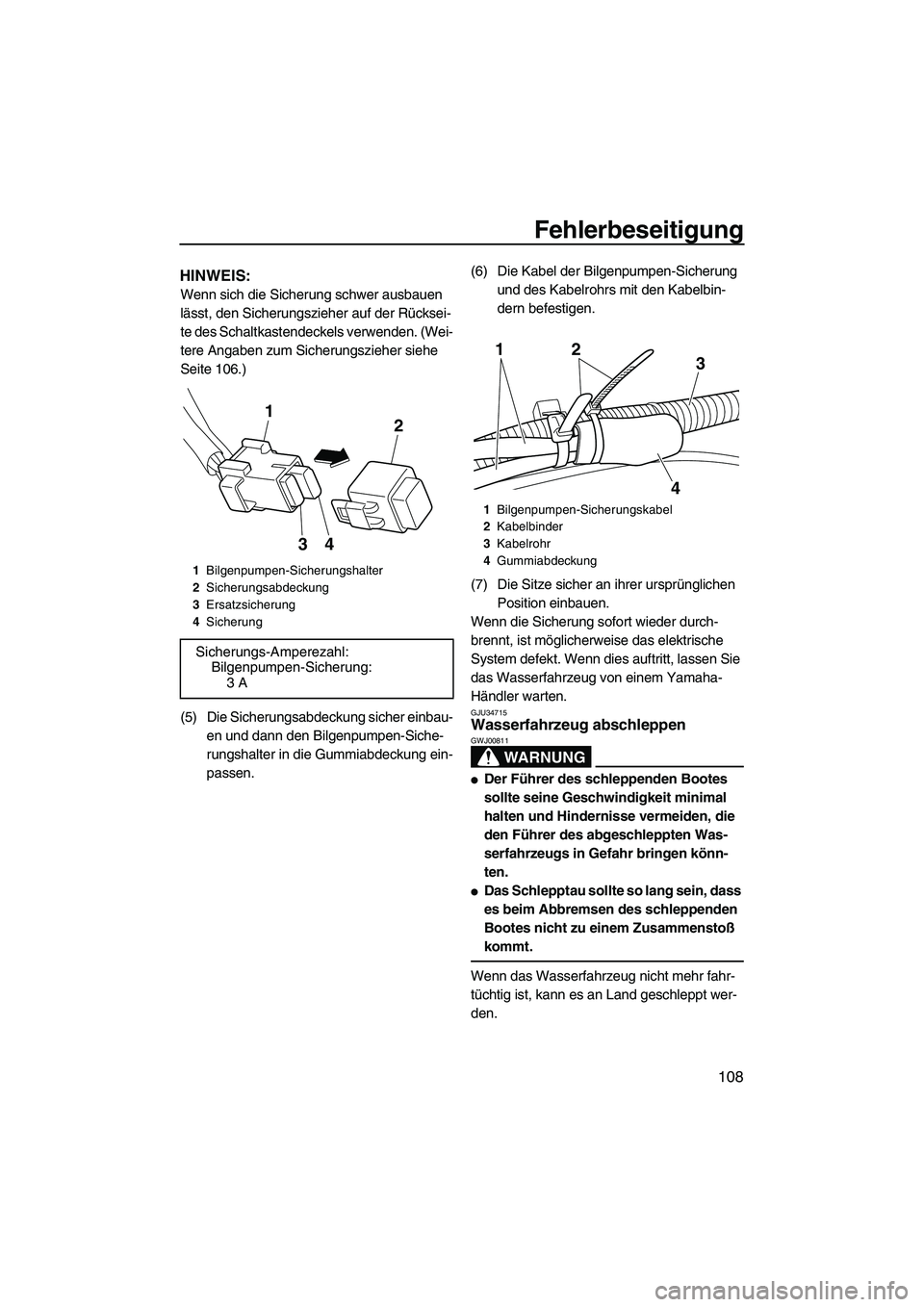

Fehlerbeseitigung
108
HINWEIS:
Wenn sich die Sicherung schwer ausbauen
lässt, den Sicherungszieher auf der Rücksei-
te des Schaltkastendeckels verwenden. (Wei-
tere Angaben zum Sicherungszieher siehe
Seite 106.)
(5) Die Sicherungsabdeckung sicher einbau-en und dann den Bilgenpumpen-Siche-
rungshalter in die Gummiabdeckung ein-
passen. (6) Die Kabel der Bilgenpumpen-Sicherung
und des Kabelrohrs mit den Kabelbin-
dern befestigen.
(7) Die Sitze sicher an ihrer ursprünglichen Position einbauen.
Wenn die Sicherung sofort wieder durch-
brennt, ist möglicherweise das elektrische
System defekt. Wenn dies auftritt, lassen Sie
das Wasserfahrzeug von einem Yamaha-
Händler warten.
GJU34715Wasserfahrzeug abschleppen
WARNUNG
GWJ00811
●Der Führer des schleppenden Bootes
sollte seine Geschwindigkeit minimal
halten und Hindernisse vermeiden, die
den Führer des abgeschleppten Was-
serfahrzeugs in Gefahr bringen könn-
ten.
●Das Schlepptau sollte so lang sein, dass
es beim Abbremsen des schleppenden
Bootes nicht zu einem Zusammenstoß
kommt.
Wenn das Wasserfahrzeug nicht mehr fahr-
tüchtig ist, kann es an Land geschleppt wer-
den.
1 Bilgenpumpen-Sicherungshalter
2 Sicherungsabdeckung
3 Ersatzsicherung
4 Sicherung
Sicherungs-Amperezahl:
Bilgenpumpen-Sicherung:3 A
21
43
1Bilgenpumpen-Sicherungskabel
2 Kabelbinder
3 Kabelrohr
4 Gummiabdeckung
213
4
UF2T71G0.book Page 108 Friday, July 13, 2012 3:52 PM

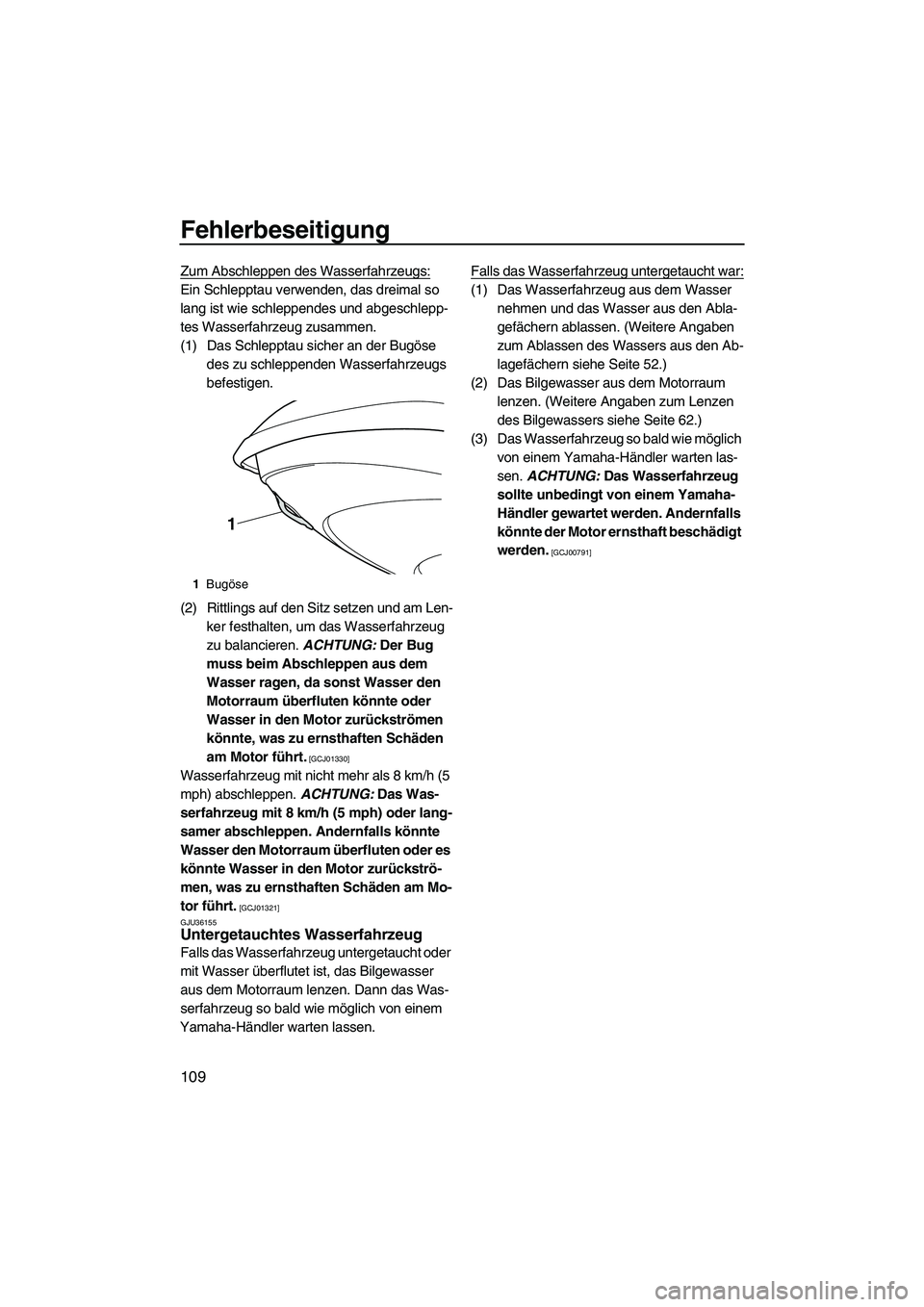

Fehlerbeseitigung
109
Zum Abschleppen des Wasserfahrzeugs:
Ein Schlepptau verwenden, das dreimal so
lang ist wie schleppendes und abgeschlepp-
tes Wasserfahrzeug zusammen.
(1) Das Schlepptau sicher an der Bugöse des zu schleppenden Wasserfahrzeugs
befestigen.
(2) Rittlings auf den Sitz setzen und am Len- ker festhalten, um das Wasserfahrzeug
zu balancieren. ACHTUNG: Der Bug
muss beim Abschleppen aus dem
Wasser ragen, da sonst Wasser den
Motorraum überfluten könnte oder
Wasser in den Motor zurückströmen
könnte, was zu ernsthaften Schäden
am Motor führt.
[GCJ01330]
Wasserfahrzeug mit nicht mehr als 8 km/h (5
mph) abschleppen. ACHTUNG: Das Was-
serfahrzeug mit 8 km/h (5 mph) oder lang-
samer abschleppen. Andernfalls könnte
Wasser den Motorraum überfluten oder es
könnte Wasser in den Motor zurückströ-
men, was zu ernsthaften Schäden am Mo-
tor führt.
[GCJ01321]
GJU36155
Untergetauchtes Wasserfahrzeug
Falls das Wasserfahrzeug untergetaucht oder
mit Wasser überflutet ist, das Bilgewasser
aus dem Motorraum lenzen. Dann das Was-
serfahrzeug so bald wie möglich von einem
Yamaha-Händler warten lassen. Falls das Wasserfahrzeug untergetaucht war:
(1) Das Wasserfahrzeug aus dem Wasser
nehmen und das Wasser aus den Abla-
gefächern ablassen. (Weitere Angaben
zum Ablassen des Wassers aus den Ab-
lagefächern siehe Seite 52.)
(2) Das Bilgewasser aus dem Motorraum lenzen. (Weitere Angaben zum Lenzen
des Bilgewassers siehe Seite 62.)
(3) Das Wasserfahrzeug so bald wie möglich von einem Yamaha-Händler warten las-
sen. ACHTUNG: Das Wasserfahrzeug
sollte unbedingt von einem Yamaha-
Händler gewartet werden. Andernfalls
könnte der Motor ernsthaft beschädigt
werden.
[GCJ00791]
1 Bugöse
1
UF2T71G0.book Page 109 Friday, July 13, 2012 3:52 PM

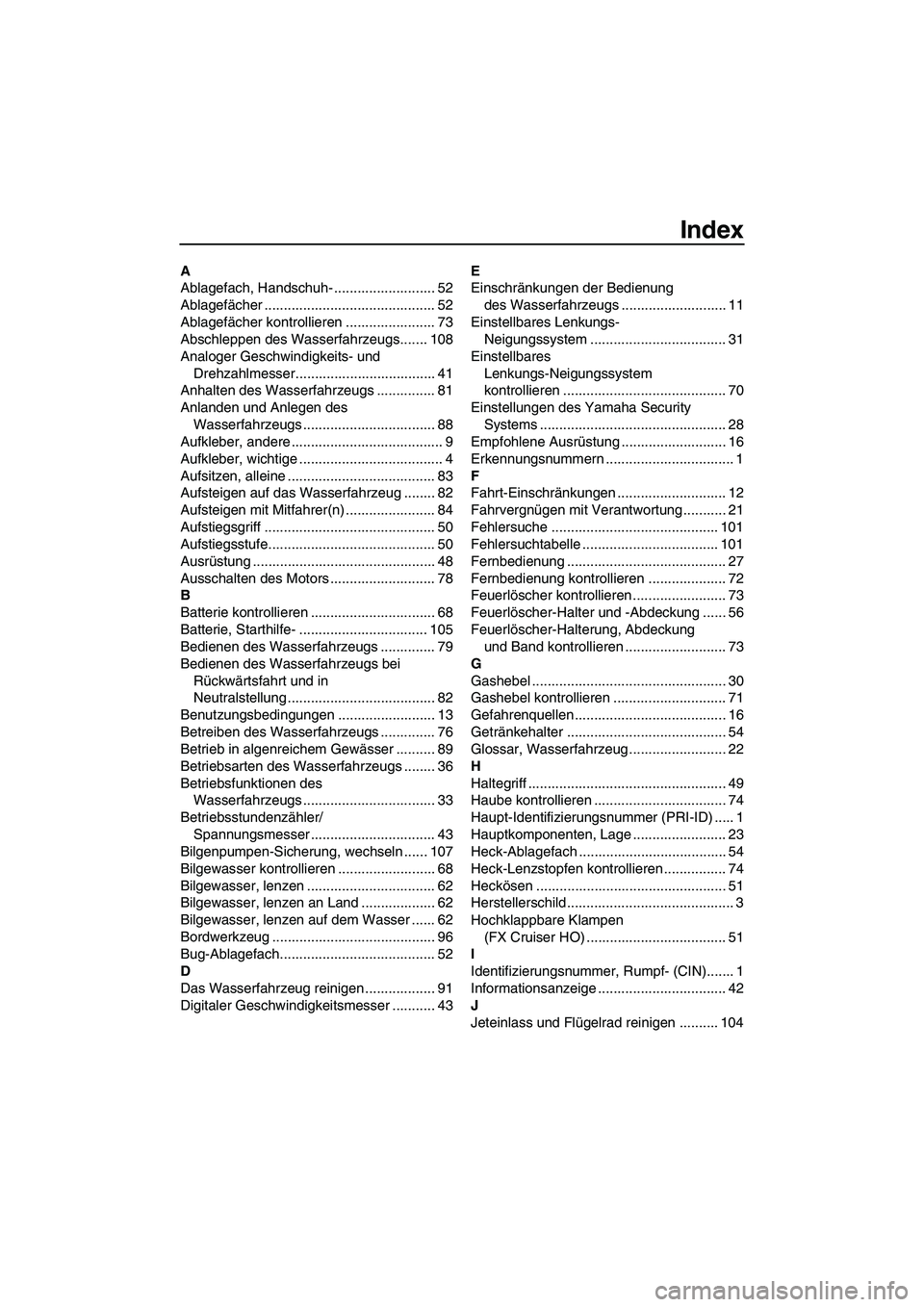

Index
A
Ablagefach, Handschuh- .......................... 52
Ablagefächer ............................................ 52
Ablagefächer kontrollieren ....................... 73
Abschleppen des Wasserfahrzeugs....... 108
Analoger Geschwindigkeits- und Drehzahlmesser.................................... 41
Anhalten des Wasserfahrzeugs ............... 81
Anlanden und Anlegen des
Wasserfahrzeugs .................................. 88
Aufkleber, andere ....................................... 9
Aufkleber, wichtige ..................................... 4
Aufsitzen, alleine ...................................... 83
Aufsteigen auf das Wasserfahrzeug ........ 82
Aufsteigen mit Mitfahrer(n) ....................... 84
Aufstiegsgriff ............................................ 50
Aufstiegsstufe........................................... 50
Ausrüstung ............................................... 48
Ausschalten des Motors ........................... 78
B
Batterie kontrollieren ................................ 68
Batterie, Starthilfe- ................................. 105
Bedienen des Wasserfahrzeugs .............. 79
Bedienen des Wasserfahrzeugs bei
Rückwärtsfahrt und in
Neutralstellung ...................................... 82
Benutzungsbedingungen ......................... 13
Betreiben des Wasserfahrzeugs .............. 76
Betrieb in algenreichem Gewässer .......... 89
Betriebsarten des Wasserfahrzeugs ........ 36
Betriebsfunktionen des Wasserfahrzeugs .................................. 33
Betriebsstundenzähler/ Spannungsmesser ................................ 43
Bilgenpumpen-Sicherung, wechseln ...... 107
Bilgewasser kontrollieren ......................... 68
Bilgewasser, lenzen ................................. 62
Bilgewasser, lenzen an Land ................... 62
Bilgewasser, lenzen auf dem Wasser ...... 62
Bordwerkzeug .......................................... 96
Bug-Ablagefach........................................ 52
D
Das Wasserfahrzeug reinigen .................. 91
Digitaler Geschwindigkeitsmesser ........... 43 E
Einschränkungen der Bedienung
des Wasserfahrzeugs ........................... 11
Einstellbares Lenkungs- Neigungssystem ................................... 31
Einstellbares Lenkungs-Neigungssystem
kontrollieren .......................................... 70
Einstellungen des Yamaha Security Systems ................................................ 28
Empfohlene Ausrüstung ........................... 16
Erkennungsnummern ................................. 1
F
Fahrt-Einschränkungen ............................ 12
Fahrvergnügen mit Verantwortung ........... 21
Fehlersuche ........................................... 101
Fehlersuchtabelle ................................... 101
Fernbedienung ......................................... 27
Fernbedienung kontrollieren .................... 72
Feuerlöscher kontrollieren ........................ 73
Feuerlöscher-Halter und -Abdeckung ...... 56
Feuerlöscher-Halterung, Abdeckung und Band kontrollieren .......................... 73
G
Gashebel .................................................. 30
Gashebel kontrollieren ............................. 71
Gefahrenquellen ....................................... 16
Getränkehalter ......................................... 54
Glossar, Wasserfahrzeug ......................... 22
H
Haltegriff ................................................... 49
Haube kontrollieren .................................. 74
Haupt-Identifizierungsnummer (PRI-ID) ..... 1
Hauptkomponenten, Lage ........................ 23
Heck-Ablagefach ...................................... 54
Heck-Lenzstopfen kontrollieren ................ 74
Heckösen ................................................. 51
Herstellerschild ........................................... 3
Hochklappbare Klampen (FX Cruiser HO) .................................... 51
I
Identifizierungsnummer, Rumpf- (CIN)....... 1
Informationsanzeige ................................. 42
J
Jeteinlass und Flügelrad reinigen .......... 104
UF2T71G0.book Page 1 Friday, July 13, 2012 3:52 PM

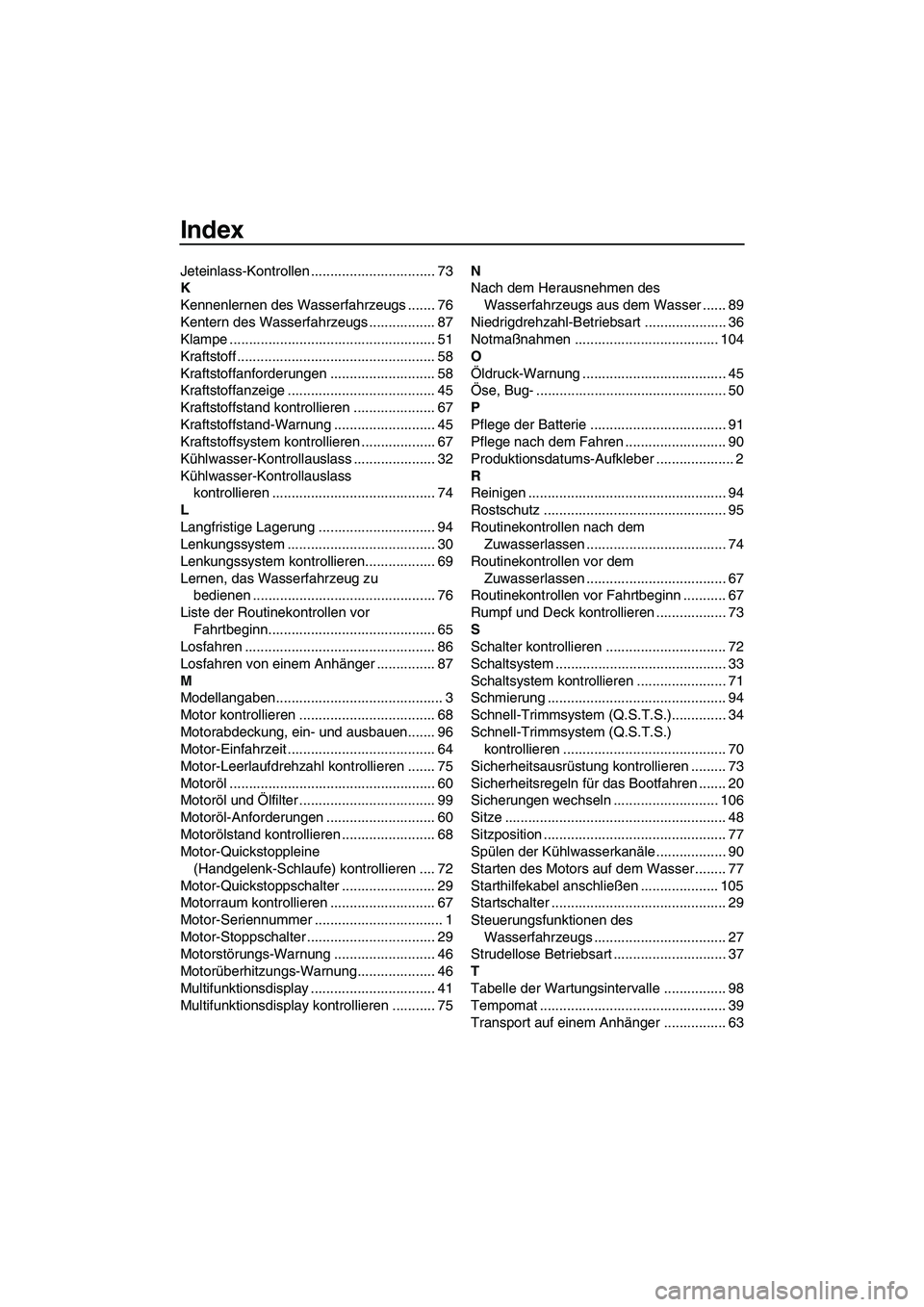

Index
Jeteinlass-Kontrollen ................................ 73
K
Kennenlernen des Wasserfahrzeugs ....... 76
Kentern des Wasserfahrzeugs ................. 87
Klampe ..................................................... 51
Kraftstoff ................................................... 58
Kraftstoffanforderungen ........................... 58
Kraftstoffanzeige ...................................... 45
Kraftstoffstand kontrollieren ..................... 67
Kraftstoffstand-Warnung .......................... 45
Kraftstoffsystem kontrollieren ................... 67
Kühlwasser-Kontrollauslass ..................... 32
Kühlwasser-Kontrollauslass kontrollieren .......................................... 74
L
Langfristige Lagerung .............................. 94
Lenkungssystem ...................................... 30
Lenkungssystem kontrollieren.................. 69
Lernen, das Wasserfahrzeug zu bedienen ............................................... 76
Liste der Routinekontrollen vor Fahrtbeginn........................................... 65
Losfahren ................................................. 86
Losfahren von einem Anhänger ............... 87
M
Modellangaben........................................... 3
Motor kontrollieren ................................... 68
Motorabdeckung, ein- und ausbauen....... 96
Motor-Einfahrzeit ...................................... 64
Motor-Leerlaufdrehzahl kontrollieren ....... 75
Motoröl ..................................................... 60
Motoröl und Ölfilter ................................... 99
Motoröl-Anforderungen ............................ 60
Motorölstand kontrollieren ........................ 68
Motor-Quickstoppleine
(Handgelenk-Schlaufe) kontrollieren .... 72
Motor-Quickstoppschalter ........................ 29
Motorraum kontrollieren ........................... 67
Motor-Seriennummer ................................. 1
Motor-Stoppschalter ................................. 29
Motorstörungs-Warnung .......................... 46
Motorüberhitzungs-Warnung.................... 46
Multifunktionsdisplay ................................ 41
Multifunktionsdisplay kontrollieren ........... 75 N
Nach dem Herausnehmen des
Wasserfahrzeugs aus dem Wasser ...... 89
Niedrigdrehzahl-Betriebsart ..................... 36
Notmaßnahmen ..................................... 104
O
Öldruck-Warnung ..................................... 45
Öse, Bug- ................................................. 50
P
Pflege der Batterie ................................... 91
Pflege nach dem Fahren .......................... 90
Produktionsdatums-Aufkleber .................... 2
R
Reinigen ................................................... 94
Rostschutz ............................................... 95
Routinekontrollen nach dem Zuwasserlassen .................................... 74
Routinekontrollen vor dem Zuwasserlassen .................................... 67
Routinekontrollen vor Fahrtbeginn ........... 67
Rumpf und Deck kontrollieren .................. 73
S
Schalter kontrollieren ............................... 72
Schaltsystem ............................................ 33
Schaltsystem kontrollieren ....................... 71
Schmierung .............................................. 94
Schnell-Trimmsystem (Q.S.T.S.).............. 34
Schnell-Trimmsystem (Q.S.T.S.) kontrollieren .......................................... 70
Sicherheitsausrüstung kontrollieren ......... 73
Sicherheitsregeln für das Bootfahren ....... 20
Sicherungen wechseln ........................... 106
Sitze ......................................................... 48
Sitzposition ............................................... 77
Spülen der Kühlwasserkanäle .................. 90
Starten des Motors auf dem Wasser ........ 77
Starthilfekabel anschließen .................... 105
Startschalter ............................................. 29
Steuerungsfunktionen des Wasserfahrzeugs .................................. 27
Strudellose Betriebsart ............................. 37
T
Tabelle der Wartungsintervalle ................ 98
Tempomat ................................................ 39
Transport auf einem Anhänger ................ 63
UF2T71G0.book Page 2 Friday, July 13, 2012 3:52 PM

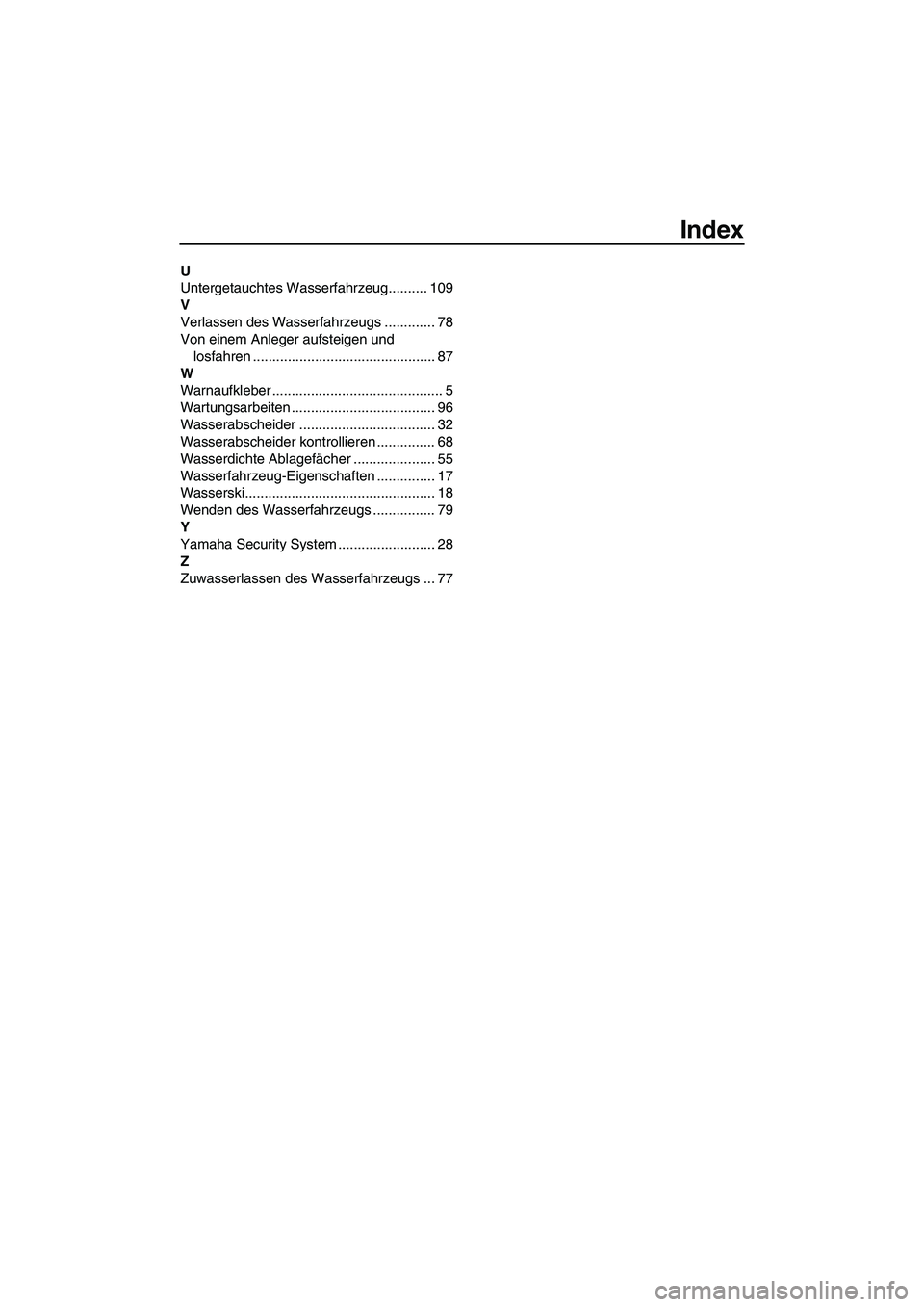

Index
U
Untergetauchtes Wasserfahrzeug.......... 109
V
Verlassen des Wasserfahrzeugs ............. 78
Von einem Anleger aufsteigen und losfahren ............................................... 87
W
Warnaufkleber ............................................ 5
Wartungsarbeiten ..................................... 96
Wasserabscheider ................................... 32
Wasserabscheider kontrollieren ............... 68
Wasserdichte Ablagefächer ..................... 55
Wasserfahrzeug-Eigenschaften ............... 17
Wasserski................................................. 18
Wenden des Wasserfahrzeugs ................ 79
Y
Yamaha Security System ......................... 28
Z
Zuwasserlassen des Wasserfahrzeugs ... 77
UF2T71G0.book Page 3 Friday, July 13, 2012 3:52 PM

Gedruckt in den USA
Juli 2012–0.5 × 1 CR
UF2T71G0.book Page 1 Friday, July 13, 2012 3:52 PM
