2013 YAMAHA FX HO Betriebsanleitungen (in German)

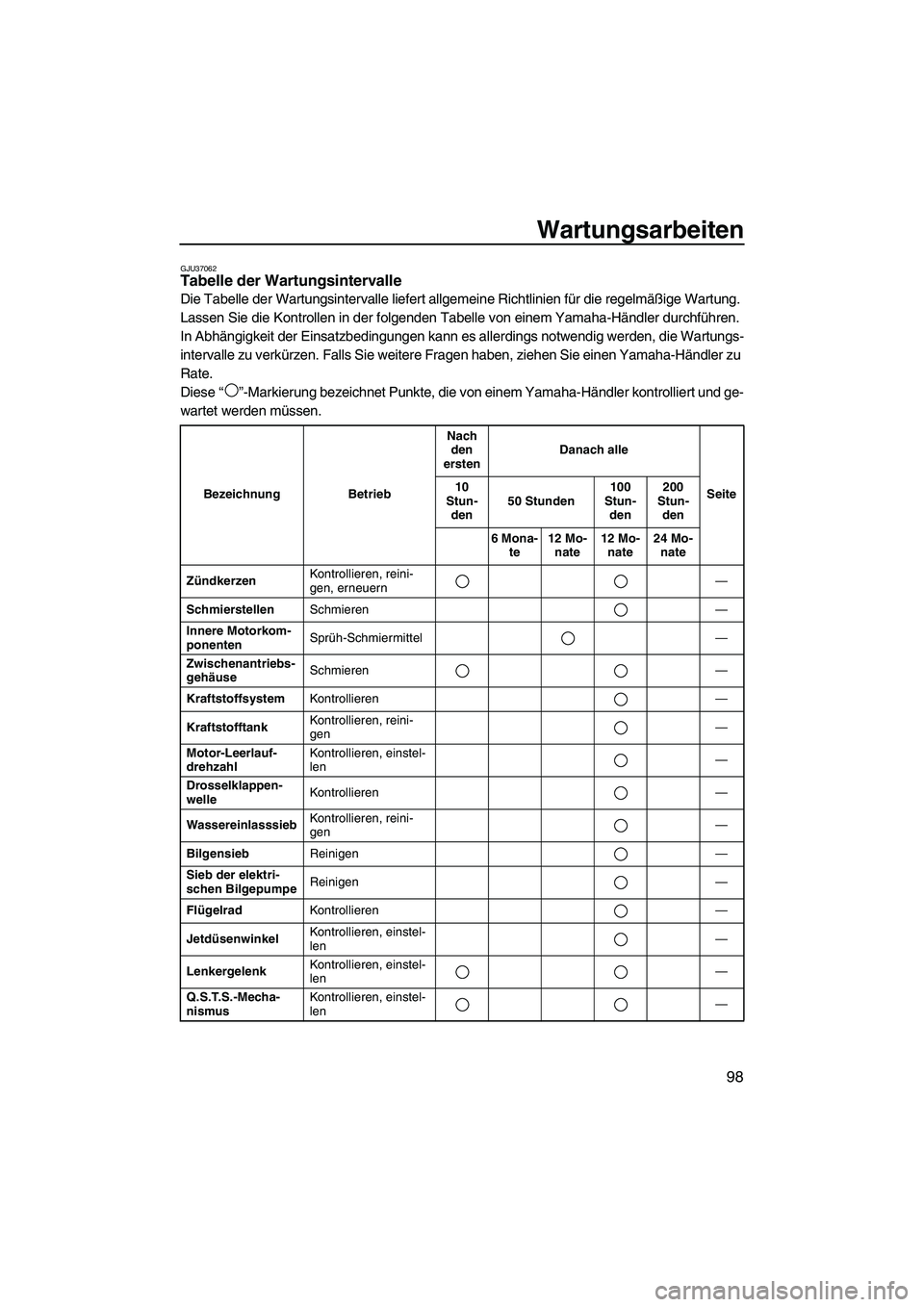

Wartungsarbeiten
98
GJU37062Tabelle der Wartungsintervalle
Die Tabelle der Wartungsintervalle liefert allgemeine Richtlinien für die regelmäßige Wartung.
Lassen Sie die Kontrollen in der folgenden Tabelle von einem Yamaha-Händler durchführen.
In Abhängigkeit der Einsatzbedingungen kann es allerdings notwendig werden, die Wartungs-
intervalle zu verkürzen. Falls Sie weitere Fragen haben, ziehen Sie einen Yamaha-Händler zu
Rate.
Diese “ ”-Markierung bezeichnet Punkte, die von einem Yamaha-Händler kontrolliert und ge-
wartet werden müssen.
Bezeichnung BetriebNach
den
ersten Danach alle
Seite
10
Stun- den 50 Stunden 100
Stun- den 200
Stun- den
6 Mona- te 12 Mo-
nate 12 Mo-
nate 24 Mo-
nate
Zündkerzen Kontrollieren, reini-
gen, erneuern
—
Schmierstellen Schmieren —
Innere Motorkom-
ponenten Sprüh-Schmiermittel
—
Zwischenantriebs-
gehäuse Schmieren
—
Kraftstoffsystem Kontrollieren —
Kraftstofftank Kontrollieren, reini-
gen
—
Motor-Leerlauf-
drehzahl Kontrollieren, einstel-
len
—
Drosselklappen-
welle Kontrollieren
—
Wassereinlasssieb Kontrollieren, reini-
gen —
Bilgensieb Reinigen —
Sieb der elektri-
schen Bilgepumpe Reinigen
—
Flügelrad Kontrollieren —
Jetdüsenwinkel Kontrollieren, einstel-
len —
Lenkergelenk Kontrollieren, einstel-
len —
Q.S.T.S.-Mecha-
nismus Kontrollieren, einstel-
len
—
UF2T71G0.book Page 98 Friday, July 13, 2012 3:52 PM

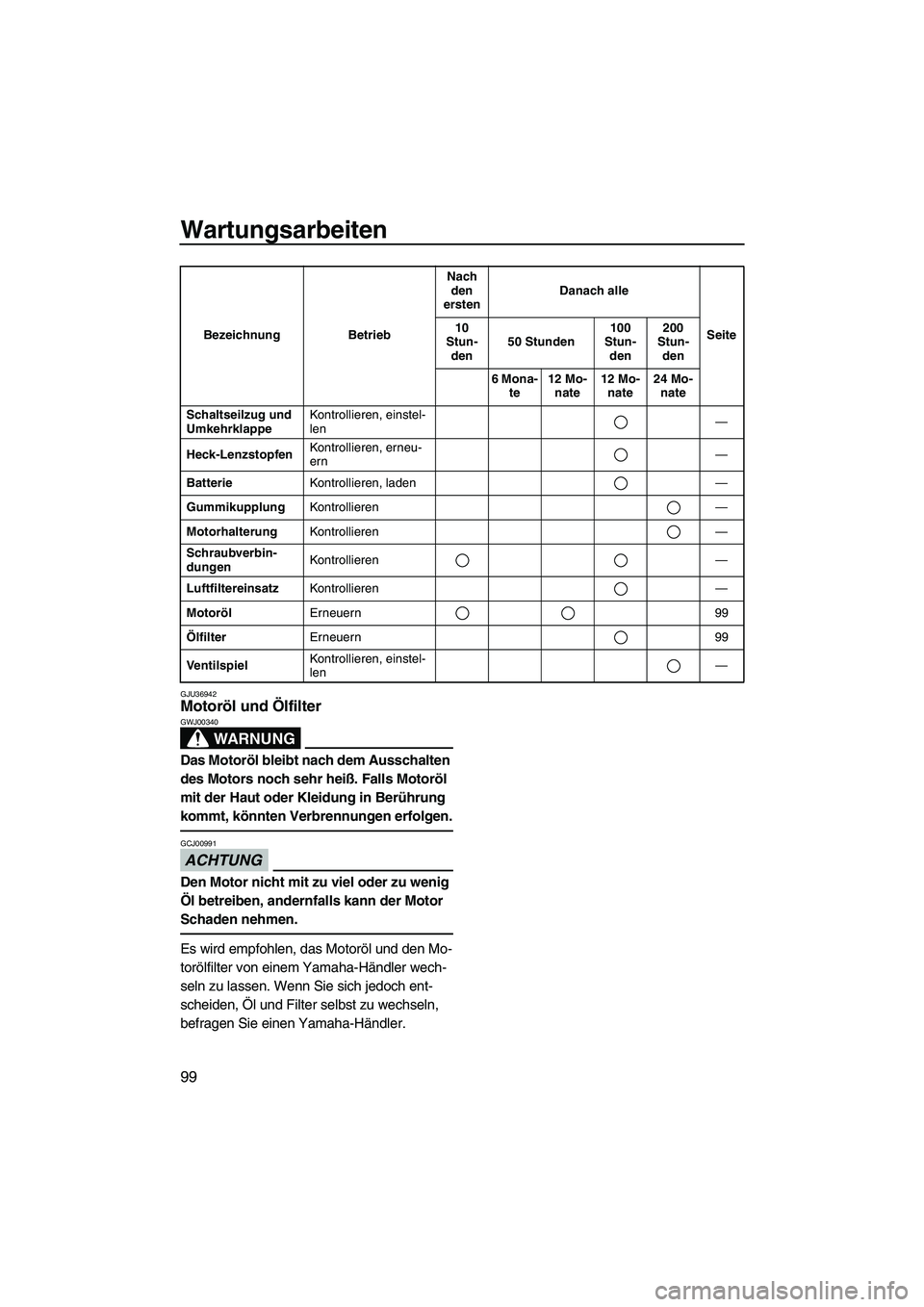

Wartungsarbeiten
99
GJU36942Motoröl und Ölfilter
WARNUNG
GWJ00340
Das Motoröl bleibt nach dem Ausschalten
des Motors noch sehr heiß. Falls Motoröl
mit der Haut oder Kleidung in Berührung
kommt, könnten Verbrennungen erfolgen.
ACHTUNG
GCJ00991
Den Motor nicht mit zu viel oder zu wenig
Öl betreiben, andernfalls kann der Motor
Schaden nehmen.
Es wird empfohlen, das Motoröl und den Mo-
torölfilter von einem Yamaha-Händler wech-
seln zu lassen. Wenn Sie sich jedoch ent-
scheiden, Öl und Filter selbst zu wechseln,
befragen Sie einen Yamaha-Händler.
Schaltseilzug und
UmkehrklappeKontrollieren, einstel-
len
—
Heck-Lenzstopfen Kontrollieren, erneu-
ern
—
Batterie Kontrollieren, laden —
Gummikupplung Kontrollieren —
Motorhalterung Kontrollieren —
Schraubverbin-
dungen Kontrollieren —
Luftfiltereinsatz Kontrollieren —
Motoröl Erneuern 99
Ölfilter Erneuern 99
Ventilspiel Kontrollieren, einstel-
len —
Bezeichnung Betrieb
Nach
den
ersten Danach alle
Seite
10
Stun- den 50 Stunden 100
Stun- den 200
Stun- den
6 Mona- te 12 Mo-
nate 12 Mo-
nate 24 Mo-
nate
UF2T71G0.book Page 99 Friday, July 13, 2012 3:52 PM

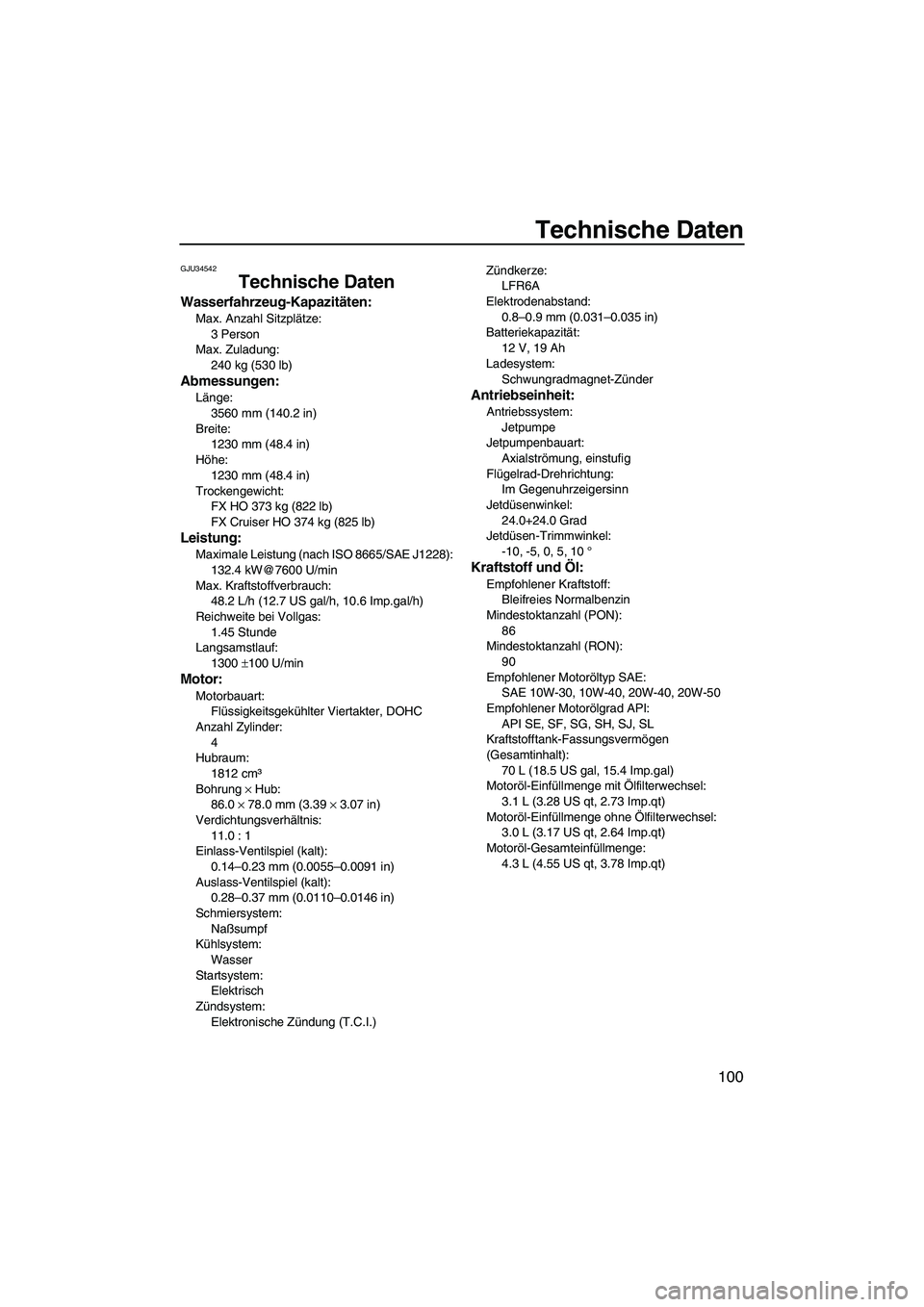

Technische Daten
100
GJU34542
Technische Daten
Wasserfahrzeug-Kapazitäten:
Max. Anzahl Sitzplätze:
3 Person
Max. Zuladung: 240 kg (530 lb)
Abmessungen:
Länge:
3560 mm (140.2 in)
Breite: 1230 mm (48.4 in)
Höhe: 1230 mm (48.4 in)
Trockengewicht: FX HO 373 kg (822 lb)
FX Cruiser HO 374 kg (825 lb)
Leistung:
Maximale Leistung (nach ISO 8665/SAE J1228):
132.4 kW@7600 U/min
Max. Kraftstoffverbrauch: 48.2 L/h (12.7 US gal/h, 10.6 Imp.gal/h)
Reichweite bei Vollgas: 1.45 Stunde
Langsamstlauf:
1300 ±100 U/min
Motor:
Motorbauart:
Flüssigkeitsgekühlter Viertakter, DOHC
Anzahl Zylinder:
4
Hubraum: 1812 cm³
Bohrung × Hub:
86.0 × 78.0 mm (3.39 × 3.07 in)
Verdichtungsverhältnis:
11.0 : 1
Einlass-Ventilspiel (kalt): 0.14–0.23 mm (0.0055–0.0091 in)
Auslass-Ventilspiel (kalt): 0.28–0.37 mm (0.0110–0.0146 in)
Schmiersystem:
Naßsumpf
Kühlsystem: Wasser
Startsystem: Elektrisch
Zündsystem:
Elektronische Zündung (T.C.I.) Zündkerze:
LFR6A
Elektrodenabstand: 0.8–0.9 mm (0.031–0.035 in)
Batteriekapazität:
12 V, 19 Ah
Ladesystem: Schwungradmagnet-Zünder
Antriebseinheit:
Antriebssystem:
Jetpumpe
Jetpumpenbauart: Axialströmung, einstufig
Flügelrad-Drehrichtung: Im Gegenuhrzeigersinn
Jetdüsenwinkel: 24.0+24.0 Grad
Jetdüsen-Trimmwinkel:
-10, -5, 0, 5, 10 °
Kraftstoff und Öl:
Empfohlener Kraftstoff:Bleifreies Normalbenzin
Mindestoktanzahl (PON):
86
Mindestoktanzahl (RON): 90
Empfohlener Motoröltyp SAE: SAE 10W-30, 10W-40, 20W-40, 20W-50
Empfohlener Motorölgrad API:
API SE, SF, SG, SH, SJ, SL
Kraftstofftank-Fassungsvermögen
(Gesamtinhalt):
70 L (18.5 US gal, 15.4 Imp.gal)
Motoröl-Einfüllmenge mit Ölfilterwechsel: 3.1 L (3.28 US qt, 2.73 Imp.qt)
Motoröl-Einfüllmenge ohne Ölfilterwechsel: 3.0 L (3.17 US qt, 2.64 Imp.qt)
Motoröl-Gesamteinfüllmenge:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2T71G0.book Page 100 Friday, July 13, 2012 3:52 PM

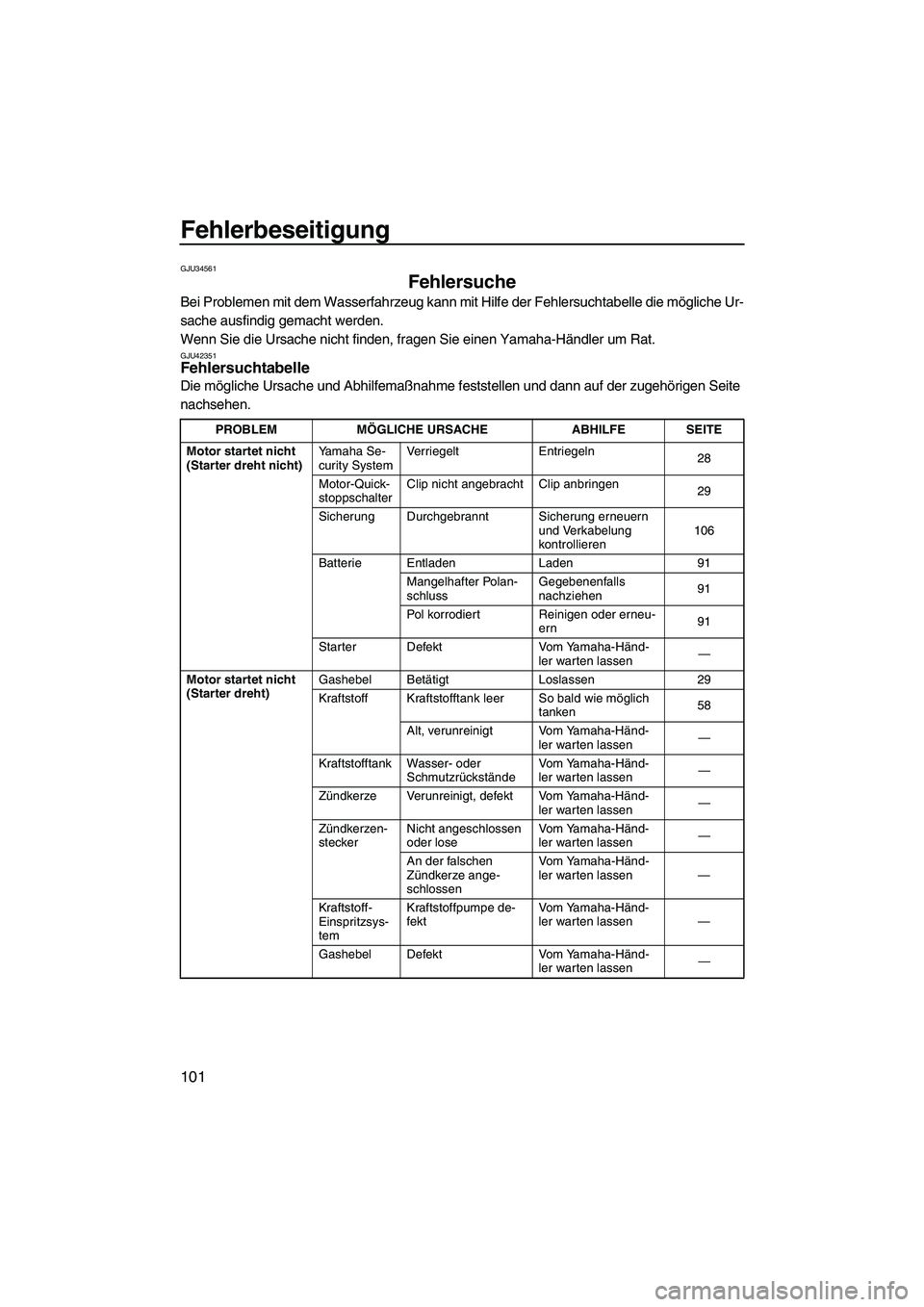

Fehlerbeseitigung
101
GJU34561
Fehlersuche
Bei Problemen mit dem Wasserfahrzeug kann mit Hilfe der Fehlersuchtabelle die mögliche Ur-
sache ausfindig gemacht werden.
Wenn Sie die Ursache nicht finden, fragen Sie einen Yamaha-Händler um Rat.
GJU42351Fehlersuchtabelle
Die mögliche Ursache und Abhilfemaßnahme feststellen und dann auf der zugehörigen Seite
nachsehen.
PROBLEMMÖGLICHE URSACHE ABHILFE SEITE
Motor startet nicht
(Starter dreht nicht) Yamaha Se-
curity SystemVerriegelt
Entriegeln
28
Motor-Quick-
stoppschalter Clip nicht angebracht Clip anbringen
29
Sicherung Durchgebrannt Sicherung erneuern und Verkabelung
kontrollieren106
Batterie Entladen Laden91
Mangelhafter Polan-
schluss Gegebenenfalls
nachziehen
91
Pol korrodiert Reinigen oder erneu- ern 91
Starter Defekt Vom Yamaha-Händ-
ler warten lassen —
Motor startet nicht
(Starter dreht) Gashebel Betätigt
Loslassen29
Kraftstoff Kraftstofftank leer So bald wie möglich tanken58
Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen —
Kraftstofftank Wasser- oder Schmutzrückstände Vom Yamaha-Händ-
ler warten lassen
—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Zündkerzen-
stecker Nicht angeschlossen
oder lose Vom Yamaha-Händ-
ler warten lassen
—
An der falschen
Zündkerze ange-
schlossen Vom Yamaha-Händ-
ler warten lassen
—
Kraftstoff-
Einspritzsys-
tem Kraftstoffpumpe de-
fekt
Vom Yamaha-Händ-
ler warten lassen
—
Gashebel Defekt Vom Yamaha-Händ-
ler warten lassen —
UF2T71G0.book Page 101 Friday, July 13, 2012 3:52 PM

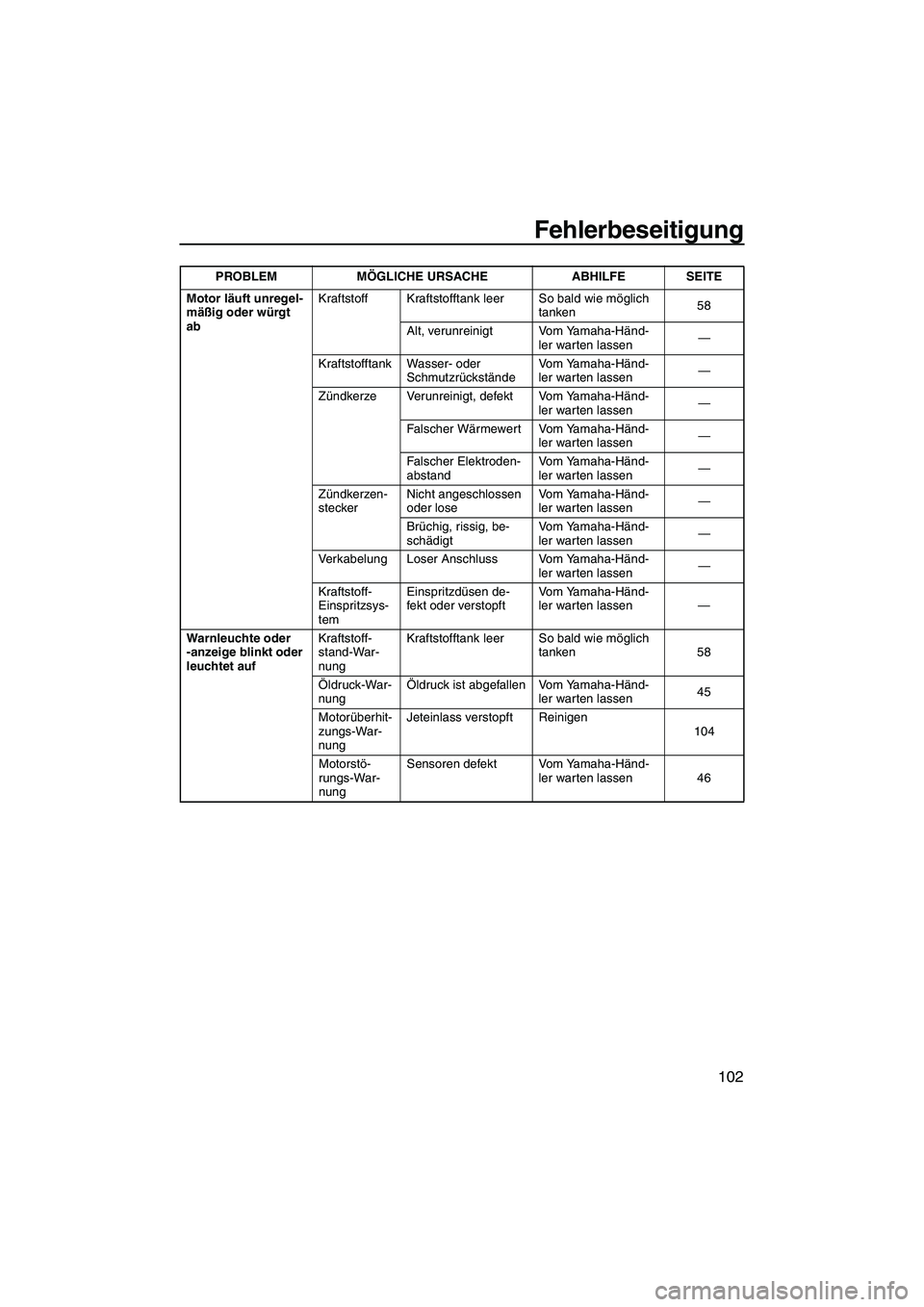

Fehlerbeseitigung
102
Motor läuft unregel-
mäßig oder würgt
abKraftstoff Kraftstofftank leer So bald wie möglich
tanken58
Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen —
Kraftstofftank Wasser- oder Schmutzrückstände Vom Yamaha-Händ-
ler warten lassen
—
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ- ler warten lassen —
Falscher Elektroden-
abstand Vom Yamaha-Händ-
ler warten lassen
—
Zündkerzen-
stecker Nicht angeschlossen
oder lose Vom Yamaha-Händ-
ler warten lassen
—
Brüchig, rissig, be-
schädigt Vom Yamaha-Händ-
ler warten lassen
—
Verkabelung Loser Anschluss Vom Yamaha-Händ- ler warten lassen—
Kraftstoff-
Einspritzsys-
tem Einspritzdüsen de-
fekt oder verstopft
Vom Yamaha-Händ-
ler warten lassen —
Warnleuchte oder
-anzeige blinkt oder
leuchtet auf Kraftstoff-
stand-War-
nungKraftstofftank leer So bald wie möglich
tanken 58
Öldruck-War-
nung Öldruck ist abgefallen Vom Yamaha-Händ-
ler warten lassen 45
Motorüberhit-
zungs-War-
nung Jeteinlass verstopft Reinigen
104
Motorstö-
rungs-War-
nung Sensoren defekt Vom Yamaha-Händ-
ler warten lassen 46
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF2T71G0.book Page 102 Friday, July 13, 2012 3:52 PM

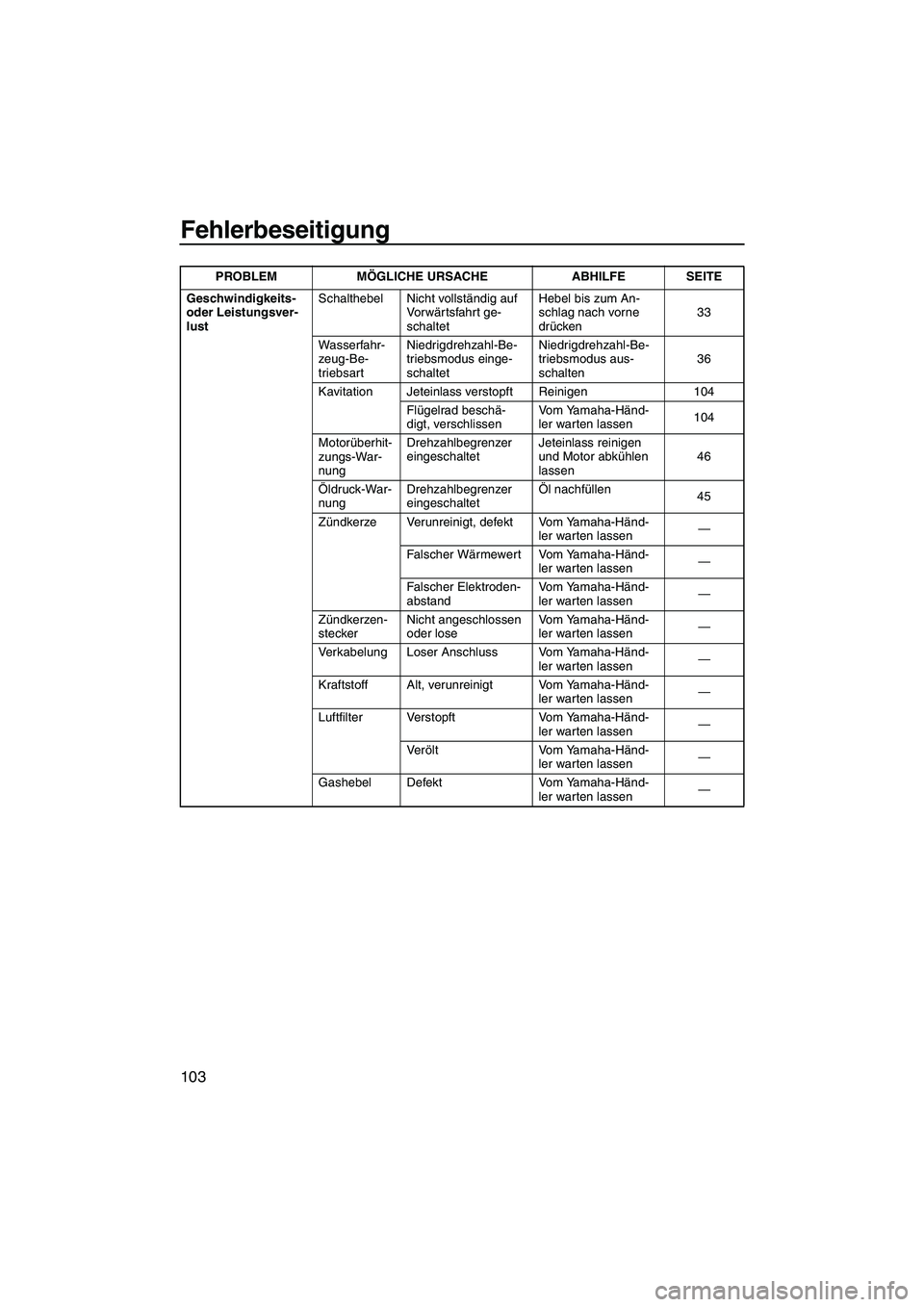

Fehlerbeseitigung
103
Geschwindigkeits-
oder Leistungsver-
lustSchalthebel Nicht vollständig auf
Vorwärtsfahrt ge-
schaltet Hebel bis zum An-
schlag nach vorne
drücken
33
Wasserfahr-
zeug-Be-
triebsart Niedrigdrehzahl-Be-
triebsmodus einge-
schaltet Niedrigdrehzahl-Be-
triebsmodus aus-
schalten
36
Kavitation Jeteinlass verstopft Reinigen 104 Flügelrad beschä-
digt, verschlissen Vom Yamaha-Händ-
ler warten lassen
104
Motorüberhit-
zungs-War-
nung Drehzahlbegrenzer
eingeschaltet
Jeteinlass reinigen
und Motor abkühlen
lassen 46
Öldruck-War-
nung Drehzahlbegrenzer
eingeschaltet Öl nachfüllen
45
Zündkerze Verunreinigt, defekt Vom Yamaha-Händ- ler warten lassen—
Falscher Wärmewert Vom Yamaha-Händ- ler warten lassen —
Falscher Elektroden-
abstand Vom Yamaha-Händ-
ler warten lassen
—
Zündkerzen-
stecker Nicht angeschlossen
oder lose Vom Yamaha-Händ-
ler warten lassen
—
Verkabelung Loser Anschluss Vom Yamaha-Händ- ler warten lassen—
Kraftstoff Alt, verunreinigt Vom Yamaha-Händ- ler warten lassen—
Luftfilter Verstopft Vom Yamaha-Händ- ler warten lassen—
Verölt Vom Yamaha-Händ- ler warten lassen —
Gashebel Defekt Vom Yamaha-Händ- ler warten lassen—
PROBLEM MÖGLICHE URSACHE ABHILFE SEITE
UF2T71G0.book Page 103 Friday, July 13, 2012 3:52 PM

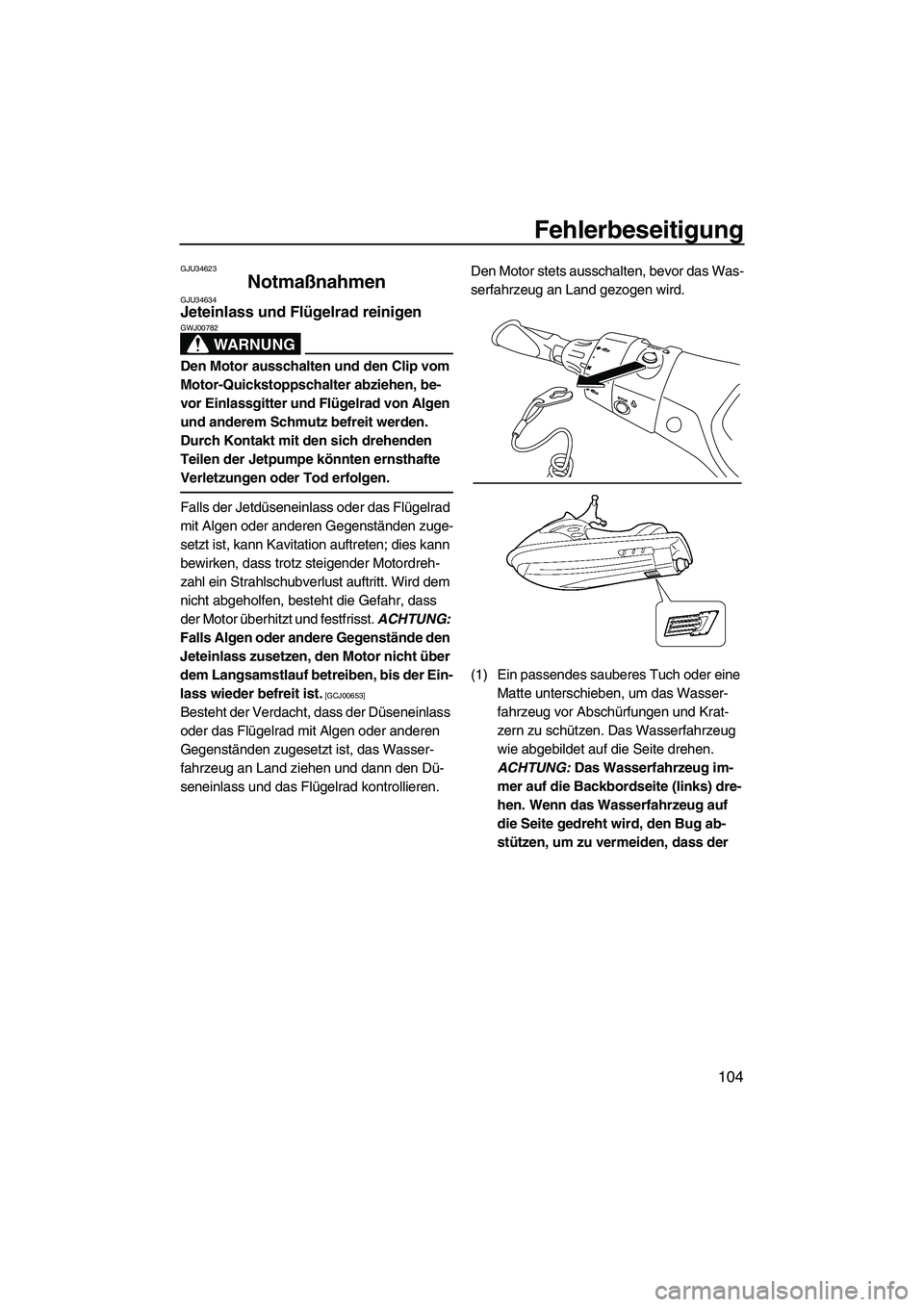

Fehlerbeseitigung
104
GJU34623
Notmaßnahmen GJU34634Jeteinlass und Flügelrad reinigen
WARNUNG
GWJ00782
Den Motor ausschalten und den Clip vom
Motor-Quickstoppschalter abziehen, be-
vor Einlassgitter und Flügelrad von Algen
und anderem Schmutz befreit werden.
Durch Kontakt mit den sich drehenden
Teilen der Jetpumpe könnten ernsthafte
Verletzungen oder Tod erfolgen.
Falls der Jetdüseneinlass oder das Flügelrad
mit Algen oder anderen Gegenständen zuge-
setzt ist, kann Kavitation auftreten; dies kann
bewirken, dass trotz steigender Motordreh-
zahl ein Strahlschubverlust auftritt. Wird dem
nicht abgeholfen, besteht die Gefahr, dass
der Motor überhitzt und festfrisst. ACHTUNG:
Falls Algen oder andere Gegenstände den
Jeteinlass zusetzen, den Motor nicht über
dem Langsamstlauf betreiben, bis der Ein-
lass wieder befreit ist.
[GCJ00653]
Besteht der Verdacht, dass der Düseneinlass
oder das Flügelrad mit Algen oder anderen
Gegenständen zugesetzt ist, das Wasser-
fahrzeug an Land ziehen und dann den Dü-
seneinlass und das Flügelrad kontrollieren. Den Motor stets ausschalten, bevor das Was-
serfahrzeug an Land gezogen wird.
(1) Ein passendes sauberes Tuch oder eine
Matte unterschieben, um das Wasser-
fahrzeug vor Abschürfungen und Krat-
zern zu schützen. Das Wasserfahrzeug
wie abgebildet auf die Seite drehen.
ACHTUNG: Das Wasserfahrzeug im-
mer auf die Backbordseite (links) dre-
hen. Wenn das Wasserfahrzeug auf
die Seite gedreht wird, den Bug ab-
stützen, um zu vermeiden, dass der
UF2T71G0.book Page 104 Friday, July 13, 2012 3:52 PM

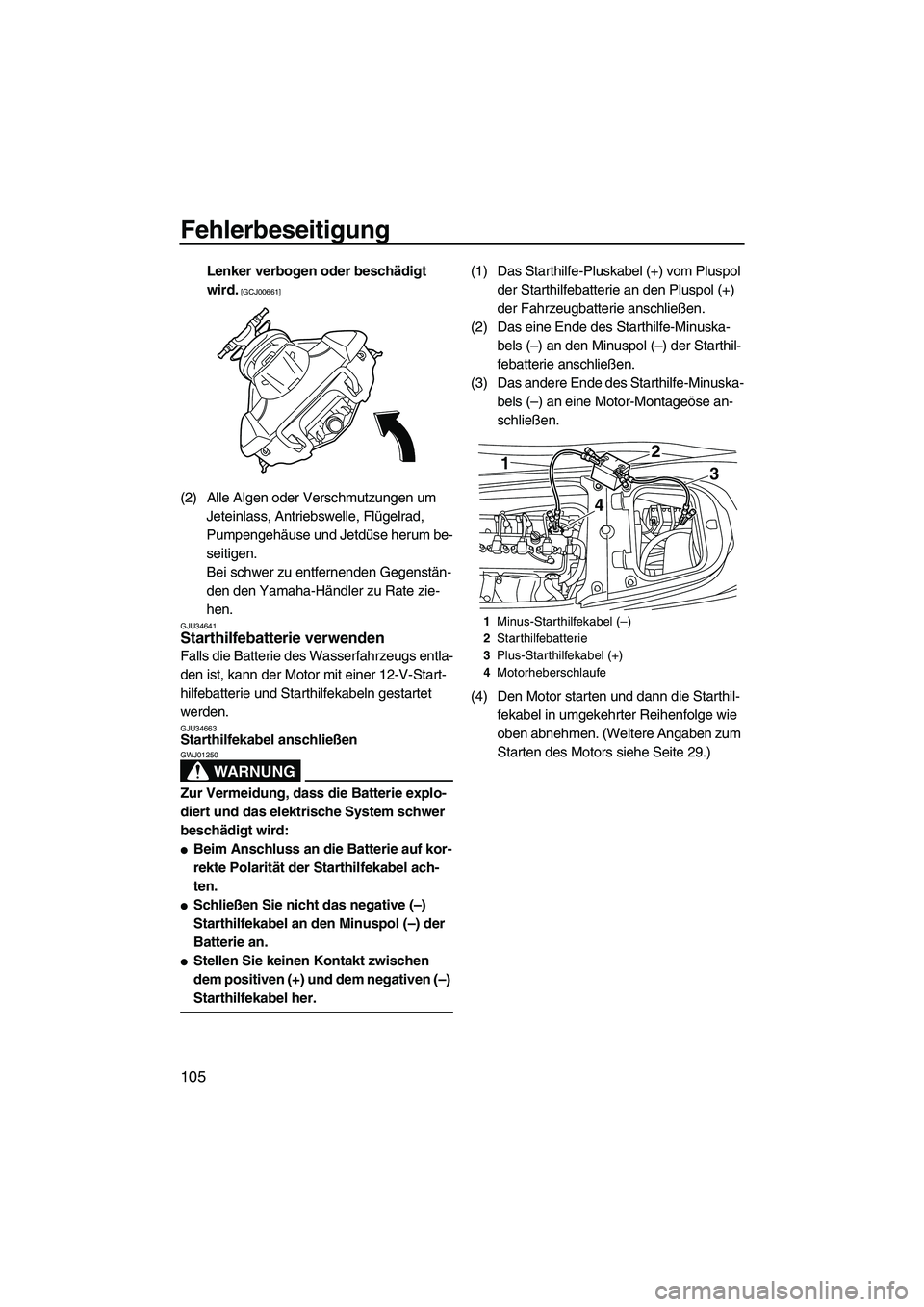

Fehlerbeseitigung
105
Lenker verbogen oder beschädigt
wird.
[GCJ00661]
(2) Alle Algen oder Verschmutzungen um Jeteinlass, Antriebswelle, Flügelrad,
Pumpengehäuse und Jetdüse herum be-
seitigen.
Bei schwer zu entfernenden Gegenstän-
den den Yamaha-Händler zu Rate zie-
hen.
GJU34641Starthilfebatterie verwenden
Falls die Batterie des Wasserfahrzeugs entla-
den ist, kann der Motor mit einer 12-V-Start-
hilfebatterie und Starthilfekabeln gestartet
werden.
GJU34663Starthilfekabel anschließen
WARNUNG
GWJ01250
Zur Vermeidung, dass die Batterie explo-
diert und das elektrische System schwer
beschädigt wird:
●Beim Anschluss an die Batterie auf kor-
rekte Polarität der Starthilfekabel ach-
ten.
●Schließen Sie nicht das negative (–)
Starthilfekabel an den Minuspol (–) der
Batterie an.
●Stellen Sie keinen Kontakt zwischen
dem positiven (+) und dem negativen (–)
Starthilfekabel her.
(1) Das Starthilfe-Pluskabel (+) vom Pluspol der Starthilfebatterie an den Pluspol (+)
der Fahrzeugbatterie anschließen.
(2) Das eine Ende des Starthilfe-Minuska- bels (–) an den Minuspol (–) der Starthil-
febatterie anschließen.
(3) Das andere Ende des Starthilfe-Minuska- bels (–) an eine Motor-Montageöse an-
schließen.
(4) Den Motor starten und dann die Starthil- fekabel in umgekehrter Reihenfolge wie
oben abnehmen. (Weitere Angaben zum
Starten des Motors siehe Seite 29.)
1Minus-Starthilfekabel (–)
2 Starthilfebatterie
3 Plus-Starthilfekabel (+)
4 Motorheberschlaufe
1
4
3
2
UF2T71G0.book Page 105 Friday, July 13, 2012 3:52 PM
