143
Asientos y portaobjetos
Red para cubrir el equipaje*
Fig. 97 Enganche la red para el equipaje A y utilícela
como bolsa B.
Fig. 98 Desenganche la
red para el equipaje.
Si los asientos de la tercera hilera van a ir ocupados por personas, los so-
portes para la red jamás deberán encontrarse en el tramo de los raíles si-
tuado en la zona de los asientos ⇒ 
. Montar los soportes de la red para equipaje
●
Coloque el soporte de la red para equipaje desde arriba en el raíl y pre-
sione hacia abajo.
● Desplace el soporte de la red para equipaje a la posición deseada.
● Asegúrese de que el soporte para la red encastre en el sistema de raíles
⇒ 
.
Enganchar la red para equipaje en el soporte
Coloque por arriba la varilla de sujeción en el soporte para la red del equi-
paje ⇒ fig. 97 1
y gírela 90º hacia la izquierda 2. La marca roja de la vari-
lla de sujeción no deberá verse ⇒ .
Utilizar la red para equipaje como bolsa
● Montar dos soportes de la red para equipaje en cada uno de los raíles
superiores.
● Montar un elemento de fijación móvil en cada una de las guías inferio-
res ⇒ página 141.
● Enganchar la red para equipaje en los soportes. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

144Asientos y portaobjetos
● Enganche la cinta de fijación de la red para equipaje por debajo en uno
de los elementos de fijación móviles B
.
● Junte los soportes de la red para equipaje en los raíles superiores todo
lo que pueda presionándolos.
● Junte los lados de la red para equipaje presionándolos de modo que
queden fijados por el velcro.
Utilizar la red para equipaje como separador del maletero
● Monte un soporte de la red para equipaje en cada uno de los raíles su-
periores.
● Monte un soporte de la red para equipaje en cada uno de los raíles infe-
riores.
● Enganchar la red para equipaje en los soportes.
Desenganchar la red para el equipaje
● Gire la varilla de sujeción 90º hacia la derecha ⇒ fig. 98 1
hasta que se
vea la marca roja en la varilla. Extraiga la varilla de sujeción hacia arriba 2.
● Sólo con 5 plazas: Tras desmontarla, guarde la red para el equipaje de
forma segura en el compartimento delantero del suelo del maletero
⇒ página 148.
Desmontar los soportes de la red para equipaje
● Retire el soporte de la red por debajo del raíl y extráigalo hacia arriba.
ATENCIÓN
En caso de accidente o de frenadas bruscas, los soportes de la red situa-
dos en el tramo de los raíles de la zona de los asientos de la tercera hile-
ra podrían ocasionar heridas a los ocupantes.
● Siempre que se ocupen los asientos de la tercera hilera, deberá ex-
traer los soportes para la red los raíles, o bien desplazarlos por los raíles
completamente hacia atrás.
ATENCIÓN
Los soportes de la red para equipaje que no estén encastrados y blo-
queados de forma segura pueden soltarse del raíl en caso de frenadas
bruscas o de accidente. Con ello, los objetos podrían salir despedidos
por el habitáculo y causar lesiones graves o mortales.
● Asegúrese siempre de que los soportes de la red estén correctamente
encastrados en los raíles; la marca roja no deberá verse.
● Nunca fije un asiento para niños a los soportes de la red para equipa-
je.
CUIDADO
● Los soportes de la red para equipaje colocados en el sistema de raíles
pueden resultar dañados al abatir y recolocar la tercera hilera de asientos,
pudiéndose dañar también los asientos mismos. Antes de abatir y recolocar
los asientos, desmonte los soportes de la red del sistema de raíles. 
Ganchos para bolsas
Fig. 99 En el maletero:
ganchos para bolsas. 

145
Asientos y portaobjetos
A la derecha del maletero hay unos ganchos para bolsas basculables
⇒ fig. 99 de los que se pueden colgar bolsas de compra ligeras.
● Presione hacia abajo en los ganchos para bolsas ⇒ fig. 99 (flecha) y
abátalos.
● Enganche las bolsas.
● Tras utilizar vuelva a levantar los ganchos.
ATENCIÓN
Nunca utilice los ganchos para amarrar objetos. En caso de frenazo brus-
co o accidente los ganchos pueden arrancarse.
CUIDADO
Los ganchos pueden soportar un máximo de 2,5 kg (5 libras). 
Red para equipaje*
Fig. 100 En el maletero:
red para equipaje colga-
da. La red para equipaje puede impedir que los bultos de poco peso se mue-
van.
Enganchar la red para equipaje en el piso del maletero
●
Enganche la red para equipaje en las argollas de amarre ⇒ fig. 100 1
y
2.
Desmontar la red para equipaje
La red para equipaje enganchada está bajo tensión ⇒ 
.
● Desenganche los ganchos de la red para equipaje de las argollas de
amarre 1
con cuidado.
● Desenganche los ganchos de la red para equipaje de las argollas de
amarre 2
con cuidado.
ATENCIÓN
La red elástica para equipaje debe estirarse cuando se fija a las argollas
de amarre del maletero. La red para equipaje enganchada está bajo ten-
sión. Los ganchos de la red para equipaje pueden causar lesiones si la
red se engancha o desengancha de manera incorrecta.
● Asegure siempre los ganchos de la red para que al enganchar y de-
senganchar no salten de las argollas.
● Protéjase los ojos y la cara para evitar lesiones si el gancho salta al
enganchar y desenganchar.
● Enganche siempre los ganchos en el orden descrito. Cuando uno de
los ganchos de la red rebota aumento el riesgo de lesiones.

Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

146Asientos y portaobjetos
Portaequipajes de techo*
Introducción al tema
El techo del vehículo se ha desarrollado para optimizar la aerodinámica. Por
ello, los sistemas de portaequipajes de techo convencionales ya no pueden
fijarse a las ranuras del techo.
Puesto que los vierteaguas van incorporados al techo por razones aerodiná-
micas, sólo se pueden utilizar los soportes básicos o los portaequipajes ho-
mologados por SEAT.
¿Cuándo hay que desmontar el portaequipajes de techo?
● Cuando ya no se utilice más.
● Cuando lave el vehículo en un túnel de lavado.
● Cuando la altura del vehículo sobrepase la altura de paso permitida (por
ejemplo, en un garaje).
Información complementaria y advertencias:
● Luz ⇒ página 100
● Transportar ⇒ página 13
● Conducción ecológica ⇒ página 237
● Ruedas y neumáticos ⇒ página 309
● Accesorios, cambio de piezas, reparaciones y modificaciones
⇒ página 270
ATENCIÓN
Si se transportan objetos pesados o de gran volumen en el portaequipa-
jes de techo, varían las propiedades de marcha al desplazarse el centro
de gravedad del vehículo y al presentar mayor resistencia al viento.
● Fije siempre la carga correctamente con cuerdas o cintas de sujeción
adecuadas que no estén dañadas.
● Las cargas grandes, pesadas, largas o planas influyen negativamente
en la aerodinámica del vehículo, el centro de gravedad y el comporta-
miento de marcha.
● Evite las maniobras bruscas y las frenadas repentinas.
● Adecue la velocidad y el estilo de conducción a las condiciones de vi-
sibilidad, de la calzada, al tráfico y a la climatología.
CUIDADO
● Desmonte siempre el portaequipajes del techo antes de entrar en un tú-
nel de lavado.
● La altura del vehículo aumenta con el montaje de un portaequipajes y
con la carga que se transporte sobre el mismo. Compare la altura del vehí-
culo con las alturas de paso disponibles, por ejemplo pasos subterráneos o
puertas de garaje.
● La antena del techo, el recorrido del techo corredizo panorámico y del
portón trasero no deben verse afectados por el sistema de portaequipajes
del techo y la carga que se transporte.
● Asegúrese al abrir el portón de que éste no toque la carga que pueda
haber sobre el techo.
Nota relativa al medio ambiente
Con un portaequipajes de techo montado se consume más combustible a
causa de la mayor resistencia al aire. 

147
Asientos y portaobjetos

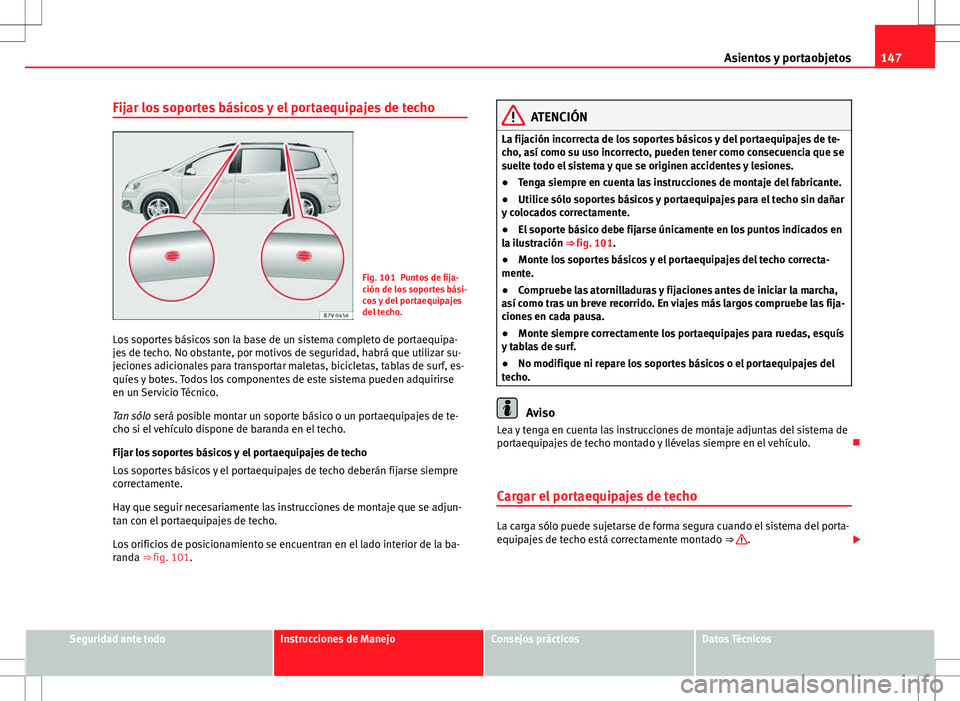

Fijar los soportes básicos y el portaequipajes de techo
Fig. 101 Puntos de fija-
ción de los soportes bási-
cos y del portaequipajes
del techo.
Los soportes básicos son la base de un sistema completo de portaequipa-
jes de techo. No obstante, por motivos de seguridad, habrá que utilizar su-
jeciones adicionales para transportar maletas, bicicletas, tablas de surf, es-
quíes y botes. Todos los componentes de este sistema pueden adquirirse
en un Servicio Técnico.
Tan sólo será posible montar un soporte básico o un portaequipajes de te-
cho si el vehículo dispone de baranda en el techo.
Fijar los soportes básicos y el portaequipajes de techo
Los soportes básicos y el portaequipajes de techo deberán fijarse siempre
correctamente.
Hay que seguir necesariamente las instrucciones de montaje que se adjun-
tan con el portaequipajes de techo.
Los orificios de posicionamiento se encuentran en el lado interior de la ba-
randa ⇒ fig. 101.
ATENCIÓN
La fijación incorrecta de los soportes básicos y del portaequipajes de te-
cho, así como su uso incorrecto, pueden tener como consecuencia que se
suelte todo el sistema y que se originen accidentes y lesiones.
● Tenga siempre en cuenta las instrucciones de montaje del fabricante.
● Utilice sólo soportes básicos y portaequipajes para el techo sin dañar
y colocados correctamente.
● El soporte básico debe fijarse únicamente en los puntos indicados en
la ilustración ⇒  fig. 101.
● Monte los soportes básicos y el portaequipajes del techo correcta-
mente.
● Compruebe las atornilladuras y fijaciones antes de iniciar la marcha,
así como tras un breve recorrido. En viajes más largos compruebe las fija-
ciones en cada pausa.
● Monte siempre correctamente los portaequipajes para ruedas, esquís
y tablas de surf.
● No modifique ni repare los soportes básicos o el portaequipajes del
techo.
Aviso
Lea y tenga en cuenta las instrucciones de montaje adjuntas del sistema de
portaequipajes de techo montado y llévelas siempre en el vehículo. 
Cargar el portaequipajes de techo
La carga sólo puede sujetarse de forma segura cuando el sistema del porta-
equipajes de techo está correctamente montado ⇒ .
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

148Asientos y portaobjetos

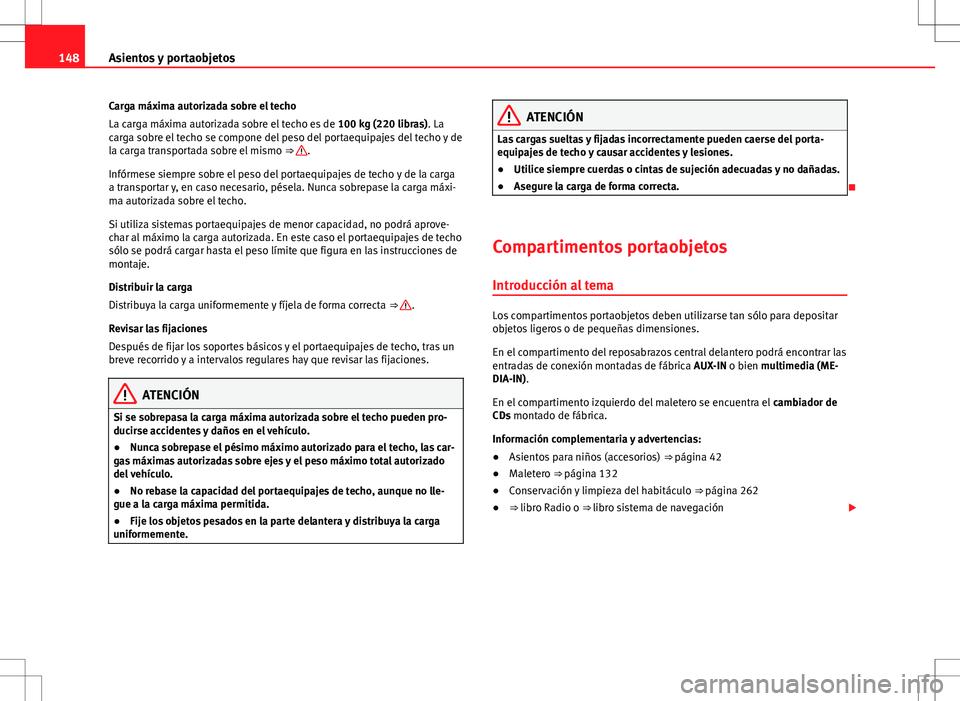

Carga máxima autorizada sobre el techo
La carga máxima autorizada sobre el techo es de 100 kg (220 libras). La
carga sobre el techo se compone del peso del portaequipajes del techo y de
la carga transportada sobre el mismo ⇒ 
.
Infórmese siempre sobre el peso del portaequipajes de techo y de la carga
a transportar y, en caso necesario, pésela. Nunca sobrepase la carga máxi-
ma autorizada sobre el techo.
Si utiliza sistemas portaequipajes de menor capacidad, no podrá aprove-
char al máximo la carga autorizada. En este caso el portaequipajes de techo
sólo se podrá cargar hasta el peso límite que figura en las instrucciones de
montaje.
Distribuir la carga
Distribuya la carga uniformemente y fíjela de forma correcta ⇒ 
.
Revisar las fijaciones
Después de fijar los soportes básicos y el portaequipajes de techo, tras un
breve recorrido y a intervalos regulares hay que revisar las fijaciones.
ATENCIÓN
Si se sobrepasa la carga máxima autorizada sobre el techo pueden pro-
ducirse accidentes y daños en el vehículo.
● Nunca sobrepase el pésimo máximo autorizado para el techo, las car-
gas máximas autorizadas sobre ejes y el peso máximo total autorizado
del vehículo.
● No rebase la capacidad del portaequipajes de techo, aunque no lle-
gue a la carga máxima permitida.
● Fije los objetos pesados en la parte delantera y distribuya la carga
uniformemente.
ATENCIÓN
Las cargas sueltas y fijadas incorrectamente pueden caerse del porta-
equipajes de techo y causar accidentes y lesiones.
● Utilice siempre cuerdas o cintas de sujeción adecuadas y no dañadas.
● Asegure la carga de forma correcta.

Compartimentos portaobjetos Introducción al tema
Los compartimentos portaobjetos deben utilizarse tan sólo para depositar
objetos ligeros o de pequeñas dimensiones.
En el compartimento del reposabrazos central delantero podrá encontrar las
entradas de conexión montadas de fábrica AUX-IN o bien multimedia (ME-
DIA-IN).
En el compartimento izquierdo del maletero se encuentra el cambiador de
CDs montado de fábrica.
Información complementaria y advertencias:
● Asientos para niños (accesorios) ⇒ página 42
● Maletero ⇒ página 132
● Conservación y limpieza del habitáculo ⇒ página 262
● ⇒ libro Radio o ⇒ libro sistema de navegación 

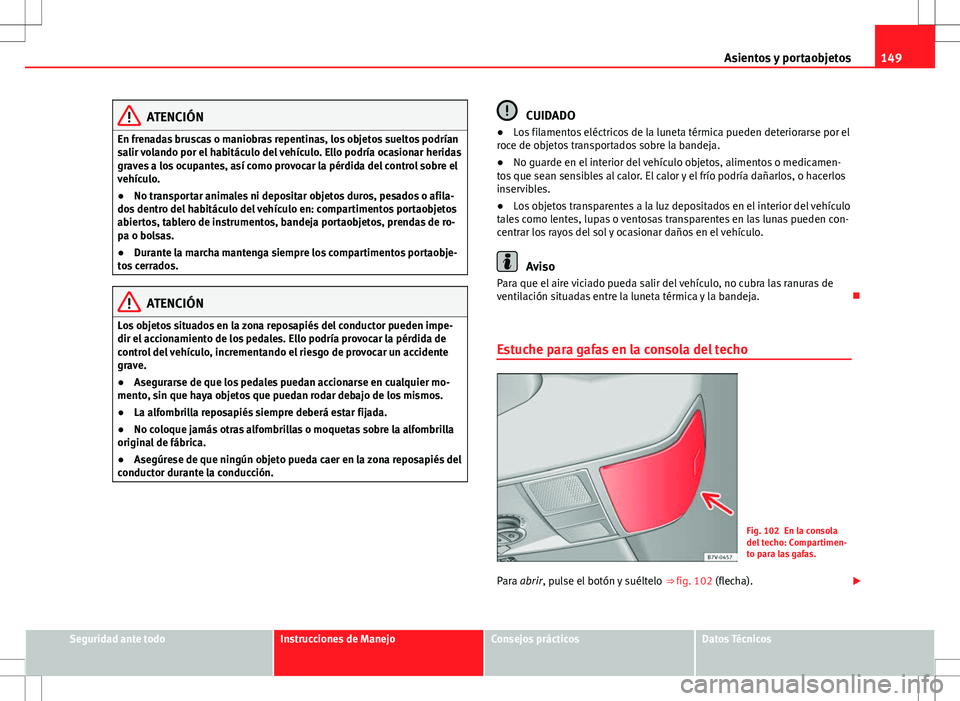

149
Asientos y portaobjetos
ATENCIÓN
En frenadas bruscas o maniobras repentinas, los objetos sueltos podrían
salir volando por el habitáculo del vehículo. Ello podría ocasionar heridas
graves a los ocupantes, así como provocar la pérdida del control sobre el
vehículo.
● No transportar animales ni depositar objetos duros, pesados o afila-
dos dentro del habitáculo del vehículo en: compartimentos portaobjetos
abiertos, tablero de instrumentos, bandeja portaobjetos, prendas de ro-
pa o bolsas.
● Durante la marcha mantenga siempre los compartimentos portaobje-
tos cerrados.
ATENCIÓN
Los objetos situados en la zona reposapiés del conductor pueden impe-
dir el accionamiento de los pedales. Ello podría provocar la pérdida de
control del vehículo, incrementando el riesgo de provocar un accidente
grave.
● Asegurarse de que los pedales puedan accionarse en cualquier mo-
mento, sin que haya objetos que puedan rodar debajo de los mismos.
● La alfombrilla reposapiés siempre deberá estar fijada.
● No coloque jamás otras alfombrillas o moquetas sobre la alfombrilla
original de fábrica.
● Asegúrese de que ningún objeto pueda caer en la zona reposapiés del
conductor durante la conducción.
CUIDADO
● Los filamentos eléctricos de la luneta térmica pueden deteriorarse por el
roce de objetos transportados sobre la bandeja.
● No guarde en el interior del vehículo objetos, alimentos o medicamen-
tos que sean sensibles al calor. El calor y el frío podría dañarlos, o hacerlos
inservibles.
● Los objetos transparentes a la luz depositados en el interior del vehículo
tales como lentes, lupas o ventosas transparentes en las lunas pueden con-
centrar los rayos del sol y ocasionar daños en el vehículo.
Aviso
Para que el aire viciado pueda salir del vehículo, no cubra las ranuras de
ventilación situadas entre la luneta térmica y la bandeja. 
Estuche para gafas en la consola del techo
Fig. 102 En la consola
del techo: Compartimen-
to para las gafas.
Para abrir, pulse el botón y suéltelo ⇒ fig. 102 (flecha). 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

150Asientos y portaobjetos
Para cerrar, presione la tapa hacia arriba hasta que encastre.
Para garantizar el funcionamiento de la vigilancia del habitáculo, al blo-
quear el vehículo el estuche de las gafas debe encontrarse cerrado ⇒ pági-
na 84. 
Portaobjetos en la consola del techo
Fig. 103 En la consola
del techo: portaobjetos.
Para abrir pulse el botón y suéltelo ⇒ fig. 103.
Para cerrar pulse el portaobjetos hacia arriba hasta que se encastre.
Para garantizar el funcionamiento de la supervisión del habitáculo los por-
taobjetos deben estar cerrados al bloquear el vehículo ⇒ página 84.Compartimento en el cuadro de instrumentos*
Fig. 104 Compartimento
portaobjetos en el table-
ro de instrumentos.
El compartimento portaobjetos del cuadro de instrumentos puede ir provis-
to de una tapa.
Para abrir, pulse el botón de la tapa ⇒ fig. 104 (flecha).
Para cerrar, presione la tapa hacia abajo hasta que encastre. 
